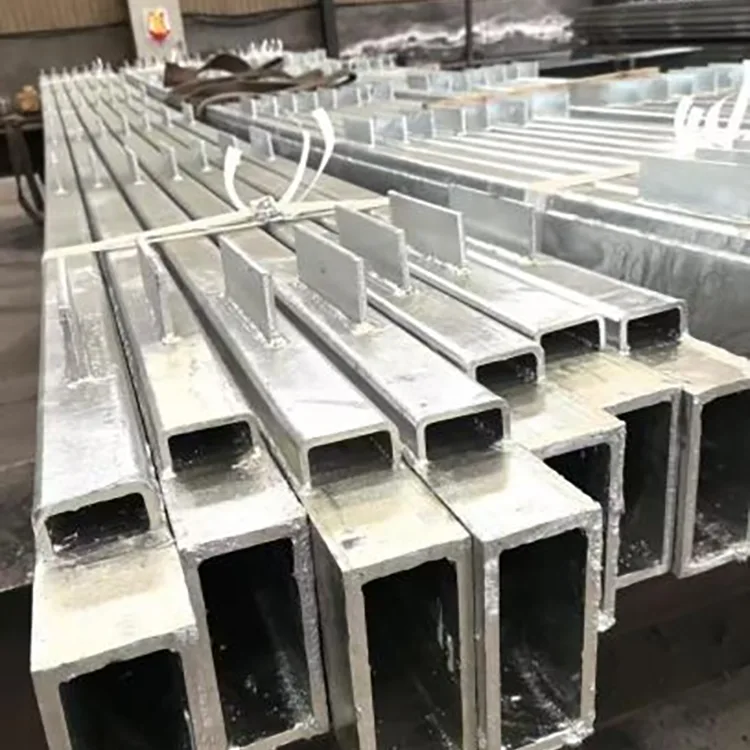

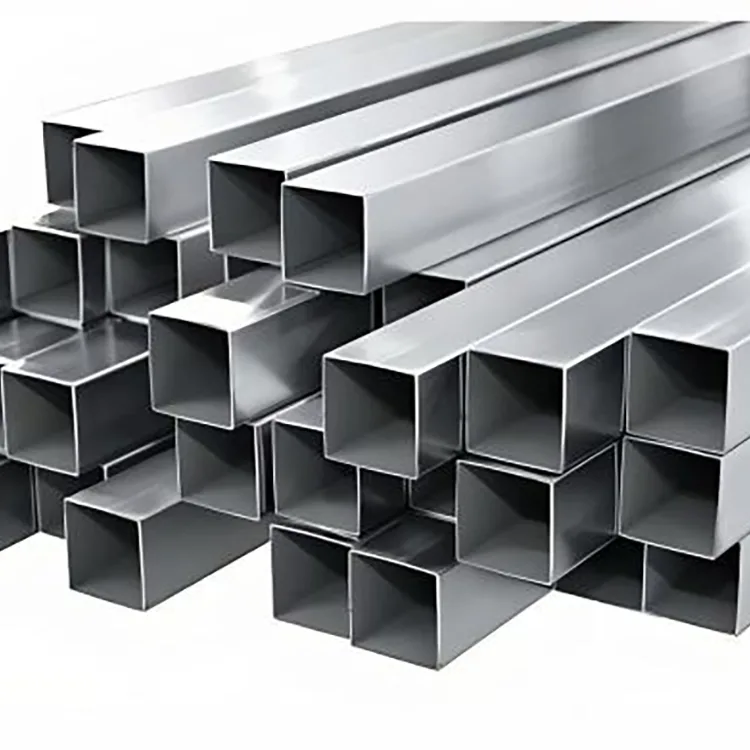

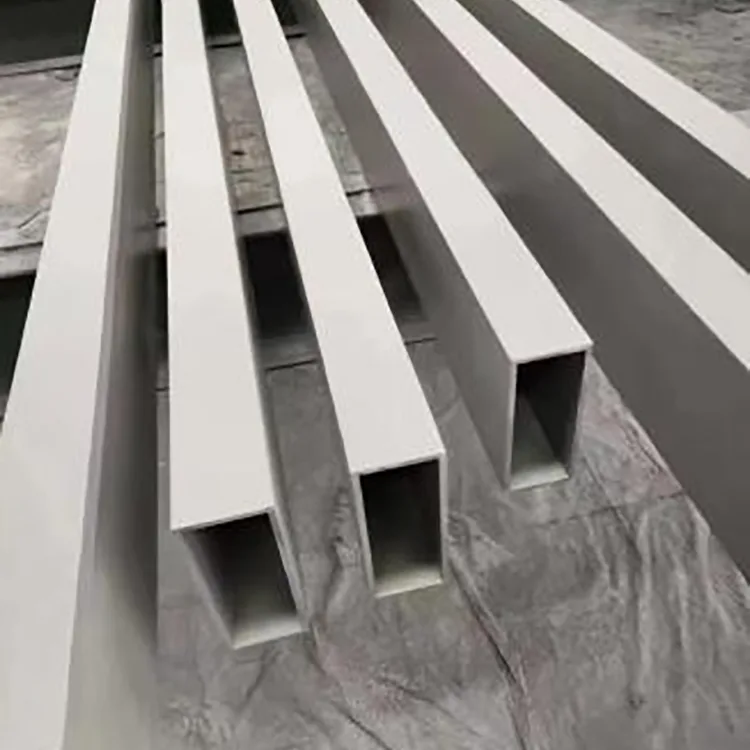

Žiarovo pozinkovaná presná oceľová pravouhlá rúrka

Žiarovo pozinkovaná presná oceľová pravouhlá rúra je presný obdĺžnikový dutý profil navrhnutý s výrazným 90° rohom, a nie so zaobleným rohom, ktorý sa bežne vyskytuje na konvenčnej štvorcovej rúre. Základná rúrka sa najskôr vyrába, aby sa dosiahla požadovaná presnosť prierezu, priamosť a geometria rohov, potom sa spracuje žiarovým zinkovaním na ochranu proti korózii v exteriéri.

Výrobok je určený pre projekty, kde štandardná pozinkovaná rúrka so zaoblenými rohmi nedosahuje vzhľad, presnosť lícovania alebo vymedzenie rohov, ktoré vyžaduje konštrukcia. Ostré vonkajšie línie uľahčujú vytváranie čistých rámov, zábradlí, krajinných štruktúr a architektonických oceľových konštrukcií.

Zároveň je produktom stále oceľová konštrukčná rúra. Jeho skutočná nosnosť závisí od veľkosti profilu, hrúbky steny, triedy ocele, rozpätia a konštrukcie spojenia. Pozinkovanie chráni oceľ pred atmosférickou koróziou; nenahrádza konštrukčné riešenie.

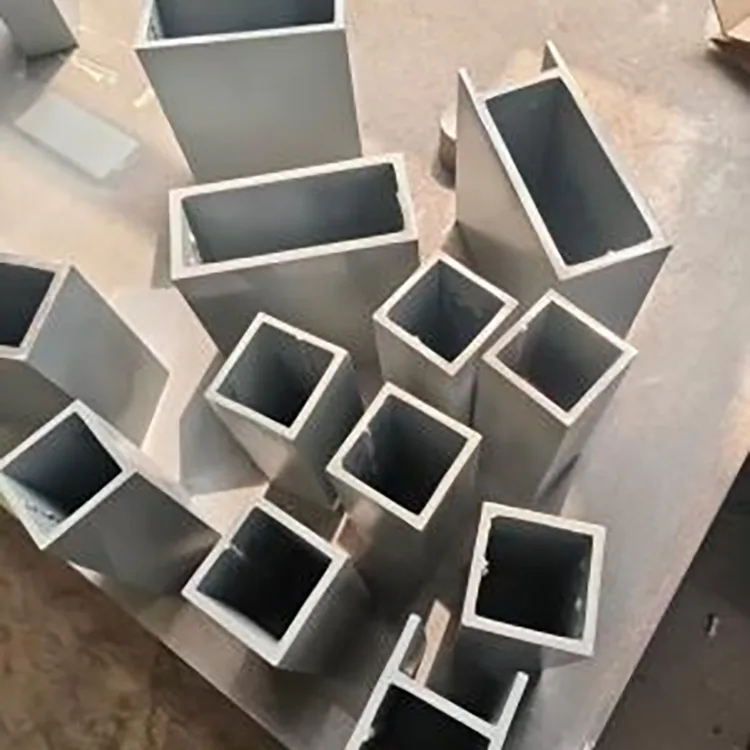

Prečo je 90° roh dôležitý

Roh je jedným z hlavných dôvodov špecifikácie tejto trubice.

Bežná štvorcová alebo obdĺžniková rúrka má normálne zaoblený vonkajší roh spôsobený procesom jej tvarovania. To je prijateľné pre všeobecné stavebné práce, ale niektoré architektonické projekty a projekty precíznej výroby vyžadujú vizuálne ostrejší roh a konzistentnejšie križovatky.

Presný pravouhlý profil poskytuje:

Čistejšie vizuálne línie: užitočné pre exponované rámy, zábradlia a krajinné štruktúry.

Predvídateľnejšie spojenia: definovaný roh môže zjednodušiť zarovnanie s inými pravouhlými prvkami.

Menej vizuálneho skreslenia: na hotových konštrukciách sa ľahšie udržiavajú rovné rezy.

Lepšie prispôsobenie pre presnú výrobu: užitočné, keď sú dôležité rozmery aj vzhľad.

Vďaka tomu je tento produkt obzvlášť vhodný pre projekty, ktoré sú medzi bežnou konštrukčnou oceľou a architektonickým kovovým dielom.

Hlavné špecifikácie produktu

Norma pre galvanizáciu GB/T 13912-2020 zostáva súčasnou čínskou národnou normou pre technické požiadavky a skúšobné metódy pre žiarovo zinkované povlaky na vyrobených železných a oceľových výrobkoch.

Presnosť prichádza pred galvanizáciou

Pre tento typ trubice nestačí len kvalita povlaku.

Základná pravouhlá trubica musí najprv spĺňať požadovanú geometriu. Dôležité kontroly zahŕňajú rozmery prierezu, hrúbku steny, tvar rohu, priamosť a celkový stav povrchu.

Až potom, čo rúra dosiahne požadovaný hotový profil, vykoná sa proces galvanizácie.

Typická cesta je:

Presná oceľová rúrka → rozmerová kontrola → rezanie / výroba → odmasťovanie → morenie → oplachovanie → tavivo → sušenie → žiarové zinkovanie → chladenie / pasivácia → kontrola povlaku → kontrola finálnych rozmerov a vzhľadu → balenie.

Táto objednávka je dôležitá, pretože zákazník kupuje dve veci v jednom produkte: presný oceľový profil a antikorózny systém.

Žiarové zinkovanie pre profily s ostrými rohmi

Ostré rohy sú jednou z oblastí, ktoré si zaslúžia dodatočnú pozornosť pri zinkovaní.

Rúra je spracovaná cez predúpravu a zinkové ponorenie ako hotový profil, takže rohy, povrchy rúr a konce dostanú zinkový povlak počas toho istého spracovania.

Účelom nie je len urobiť trubicu strieborno-šedou. Náter musí poskytovať nepretržitú ochranu proti korózii, pričom musí zostať dostatočne priľnavý pre normálnu manipuláciu a inštaláciu.

V prípade projektových objednávok by sa hrúbka povlaku mala dohodnúť vopred, a nie ponechať požiadavku na „pozinkované“.

Zinkovanie a vonkajší servis

Vami dodaná špecifikácia produktu používa 60 – 90 μm ako konvenčný rozsah zinkového povlaku, pričom je k dispozícii približne 120 μm pre silnejšiu pobrežnú a vysokokoróznu expozíciu.

Praktický prístup je:

Vyšší zinkový povlak poskytuje viac povlakového materiálu pre atmosférickú koróziu, ale žiadna galvanizovaná oceľ by nemala byť opísaná ako úplne odolná voči silnému chemickému napadnutiu alebo trvalému ponoreniu.

Prečo zvoliť presný pravouhlý profil namiesto štandardnej galvanizovanej štvorcovej rúry?

Rozdiel je hlavne v geometrii a povrchovej úprave, nielen v odolnosti proti korózii.

Bežná pozinkovaná štvorcová rúra je praktickou voľbou pre všeobecné rámy a nosné konštrukcie. Jeho zaoblené rohy sú normálne prijateľné pre bežnú výrobu.

Presná pravouhlá trubica je zameraná na aplikácie, kde samotný roh je súčasťou vizuálnej alebo výrobnej požiadavky.

Vďaka tomu je vhodnejší pre:

Architektonické rámy krajiny

Vysoko viditeľné vonkajšie zábradlia

Presné komunálne štruktúry

Komponenty solárnej podpory s odkrytým rámom

Dekoratívne oceľové konštrukcie

Rámy vonkajších zariadení

Štandardná štvorcová trubica zostáva lepšou voľbou, keď je vzhľad menej dôležitý a projekt potrebuje hlavne konvenčnú konštrukčnú časť pri najnižších primeraných nákladoch na materiál.

Presná čierna trubica verzus žiarovo pozinkovaná presná trubica

Tieto dva produkty zdieľajú rovnaký základný profil presnosti, ale sú určené pre rôzne prostredia.

Presná oceľová pravouhlá trubka

Najlepšie sa hodí na suché interiérové ​​projekty, kontrolované prostredia a aplikácie, kde zákazník plánuje povrch po zhotovení natrieť, natrieť práškovou farbou alebo inak upraviť.

Žiarovo pozinkovaná presná oceľová pravouhlá rúrka

Vhodnejšie pre vonkajšie a vlhké aplikácie, kde si zákazník želá, aby bola primárna antikorózna úprava dokončená pred dodaním.

Toto rozlíšenie pomáha vyhnúť sa nadmernej špecifikácii pozinkovaného materiálu pre suché interiérové ​​projekty a zároveň predchádza opačnej chybe pri použití nechránenej čiernej presnej trubice vonku.

Kde sa používa

Projekty vonkajšej krajiny

Používa sa na krajinné rámy, záhradné stavby, parkové zariadenia, dekoratívne ohradenia a architektonické oceľové konštrukcie, kde záleží na čistých líniách.

Mestské vonkajšie zariadenia

Vhodné na cestné zvodidlá, konštrukcie dopravných značiek, podpery svietidiel a obnažené rámy komunálnych služieb.

Fotovoltaické konštrukcie

Môže byť použitý pre vybrané vonkajšie fotovoltaické rámy, základne zariadení a pomocné oceľové prvky, kde presný profil zodpovedá konštrukčnému návrhu.

Pobrežné a nábrežné štruktúry

Používa sa na exponované zábradlia, podpery chodníkov a pomocné rámy, kde je potrebná väčšia ochrana proti korózii.

Priemyselné vonkajšie vybavenie

Vhodné pre ochranné rámy zariadení, potrubné nosné konštrukcie a vonkajšie pracovné plošiny vo vlhkom priemyselnom prostredí.

Aplikácia projektu: Distribuované solárne štruktúry

V prípade rezidenčných a komerčných distribuovaných fotovoltaických projektov sa pre vonkajšie nosné aplikácie použila 40×40 mm a 50×50 mm pozinkovaná presná pravouhlá trubica.

Hlavným problémom nebola len korózia. Odkrytý rám tiež potreboval čistú geometriu a konzistentné zarovnanie počas inštalácie.

Zvýšená špecifikácia zinku sa použila pri opakovanom vonkajšom mokrom a suchom vystavení. Podľa dodaného projektového záznamu zostali dokončené konštrukcie po piatich rokoch bez viditeľnej rozsiahlej hrdze a deformácií.

Žiadosť projektu: Mestské a krajinné štruktúry

Pri vonkajších komunálnych a krajinárskych prácach poskytuje profil s ostrými rohmi čistejší vzhľad ako bežná rúrka so zaoblenými rohmi.

Materiál je možné dodať v pevných dĺžkach alebo spracovať podľa projektového výkresu, čím sa zníži množstvo rezacích a montážnych prác potrebných na mieste inštalácie.

Pri pohľadovej architektonickej oceľovej konštrukcii sa kontroluje rozmerová stálosť a vzhľad povrchu spolu s pozinkovaným povlakom.

Aplikácia projektu: Coastal Industrial Frame

Projekt v blízkosti pobrežia si vyžadoval oceľové rámy pre vonkajšie vybavenie pod slaným vzduchom a vysokou vlhkosťou.

Zákazník špecifikoval zvýšenú zinkovú vrstvu približne 120 μm a použil presný pravouhlý profil na zachovanie čistejšieho konečného vzhľadu.

Pre tento typ prostredia je špecifikácia povlaku len jednou časťou koróznej stratégie. Odvodnenie, detaily pripojenia, rezanie na mieste a opravy zváraním tiež ovplyvňujú dlhodobý výkon.

Čo sa stane, keď je rúrka rezaná alebo zváraná?

Pred galvanizáciou sa prednostne dokončí továrenské spracovanie.

To zahŕňa:

Strihanie s pevnou dĺžkou

Vŕtanie

Dierovanie

Skosenie

Iná príprava založená na kreslení

Ak sa rúrka po galvanizácii odreže, novo odkrytá oceľ by sa mala očistiť a ošetriť vhodným opravným náterom bohatým na zinok.

Rovnaký princíp platí pre zváranie. Teplo pri zváraní poškodzuje zinok v zóne zvaru a okolo nej, takže oblasť je potrebné následne vyčistiť a opraviť.

To je dôvod, prečo sa zákazníkom s podrobnými požiadavkami na výrobu odporúča poskytnúť výkres pred výrobou.

Ako prebieha kontrola skúmavky pred odoslaním

V prípade presnej galvanizovanej rúry by kontrola mala pokrývať samotnú rúru aj galvanizáciu.

Pred galvanizáciou môžu kontroly zahŕňať:

Rozmery sekcie

Hrúbka steny

Geometria rohov

Priamosť

Presnosť rezania

Stav povrchu

Po galvanizácii môžu kontroly zahŕňať:

Hrúbka zinkového povlaku

Krytie náterom

Odlupujúca sa alebo odkrytá oceľ

Stav povrchu

Konečná rovnosť

Celkový vzhľad

Pre inžinierske zákazky je možné dodať materiálové certifikáty a záznamy o kontrole zinkovania, pričom kontrola treťou stranou je k dispozícii podľa zmluvných požiadaviek.

Prečo si vybrať nás?

Hlavnou výhodou získavania tohto produktu prostredníctvom nášho dodávateľského reťazca Tianjin je schopnosť koordinovať presnú základnú rúrku, galvanizáciu a dokončovacie práce, a nie považovať ich za nesúvisiace nákupy.

Presná rúra pred galvanizáciou: geometria profilu sa kontroluje pred fázou ochrany proti korózii, takže galvanizovaný povrch nezakrýva rozmerové problémy v základnej rúre.

Vhodné možnosti povrchovej úpravy: štandardné a zvýšené špecifikácie zinku je možné prediskutovať podľa aktuálneho prostredia, a nie použiť jednu úroveň náteru pre každý projekt.

Spracovanie založené na výkrese: pevné dĺžky, otvory, úkosy a iná výroba môže byť pripravená pred odoslaním.

Zdroje oceliarskeho priemyslu Daqiuzhuang: miestna koncentrácia dodávateľov spracovania ocele a galvanizácie uľahčuje koordináciu získavania materiálu, výroby a dodávky.

Projektová dokumentácia: informácie o materiáli a záznamy o kontrole galvanizácie môžu byť poskytnuté pre inžinierske obstarávanie, s podporou kontroly tretej strany, ak je špecifikovaná.

Vnútroštátne a exportné objednávky: Dodávku je možné zabezpečiť pre projektové množstvá, ako aj menšie skúšobné alebo prispôsobené objednávky, s balením prispôsobeným pre vnútroštátnu prepravu alebo námornú prepravu.

Praktický bod je jednoduchý: kupujúci nemusia pre každú objednávku koordinovať dodávateľa presných rúr, samostatnú galvanovňu a ďalšiu výrobnú dielňu.

Príklad špecifikácie obstarávania

Pre cenovú ponuku môže byť úplná žiadosť napísaná ako:

Q235B / Presná pravouhlá rúra / 50×50 mm / špecifikovaná hrúbka steny / pevná dĺžka / žiarovo zinkovaná / 60–90 μm pozinkovanie / rezané podľa výkresu.

Pre pobrežný projekt:

Q355B / Presná pravouhlá rúra / špecifikovaný prierez a stena / pevná dĺžka / žiarovo zinkované / približne 120 μm zinkový povlak / vŕtanie podľa výkresu.

Tento formát dáva dodávateľovi jasný cieľ výroby a znižuje nedorozumenia týkajúce sa materiálu, profilu a povlaku.

FAQ

Q1. Stratí ostrý roh pri galvanizácii zinkový povlak?

Hotová pravouhlá rúra sa spracováva galvanizáciou ako hotový profil. Krytie náteru v rohu by sa malo kontrolovať v rámci kontroly kvality. Správna kontrola procesu je dôležitá, pretože geometria rohov je jednou z definujúcich vlastností tohto produktu.

Q2. Potrebuje výrobok po žiarovom zinkovaní dodatočný náter?

Pre bežné vonkajšie aplikácie môže byť pozinkovaný povrch použitý bez samostatného primárneho procesu antikorózneho náteru. Pre dekoratívne požiadavky alebo obzvlášť agresívne prostredie je možné zadať dodatočný náter.

Q3. Aká hrúbka zinku je k dispozícii?

Dodávaná špecifikácia používa 60–90 μm ako konvenčný rozsah a približne 120 μm pre silnejšie pobrežné a vysokokorózne vystavenie.

Q4. Dá sa trubica použiť v blízkosti mora?

áno. Expozícia pobrežia by sa mala považovať za aplikáciu s vyššou koróziou a môže sa zvoliť zvýšená vrstva zinku. Nepretržité ponorenie do morskej vody by sa malo hodnotiť oddelene a nie ako obyčajná vonkajšia expozícia.

Q5. Dá sa rúra rezať, vŕtať alebo zvárať?

áno. Tieto procesy je možné vykonávať, ale ak je to možné, uprednostňuje sa továrenské spracovanie pred galvanizáciou. Oblasti narezané alebo zvárané po galvanizácii by mali dostať vhodné opravné ošetrenie bohaté na zinok.

Q6. Ako sa to líši od bežnej pozinkovanej štvorcovej trubice?

Hlavným rozdielom je presný 90° pravouhlý profil. Ostrejšia geometria je určená pre projekty, kde na vzhľade, zarovnaní a definícii rohov záleží viac ako na bežnej štvorcovej trubici so zaoblenými rohmi.

Q7. Dá sa žiarovo pozinkovaná presná oceľová pravouhlá trubica prispôsobiť?

áno. Pevné dĺžky, špecifikácie sekcií a rezanie, vŕtanie a skosenie na základe výkresu je možné usporiadať podľa požiadaviek projektu.

Q8. Zhrdzavie galvanizovaná presná rúrka?

Galvanizácia výrazne zlepšuje odolnosť proti atmosférickej korózii, ale žiadny oceľový povlak nevylučuje koróziu za každých podmienok. Životnosť závisí od zinkového povlaku, vlhkosti, soli, chemikálií, zadržiavania vody a manipulácie na mieste.

Q9. Je možné dodať Q235B aj Q355B?

áno. Q235B je vhodný pre mnohé konvenčné aplikácie, zatiaľ čo Q355B môže byť špecifikovaný, keď konštrukčný návrh vyžaduje vyššiu pevnosť materiálu.

Q10. Môžete poskytnúť dokumenty o kontrole?

áno. Je možné dodať materiálové certifikáty, záznamy o kontrole zinkovania a iné dohodnuté dokumenty kvality. Pre projektové objednávky je možné zabezpečiť aj kontrolu treťou stranou.
