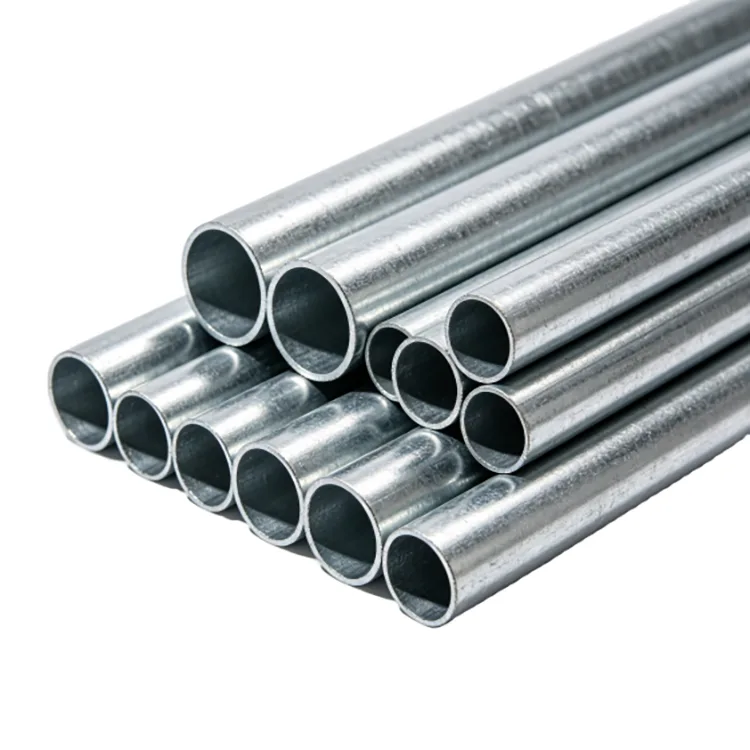

Okrúhla oceľová rúrka žiarovo pozinkovaná

Žiarovo pozinkovaná okrúhla oceľová rúra je kruhová zváraná oceľová rúra spracovaná žiarovo pozinkovaným povlakom po tvarovaní rúr a zváraní. Okrúhla časť sa ľahko vyrába, upína, zvára a inštaluje, zatiaľ čo pozinkovaný povrch poskytuje dodatočnú ochranu tam, kde je potrubie vystavené dažďu, vlhkosti a vonkajším podmienkam.

Produkt pokrýva dve rôzne potreby nákupu. Pri zábradlí, zábradlí, skleníkových konštrukciách a oceľových podperách kupujúci hľadia hlavne na vonkajší priemer, hrúbku steny, triedu ocele a rozmerovú presnosť. Pri aplikáciách s vodou alebo inými kvapalinami musí potrubie navyše spĺňať požadované normy pre tlakovú prevádzku a požiadavky na kontrolu.

Q235B je vhodný pre mnohé konvenčné konštrukčné a výrobné aplikácie. Q355B je možné zvoliť tam, kde dizajn vyžaduje vyššiu pevnosť materiálu. Rezanie s pevnou dĺžkou a iné spracovanie je možné dohodnúť pred dodaním.

Sprievodca veľkosťou

Pri medzinárodných objednávkach vždy potvrďte DN, vonkajší priemer a hrúbku steny. DN je menovité označenie a samo o sebe nedefinuje skutočný vonkajší priemer.

Hlavné špecifikácie

Ako sa vyrába

Rúra sa vyrába ako zváraná okrúhla rúra, ktorá sa po vytvorení požadovaného úseku rúry galvanizuje.

Oceľový pás → tvárnenie → vysokofrekvenčné zváranie → dimenzovanie a vyrovnávanie → rezanie → odmasťovanie → morenie → oplachovanie → tavenie → sušenie → žiarové zinkovanie → chladenie → pasivácia / konečná úprava → kontrola → balenie

Fáza vysokofrekvenčného zvárania vytvára pozdĺžny šev. Preto by sa mala opísať ako vysokofrekvenčne zváraná kruhová oceľová rúra, nie ako bezšvíková rúra.

Pred galvanizáciou musí byť oceľový povrch dostatočne čistý, aby sa zinok správne spojil. Po galvanizácii sa rúra znova skontroluje na povrchovú úpravu, rovnosť, rozmery a viditeľné chyby.

Čo chráni zinkový povlak

Vrstva zinku oddeľuje oceľ od vzdušnej vlhkosti a kyslíka. Zinok tiež poskytuje obetnú ochranu okolo malých oblastí poškodenia povlaku.

Pre vonkajšie zábradlie, rám skleníka alebo nosnú konštrukciu to znamená, že hlavné antikorózne práce sú dokončené pred inštaláciou.

Pozinkovaný povlak neznamená, že potrubie môže byť trvalo vystavené všetkým korozívnym médiám bez ďalšieho uvažovania. Pobrežná soľná hmla, agresívne chemikálie, stojatá voda a nepretržité ponorenie vyžadujú špecifickejšie posúdenie korózie.

Hrúbka steny

Hrúbka steny by mala zodpovedať úlohe a nie názvu potrubia.

Konečná hrúbka závisí od rozpätia, zaťaženia, vzdialenosti podpier, veterných podmienok, spôsobu pripojenia alebo tlaku kvapaliny.

Q235B alebo Q355B

Q235B sa bežne používa na všeobecné zábradlia, konštrukcie skleníkov, nosné rámy, komunálnu výrobu a iné bežné oceľové konštrukcie.

Q355B sa používa, keď konštrukčný návrh vyžaduje oceľ s vyššou pevnosťou, najmä pre väčšie zaťaženie alebo náročnejšie podmienky podpory.

Zmena triedy ocele neumožňuje automaticky zmenšiť hrúbku steny alebo priemer potrubia. Kompletný prvok ešte musí spĺňať návrhový výpočet.

Štrukturálne potrubie alebo kvapalinové potrubie?

Konečné použitie by malo byť uvedené pred cenovou ponukou.

Pre zábradlia, rámy skleníkov, zábradlia, podpery zariadení a oceľové konštrukcie sú hlavnými problémami rozmerová presnosť a konštrukčné požiadavky.

Pre prívod vody a iných kvapalín je potrebné špecifikovať aj príslušnú normu potrubia, menovitý tlak, hrúbku steny, kvalitu zvaru a požiadavky na kontrolu.

Napríklad súčasná čínska norma GB/T 3091 sa vzťahuje na zvárané oceľové rúry pre nízkotlakové dodávky tekutín. Nemal by sa používať ako všeobecný štandard pre každú galvanizovanú konštrukčnú kruhovú rúrku.

Toto rozlíšenie pomáha predchádzať bežnej chybe pri obstarávaní: nákup potrubia iba podľa priemeru bez kontroly, na čo je potrubie skutočne navrhnuté.

Kde sa používa

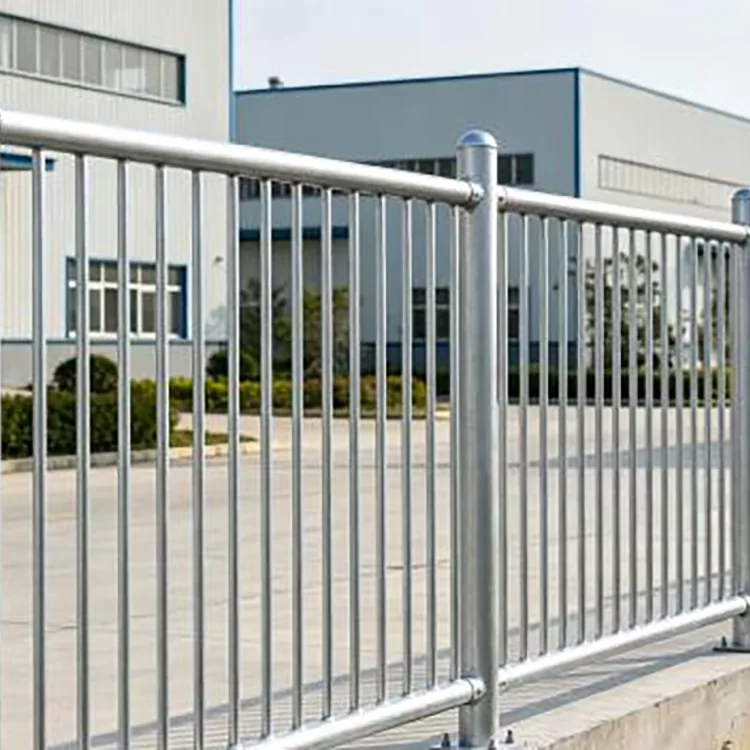

Zábradlia a zábradlia

Kruhová časť je vhodná na uchopenie a ľahko sa pripája k stĺpikom, konzolám a rámom.

Skleníkové konštrukcie

Bežné veľkosti sa používajú pre oblúkové rúry, stĺpy, koľajnice a iné poľnohospodárske konštrukcie vystavené vlhkosti a opakovaným cyklom mokro-sušenie.

Mestské zariadenia

Aplikácie zahŕňajú cestné bariéry, ploty, parkovacie prístrešky, ľahké nosné rámy a podobné vonkajšie konštrukcie.

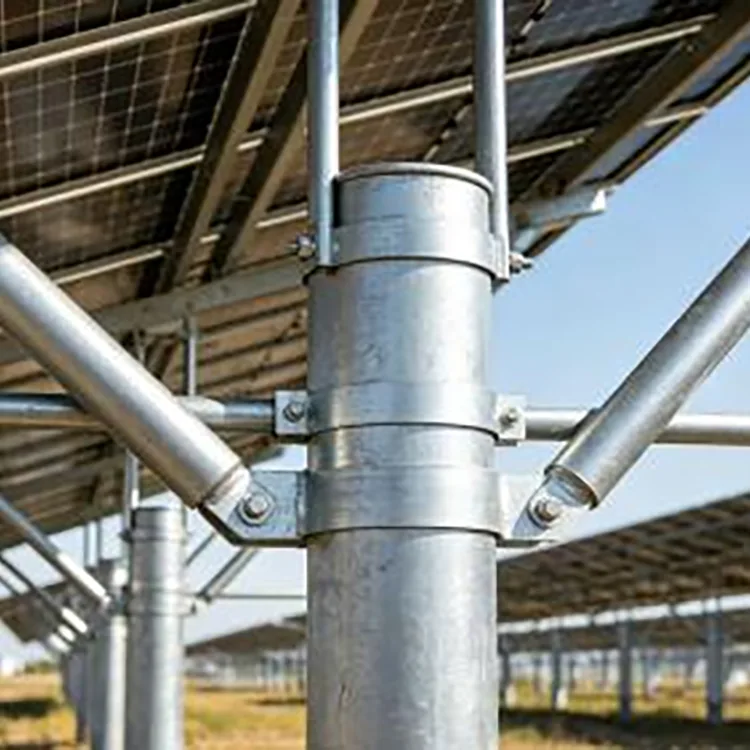

FV a energetické projekty

Môže byť použitý pre vybrané podpery, pomocné rámy a konštrukcie vonkajších zariadení, ak je vhodný kruhový prierez.

Osvetľovacie a monitorovacie stožiare

Pre stĺpy a stĺpy je možné zvoliť väčšie priemery podľa konštrukčných požiadaviek.

Servis vody a nízkotlakových kvapalín

Vhodné len vtedy, ak druh potrubia, rozmery a príslušná servisná norma spĺňajú požiadavky projektu.

Žiadosť o projekt

Nádvorie a obytné zábradlia

Pre svojpomocne postavené domy a obytné nádvoria vyžaduje čierna oceľová rúra často opakované odstránenie hrdze a prefarbenie po dlhšom vonkajšom vystavení.

Žiarovo pozinkované kruhové potrubie je možné inštalovať bez samostatného procesu antikorózneho náteru vo veľkom meradle. Podľa dodaného záznamu projektu zostalo vonkajšie zábradlie po viac ako troch rokoch bez viditeľnej rozšírenej hrdze a poškodenia náteru.

Komunitná obnova

Pri rekonštrukcii starších obytných komunít sa na zábradlia chodieb, cestných zvodidiel a podpery prístreškov použila pozinkovaná kruhová rúra.

Dokončený pozinkovaný povrch umožnil dodávateľovi pokračovať priamo v inštalácii, čím sa zredukovali práce na nátere na mieste a zachoval sa konzistentný konečný vzhľad.

Okrúhla rúrka vs štvorcová rúrka

Výber závisí od štruktúry a vzhľadu.

Okrúhla rúra je užitočná, keď konštrukcia potrebuje kruhový profil, ľahký kontakt s rukou, hladké vizuálne línie alebo pohodlné spojenie pomocou svoriek a kruhových tvaroviek.

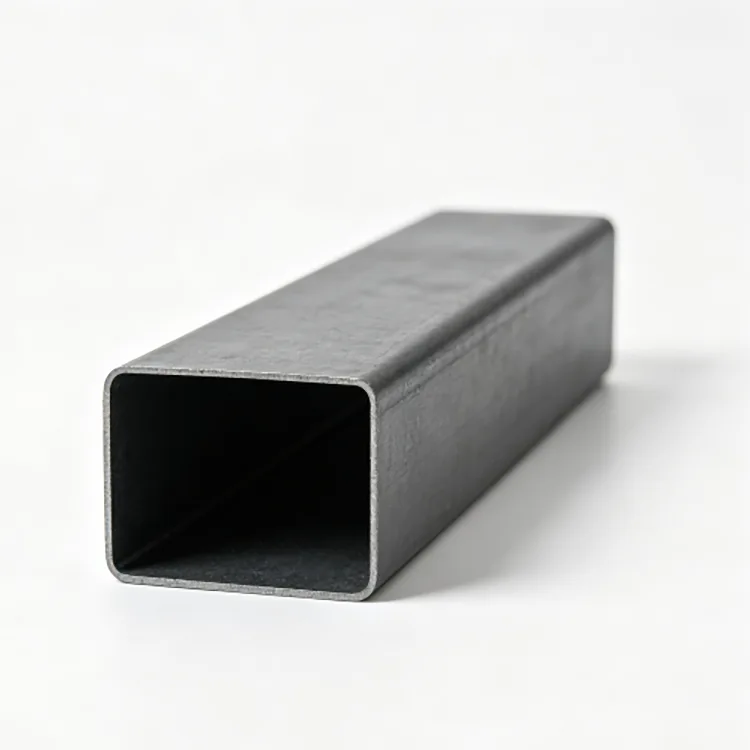

Štvorcové a obdĺžnikové rúry poskytujú ploché plochy a často sa ľahšie zarovnávajú, keď projekt pozostáva hlavne z priamych rámov a spojov dosiek.

Pre zábradlia a rúrkové zábradlia je zvyčajne prirodzenejšou voľbou kruhové potrubie. Pre pravouhlé rámy môžu byť efektívnejšie štvorcové alebo obdĺžnikové duté profily.

Žiarovo pozinkované vs čierne okrúhle potrubie

Čierna okrúhla rúra nemá továrenskú zinkovú ochranu a normálne potrebuje iný antikorózny systém pre vonkajšie použitie.

Pozinkované kruhové potrubie sa dodáva s už aplikovaným zinkovým povlakom. Tým sa odstráni hlavný krok povrchového náteru a zníži sa potreba rutinného prelakovania pri normálnej expozícii.

Rozdiel je najužitočnejší pri projektoch, kde je veľa samostatných potrubí inštalovaných vonku a neskoršia údržba je náročná, ako sú ochranné zábradlia, rámy skleníkov, strešné konštrukcie a komunálne zariadenia.

Spracovanie

V prípade projektových objednávok môže byť hlavná výroba dokončená pred dodaním.

Dostupné spracovanie zahŕňa:

Strihanie s pevnou dĺžkou

Vŕtanie a dierovanie

Ohýbanie

Koniec prípravy

Zváranie a montované zostavy

Ak je to možné, konečné rezanie a vŕtanie by sa malo dokončiť pred galvanizáciou, aby spracovaný prvok dostal antikoróznu úpravu ako hotový komponent.

Ak sa rezanie alebo vŕtanie vykonáva po galvanizácii, odkrytá oceľ by sa mala očistiť a opraviť vhodným náterom bohatým na zinok.

Kontrola kvality

Kontrola kvality zahŕňa potrubie aj pozinkovaný povlak.

Základný materiál: Q235B alebo Q355B, s dohodnutou materiálovou dokumentáciou.

Rozmery: vonkajší priemer a hrúbka steny.

Geometria: zaoblenie a priamosť.

Zvar: stav vysokofrekvenčného zvaru.

Dĺžka: presnosť s pevnou dĺžkou.

Náter: krytie, hrúbka a zjavné povrchové chyby.

Balenie: stabilita zväzku a ochrana počas prepravy.

V prípade objednávok na servis kvapalín by sa dodatočné testovanie malo riadiť špecifikovaným štandardom potrubia a požiadavkami projektu.

Pobrežné a vlhké použitie

Bežnú vonkajšiu expozíciu možno zvládnuť vhodnou pozinkovanou špecifikáciou, ale s pobrežným a priemyselným prostredím by sa nemalo zaobchádzať rovnako.

V blízkosti pobrežia môže slaný vzduch urýchliť spotrebu zinku. V budovách s vysokou vlhkosťou sa kondenzácia môže stať hlavným koróznym faktorom. Chemické závody môžu zavádzať plyny alebo kvapaliny, ktoré sa správajú odlišne od bežnej atmosférickej expozície.

Správny prístup je prispôsobiť požiadavku na zinok a špecifikáciu potrubia skutočnému prostrediu.

Nepretržité ponorenie do morskej vody sa tiež líši od bežnej vonkajšej expozície a malo by sa s ním zaobchádzať ako so samostatnou podmienkou korózie.

Prečo si vybrať nás?

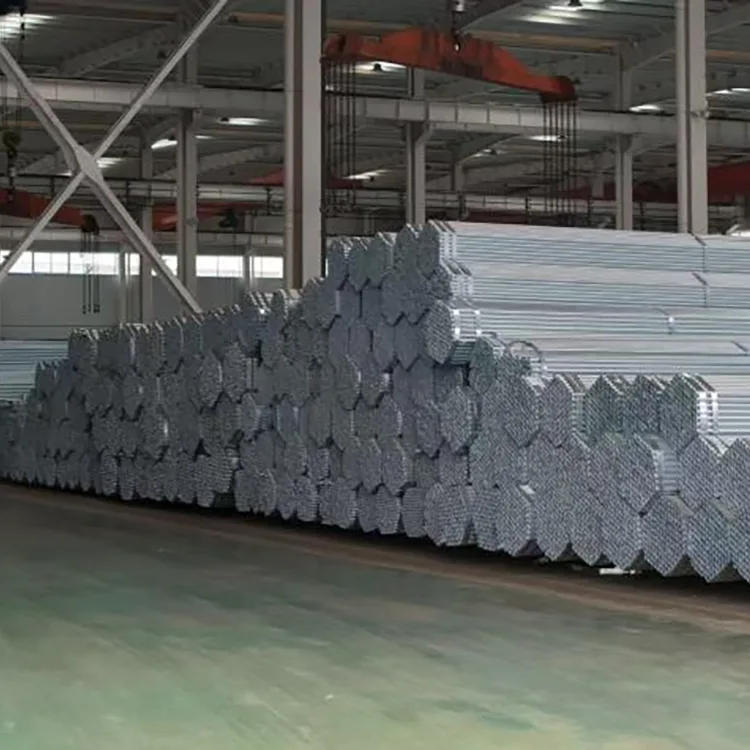

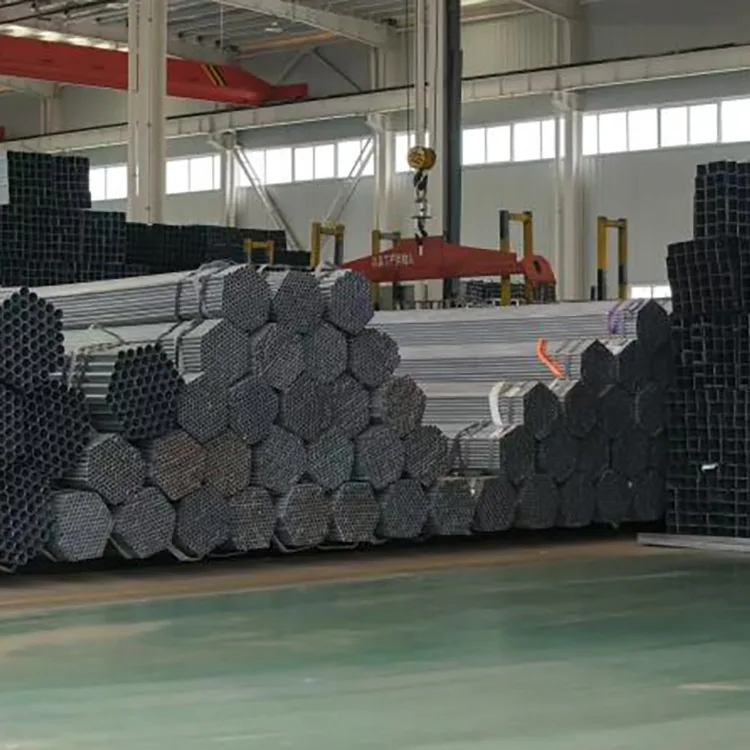

Náš dodávateľský reťazec v Tianjin Daqiuzhuang poskytuje kupujúcim prístup k spracovaniu ocele, výrobe rúr, galvanizácii a následnej výrobe v rámci toho istého regiónu vyrábajúceho oceľ.

Viac veľkostí: DN15–DN200 pokrýva bežné aplikácie od malých zábradlí až po väčšie konštrukčné a kvapalinové potrubia.

Výber materiálu: Q235B a Q355B je možné dodať podľa konštrukčných požiadaviek.

Dodávka s pevnou dĺžkou: K dispozícii je rez 3–12 m, pričom 6 m je bežná štandardná dĺžka.

Spracovanie projektu: Rezanie, vŕtanie, ohýbanie a iná dohodnutá výroba môže byť dokončená pred dodaním.

Cenová ponuka na základe aplikácie: štrukturálne potrubie a potrubie na prívod tekutiny sa spracovávajú podľa ich rôznych technických požiadaviek.

Dokumenty o kontrole: K projektovým zákazkám je možné dodať materiálové certifikáty a záznamy o kontrole zinkovania.

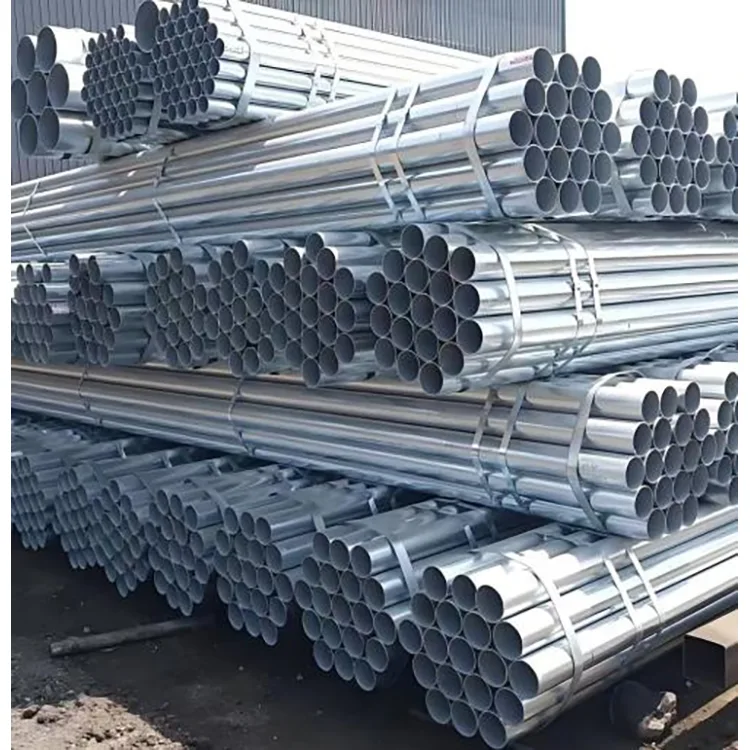

Exportné balenie: balíky môžu byť pripravené s ochranou odolnou voči vlhkosti pre zámorskú prepravu.

Výhodou pre kupujúceho je menej samostatných dodávateľov na koordináciu oceľových rúr, galvanizácie, spracovania a prípravy na vývoz.

Informácie o objednávke

Pre cenovú ponuku uveďte:

Použitie: konštrukcia, skleník, zábradlie, servis tekutín atď.

DN alebo vonkajší priemer

Hrúbka steny

Trieda ocele

Dĺžka

Požiadavka na galvanizáciu

Požiadavka na spracovanie

Množstvo

Jasná požiadavka ako napr.

Q235B / DN50 / OD 60,3 mm / 3,0 mm stena / žiarovo zinkované / 6 m / 100 ton

umožňuje dodávateľovi uvádzať správny produkt bez toho, aby hádal, čo znamená „2-palcová galvanizovaná rúrka“.

Často kladené otázky žiarovo pozinkované okrúhle oceľové rúry

Q1. Je žiarovo pozinkované okrúhle oceľové potrubie bezšvíkové?

Nie. Tu opísaný výrobok je vysokofrekvenčne zváraná kruhová oceľová rúra. Nemalo by sa propagovať ako bezšvové.

Q2. Aký je vonkajší priemer potrubia DN50?

Uvedené potrubie DN50 má vonkajší priemer 60,3 mm. Pred objednaním armatúr alebo svoriek si overte skutočný vonkajší priemer.

Q3. Dá sa potrubie použiť na vodu?

Áno, ak potrubie spĺňa požadovaný štandard pre nízkotlakovú kvapalinu a špecifikáciu projektu. Platná norma by mala byť potvrdená pred objednávkou.

Q4. Je možné prispôsobiť dĺžku?

áno. Dodávaný rozsah je 3–12 m, pričom 6 m je bežná štandardná dĺžka.

Q5. Je možné dodať Q355B namiesto Q235B?

áno. Q355B môže byť špecifikovaný pre projekty vyžadujúce vyššiu pevnosť ocele. Konečný priemer potrubia a hrúbka steny by mali stále zodpovedať konštrukčnému návrhu.

Q6. Je možné zvárať pozinkované kruhové potrubie?

áno. Zváranie poškodzuje zinkový povlak okolo vyhrievanej oblasti. Po zvarení postihnutú oblasť očistite a opravte vhodným náterom bohatým na zinok.

Q7. Dá sa potrubie ohnúť?

Áno, ale výrazné ohýbanie môže poškodiť pozinkovanú vrstvu. Tam, kde je známy konečný tvar, je výhodné dokončiť hlavné tvarovacie práce pred galvanizáciou.

Q8. Aká hrúbka steny je vhodná pre skleníkové konštrukcie?

Dodávané veľkosti zahŕňajú približne 1,5–3,5 mm pre mnohé bežné skleníkové aplikácie. Skutočný výber by mal brať do úvahy rozpätie, zaťaženie vetrom, polohu prvku a dizajn skleníka.

Q9. Môže byť rúrka použitá vonku bez náteru?

áno. Žiarovo pozinkované kruhové potrubie je určené na ochranu proti korózii pri vonkajšom vystavení poveternostným vplyvom, takže samostatný proces primárneho antikorózneho náteru vo všeobecnosti nie je za normálnych podmienok potrebný.

Q10. Dá sa použiť v pobrežných oblastiach?

Áno, ale špecifikácia zinku by mala zodpovedať expozícii soli. Silné pobrežné podmienky si môžu vyžadovať vyššiu požiadavku na náter a ďalšie úvahy o korózii.

Q11. Zhrdzavie pozinkovaný náter?

Zinok chráni oceľ, ale je postupne spotrebovaný prostredím. Životnosť závisí od hrúbky náteru, vlhkosti, pôsobenia soli, chemikálií, zadržiavania vody a manipulácie. Žiadne jedno číslo životnosti neplatí pre každú inštaláciu.

Q12. Aké dokumenty o kontrole možno poskytnúť?

Je možné dodať materiálové certifikáty, záznamy o kontrole zinkovania a iné dohodnuté dokumenty kvality. Pre projektové objednávky je možné zabezpečiť aj kontrolu treťou stranou.
