Ako spoľahlivý výrobca a dodávateľ ocele,RonghengposkytujeOceľ s profilom Z tvarovaná za studenapre ľahké oceľové budovy, strechy s veľkým sklonom, sklady, dielne a sekundárne nosné konštrukcie. Jeho geometria v tvare Z podporuje prekrývajúce sa spojenia, zatiaľ čo proces valcovania za studena poskytuje konzistentné rozmery, efektívne využitie materiálu a praktický výkon pri inštalácii.
Oceľ zo sekcie Z tvarovaná za studena je ľahký konštrukčný profil vyrobený kontinuálnym valcovaním oceľového pásu pri izbovej teplote. Na rozdiel od bežných konštrukčných prvkov valcovaných za tepla sú profily Z tvarované za studena navrhnuté tak, aby dosahovali užitočný ohýbací výkon s relatívne nízkou hmotnosťou materiálu. Ich odsadené príruby tiež umožňujú prekrývanie susedných väzníc, vďaka čomu sú obzvlášť praktické pre súvislé strešné podpery a strešné konštrukcie s veľkým sklonom.
Obsah
- Čo je to za studena tvarovaná Z profilová oceľ?
- Ako sa vyrába oceľ s profilom Z tvarovaná za studena?
- Aké sú hlavné špecifikácie?
- Prečo používať oceľ profilu Z na strešné väznice?
- Kde sa používa za studena tvarovaná Z profilová oceľ?
- Ako by ste si mali vybrať správnu sekciu Z?
- Oceľ s profilom Z vs. oceľ s profilom C
- Aké kontroly kvality sú dôležité?
- Často kladené otázky
- Záver

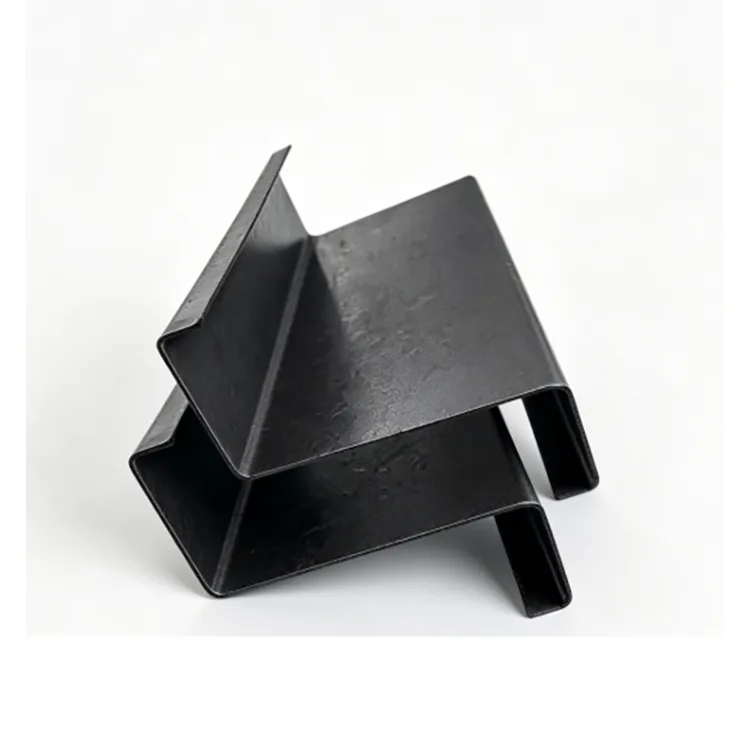

Čo je to za studena tvarovaná Z profilová oceľ?
Oceľ z profilu Z tvarovaná za studena je tenkostenný profil konštrukčnej ocele vyrábaný postupným tvarovaním oceľového pásu do prierezu v tvare Z pri izbovej teplote. Namiesto toho, aby sa pri vytváraní konečného profilu spoliehalo na valcovanie za tepla pri vysokej teplote, výrobná linka využíva viacero formovacích stojanov na postupné nastavenie požadovanej geometrie.
Konfigurácia v tvare Z je obzvlášť cenná v aplikáciách strešných väzníc, pretože jej odsadené príruby sa môžu prekrývať so susednými prvkami. Toto usporiadanie môže pomôcť vytvoriť súvislejší väznicový systém okolo hrebeňa strechy a znížiť zbytočné rezanie alebo úpravy počas inštalácie.
Pre konštrukčné projekty oceľ s profilom Z normálne funguje ako sekundárny konštrukčný prvok a nie ako náhrada za primárne stĺpy alebo nosníky. Môže poskytnúť oporu pre strešné panely a stenové systémy a zároveň zachovať relatívne ľahké celkové sekundárne rámovanie.
Ako sa vyrába oceľ s profilom Z tvarovaná za studena?
Konzistentná geometria je nevyhnutná pre Z väznice, pretože rozmery sekcií, priamosť, skrútenie, dĺžka a polohy spojovacích otvorov môžu priamo ovplyvniť inštaláciu. Riadený proces tvarovania valcovaním preto hrá dôležitú úlohu vo výkonnosti finálneho produktu.
- Kontrola oceľovej cievky:Prichádzajúci oceľový pás je pred výrobou skontrolovaný, aby sa potvrdila požadovaná špecifikácia materiálu.
- Vyrovnávanie a vyrovnávanie:Cievka je pripravená na stabilné podávanie do formovacej linky.
- Progresívne tvarovanie valcov:Viacnásobné formovacie stojany postupne tvarujú pás do Z profilu.
- Rezanie s pevnou dĺžkou:Servo CNC zariadenie môže rezať tvarované profily podľa špecifikovaných rozmerov.
- Automatické dierovanie:Preddierované spojovacie otvory je možné vyrobiť, ak to vyžadujú konštrukčné výkresy.
- Narovnávanie:Hotové časti sú upravené tak, aby kontrolovali priamosť a krútenie.
- Rozmerová kontrola:Pred odoslaním sú skontrolované kľúčové rozmery, hrúbka steny, dĺžka a umiestnenie otvorov.
- Balenie a skladovanie:Hotové profily sú klasifikované a zviazané podľa požiadaviek objednávky.
Tento progresívny prístup pomáha udržiavať rozmerovú konzistentnosť počas dlhých výrobných sérií a robí prispôsobené časti s pevnou dĺžkou alebo vopred dierované časti praktickými pre stavebné projekty.
Aké sú hlavné špecifikácie?
Výber sekcie Z by mal vždy začať konštrukčným návrhom a nie jednoducho výberom najväčšieho dostupného profilu. Nasledujúce špecifikácie poskytujú užitočný východiskový bod pre plánovanie projektu.
| Položka | Typická špecifikácia | Zvažovanie projektu |
|---|---|---|
| Materiál | Q235B / Q355B | Vyberá sa podľa konštrukčného zaťaženia a technických požiadaviek |
| Veľkosti sekcií | Z100 – Z300 | Výška sekcie by mala zodpovedať požiadavkám na rozpätie a zaťaženie |
| Hrúbka steny | 1,2–3,0 mm | Určené konštrukčnými výpočtami, rozpätím, rozstupom a zaťažením |
| Štandardná dĺžka | 6-12 m | Dlhšie alebo neštandardné pevné dĺžky je možné prispôsobiť |
| Povrch | Prírodná čierna oceľ | Najlepšie sa hodí do suchého, uzavretého a nekorozívneho prostredia |
| Spracovanie | Rezanie, dierovanie, rezanie rohov, rezanie uhlových koncov | Spracovanie je možné zladiť podľa výkresov |
| Použiteľná norma | GB/T 6728-2017 | Pre cieľový trh by sa mali potvrdiť príslušné požiadavky |
Prečo používať oceľ profilu Z na strešné väznice?
Priame prekrytie na hrebeňoch striech
Najvýraznejšou výhodou profilu Z je jeho odsadené usporiadanie prírub. Susedné väznice sa môžu prekrývať, čo je užitočné najmä vtedy, keď konštrukcia strechy vyžaduje súvislé nosné prvky okolo hrebeňa. Pri väčších sklonoch strechy môže táto geometria zjednodušiť usporiadanie spojenia.
Dobrý výkon v pomere k hmotnosti
Tvárnenie za studena vytvára sekciu s užitočnými ohybovými vlastnosťami, pričom člen zostáva relatívne ľahký. Pre vhodné aplikácie to môže znížiť množstvo ocele potrebnej na sekundárne rámovanie a zjednodušiť prepravu, zdvíhanie a inštaláciu.
Konzistentné rozmery
Progresívne valcovanie poskytuje nepretržitú kontrolu nad geometriou sekcie. V kombinácii s vyrovnávaním a kontrolou rozmerov to pomáha zlepšiť konzistentnosť výšky profilu, rozmerov prírub, priamosti a krútenia.
Preddierované spojovacie otvory
Spojovacie otvory môžu byť pred dodaním vyrazené podľa schválených výkresov. To znižuje potrebu rozsiahleho vŕtania na stavenisku a môže pomôcť zlepšiť efektivitu inštalácie, keď je rozmiestnenie otvorov presne definované vopred.
Nákladová efektívnosť pre vhodné interiérové projekty
Prírodná čierna oceľ z profilov Z tvarovaná za studena môže byť cenovo výhodnou voľbou pre suché, uzavreté budovy, kde nie je potrebná dodatočná ochrana proti korózii. Vyhýbanie sa zbytočnému ochrannému náteru môže pomôcť kontrolovať náklady na materiál pri zachovaní požadovanej konštrukčnej funkcie.
Kde sa používa za studena tvarovaná Z profilová oceľ?
Oceľ s profilom Z tvarovaná za studena je určená hlavne na sekundárne rámovanie v ľahkých konštrukciách. Typické použitia zahŕňajú:
- Strešné väznice pre ľahké oceľové budovy
- Veľkospádové strešné systémy skladov
- Strechy priemyselných dielní
- Vnútorná logistika a skladovacie priestory
- Sekundárne rámovanie strechy a steny
- Systémy ľahkých oceľových krytov
- Projekty renovácie tovární
- Sekundárne nosné konštrukcie pre strešné panely
Napríklad veľký uzavretý sklad môže použiť Z väznice na podopretie strešných panelov a zároveň využiť výhody prekrývajúcich sa prvkov okolo hrebeňa. Pri renovácii továrne v interiéri môžu ľahké časti Z tiež poskytnúť praktické sekundárne rámovanie bez zavedenia zbytočnej konštrukčnej hmotnosti.
Ako by ste si mali vybrať správnu sekciu Z?
Nákup Z profilu len na základe veľkosti profilu môže viesť k nevhodnému konštrukčnému riešeniu. Kupujúci by mali spoločne posúdiť nasledujúce faktory.
1. Sklon strechy
Pri sklonoch striech nad približne 10° môžu byť Z profily obzvlášť praktické, keď sú súčasťou inžinierskeho návrhu prekrývajúce sa väznice. Konečný výber by sa však mal vždy riadiť konštrukčnými výkresmi a návrhom pripojenia.
2. Stupeň materiálu
Q235B môže vyhovovať mnohým všeobecným ľahkým aplikáciám, zatiaľ čo Q355B môže poskytnúť vyššiu pevnosť pre projekty zahŕňajúce väčšie rozpätia alebo náročnejšie zaťaženie vetrom a snehom. Druh by sa mal vyberať spolu s rozmermi a hrúbkou sekcie.
3. Veľkosť sekcie
Menšie profily ako Z100–Z140 môžu vyhovovať ľahším sekundárnym konštrukciám. Z160–Z200 možno zvážiť pre mnoho skladových a dielenských aplikácií, zatiaľ čo Z220–Z300 je možné zvoliť tam, kde technické výpočty vyžadujú väčšie rozmery sekcií.
4. Hrúbka steny
Dostupná hrúbka sa môže pohybovať od približne 1,2 do 3,0 mm. Hrúbka by sa však nikdy nemala vyberať nezávisle. Správnu hrúbku ovplyvňujú rozpätie, rozstup väzníc, zaťaženie vetrom, snehové zaťaženie, podmienky pripojenia a konštrukčné výpočty.
5. Servisné prostredie
Prírodná čierna oceľ je najvhodnejšia pre suché, uzavreté prostredie. Budovy vystavené dažďu, kondenzácii, posypovej soli, pobrežnému vzduchu, poľnohospodárskej vlhkosti alebo korozívnym chemikáliám vo všeobecnosti vyžadujú vhodné riešenie na ochranu proti korózii, ako je pozinkovaný profil Z.
Oceľ s profilom Z vs. oceľ s profilom C
Sekcie Z a C sa široko používajú ako sekundárne konštrukčné prvky, ale ich geometria ich robí vhodnými pre rôzne usporiadania spojov.
| Porovnanie | Profil Z Oceľ | Oceľ profilu C |
|---|---|---|
| Primárne použitie | Strešné a stenové väznice | Strešné a stenové väznice |
| Prekrývajúce sa | Príruby podporujú priame prekrytie | Menej prirodzene vhodné na súvislé prekrývanie |
| Strešný hrebeň | Vhodné pre usporiadanie súvislých väzníc | Závisí viac od konštrukcie pripojenia |
| Veľkošikmé strechy | Obzvlášť praktické tam, kde sú potrebné presahy | Môže byť tiež použitý v závislosti od inžinierskeho dizajnu |
| Strechy s plytkým sklonom | Dá sa použiť | Bežná možnosť |
| Štrukturálna úloha | Sekundárne rámovanie / väznica | Sekundárne rámovanie / väznica |
Kľúčovým rozdielom nie je len profil v tvare písmena. Odsadené príruby sekcie Z poskytujú praktickú výhodu, keď je potrebné, aby sa susedné väznice prekrývali. Viac informácií o súvisiacich konštrukčných profiloch nájdete v sortimente profilov konštrukčnej ocele.
Aké kontroly kvality sú dôležité?
Pre Z väznice rozmerová presnosť priamo ovplyvňuje spojenie s primárnym oceľovým rámom a strešnými panelmi. Profesionálny systém výroby a kontroly by sa preto mal zamerať na suroviny aj hotové profily.
- Kontrola kvality ocele a vstupnej cievky
- Overenie hrúbky steny
- Kontrola výšky sekcie a rozmerov príruby
- Kontrola priamosti profilu a krútenia
- Overenie dĺžky rezu
- Kontrola polohy preddierovaného otvoru
- Kontrola stavu hrán a povrchu
- Záverečná vizuálna a rozmerová kontrola pred odoslaním
Výrobný prístup spoločnosti Rongheng kombinuje kontrolu oceľových zvitkov, progresívne valcovanie, CNC rezanie, voliteľné dierovanie, vyrovnávanie a konečnú kontrolu rozmerov. Tento proces pomáha dodať Z sekcie s konzistentnou geometriou pre projektovú inštaláciu.
Často kladené otázky
Q1: Na čo sa hlavne používa oceľ s profilom Z tvarovaná za studena?
Používa sa hlavne ako sekundárny konštrukčný prvok, najmä strešné a stenové väznice v ľahkých oceľových budovách, skladoch, dielňach, logistických zariadeniach a iných vhodných konštrukciách.
Otázka 2: Prečo zvoliť sekciu Z namiesto sekcie C?
Primárnou výhodou je odsadená konfigurácia príruby v tvare Z, ktorá umožňuje prekrytie susedných väzníc. To môže byť obzvlášť užitočné pre súvislé usporiadanie podpery strechy okolo hrebeňov a striech s veľkým sklonom.
Q3: Aké triedy materiálov sú k dispozícii?
Bežné možnosti zahŕňajú Q235B a Q355B. Príslušná trieda by sa mala určiť podľa konštrukčného návrhu, rozpätia, podmienok zaťaženia, požiadaviek na pripojenie a príslušných špecifikácií.
Q4: Je možné prispôsobiť oceľ z profilu Z?
áno. Rozmery sekcií, hrúbka steny, pevná dĺžka, spojovacie otvory, rohové rezy a uhlové koncové rezy môžu byť koordinované podľa projektových výkresov a výrobných požiadaviek.
Q5: Je prírodná čierna oceľ profilu Z vhodná na vonkajšie použitie?
Prírodná čierna oceľ profilu Z je vhodná predovšetkým do suchého, uzavretého, nekorozívneho prostredia. Vonkajšie, pobrežné, vlhké prostredie, vystavené dažďu alebo chemicky agresívne prostredie by malo vo všeobecnosti používať vhodnú ochranu proti korózii.
Záver
Oceľ s profilom Z tvarovaná za studena ponúka praktickú kombináciu ľahkej konštrukcie, konzistentných rozmerov, užitočného ohýbacieho výkonu a možnosti prekrývajúceho sa spojenia. Tieto vlastnosti ho robia obzvlášť cenným pre strešné väznice a sekundárne konštrukcie v skladoch, priemyselných dielňach, logistických budovách a iných vhodných ľahkých oceľových konštrukciách.
Správny produkt by sa mal vybrať podľa sklonu strechy, rozpätia konštrukcie, triedy materiálu, veľkosti sekcie, hrúbky steny, konštrukcie spojenia, podmienok zaťaženia a prevádzkového prostredia. Pre suché vnútorné budovy môžu byť prírodné čierne Z profily ekonomickým riešením, zatiaľ čo exponované alebo korozívne prostredie môže vyžadovať pozinkované alebo inak chránené profily.
Ak získavate Z väznice pre novú oceľovú budovu, rekonštrukciu skladu alebo projekt strechy s veľkým sklonom, Rongheng môže podporovať štandardné a prispôsobené požiadavky vrátane rozmerov sekcií, pevných dĺžok a vopred vyrazených spojovacích otvorov. Podeľte sa o svoje výkresy, špecifikácie, množstvo a podmienky aplikácie s naším tímom akontaktujte násna vhodné riešenie za studena tvarovanú oceľ z profilu Z a cenovú ponuku projektu.
