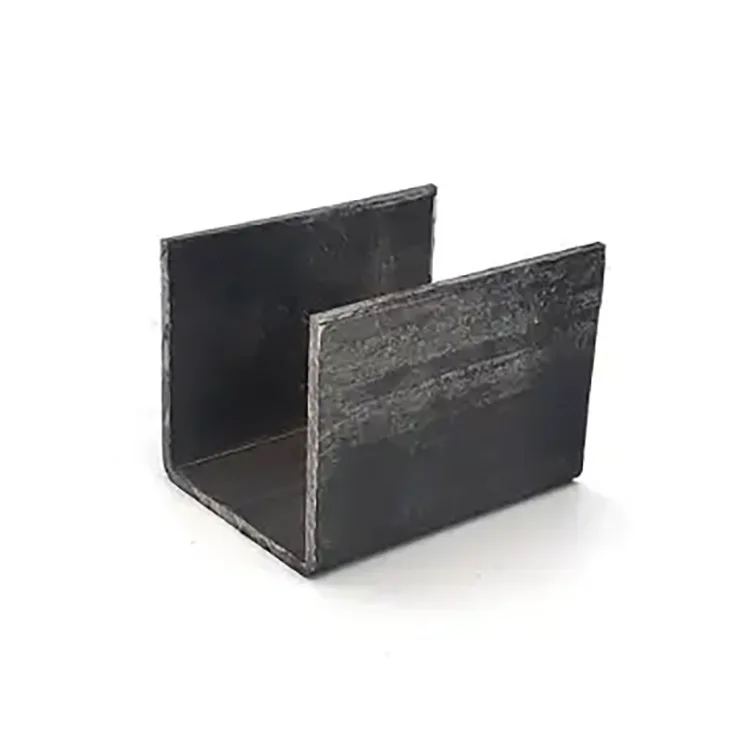

Oceľové U-kanályje konštrukčný profil v tvare U používaný v oceľových nosných systémoch, rámoch zariadení, vodiacich koľajniciach, konzolách a zabudovaných konštrukciách. Jeho otvorená geometria kanála poskytuje praktickú kombináciu priestoru sekcie, bočnej stability a prispôsobivosti inštalácie.
Rongheng Intelligent Manufacturing dodáva štandardné profily kanálov, ako aj prispôsobené profily na základe výkresov, vrátane špeciálnej šírky kanála, hĺbky, hrúbky steny, pevnej dĺžky a pozícií otvorov.
|
Otvoriť geometriu kanála
Prierez v tvare U poskytuje otvorený kanálový priestor pre konštrukčnú podporu, pripojenie a inštalačné usporiadanie. |
Viac veľkostí sekcií
K dispozícii sú bežné rozsahy výšky, šírky nôh a hrúbky steny, pričom neštandardné rozmery zodpovedajú projektovým výkresom. |
Možnosti spracovania
Rezanie, dierovanie, vŕtanie, skosenie a zrážanie hrán je možné usporiadať podľa požadovaného procesu inštalácie alebo výroby. |
| Špecifikácia | Dostupný rozsah |
|---|---|
| Výška sekcie | 30 mm – 300 mm |
| Šírka nôh | 25 mm – 250 mm |
| Hrúbka steny | 2,0 mm – 12,0 mm |
| Štandardná dĺžka | 6 m, 9 m, 12 m |
| Dĺžka | K dispozícii sú neštandardné pevné dĺžky |
| Bežné materiály | Q235B, Q355B, SS400, A36 |
| Špeciálne materiály | Možno prispôsobiť podľa požiadaviek projektu |
Rôzne aplikácie môžu vyžadovať rôzne hĺbky, šírky, hrúbky alebo rozmiestnenie spojov. Namiesto obmedzenia dodávok na štandardné profily môže Rongheng organizovať výrobu na mieru podľa výkresov a rozmerových požiadaviek.
|
Šírka kanála
Prispôsobené podľa požadovaného priestoru pripojenia a usporiadania inštalácie. |
Hĺbka kanála
Prispôsobené požadovaným rozmerom sekcie a konštrukčnému usporiadaniu. |
Hrúbka steny
Dostupné v rámci dodávaného rozsahu 2,0–12,0 mm alebo podľa požiadaviek projektu. |
Pevná dĺžka
Štandardné dĺžky 6 m, 9 m a 12 m, s možnosťou neštandardného rezu. |
| Povrch | Hlavná charakteristika | Typická úvaha |
|---|---|---|
| Čierna oceľ | Standard untreated steel surface | Vhodné, keď nie je potrebná dodatočná povrchová úprava v štádiu dodávky |

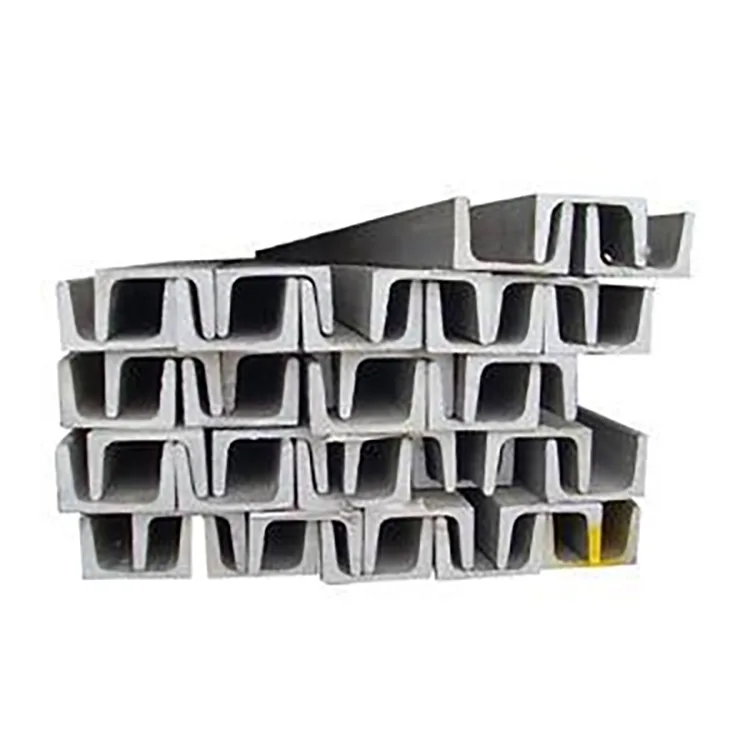

| Žiarovo pozinkované | Zinkový povlak poskytuje dodatočnú ochranu proti korózii | Vhodné pre vonkajšie konštrukcie alebo konštrukcie vystavené vlhkosti |
| Zinok-hliník-horčík | Možnosť náteru proti korózii | Možno zvážiť podľa prostredia projektu |
| Maľované | Ochranný náter nanesený na oceľový povrch | Používa sa podľa požiadaviek na vzhľad a ochranu proti korózii |
|
Rezanie na dĺžku
Profily je možné dodať v štandardných dĺžkach alebo narezať podľa zadaných rozmerov. |
Dierovanie a vŕtanie
Inštalačné otvory je možné pripraviť podľa dodaných výkresov a požiadaviek na umiestnenie otvorov. |
|
Skosenie a skosenie
Koncové spracovanie môže byť usporiadané tam, kde je to potrebné pre výrobu alebo montáž. |
Exportné balenie
Pre exportné objednávky je možné zabezpečiť antikorózne balenie, identifikáciu a prepravu zmiešaných kontajnerov. |
|
Podpora oceľovej konštrukcie
Nosné prvky a konštrukčné spojenia vo výrobných halách a oceľových konštrukciách. |
Systémy záclonových stien
Kýly, prvky rámu a konštrukčné spojovacie prvky. |
Rámy vybavenia
Základy zariadení, vodiace podpery a konštrukčné montážne komponenty. |
|
Sklad a logistika
Komponenty pre skladové regály a logistické dopravné zariadenia. |
Železničná doprava a tunely
Podporné komponenty používané v železničných tranzitných a tunelových inžinierskych konštrukciách. |
PV podporné štruktúry
Nosné a proti korózii chránené konštrukčné prvky pre fotovoltaické systémy. |
|
Vstavané diely a posuvné kanály
Vstavané komponenty a inštalačné sloty, kde sa vyžaduje profil kanála. |
Kontajnery a rámy vozidiel
Konštrukčné rámové komponenty pre kontajnery, podvozky vozidiel a špeciálne vybavenie. |
Priemyselné platformy
Komponenty pre plošiny údržby, prístupové konštrukcie a ochranné konzoly. |
Ak váš projekt vyžaduje špeciálny profil kanála, ako základ pre vyhodnotenie výroby možno použiť výkres alebo rozmery rezu.
V prípade potreby uveďte požadovanú výšku, šírku nohy, hrúbku steny, dĺžku, materiál, povrchovú úpravu a rozmiestnenie otvorov.
| Informácie o projekte | Prečo na tom záleží |
|---|---|
| Rozmery sekcie | Určuje požadovanú geometriu profilu |
| Hrúbka steny | Súvisí so špecifikovanou sekciou a požiadavkami aplikácie |
| Pevná dĺžka | Umožňuje dodávku v súlade s výrobnými alebo inštalačnými rozmermi |
| Rozloženie otvorov | Pomáha koordinovať profil s konzolami a upevňovacími prvkami |
| Servisné prostredie | Pomáha určiť, či je potrebná dodatočná ochrana povrchu |
| Môžete dodať neštandardné rozmery kanálov? | áno. Špeciálna šírka kanála, hĺbka, hrúbka steny a pevné dĺžky môžu byť vyhodnotené podľa projektových výkresov a požiadaviek. |
| Môžu byť inštalačné otvory pripravené pred odoslaním? | áno. Dierovanie alebo vŕtanie je možné usporiadať, keď je poskytnutý požadovaný priemer otvoru, poloha a množstvo. |
| Akú povrchovú úpravu mám zvoliť? | Výber závisí od prostredia služby. Čierna oceľ sa môže použiť tam, kde nie je potrebná dodatočná ochrana proti korózii v štádiu dodávky, zatiaľ čo v prípade potreby povrchovej ochrany možno zvážiť žiarové zinkovanie, zinok-hliník-horčík alebo lakovanie. |
| Môžu byť oceľové U-kanály použité ako vodiaca koľajnica alebo posuvný kanál? | Môže sa použiť v systémoch vodiacich a posuvných kanálov, kde rozmery sekcie a požiadavky na inštaláciu zodpovedajú dizajnu zariadenia alebo zostavy. |
Pošlite nám výkres rezu, rozmery alebo požiadavky na aplikáciu. Inteligentná výroba Rongheng môže koordinovať výber materiálu, výrobu profilov, povrchovú úpravu, rezanie, spracovanie otvorov a exportné balenie podľa požiadaviek objednávky.
