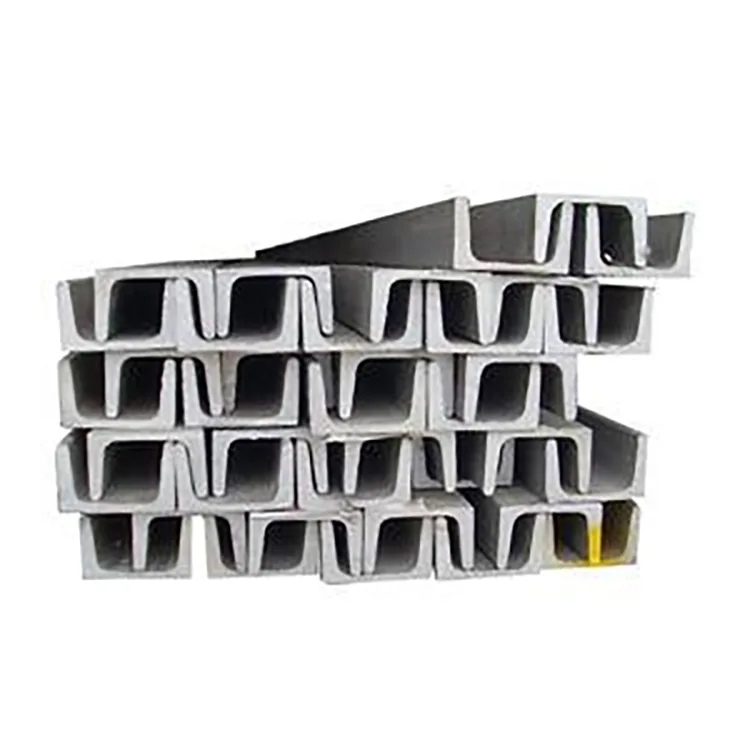

Pozinkovaný U-kanál

Pozinkovaný U-kanál sa vyberie, keď projekt vyžaduje otvorenú oceľovú časť na upevnenie, umiestnenie alebo podopretie komponentov vonku, a nie uzavretú rúrku alebo konvenčnú C/Z väznicu.

Sekcia v tvare U vytvára súvislú základňu a bočné príruby na skrutkovanie, upnutie a spojenie. Bežne sa používa pre základne zariadení, podpery potrubí, fotovoltaické konštrukcie, vonkajšie rámy, zabudované podpery a komunálne inštalácie.

Výrobná postupnosť je dôležitá. Oceľový pás sa najprv valcuje do požadovaného U profilu, nasleduje rezanie a dierovanie. Hotový profil je následne chemicky predupravený a žiarovo zinkovaný. Tento prístup zabraňuje ohýbaniu pozinkovaného pásu do konečného tvaru a poskytuje zinkovú ochranu tvarovanej časti, vrátane vnútra U kanála.

Pre vonkajšie projekty nie je správna kombinácia jednoducho „hrubší zinok = lepší“. Veľkosť prierezu, trieda ocele, hrúbka steny, konštrukčné zaťaženie, prostredie vystavenia a predpokladaná doba prevádzky by sa mali posudzovať spoločne.

Sekcia Na geometrii záleží

Hlavnou výhodou U kanála je jeho otvorená geometria.

Spodná časť poskytuje súvislú nosnú plochu, zatiaľ čo dve bočné príruby možno použiť na skrutkové spoje, svorky, konzoly a polohovacie komponenty. To je užitočné tam, kde inštalatéri potrebujú prístup k pripojeniu z otvorenej strany.

V porovnaní so sekciou C alebo sekciou Z je kanál U vo všeobecnosti vhodnejší pre základne zariadení, podpery rúr a polohovacie konštrukcie. Profily C a Z sa častejšie vyberajú podľa ich konštrukčného správania ako väznice alebo rámové prvky.

Pre projekt zahŕňajúci fotovoltaické zariadenia, vonkajšie potrubia alebo podpery strojov môže preto U sekcia znížiť potrebu dodatočných vyrobených konzol.

Technické špecifikácie

Prečo najskôr formovať a neskôr galvanizovať?

Pre tento typ produktu by sa tvárnenie a väčšina výroby mala dokončiť pred žiarovým zinkovaním.

Výrobná cesta je:

Kontrola oceľových pásov → vyrovnávanie → valcovanie U-profilu → rezanie CNC → dierovanie a opracovanie rohov → vyrovnávanie → odmasťovanie → morenie → tavenie → sušenie → žiarové zinkovanie → chladenie/pasivácia → kontrola zinku → výstupná kontrola → balenie

Táto postupnosť umožňuje výrobcovi kontrolovať konečné rozmery U-profilu pred galvanizáciou.

Znamená to tiež, že otvory, rohy a vnútro tvarovaného profilu sú spracované ako súčasť hotového profilu, a nie spoliehať sa na povlak, ktorý musí prežiť následné tvarovacie operácie.

Po galvanizácii sa treba vyhnúť zbytočnému ohýbaniu alebo ťažkému tvarovaniu. Ak je potrebné materiál zvárať alebo rezať na pracovisku, poškodenú zinkovú oblasť treba vyčistiť a opraviť vhodným náterom bohatým na zinok.

Výber zinkového povlaku

Zinkový povlak by mal zodpovedať skutočnému koróznemu prostrediu.

85 μm+ je vhodná ako východisková špecifikácia pre bežné vonkajšie aplikácie vo vnútrozemských oblastiach, kde je expozícia relatívne mierna.

Pre 120–180 μm možno náter zvážiť pre vlhké továrne, poľnohospodárske zariadenia a zariadenia na chov dobytka, zariadenia na brehu rieky a iné miesta s odolnejšou vlhkosťou.

Pre 200–275 μm je ťažší náter určený pre projekty so silnejším vystavením korózii, ako sú pobrežné oblasti, prístavy, chemické zariadenia a prostredia s odpadovými vodami. Presná požiadavka na povrchovú úpravu by sa mala ešte potvrdiť podľa projektovej kategórie korózie a príslušnej špecifikácie.

Hrubšia vrstva zinku nekompenzuje poddimenzovaný oceľový profil. Ochrana proti korózii a konštrukčný návrh by sa mali posudzovať oddelene.

Q235B alebo Q355B?

Kvalita ocele by sa mala riadiť skôr konštrukčným zaťažením ako požiadavkou na zinok.

Q235B je praktickou voľbou pre bežné podpery zariadení, vonkajšie konzoly, podpery potrubí, fotovoltaické pomocné konštrukcie a všeobecné komunálne aplikácie.

Q355B je vhodnejší pre aplikácie s vyšším zaťažením, ako sú veľké základne zariadení, ťažšie nosné konštrukcie, silné veterné alebo snehové podmienky a projekty, kde konštrukčný návrh vyžaduje oceľ s vyššou pevnosťou.

Pre dodávaný sortiment je Q355B opísaný tak, že poskytuje približne o 30 % vyššiu nosnosť pri rovnakej veľkosti sekcie v príslušných konštrukčných podmienkach. Malo by sa to považovať skôr za porovnanie projektu/návrhu než za univerzálne pravidlo nahradenia; záverečná časť by sa mala skontrolovať vzhľadom na technické zaťaženie.

Veľkosť kanála U a hrúbka steny

Rad U80–U300 umožňuje prispôsobenie sekcie rôznym nosným zaťaženiam.

U80–U120 možno použiť na podpery svetlovodov, držiaky malých zariadení, polohovacie komponenty a sekundárne konštrukcie skleníkov.

U140 – U200 pokrýva mnoho bežných vonkajších podporných aplikácií, vrátane fotovoltaických pomocných štruktúr, základne zariadení a komunálnych inštalácií.

U220–U300 je vhodnejší pre ťažšie základne zariadení, väčšie nosné konštrukcie a projekty vyžadujúce väčšiu kapacitu sekcií.

Pre hrúbku steny:

1,2–1,4 mm: konzoly pre ľahké zaťaženie, polohovacie prvky a iné ako primárne podporné aplikácie

1,5–2,0 mm: bežný rozsah pre vonkajšie nosné konštrukcie a základne zariadení

2,2 – 3,0 mm: väčšie zaťaženie, veľké podpery, oblasti s vysokým vetrom/snežením a aplikácie vyžadujúce väčšiu odolnosť proti deformácii

Konečná hrúbka by sa mala vypočítať zo skutočného rozpätia, spôsobu pripojenia a aplikovaného zaťaženia.

Aplikácie

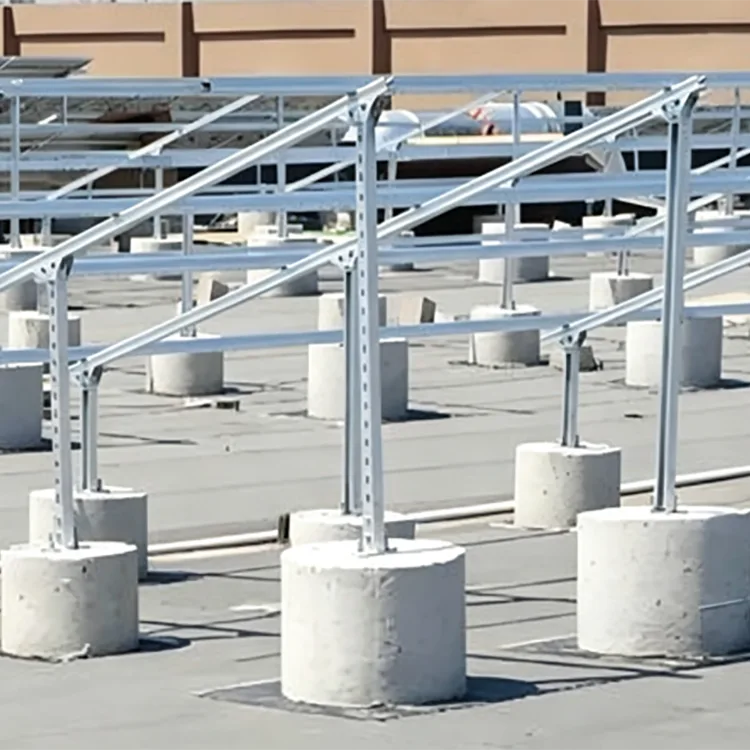

Fotovoltaické a veterné elektrárne

Pozinkované U-profily môžu byť použité pre základne zariadení, upevňovacie prvky, polohovacie konštrukcie a pomocné podpery vo vonkajších inštaláciách obnoviteľnej energie. Ak má projekt 25-ročnú konštrukčnú požiadavku, zinkový povlak by sa mal vyberať podľa skutočnej environmentálnej expozície a nie špecifikovať rovnaký povlak pre každé miesto.

Pobrežné a prístavné oblasti

Soľný sprej a pretrvávajúca vlhkosť urýchľujú koróziu na exponovanej oceli. Pozinkované profily v tvare U s hrubším náterom možno použiť na podpery vonkajších zariadení, zapustené základne a upevňovacie konštrukcie, kde je vhodná geometria profilu.

Hospodárske zvieratá a poľnohospodárske zariadenia

Vetracie systémy, potrubia, podpery zariadení a konštrukcie skleníkov môžu byť vystavené vysokej vlhkosti a atmosfére obsahujúcej amoniak. Pozinkovaná oceľ poskytuje v týchto podmienkach lepšiu ochranu proti korózii ako nechránená čierna oceľ.

Chemické zariadenia a zariadenia na čistenie odpadových vôd

Podpery zariadení, upevňovacie konštrukcie rúr a vonkajšie rámy môžu ťažiť zo žiarového zinkovania tam, kde je prostredie kompatibilné s pozinkovanou oceľou. Pri vysoko agresívnom chemikálii by mal byť kompletný antikorózny systém špecifikovaný podľa chemického média.

Mestské vonkajšie stavby

Aplikácie zahŕňajú základne zábradlia, podpery súvisiace s osvetlením, upevňovacie konštrukcie dopravných zariadení, krajinné rámy a iné vonkajšie oceľové komponenty.

Továrenské vonkajšie podpery

Môže sa použiť na odkryté potrubia, podpery zariadení, vonkajšie upevňovacie konštrukcie a pomocné podpery okolo priemyselných závodov.

Dve typické projektové aplikácie

Pobrežný priemyselný park

Pre projekt podpory vonkajšieho vybavenia približne 2 km od pobrežia bol vybraný pozinkovaný U profil Q355B s 220 μm zinkovým povlakom pre podpery zariadení a zabudované základne. Ťažší povlak bol špecifikovaný z dôvodu vystavenia soľnej hmle, zatiaľ čo oceľ s vyššou pevnosťou bola použitá pre požiadavku konštrukčného zaťaženia. U profil tiež zjednodušil umiestnenie zariadenia a skrutkové spoje.

Upgrade zariadenia na chov dobytka

Veľké zariadenie na chov ošípaných a hydiny vyžadovalo podporné prvky odolné voči korózii pre zariadenia a potrubia v prostredí s vysokou vlhkosťou a vystavením amoniaku. Na nosné konštrukcie a upevňovacie prvky boli použité galvanizované U-profily Q235B. Otvorený profil umožnil pohodlnú inštaláciu a nastavenie, zatiaľ čo pozinkovaný povrch znížil potrebu opakovanej koróznej úpravy.

Tam, kde pozinkovaný U-kanál nie je najlepšou voľbou

U kanál by nemal automaticky nahradiť všetky ostatné oceľové profily.

Pre strešné väznice môžu poskytnúť vhodnejšiu konštrukčnú konfiguráciu C alebo Z profily.

Pre uzavreté konštrukčné prvky, kde je dôležitá odolnosť proti krúteniu, uzavretá geometria alebo vzhľad, môžu byť vhodnejšie štvorcové alebo obdĺžnikové duté profily.

Pre suché vnútorné aplikácie môže byť nepotiahnutý za studena tvarovaný U kanál ekonomickejší, ak nie je potrebná ochrana proti korózii.

Pre vysoko agresívne chemické prostredie nemusí samotné žiarové zinkovanie poskytnúť požadovanú ochranu. Chemické médium, koncentrácia, teplota a čas expozície by sa mali pred výberom materiálu preskúmať.

Pozinkovaný kanál U vs čierny kanál U

Základná geometria U-profilu môže zostať rovnaká, ale podmienky použitia sú odlišné.

Kontrola kvality pred dodaním

Kontrola by sa mala týkať tak oceľovej časti, ako aj kvality pozinkovania.

Pred galvanizáciou sa profil U skontroluje na rozmery prierezu, priamosť, skrútenie, polohu otvoru a presnosť rezu. To je dôležité, pretože zinkový povlak neopravuje rozmerové problémy vzniknuté počas tvarovania valcovaním.

Po galvanizácii inšpektori skontrolujú povrch, či neobsahuje holé plochy, nadmerné nahromadenie zinku, odlupovanie, praskliny a iné viditeľné chyby. Hrúbku zinkového povlaku je možné merať podľa dohodnutej kontrolnej metódy.

Pre projektové zákazky je možné dodať materiálové certifikáty, záznamy o rozmerových kontrolách, výsledky kontroly pozinkovania a inú dokumentáciu kvality podľa požiadaviek kupujúceho.

Spracovanie a zákazková výroba

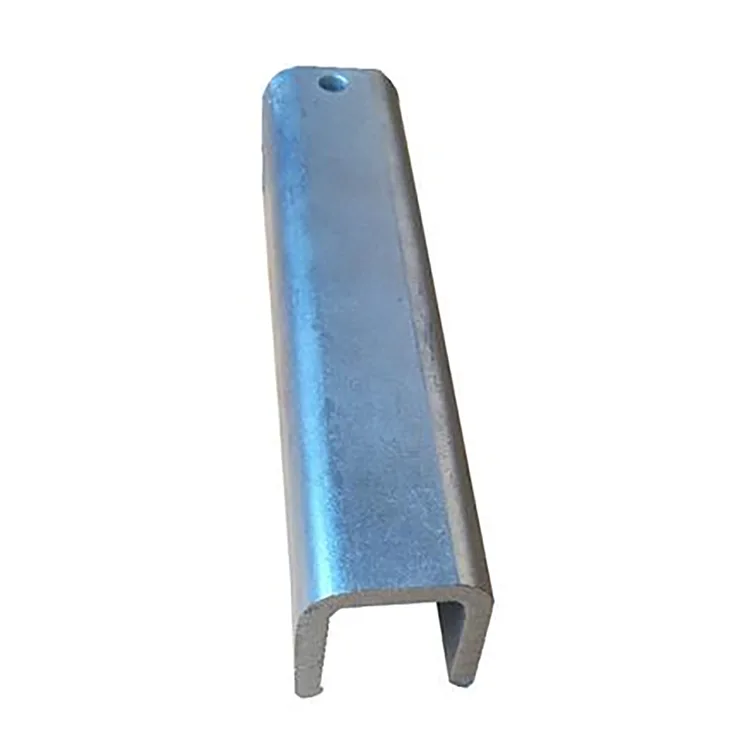

U kanál je možné dodať ako štandardný rovný profil alebo spracovať pred galvanizáciou.

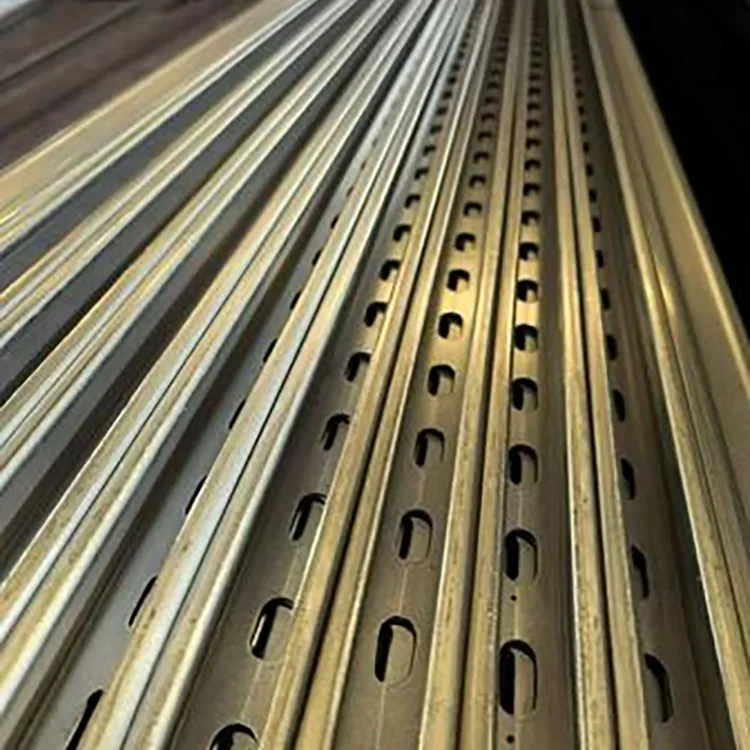

Typické zákazkové operácie zahŕňajú rezanie s pevnou dĺžkou, dierovanie, rezanie rohov, polohovanie otvorov a výrobu neštandardných profilov. Dokončenie týchto operácií pred galvanizáciou pomáha udržiavať spracované plochy chránené konečným zinkovým povlakom.

Pri väčších projektoch by kupujúci mali poskytnúť výkres rezu spolu so vzorom otvorov, požadovanou dĺžkou, triedou ocele, hrúbkou steny a koróznym prostredím. To umožňuje výrobcovi uviesť hotovú špecifikáciu, a nie iba surový U-profil.

Kontrolný zoznam obstarávania

Pred zadaním objednávky potvrďte tieto body:

Veľkosť 1.U sekcie: U80–U300 alebo rozmer špecifický pre daný projekt.

2. Trieda ocele: Q235B alebo Q355B.

3. Hrúbka steny: na základe konštrukčného zaťaženia a rozpätia.

4.Zinkový povlak: 85 μm+, 120–180 μm alebo 200–275 μm podľa expozície.

5. Vzor dier: priemer, rozstup a poloha, ak sa vyžaduje predbežné dierovanie.

6.Length: štandardná alebo projektovo špecifická pevná dĺžka.

7. Použiteľná norma: aktuálna špecifikácia projektu a požadovaná norma galvanizácie.

8. Dokumenty o kontrole: certifikát materiálu, kontrola rozmerov a správa o zinkovaní, ak sa vyžaduje.

Tieto informácie stačia na to, aby ste sa vyhli najčastejšej chybe pri nákupe: porovnávanie galvanizovaných U-profilov iba podľa ceny za tonu, pričom sa neberie do úvahy trieda ocele, hrúbka steny a zinkový povlak.

FAQ

Q1: Môže byť vnútro U kanála pozinkované?

áno. Výrobok sa najskôr vytvaruje a potom žiarovo zinkuje, takže profil v tvare U je pozinkovaný ako hotový profil. Skutočné pokrytie náterom by sa malo overiť podľa dohodnutých požiadaviek na kontrolu.

Q2: Prečo sa uprednostňuje tvarovanie pred galvanizáciou?

Zabraňuje mechanickému formovaniu hotového zinkového povlaku do konečného tvaru U. Rezanie, dierovanie a hlavné tvárniace operácie môžu byť dokončené pred galvanizáciou, po ktorej nasleduje konečná antikorózna úprava.

Q3: Poškodí zváranie pozinkovaný povlak?

Zinkový povlak okolo zvaru je ovplyvnený zváracím teplom. Po zváraní by mala byť oblasť očistená a opravená vhodným náterom bohatým na zinok.

Q4: Môže byť U kanál použitý pre 25-ročné fotovoltaické projekty?

Môže sa použiť tam, kde profil a korózny systém spĺňajú požiadavky projektu. Na pobrežných alebo vysoko korozívnych miestach by sa mal zvážiť ťažší zinkový povlak a prípadne dodatočný ochranný systém.

Q5: Čo je lepšie na vonkajšie použitie, Q235B alebo Q355B?

Ani jedna trieda nie je všeobecne lepšia. Q235B je vhodný pre mnoho konštrukcií s normálnym zaťažením, zatiaľ čo Q355B sa vyberá, keď sa vyžaduje vyššia pevnosť konštrukcie. Trieda by sa mala riadiť technickým výpočtom.

Q6: Aký je rozdiel medzi kanálom U a kanálom C?

U kanál sa bežne používa na základne, upevňovacie, polohovacie a nosné konštrukcie, kde je jeho otvorený profil vhodný na spojenie. C kanál sa častejšie používa ako konštrukčné rámovanie alebo väznicová časť. Správna voľba závisí od dráhy zaťaženia a konštrukcie pripojenia.

Q7: Je možné vyrobiť neštandardné veľkosti kanálov U?

áno. Neštandardné rozmery sekcií, hrúbky stien, dĺžky a vzory otvorov je možné prediskutovať na základe výkresov a požiadaviek projektu.

Q8: Je pozinkovaný U-kanál vhodný pre pobrežné oblasti?

Áno, za predpokladu, že zinkový povlak a konštrukčná špecifikácia sú vybrané pre skutočné prostredie korózie. Pri silnej expozícii soľným postrekom sa môže zvážiť ťažší náter, napríklad 200–275 μm, spolu s požiadavkami projektu na ochranu proti korózii.
