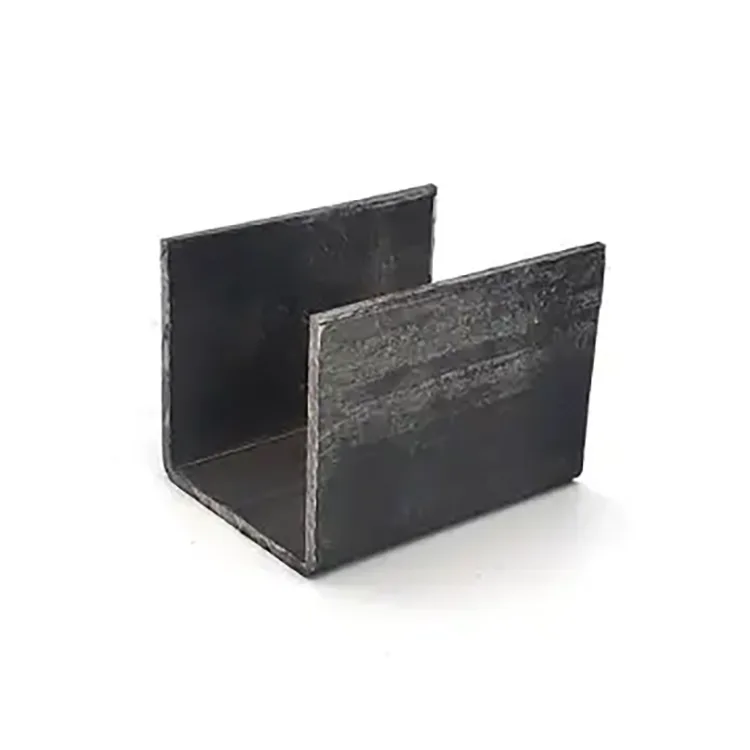

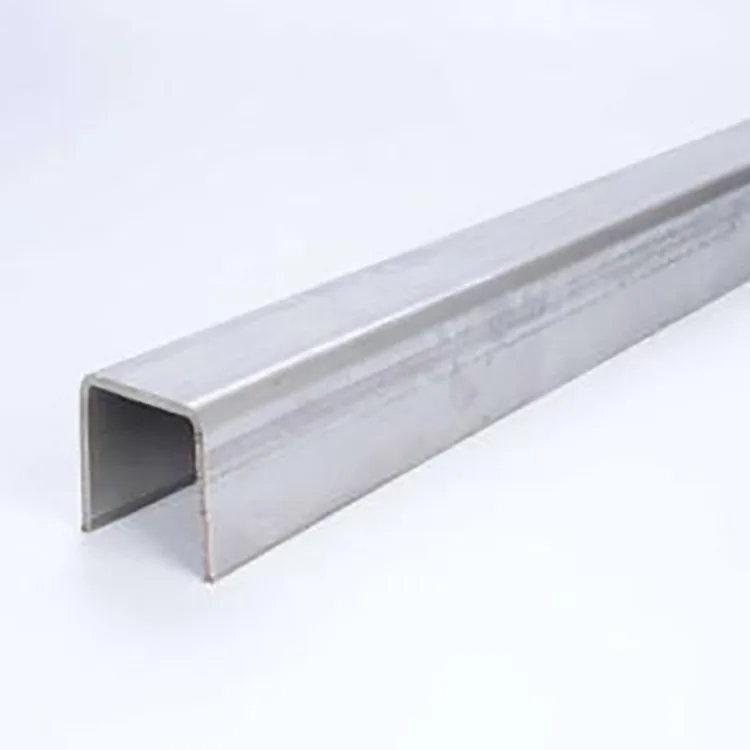

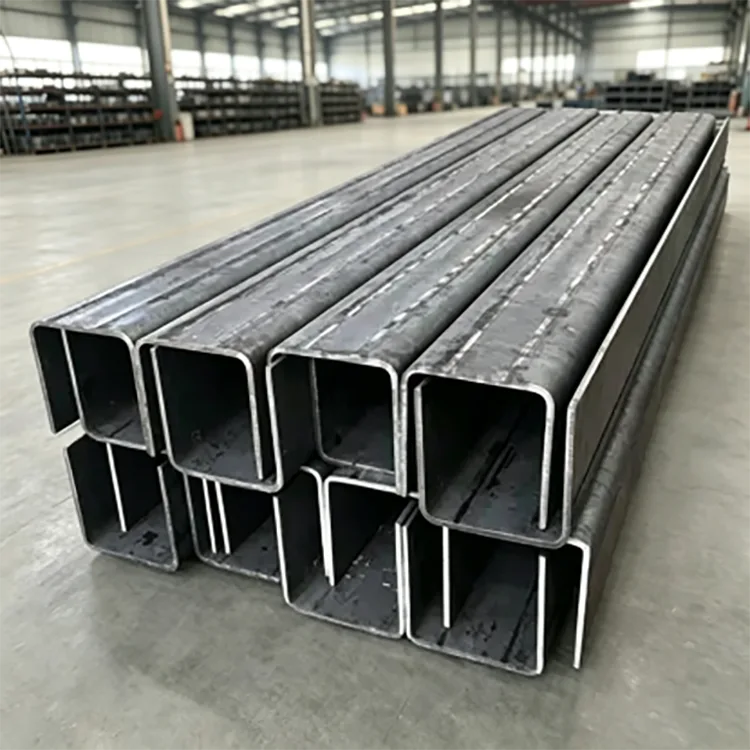

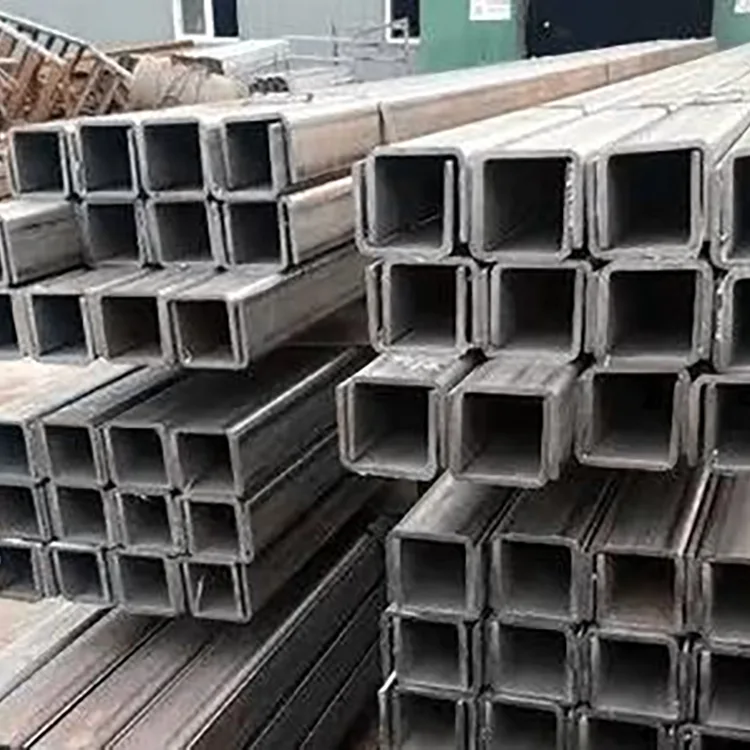

U-kanál tvarovaný za studena

Za studena tvarovaný U-Channel je vyvinutý pre projekty, kde je tradičná kanálová oceľ príliš ťažká a nákladná, zatiaľ čo štvorcové alebo obdĺžnikové rúry sú drahšie alebo menej vhodné na upevnenie a umiestnenie. Sekcia vyrobená z kvalitného oceľového pásu integrovaným tvarovaním za studena pri izbovej teplote má pravidelnú drážku v tvare U, otvorený prístup a presné polohovanie.

V porovnaní s profilmi C a Z, ktoré sa používajú hlavne ako strešné a stenové väznice, je oceľ s kanálmi U vhodnejšia na podpery, upevňovacie kanály, základne zariadení, zabudované časti, podpery rúr, vodiace konštrukcie a rámy skríň. Vďaka otvorenej drážke je tiež vhodný na skrutkovanie, upínanie, vedenie a polohovanie počas inštalácie.

Z tohto dôvodu je obzvlášť vhodný pre suché vnútorné dielne, uzavreté továrne a iné nekorozívne prostredie bez dažďa, soľnej hmly alebo pôsobenia kyselín a zásad, najmä tam, kde je potrebné kontrolovať náklady na materiál a efektivitu inštalácie.

Technické špecifikácie

Štandardný výrobný proces

Výroba začína vstupnou kontrolou oceľového zvitku, po ktorej nasleduje automatické vyrovnanie a vyrovnanie, aby sa uvoľnilo napätie materiálu. Pás potom prechádza viacerými stanicami na valcovanie, aby sa postupne vytvoril profil v tvare písmena U, po ktorom nasleduje presné dimenzovanie, servo CNC rezanie s pevnou dĺžkou a voliteľné automatické dierovanie alebo rezanie rohov.

Hotové profily sa pred úplnou vizuálnou a rozmerovou kontrolou, zväzovaním a skladovaním opäť vyrovnajú.

Kontrola oceľových zvitkov → vyrovnávanie a vyrovnávanie → progresívne valcovanie za studena → dimenzovanie prierezu U → rezanie CNC s pevnou dĺžkou → dierovanie/rezanie rohov → sekundárne vyrovnávanie → rozmerová a vizuálna kontrola → zväzovanie a skladovanie

Na rozdiel od profilov valcovaných za tepla tento proces nepoužíva fázu valcovania pri vysokej teplote. Umožňuje kontrolovať rozmery profilu, priamosť, polohu otvorov a geometriu hrán počas kontinuálneho tvárnenia, čo je užitočné pri projektoch vyžadujúcich presnú montáž.

Čím sa odlišuje U Channel Steel

Ľahký dizajn s nižšími celkovými nákladmi

Tvárnenie za studena zvyšuje pevnosť ocele prostredníctvom mechanického spevnenia, čo umožňuje, aby sa vo vhodných aplikáciách použil tenší profil namiesto ťažšieho tradičného kanála. Výsledkom je nižšia spotreba ocele a znížené náklady na dopravu, zdvíhanie a inštaláciu.

V typických aplikáciách s nízkou a strednou podporou môže byť dizajn tvarovaný za studena o viac ako 30 % ľahší ako tradičná kanálová oceľ, čo pomáha znižovať náklady na materiál, dopravu a prácu.

Drážka v tvare U na upevnenie a umiestnenie

Otvorená časť v tvare U je jednou z jeho hlavných praktických výhod. Poskytuje pohodlný povrch na upevnenie štrbín, vedenie, obmedzenie, umiestnenie zariadenia, upnutie potrubia a zabudovanú konštrukciu.

Toto je tiež miesto, kde sa profil líši od ocele C a Z. Profily C a Z sa bežne vyberajú pre väznice, zatiaľ čo oceľ s kanálmi U sa častejšie používa tam, kde samotný profil musí fungovať ako nosný, základný, vodiaci alebo upevňovací kanál.

Rozmerová presnosť pre priamu montáž

Profily sa formujú na automatickej linke na valcovanie a prechádzajú procesmi kalibrovania a vyrovnávania. To pomáha udržiavať konzistentné rozmery sekcií, rovné hrany a kontrolované krútenie.

Pre projekty využívajúce vopred vyrazené otvory alebo prvky s pevnou dĺžkou je cieľom dodať komponenty, ktoré sa dajú priamo zmontovať, a nie opakovane rezať alebo opravovať na mieste.

Jednoduché rezanie, zváranie a vŕtanie

Prírodný povrch z čiernej ocele nemá galvanizovaný povlak, na ktorý je potrebné myslieť pri rezaní alebo zváraní. Materiál môže byť rezaný, vŕtaný, zváraný alebo ohýbaný podľa požiadaviek výroby.

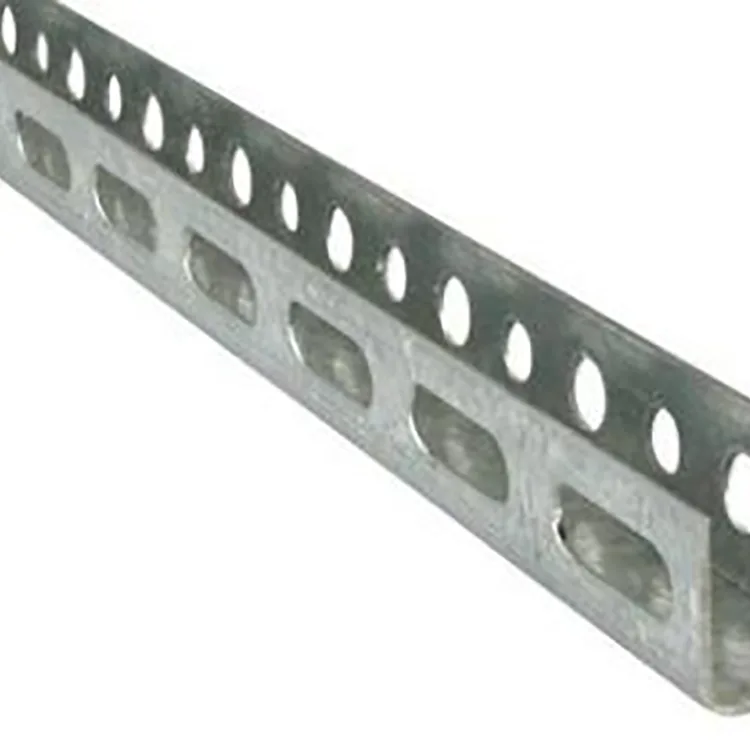

Pred odoslaním je možné vyrobiť aj vopred vyrazené otvory, štrbiny, rohové rezy a časti s pevnou dĺžkou, čím sa zníži množstvo spracovania na mieste potrebného na renováciu a projekty podpory zariadení.

Čistá sekcia a bežný vzhľad

Správne tvarovaný U profil má rovný povrch, pravidelné hrany a konzistentnú geometriu. Po montáži si komponenty dokážu zachovať rovnomerné medzery a elegantný celkový vzhľad, vďaka čomu sú vhodné nielen pre funkčné oceľové konštrukcie, ale aj pre viditeľné vnútorné konštrukcie, dielne a výstavné alebo predvádzacie priestory.

Riešenie bežných problémov projektu

Nižšie náklady na materiál a inštaláciu:

Tenkostenná konštrukcia tvarovaná za studena môže znížiť hmotnosť o 30 %+ v porovnaní s tradičnou kanálovou oceľou, čo môže znížiť náklady na dopravu, zdvíhanie a prácu.

Menšia oprava stránky:

CNC valcovanie a vyrovnávanie poskytujú konzistentné rozmery a priamosť, čo pomáha znižovať rezanie, vŕtanie a korekčné práce po dodaní.

Rýchlejšia inštalácia:

Štandardnú drážku v tvare U možno použiť priamo na upevnenie, vedenie, podopretie a umiestnenie. S vopred vyrazenými otvormi alebo štrbinami je možné zostaviť mnoho komponentov bez dodatočnej výroby na mieste.

Lepšie prispôsobenie ľahkým konštrukciám:

Vytvrdzovanie za studena zlepšuje pevnosť tvarovaného profilu, vďaka čomu je vhodný pre ľahké a stredne zaťažené podpery, konzoly zariadení, podpery rúr a uzavreté konštrukcie, keď je profil správne vybraný pre zaťaženie.

Real Project Applications

Prípad 1: Systém podpory vybavenia pre inteligentnú výrobnú dielňu

Projekt zahŕňal modernú inteligentnú výrobnú dielňu so suchým vnútorným prostredím s kontrolovanou prašnosťou. Zákazník potreboval veľké množstvo konzol na upevnenie zariadení a rámov na podoprenie rúr s požiadavkami na štrukturálnu stabilitu, vysokú rovinnosť a kontrolované náklady na projekt.

Vybraný materiál bol Q235B U-Channel tvarovaný za studena, U100–U140, s hrúbkou steny 1,5–2,0 mm a vopred vyrazenými polohovacími otvormi.

Drážka v tvare U spĺňala požiadavky na umiestnenie zariadenia a upevnenie potrubia bez dodatočného zvárania na mieste. Účinnosť inštalácie sa zvýšila o 40 %, zatiaľ čo ľahká konštrukcia znížila požiadavky na prepravu a zdvíhanie. V porovnaní s tradičným riešením z kanálovej ocele sa celkové náklady na projekt znížili o 23 %.

Vysoká rovinnosť profilu tiež pomohla zabrániť odchýlkam pri inštalácii okolo zariadenia. Dokončený nosný systém zostal stabilný a bez uvoľnenia, s úhľadným usporiadaním dielne a jednorazovým akceptovaním projektu.

Prípad 2: Modernizácia vnútornej konštrukcie staršej továrne

Starší priemyselný závod si vyžadoval nové vnútorné priečky, podpery zariadení a konštrukcie na upevnenie potrubí. Keďže existujúca budova mala obmedzenú nosnosť, ťažké oceľové profily neboli vhodné na rekonštrukciu.

Projekt používal Q235B U-Channel tvarovaný za studena vo viacerých veľkostiach podľa rôznych požiadaviek na podporu.

Ľahká časť pomohla splniť obmedzenia zaťaženia existujúcej budovy bez zbytočného zvýšenia konštrukčného zaťaženia. Jeho kompaktný tvar sa tiež dal ľahšie inštalovať v stiesnených priestoroch okolo existujúcich zariadení a potrubí.

Po inštalácii modernizované konštrukcie poskytli stabilnú podporu pri zachovaní čistého usporiadania, vďaka čomu je kanál U vhodný na renováciu ľahkej vnútornej továrne.

Ako vybrať správny kanál U

Podľa prostredia:

Odporúča sa hlavne pre suché, vetrané vnútorné prostredie bez priameho dažďa alebo korozívneho pôsobenia. Vo vlhkých dielňach je potrebné zvážiť dodatočný ochranný náter proti hrdzi. Vonkajšie, soľné a silne korozívne prostredie si vyžaduje vhodný ochranný náter alebo iný oceľový profil.

Podľa materiálu:

Q235B je vhodný pre všeobecné ľahké podpery, konzoly a konštrukcie krytov. Q355B sa odporúča, keď sa vyžaduje vyššia pevnosť, ako sú väčšie rozpätia, ťažšie základne zariadení alebo výstužné práce.

Podľa veľkosti sekcie:

U80–U120 možno použiť pre menšie podpery potrubí a zariadení. U140–U200 je vhodný pre hlavné konštrukcie krytu a základne stojanov. Pre ťažšiu výstuž a väčšie podklady možno uvažovať s väčšími profilmi ako U250–U300 podľa skutočného zaťaženia.

Podľa hrúbky steny:

0,8–1,2 mm sa všeobecne používa na ľahké polohovanie a nenosné aplikácie; 1,5–2,0 mm je vhodný pre bežné nosné konštrukcie; 2,5–3,0 mm je určený pre ťažšie nosné a výstužné aplikácie.

Konečná veľkosť sekcie by mala byť potvrdená skôr podľa rozpätia, zaťaženia, spôsobu upevnenia a podmienok inštalácie, než len podľa veľkosti profilu.

Povrchové a aplikačné prostredie

Štandardný výrobok je dodávaný ako prírodná čierna oceľ bez pozinkovaného náteru. Vďaka tomu je následné rezanie, zváranie a vŕtanie jednoduché a umožňuje kupujúcemu v prípade potreby aplikovať základný náter, farbu alebo inú vhodnú povrchovú úpravu.

Produkt je najvhodnejší pre:

Suché vnútorné továrne a dielne

Nosné rámy zariadení

Nosné konštrukcie rúr a káblov

Základy vybavenia

Vnútorné priečky a ohrádky

Zabudované oceľové komponenty

Vodiace a polohovacie konštrukcie

Projekty renovácie ľahkej ocele

Pre vonkajšie konštrukcie, pobrežné oblasti, pretrvávajúcu vlhkosť alebo prostredie vystavené kyselinám a zásadám je potrebné pred výrobou špecifikovať ochranu proti korózii.

Zákazkové spracovanie a hromadné dodávky

U kanál môže byť vyrobený podľa projektových výkresov a nie obmedzený na štandardné veľkosti zásob. Dostupné spracovanie zahŕňa preddierované otvory, drážky, rezanie rohov, rezanie pod uhlom, rezanie s pevnou dĺžkou a neštandardné rozmery.

Pri projektoch využívajúcich opakované podporné komponenty môže predbežné spracovanie znížiť rezanie a vŕtanie na mieste. Kupujúci môžu pri vyžiadaní cenovej ponuky poskytnúť výkresy, rozmery sekcií, rozstup otvorov, požiadavky na dĺžku a triedu materiálu.

Pri väčších objednávkach môže byť výroba usporiadaná podľa požadovanej kombinácie veľkostí a harmonogramu dodávok, pričom kontrola rozmerov sa vykoná pred zväzovaním a odoslaním.

Továrenská kontrola kvality

Kontrola kvality začína pri vstupe oceľového zvitku, kde sa pred tvarovaním kontroluje akosť materiálu a základné rozmerové podmienky.

Počas výroby sú hlavnými kontrolnými bodmi vyrovnávanie pásu, stabilita valcovania, rozmery sekcií, priamosť, poloha otvoru a dĺžka rezu. Po vytvarovaní sa profily podrobia sekundárnemu vyrovnaniu a finálnej vizuálnej a rozmerovej kontrole.

Osobitná pozornosť sa venuje krúteniu, deformácii, stavu hrán a konzistencii medzi dávkami. Pri preddierovaných výrobkoch sa kontroluje aj poloha otvoru a rozstup, pretože tieto rozmery priamo ovplyvňujú inštaláciu.

Tento výrobný prístup je dôležitý pre projekty, kde dodaný U kanál musí zodpovedať výkresom a musí byť zostavený s inými vyrobenými komponentmi bez opakovanej opravy miesta.

FAQ

Q1: Je za studena tvarovaný U-kanál pevnejší ako bežná kanálová oceľ?

Pre vhodné aplikácie s nízkou a strednou záťažou, tvárnenie za studena zavádza pracovné spevnenie a môže poskytnúť vyššiu pevnosť v tvárnenom materiáli. Sekcia je pri správnom výbere a inštalácii aj rozmerovo pravidelná a odolná voči deformácii. Pre silne zaťažené primárne konštrukcie by mal výpočet požadovaného zaťaženia určiť, či je potrebný ťažší kanál alebo vysokopevnostný profil.

Q2: Môže U kanál nahradiť tradičnú kanálovú oceľ?

Môže nahradiť tradičnú kanálovú oceľ v mnohých aplikáciách s nízkou a strednou záťažou, ako sú podpery, konzoly, kryty, vstavané konštrukcie a základne zariadení. Nemalo by automaticky nahrádzať ťažké primárne nosníky alebo konštrukcie vystavené značnému nárazu alebo sústredenému zaťaženiu.

Q3: Môžete vopred dierovať otvory a rezať neštandardné dĺžky?

áno. Preddierovanie, rezanie rohov, drážkovanie, rezanie pod uhlom a neštandardné pevné dĺžky je možné vyrobiť podľa výkresov. To umožňuje, aby komponenty dorazili pripravené na montáž.

Q4: Aký je rozdiel medzi sekciami U kanála a C/Z väznice?

C a Z profily sa používajú hlavne na strešné a stenové väznice. U profily sa častejšie používajú pre podpery, základne, vložené časti, upevňovacie kanály, vodidlá a polohovacie konštrukcie. Výber by mal sledovať skutočnú štrukturálnu funkciu.

Q5: Bude sa za studena tvarovaný U-kanál ľahko krútiť alebo deformovať?

Správne vyrobený profil prechádza viacprechodovým tvarovaním, dimenzovaním a vyrovnávaním, aby sa kontrolovalo krútenie a deformácia v rámci platných štandardných požiadaviek. Správny materiál, hrúbka steny, veľkosť sekcie a spôsob inštalácie sú tiež dôležité pre udržanie rozmerovej stability v prevádzke.

Q6: Čo je lepšie, Q235B alebo Q355B?

Q235B je vhodný pre všeobecné aplikácie osvetlenia a krytov. Q355B poskytuje vyššiu pevnosť a je vhodnejší pre ťažšie základne zariadení, väčšie rozpätia a vystužovacie práce, keď to konštrukčný návrh vyžaduje.

Q7: Môže byť povrch pozinkovaný alebo natretý?

áno. Štandardným produktom je prírodná čierna oceľ, takže môže byť spracovaná vhodným základným náterom, farbou, práškovým lakovaním alebo galvanizáciou podľa prostredia projektu a požiadaviek na koróziu.
