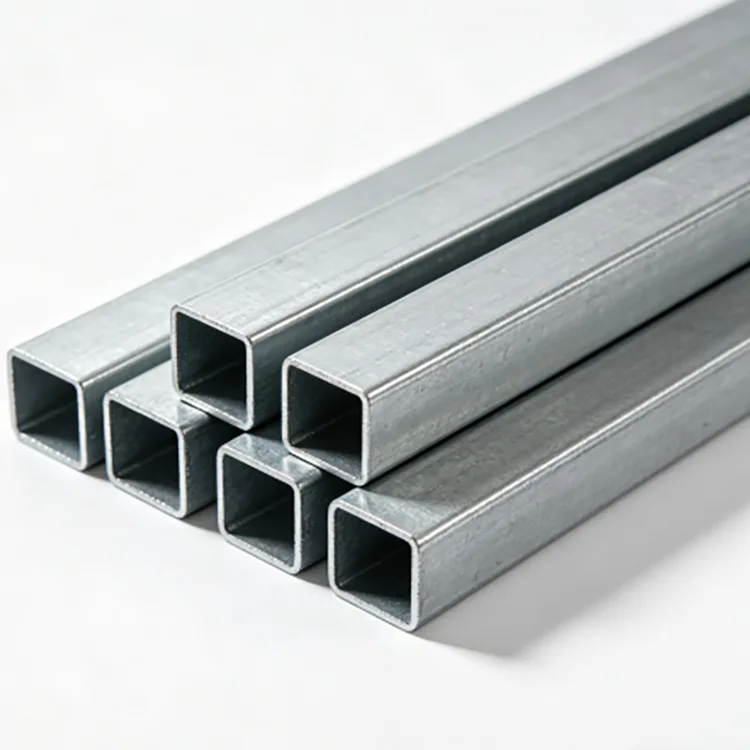

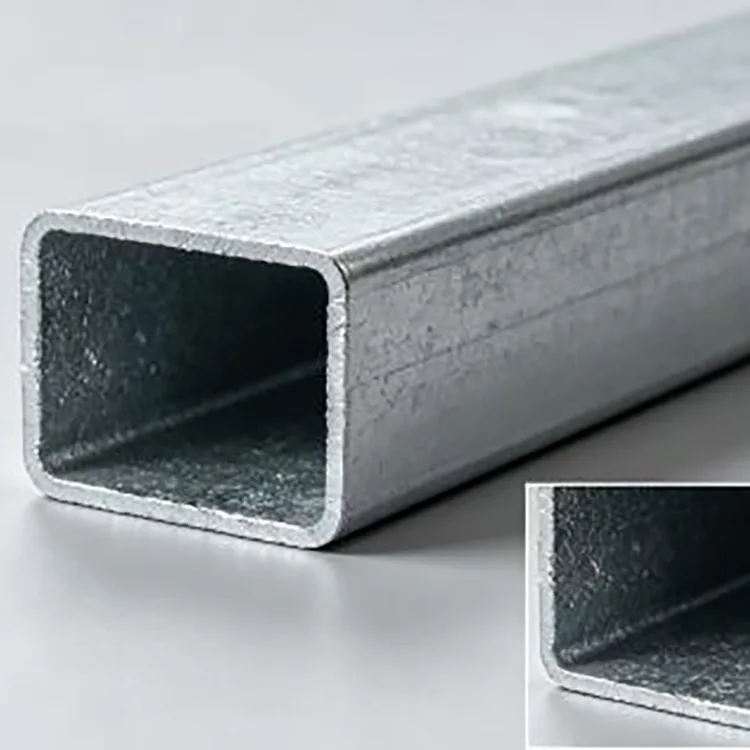

Žiarovo pozinkovaná štvorcová oceľová rúrka

Žiarovo pozinkovaná štvorcová oceľová rúrka má štvorcový dutý prierez, ktorý kombinuje štvorstrannú konštrukčnú podporu s relatívne nízkou hmotnosťou materiálu. Rúra je najskôr tvarovaná za studena a vysokofrekvenčne zváraná, následne spracovaná prípravou povrchu a žiarovým zinkovaním.

Na rozdiel od čiernej štvorcovej rúrky, ktorá vyžaduje samostatný systém ochrany proti korózii, má galvanizovaná rúrka zinkový povlak na dokončenom oceľovom povrchu. Vďaka tomu je vhodný pre vonkajšie konštrukcie, vlhké pracovné prostredie, stavebné projekty a aplikácie, kde by pravidelné pretieranie zvýšilo údržbu.

Rongheng dodáva akosti Q235B a Q355B s bežnými štvorcovými profilmi od 20 × 20 mm do 200 × 200 mm a hrúbkami steny od 1,0 do 6,0 mm. Pevné dĺžky, vlastné rozmery a sekundárne spracovanie môžu byť usporiadané podľa výrobných výkresov alebo požiadaviek projektu.

Technické špecifikácie

Proces žiarového zinkovania

Postupnosť výroby je kontrolovaná od prípravy ocele cez kontrolu hotového výrobku:

Kontrola oceľových zvitkov → tvárnenie za studena → vysokofrekvenčné zváranie → odstraňovanie zvarových hút → dimenzovanie a vyrovnávanie → rezanie na pevnú dĺžku → predúprava povrchu → žiarové zinkovanie → chladenie a konečná úprava → kontrola zinkovania → kontrola finálnej kvality → ochranné balenie

Tvarovaním a zváraním sa stanovuje požadovaný štvorcový prierez a rozmerová presnosť pred galvanizáciou. Pri žiarovom zinkovaní sa pripravená oceľová rúra ponorí do roztaveného zinku tak, aby obnažený oceľový povrch dostal metalurgicky viazaný zinkový povlak.

Pri inžinierskych zákazkách by mali byť požiadavky na povrchovú úpravu zinkom potvrdené spolu s príslušnou normou, veľkosťou profilu, triedou ocele a podmienkami prostredia, a nie výberom úrovne povrchovej úpravy iba podľa nominálnej hmotnosti.

Ochrana proti korózii pre vonkajšie použitie

Žiarové zinkovanie je obzvlášť užitočné, keď bude štvorcová rúra vystavená dažďu, vlhkosti, kondenzácii alebo vonkajšiemu vzduchu. Zinkový povlak pôsobí ako bariéra medzi oceľovým podkladom a okolitým prostredím, pričom zinok poskytuje aj obetnú ochranu pri lokálnom poškodení povlaku.

Pre bežné vonkajšie aplikácie môže stačiť štandardné zinkovanie. Pobrežné prostredie, prostredie s vysokou vlhkosťou, chemické prostredie, odpadová voda a iné korozívne prostredie si bežne vyžaduje vyššiu špecifikáciu náteru a malo by sa hodnotiť podľa skutočných podmienok expozície.

Rozsah zdrojov pre tento produkt je 40–275 g/m², pričom pre projekty vyžadujúce vyššiu odolnosť proti korózii je k dispozícii hrubšie zinkovanie.

Štvorcová oceľová rúrka Q235B alebo Q355B?

Q235B je vhodný pre mnohé konvenčné rámy, ochranné zábradlia, podpery, konštrukcie zariadení a všeobecné stavebné aplikácie, kde je dostatočná štandardná konštrukčná pevnosť.

Q355B je možnosť s vyššou pevnosťou pre ťažšie konštrukcie, väčšie sekcie, rámy s vysokým zaťažením, aplikácie s veľkým rozpätím a projekty, kde konštrukčné výpočty vyžadujú vyššiu medzu klzu.

Správna trieda by sa mala vybrať spolu s veľkosťou sekcie, hrúbkou steny, rozpätím, spôsobom pripojenia, zaťažením vetrom alebo snehom a návrhom projektu. Zvýšenie kvality ocele automaticky nenahrádza potrebu primeraných rozmerov sekcie.

Výber veľkosti štvorca a hrúbky steny

Príslušná sekcia závisí hlavne od zaťaženia, rozpätia, konštrukcie pripojenia a prostredia inštalácie.

Menšie časti ako 20×20, 25×25, 30×30 a 40×40 mm sa bežne používajú na ľahké rámy, zábradlia, nábytkové konštrukcie, podpery zariadení a výrobné komponenty.

Stredné profily ako 50×50, 60×60, 80×80 a 100×100 mm sú vhodné pre konštrukčné rámy, nosné systémy, skladové konštrukcie, poľnohospodárske stavby a vonkajšiu výrobu.

Väčšie sekcie od 120 × 120 do 200 × 200 mm sa vo všeobecnosti vyberajú pre ťažšie konštrukčné prvky, veľké nosné rámy, základne zariadení a aplikácie vyžadujúce väčšiu kapacitu sekcií.

Hrúbku steny je možné zvoliť od 1,0 do 6,0 mm podľa vypočítaného zaťaženia a požiadaviek na pripojenie. Hrubšia stena môže byť potrebná tam, kde ide o zváranie, skrutkovanie, náraz, sústredené zaťaženie alebo dlhodobú vonkajšiu prevádzku.

Žiarovo pozinkovaná štvorcová oceľová rúrka vs čierna štvorcová rúrka

Hlavné aplikácie

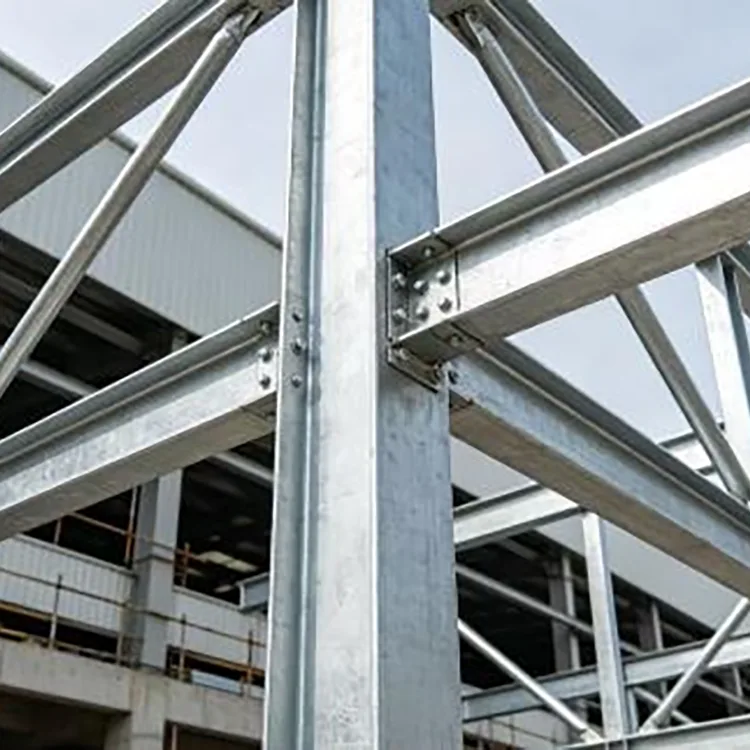

Konštrukcie a oceľové konštrukcie

Žiarovo pozinkované štvorcové rúrky sa používajú na konštrukčné rámy, nosné prvky, stavebné prvky, skladové konštrukcie, pomocné rámy pre závesné steny a iné vyrobené oceľové zostavy.

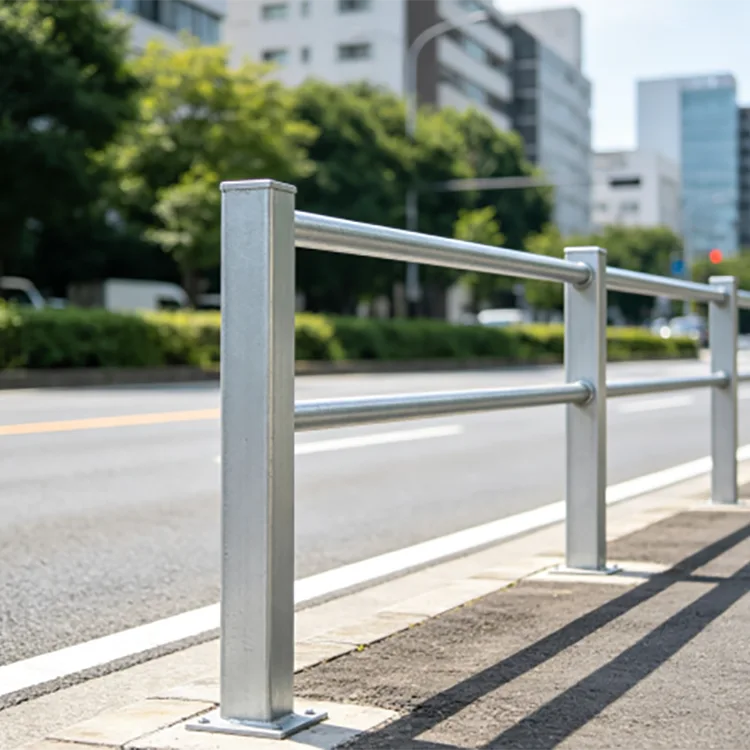

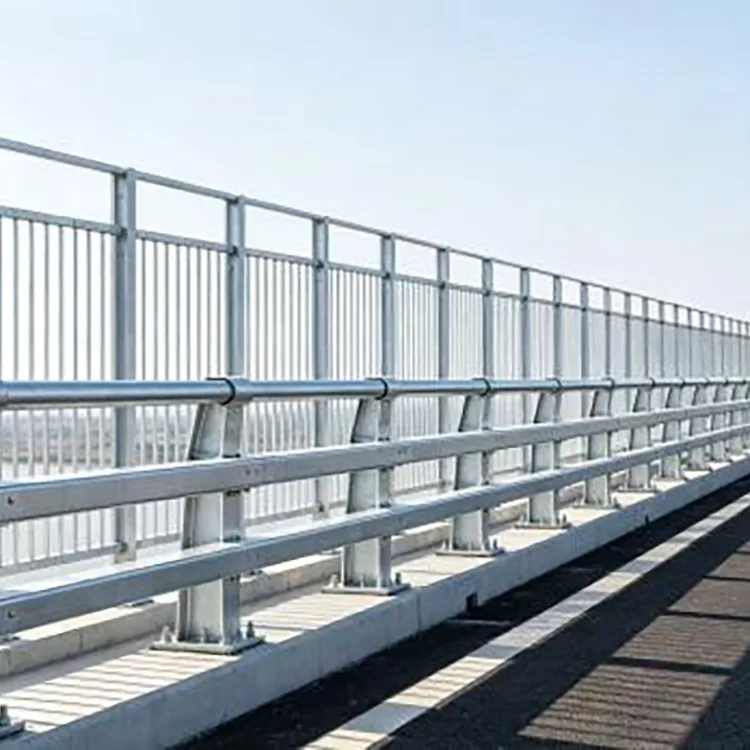

Zábradlia a vonkajšia infraštruktúra

Štvorcová časť je vhodná pre zábradlia, zábrany, ploty, cestnú infraštruktúru, krajinné stavby, podpery vonkajšieho vybavenia a reklamné stavby. Galvanizácia poskytuje ochranu proti korózii tam, kde je konštrukcia vystavená poveternostným vplyvom.

Fotovoltaické konštrukcie

Štvorcové pozinkované rúry je možné použiť vo vybraných PV nosných a pomocných konštrukciách, kde geometria profilu, trieda ocele, požiadavka na povrchovú úpravu a konštrukčný výpočet sú vhodné pre projekt.

Rámy strojov a zariadení

Pravidelná štvorstranná časť zjednodušuje rezanie, zváranie, vŕtanie a spájanie. Typické aplikácie zahŕňajú rámy strojov, podpery dopravníkov, rámy poľnohospodárskych strojov, základne zariadení a priemyselné nosné konštrukcie.

Skladové a poľnohospodárske stavby

Aplikácie zahŕňajú skladovacie rámy, nosné konštrukcie, komponenty skleníkov, poľnohospodárske zariadenia a iné oceľové zostavy vyžadujúce ochranu proti korózii.

Výroba a kontrola kvality

Rongheng kontroluje produkt od výberu surovín až po kontrolu hotových pozinkovaných rúr. Oceľ Q235B a Q355B sa vyberá podľa požadovaných mechanických a štrukturálnych vlastností, pričom rozmerové kontroly sa vykonávajú po tvarovaní, zváraní, dimenzovaní a rezaní.

Osobitná pozornosť sa venuje rozmerom profilov, hrúbke steny, priamosti, geometrii rohov, kvalite zvaru, presnosti rezu a stavu zinkového povlaku. Hotové rúry sú pred balením skontrolované na viditeľné chyby povlaku, exponované oblasti, nadmerné nahromadenie zinku, rozmerové odchýlky a deformácie.

Pri veľkých strojárskych zákazkách môže kontrola zahŕňať aj chemické zloženie, mechanické vlastnosti, rozmerové tolerancie, požiadavky na zinkový povlak a kontrolu treťou stranou podľa zmluvy.

Zákazkové spracovanie

Štvorcovú rúrku je možné dodať ako štandardné rovné dĺžky alebo spracovať podľa požiadaviek výroby. Dostupné služby zahŕňajú rezanie s pevnou dĺžkou, vŕtanie, dierovanie, drážkovanie, ohýbanie, uzatváranie koncov a ďalšie prispôsobené operácie.

Pre cenovú ponuku by kupujúci mali poskytnúť požadovanú veľkosť štvorca, hrúbku steny, triedu ocele, dĺžku, požiadavku na galvanizáciu, množstvo, podrobnosti o spracovaní a príslušnú normu. Výkresy možno použiť, keď je potrebných viacero otvorov, rezov, ohybov alebo spojovacích bodov.

Predbežné spracovanie rúr v továrni môže znížiť prácu pri rezaní a vŕtaní na mieste inštalácie a uľahčiť kontrolu rozmerov šarže.

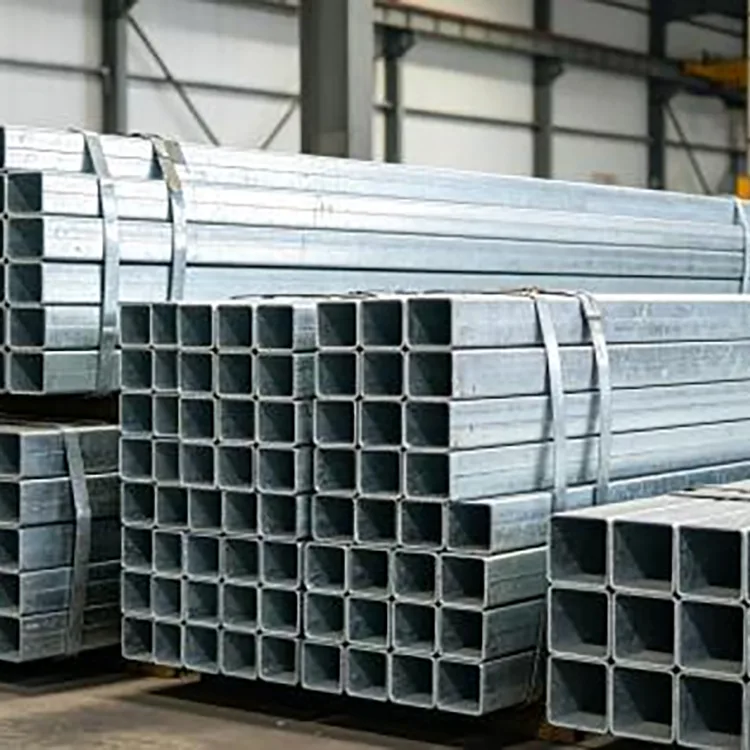

Dodávka a balenie

Štandardné dĺžky sú spravidla dodávané po 6 m za kus, pričom zákazkové dĺžky od 3 do 12 m je možné dohodnúť podľa objednávky.

Rongheng udržiava pravidelné zásoby pre bežné špecifikácie pozinkovaných štvorcových rúr a podporuje kontajnerové exportné objednávky, ako aj väčšie inžinierske projekty. Exportné balenie používa vodotesnú ochranu, zväzovanie oceľových pásov a ochranné rohy na zníženie pohybu, nárazov a poškodenia povrchu počas manipulácie a prepravy na dlhé vzdialenosti.

V prípade urgentných objednávok by sa pred zadaním objednávky mali spoločne potvrdiť dostupné zásoby, plán výroby, požiadavky na spracovanie a prepravné opatrenia.

FAQ

Q1: Aký je rozdiel medzi žiarovo pozinkovanou a elektrogalvanizovanou štvorcovou oceľovou rúrou?

Žiarové zinkovanie ponorí pripravenú oceľovú rúrku do roztaveného zinku a vo všeobecnosti vytvára hrubší, odolnejší povlak ako elektrogalvanizácia. Bežne sa vyberá pre vonkajšie a vlhké aplikácie, kde je dôležitá ochrana proti korózii. Elektrogalvanizované výrobky sa používajú častejšie tam, kde stačí tenší náter.

Q2: Aký zinkový povlak môžete poskytnúť?

Produktový rad podporuje požiadavky na zinkový povlak od 40 do 275 g/m², pričom aktuálna špecifikácia je určená objednávkou a aplikáciou. Pre projekty vyžadujúce dodatočnú ochranu proti korózii sú k dispozícii vyššie úrovne náteru.

Q3: Môžete dodať štvorcové rúrky Q235B a Q355B?

áno. K dispozícii sú Q235B aj Q355B. Pre projekty so špecifickými požiadavkami na materiál je možné diskutovať o iných akostiach ocele.

Q4: Môže byť štvorcová trubica dodaná v neštandardných dĺžkach?

áno. Štandardná dĺžka je 6 m, pričom je možné vyrobiť zákazkové pevné dĺžky od 3 do 12 m podľa požiadaviek projektu.

Q5: Môžete poskytnúť vŕtanie a iné spracovanie pred dodaním?

áno. Je možné zabezpečiť rezanie, ohýbanie, dierovanie, vŕtanie, drážkovanie, uzatváranie koncov a ďalšie služby spracovania. Pre komplexnú výrobu môžu kupujúci poskytnúť výkresy na potvrdenie výroby.

Q6: Je žiarovo pozinkovaná štvorcová oceľová rúrka vhodná pre pobrežné projekty?

Môže byť použitý v pobrežnom prostredí, ale zinkový povlak by sa mal zvoliť podľa vystavenia soli a očakávaných prevádzkových podmienok. V prípade silnej námornej alebo priemyselnej korózie by sa mala zvážiť vyššia špecifikácia galvanizácie a v prípade potreby dodatočný ochranný náter.

Q7: Ako dlho vydrží galvanizovaná štvorcová oceľová rúrka?

Životnosť závisí od zinkového povlaku, atmosférickej expozície, vlhkosti, koncentrácie soli, priemyselných znečisťujúcich látok a údržby. Dodané údaje o produkte uvádzajú približne 8 – 20 rokov pri rôznych podmienkach použitia, ale skutočná životnosť by sa mala posudzovať podľa prostredia projektu a nie ako pevná záruka.

Q8: Aké informácie sú potrebné pre cenovú ponuku?

Uveďte štvorcový prierez, hrúbku steny, triedu ocele, dĺžku, množstvo, požiadavku na zinkový povlak, požiadavky na spracovanie, miesto dodania a príslušnú normu. Pre štrukturálne projekty sú pre presné cenové ponuky a plánovanie výroby užitočné výkresy alebo harmonogram materiálu.
