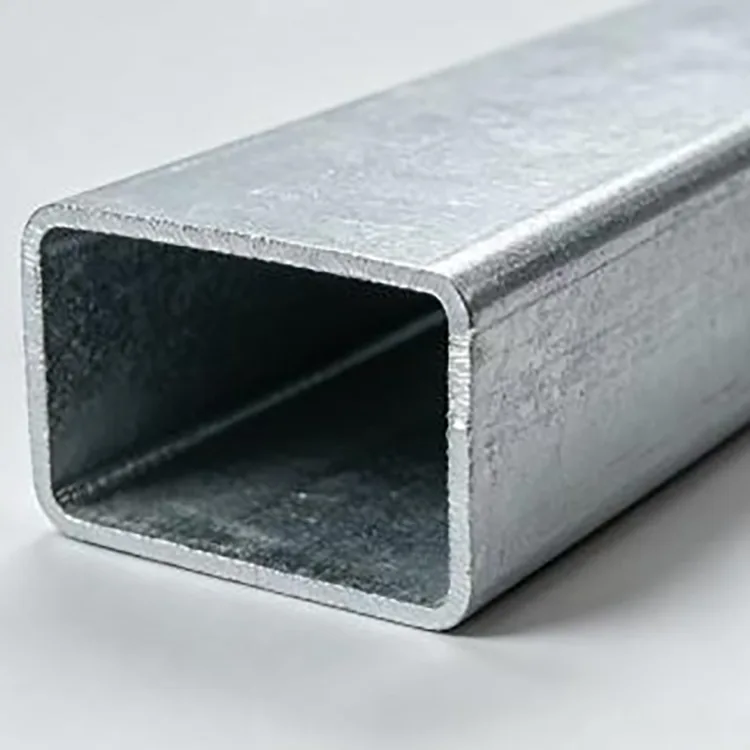

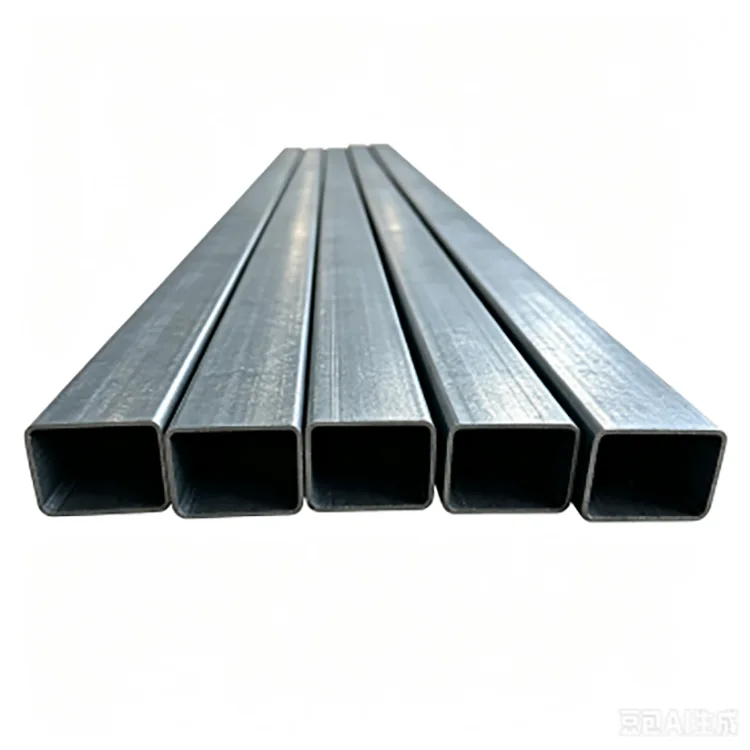

Žiarovo pozinkovaná obdĺžniková oceľová rúrka

Žiarovo pozinkovaná obdĺžniková oceľová rúra je zváraný obdĺžnikový dutý profil vyrobený z Q235B, Q355B alebo iných špecifikovaných tried uhlíkovej ocele. Oceľový pás je tvarovaný za studena do pravouhlého profilu, vysokofrekvenčne zváraný, dimenzovaný a rezaný predtým, ako hotová rúra prejde povrchovou úpravou a žiarovým zinkovaním.

Obdĺžniková časť je užitočná, keď je náklad alebo inštalačný priestor viac smerový, ako umožňuje štvorcová rúra. Poskytuje širšiu plochu pre konzoly, panely a spoje, pričom časť zachováva relatívne efektívnu hmotnosť. Pre vonkajšie konštrukcie poskytuje zinkový povlak dodatočnú ochranu proti vlhkosti a atmosférickej korózii, vďaka čomu je rúra vhodná pre aplikácie, kde by si nepotiahnutá čierna oceľ vyžadovala pravidelnú povrchovú úpravu.

Rúru je možné dodať v štandardnej dĺžke alebo spracovať podľa projektových výkresov vrátane rezania, dierovania, ohýbania, drážkovania, vŕtania, uzatvárania koncov a úkosu.

Technické špecifikácie

Prečo používať obdĺžnikový rez?

Hlavným rozdielom medzi pravouhlými a štvorcovými dutými profilmi nie je len vzhľad. Pomer šírky k výške mení spôsob, akým sekcia zapadá do konštrukcie a ako efektívne využíva dostupný priestor.

Obdĺžniková rúra sa často vyberá pre horizontálne prvky, rámy a podpery, kde jeden smer potrebuje väčšiu hĺbku prierezu ako druhý. Poskytuje tiež širšiu montážnu plochu pre komponenty závesových stien, panely, konzoly a mechanické časti.

Napríklad profil 100 × 60 mm dáva výrobcovi inú kombináciu tuhosti, inštalačného priestoru a použitia materiálu v porovnaní so štvorcovou rúrou 100 × 100 mm. Správna voľba by preto mala byť založená na rozpätí, zaťažení, spôsobe pripojenia a dostupnom inštalačnom priestore, a nie na samotnom názve sekcie.

Žiarové zinkovanie: Čo sa mení

Oceľová rúrka sa najskôr vytvaruje a zvarí, potom sa pripraví na galvanizáciu. Povrchové nečistoty a oxidy sa odstraňujú odmasťovaním, morením a aktiváciou, takže roztavený zinok môže správne reagovať s povrchom ocele.

Pripravená trubica sa ponorí do roztaveného zinku pri teplote približne 450 °C. Po stiahnutí sa uskutoční ochladenie a konečná úprava, aby sa získal súvislý ochranný povlak.

Toto poradie je dôležité pre konštrukčné profily, pretože hotový pravouhlý profil, vrátane rohov a exponovaných plôch, je po tvarovaní ošetrený antikoróznou úpravou. Pri obstarávaní projektu by kupujúci mali potvrdiť požadovanú špecifikáciu zinkového povlaku, a nie sa jednoducho pýtať, či je rúrka „galvanizovaná“.

Výber zinkového povlaku

Vhodný zinkový povlak závisí od toho, kde bude obdĺžniková rúrka inštalovaná.

Tieto údaje predstavujú skôr možnosti povrchovej úpravy než univerzálnu záruku životnosti. V pobrežnom, chemickom alebo trvalo vlhkom prostredí by mal projekt zvážiť aj ďalšie náterové systémy, drenáž, špičkovú ochranu a detaily pripojenia.

Q235B alebo Q355B?

Q235B je vhodný pre mnohé konvenčné rámy, podpery, ploty, strojné konštrukcie a všeobecné oceľové konštrukcie, kde konštrukčný výpočet nevyžaduje vyššiu pevnosť.

Q355B je vhodnejší, keď konštrukcia zahŕňa vyššie zaťaženie, dlhšie rozpätia, požiadavky na silnejší vietor alebo sneh, alebo keď je dôležité znížiť hmotnosť sekcie. Konečná trieda by sa mala vyberať z technického výpočtu, a nie jednoducho vyberať pevnejší materiál pre každú aplikáciu.

V prípade exportných objednávok by sa pred výrobou mala potvrdiť požadovaná trieda ocele, platná norma, mechanické vlastnosti a kontrolné dokumenty.

Hrúbka steny a veľkosť sekcie

Hrúbka steny má priamy vplyv na hmotnosť sekcie, tuhosť, pevnosť spojenia a výrobný výkon.

Ľahké rámy a konštrukcie krytov môžu používať tenšie steny, zatiaľ čo nosné rámy, základne zariadení a väčšie vonkajšie konštrukcie zvyčajne vyžadujú hrubšie steny.

Rozsah 20×40–200×400 mm pokrýva relatívne kompaktné rámy prostredníctvom väčších konštrukčných prvkov. Pre cenovú ponuku by kupujúci mali poskytnúť požadované vonkajšie rozmery, hrúbku steny, dĺžku, triedu ocele, požiadavku na zinkový povlak a množstvo. Ak sa rúra použije ako konštrukčný prvok, rozpätie, zaťaženie a podmienky pripojenia sú tiež užitočné pre výber materiálu.

Výrobný proces

Výroba začína s oceľovými zvitkami, u ktorých sa kontroluje kvalita, hrúbka a stav povrchu. Pás sa potom vyrovná a postupne tvaruje za studena do požadovaného pravouhlého profilu.

Vysokofrekvenčné zváranie spája vytvorený pás, po ktorom nasleduje dimenzovanie a vyrovnávanie na kontrolu hotového úseku. Rezanie s pevnou dĺžkou, dierovanie alebo iné predbežné spracovanie môže byť dokončené podľa objednávky pred galvanizáciou.

Pripravené rúrky potom prechádzajú odmasťovaním, morením a úpravou taviva. Žiarové zinkovanie sa vykonáva pri teplote približne 450°C, nasleduje ochladenie, povrchová úprava zinkom a finálna rozmerová a povrchová kontrola.

Dokončenie hlavných operácií tvárnenia a dierovania pred galvanizáciou tiež pomáha vyhnúť sa zbytočnému poškodeniu hotového zinkového povlaku počas výroby.

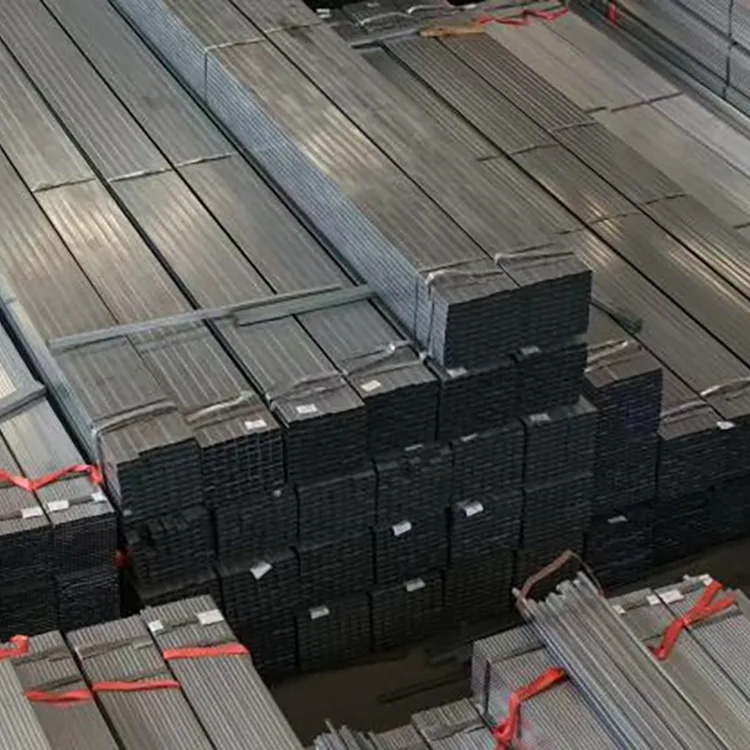

Kontrola kvality pred odoslaním

Pri hromadných objednávkach nie je kvalita určená iba vzhľadom. Najprv sa skontroluje trieda a hrúbka vstupnej ocele, potom sa kontroluje rozmerová kontrola počas tvárnenia a kontrola hotovej rúry.

Medzi kľúčové kontrolné body patria pravouhlé rozmery, hrúbka steny, priamosť, stav zvaru, dĺžka rezu, kvalita povrchu a zinkový povlak. Hmotnosť alebo hrúbku povlaku je možné skontrolovať podľa dohodnutej projektovej špecifikácie.

Pre exportné projekty je možné pripraviť materiálové certifikáty, inšpekčné záznamy, baliace listy a ďalšie požadované dokumenty podľa objednávky. Na požiadanie kupujúceho alebo projektu je možné zabezpečiť aj kontrolu treťou stranou.

Kde sa používa

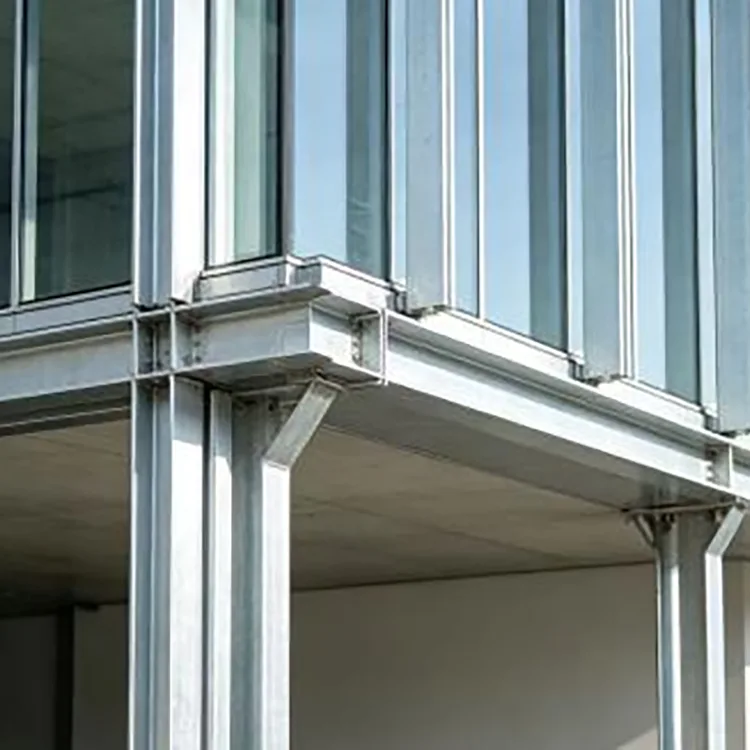

Závesné steny a stavebné konštrukcie

Obdĺžnikové čelo je vhodné pre rámy predsteny, podpery fasád, priečky a sekundárne konštrukčné prvky, kde záleží na spojovacom priestore a smerovej tuhosti.

Mestské a vonkajšie stavby

Zábradlia, zábradlia, prístrešky, krajinné konštrukcie, reklamné rámy a iné exponované oceľové konštrukcie profitujú z dodatočnej protikoróznej ochrany žiarového zinkovania.

Fotovoltaické projekty

Obdĺžnikové rúry možno použiť pre vybrané nosné prvky FV, rámy zariadení a pomocné konštrukcie. Pri pobrežných projektoch alebo projektoch s vysokou vlhkosťou by sa mala zvážiť vyššia špecifikácia zinku podľa korózneho prostredia.

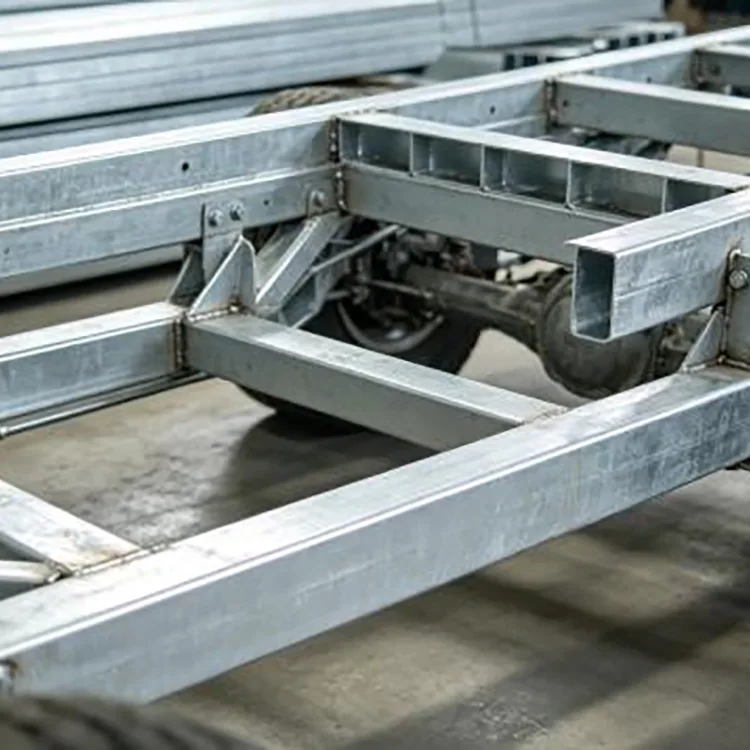

Rámy strojov a zariadení

Ploché plochy pravouhlej časti zjednodušujú inštaláciu konzoly a montáž zariadenia. Typické použitia zahŕňajú strojové základne, rámy dopravníkov, automatizačné podpery a platformy zariadení.

Skladové a priemyselné zariadenia

Rúrka môže byť použitá pre regálové komponenty, nosné rámy, skladové konštrukcie a pomocné prvky, kde sa vyžaduje rozmerová stálosť a odolnosť proti korózii.

Skleníky, dočasné stavby a krovy

Vďaka kombinácii pravouhlej geometrie, miernej hmotnosti a dostupného spracovania je vhodný pre rámy skleníkov, javiskové konštrukcie, dočasné rámy a iné vyrobené zostavy.

Spracovanie pred doručením

Pri projektoch s opakovanými inštalačnými rozmermi môže predbežné spracovanie znížiť prácu pri rezaní a vŕtaní na stavenisku.

Bežné služby zahŕňajú rezanie s pevnou dĺžkou, dierovanie, drážkovanie, vŕtanie, ohýbanie, skosenie a uzatváranie koncov. Spracovanie môže byť založené na výkrese, DXF/CAD súbore alebo rozmerovom rozvrhu.

Keď sa po galvanizácii vytvoria otvory alebo zárezy, exponovaná oceľová oblasť by mala dostať primeranú opravnú ochranu bohatú na zinok. Z tohto dôvodu je vo všeobecnosti výhodnejšie dokončiť plánované dierovanie a rezanie pred fázou žiarového zinkovania vždy, keď to umožňuje návrh výroby.

Žiarovo pozinkovaná obdĺžniková trubica vs čierna obdĺžniková trubica

Výber závisí najmä od prostredia inštalácie a požiadaviek na údržbu.

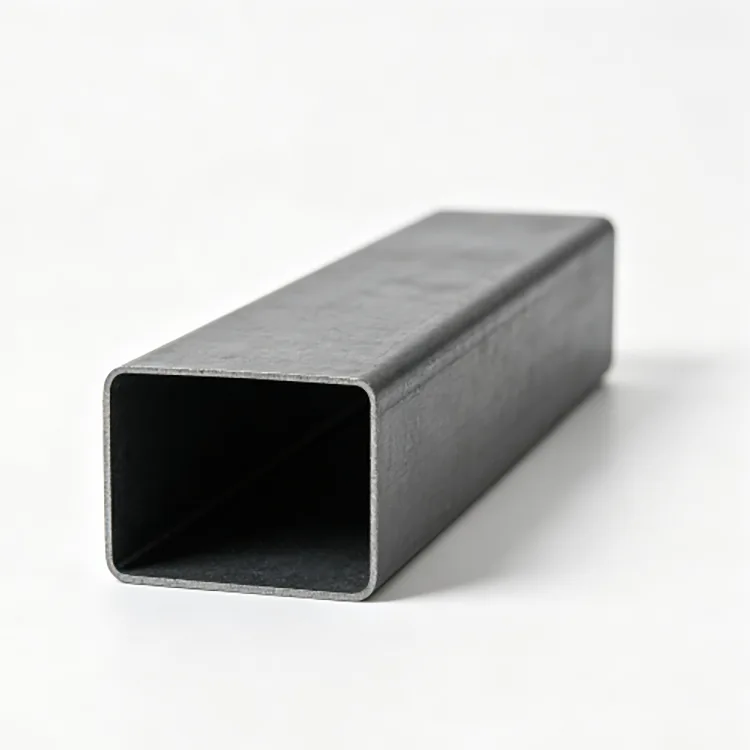

Čierna obdĺžniková trubica má nižšie počiatočné náklady na materiál a môže dobre fungovať pre suché vnútorné konštrukcie, kde povrch dostane vhodný náter alebo korózia nie je veľkým problémom.

Žiarovo pozinkovaná obdĺžniková trubica má zinkový povlak, ktorý poskytuje fyzickú bariéru aj obetnú ochranu proti korózii. Je preto vhodnejší pre vonkajšie a vlhké aplikácie, kde by opakované natieranie alebo ošetrovanie hrdze zvýšilo údržbárske práce.

Pri dlhodobých vonkajších projektoch môže byť porovnávanie len obstarávacej ceny zavádzajúce. Špecifikácia náteru, očakávaná expozícia, požiadavky na výrobu a plán údržby by mali byť zahrnuté v porovnaní nákladov.

Projektové aplikácie

Mestská dopravná štruktúra

Projekt mestskej komunikácie a dopravy použil žiarovo pozinkovanú obdĺžnikovú rúru Q235B 100×60×4 mm na nosné rámy vrátane cestných prístreškov a konštrukcií zvodidiel. Kombinácia tuhosti pravouhlého prierezu a pozinkovanej ochrany bola zvolená pre vonkajšie vystavenie dažďu, vetru a prachu.

Sklad a priemyselné zariadenie

V projekte logistického skladu sa použila žiarovo pozinkovaná obdĺžniková rúra s rozmermi 40 × 80 × 2,0 mm pre aplikácie v regáloch a rámoch zariadení. Konzistentné rozmery sekcií pomohli pri montáži, zatiaľ čo pozinkovaný povrch bol vhodný do vlhkých podmienok spojených so skladovým a priemyselným využitím.

Kontrolný zoznam obstarávania

Pred zadaním hromadnej objednávky potvrďte tieto body:

FAQ

Aký je rozdiel medzi obdĺžnikovou a štvorcovou pozinkovanou oceľovou rúrou?

Štvorcová rúrka má rovnaké bočné rozmery a bežne sa používa pre stĺpy, rámy a prvky vyžadujúce vyváženejšiu geometriu. Obdĺžniková rúrka má rôzne dĺžky strán a je často vhodnejšia pre horizontálne prvky, rámy závesných stien, konštrukcie zariadení a aplikácie, kde je užitočná smerová tuhosť alebo širšia montážna plocha.

Môže byť obdĺžniková trubica dodaná v neštandardných rozmeroch?

áno. Neštandardné veľkosti sekcií, pevné dĺžky a požiadavky na spracovanie je možné prediskutovať podľa výkresu projektu a realizovateľnosti výroby.

Môžete rezať a dierovať rúrku pred odoslaním?

áno. Je možné usporiadať rezanie, dierovanie, drážkovanie, vŕtanie, ohýbanie, uzatváranie koncov a skosenie. V prípade pozinkovaných výrobkov sa plánované spracovanie zvyčajne dokončí pred žiarovým zinkovaním, ak je to praktické.

Je 200–275 g/m² zinkový náter potrebný pre každý vonkajší projekt?

Nie. Bežná vonkajšia expozícia vo vnútrozemí si automaticky nevyžaduje najvyššiu úroveň zinku. Náter by sa mal vyberať podľa vlhkosti, soľnej hmly, vystavenia chemikáliám, frekvencie zmáčania a predpokladanej doby prevádzky.

Môže Q355B nahradiť Q235B priamo?

Nie automaticky. Hoci Q355B má vyššiu pevnosť, zmena triedy ocele neznamená, že rovnakú časť možno vždy použiť bez kontroly konštrukčného návrhu, spojov, požiadaviek na zváranie a príslušnej normy.

Dá sa zvárať žiarovo pozinkovaná obdĺžniková rúrka?

Áno, ale zváranie poškodzuje miestny zinkový povlak a vytvára výpary obsahujúce zinok. Vyžaduje sa vhodné vetranie, postupy zvárania a po zváraní opravy bohaté na zinok.

Aké dokumenty je možné dodať pre exportné objednávky?

Materiálové certifikáty, záznamy o kontrole výrobkov, baliace listy, obchodné faktúry a iné exportné alebo projektové dokumenty môžu byť pripravené podľa dohodnutých požiadaviek objednávky.

Aká je bežná dodacia lehota?

Bežné skladové objednávky môžu byť bežne pripravené na odoslanie približne za 3–7 pracovných dní. Štandardné výrobné objednávky sú bežne okolo 10–15 pracovných dní, zatiaľ čo veľkoobjemové alebo prispôsobené objednávky by mali byť potvrdené podľa veľkosti sekcie, pozinkovania a požiadaviek na spracovanie.
