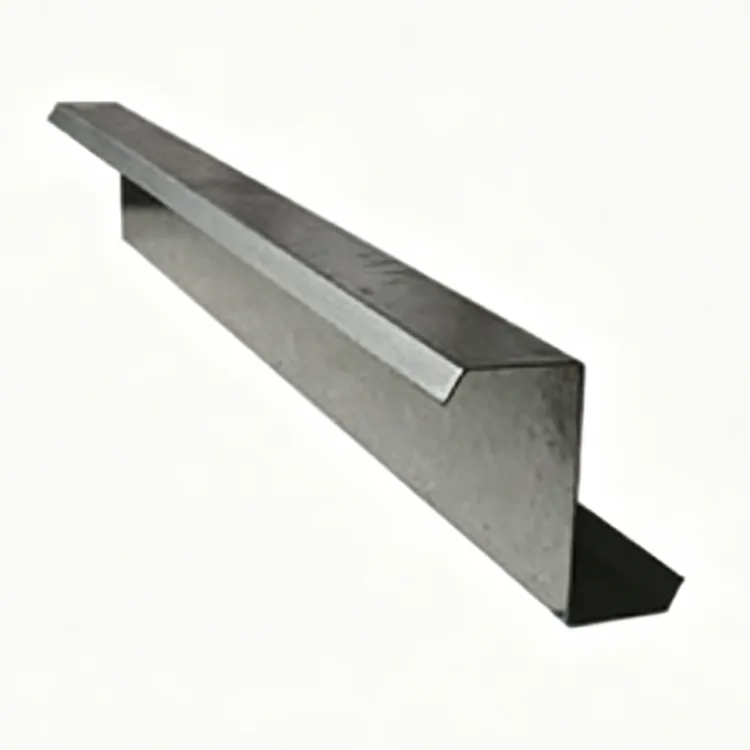

Oceľ s profilom Z tvarovaná za studena

Oceľ z profilu Z tvarovaná za studena je za studena tvarovaný tenkostenný oceľový profil vyrobený z oceľového pásu valcovaného za tepla kontinuálnym valcovaním pri izbovej teplote. Pás prechádza viacerými formovacími stolicami a je postupne tvarovaný do tvaru Z bez fázy vysokoteplotného valcovania za tepla.

Proces tvárnenia za studena zlepšuje rozmerovú konzistenciu a tiež zavádza do ocele mechanické spevnenie. Výsledná sekcia kombinuje relatívne nízku hmotnosť s užitočným ohybovým výkonom, vďaka čomu je široko používaná pre strešné a stenové väznice v ľahkých oceľových konštrukciách.

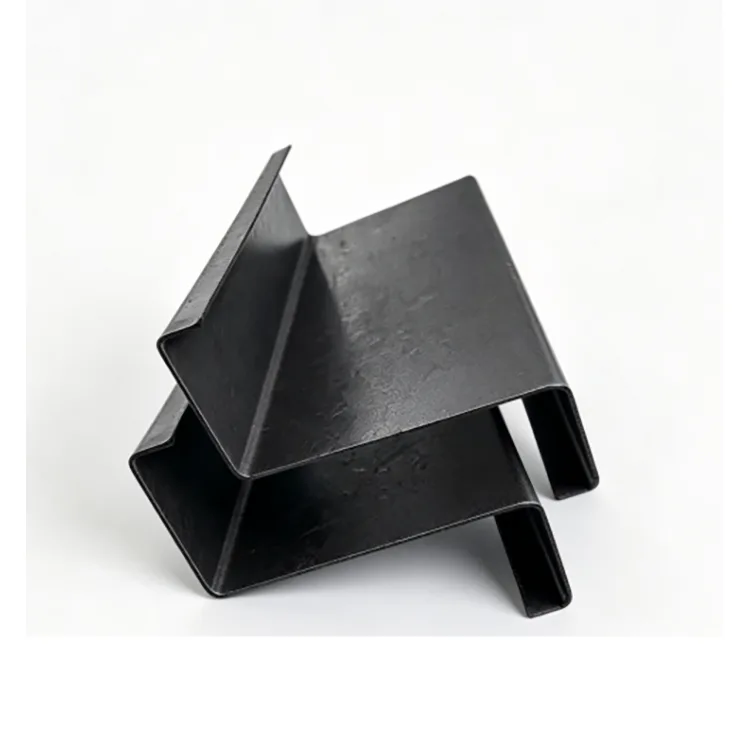

Profil v tvare Z má ďalšiu praktickú výhodu: jeho odsadené príruby umožňujú prekrytie susedných väzníc. To je užitočné najmä na strechách s veľkým sklonom, kde sa vyžaduje usporiadanie súvislých väzníc okolo hrebeňa.

Odporúčané prostredie: uzavreté vnútorné budovy, suché dielne a sklady bez priameho dažďa, posypovej soli, kyslej alebo zásaditej korozívnej vlhkosti.

Výrobný proces

Výrobná linka začína vstupnou kontrolou oceľového zvitku. Po vyrovnaní a narovnaní pás prechádza viacerými valcovacími stanicami, kde sa postupne ohýba do požadovaného tvaru Z.

Servo CNC rezanie poskytuje špecifikovanú dĺžku člena, zatiaľ čo automatické dierovanie môže byť pridané podľa konštrukčných výkresov. Hotové profily potom prechádzajú vyrovnávaním a kontrolou rozmerov pred klasifikáciou, zväzovaním a skladovaním.

Kontrola oceľových zvitkov → vyrovnávanie a vyrovnávanie → progresívne valcovanie za studena → tvarovanie Z-profilov → servo CNC rezanie s pevnou dĺžkou → automatické dierovanie → vyrovnávanie → vizuálna a rozmerová kontrola → zväzovanie a skladovanie

Pretože sa profil formuje progresívne a nie vyrába sa konvenčným valcovaním za tepla, rozmery sekcií, priamosť a polohy otvorov môžu byť kontrolované nepretržite počas výroby.

Základné špecifikácie

Prečo používať sekciu Z pre strešné väznice?

Priame prekrytie na hrebeni strechy

Najzrejmejším rozdielom medzi sekciou Z a sekciou C je tvar prírub. Odsadený Z profil umožňuje prekrytie susedných prvkov, čo môže pomôcť zachovať kontinuitu cez hrebeň strechy.

Pri sklonoch striech nad 10° sú Z väznice často praktickou voľbou, kde sú prekrývajúce sa prvky súčasťou konštrukčného návrhu. Tým sa znižuje potreba dodatočného rezania a inštalácia je jednoduchšia.

Dobrý ohýbací výkon s nižšou hmotnosťou

Prierez v tvare Z poskytuje užitočné vlastnosti prierezu na ohýbanie. V kombinácii s vytvrdzovaním za studena to umožňuje použitie relatívne tenkej časti vo vhodných aplikáciách strešných a stenových väzníc.

V porovnaní s ťažšími tradičnými profilmi valcovanými za tepla môže nižšia hmotnosť znížiť požiadavky na prepravu, zdvíhanie a inštaláciu.

Konzistentná priamosť a poloha otvoru

Výrobná linka využíva progresívne valcovanie, CNC rezanie a následné rovnanie. To pomáha kontrolovať priamosť a krútenie profilu.

Pre väznice s vopred vyrazenými otvormi pre skrutky je dôležité presné umiestnenie otvoru, pretože chyby môžu ovplyvniť spojenie medzi väznicou a hlavným oceľovým rámom. Preddierovanie pred dodaním môže znížiť rezanie a vŕtanie na mieste.

Nižšie náklady na suché vnútorné projekty

Štandardný výrobok je dodávaný ako prírodná čierna oceľ bez pozinkovaného náteru. Pre suché, uzavreté vnútorné budovy, kde nie je potrebná dodatočná ochrana proti korózii, sa tým vyhnú dodatočné náklady spojené s pozinkovanými Z profilmi.

Ak je budova vystavená dažďu, kondenzácii, soľnej hmle alebo korozívnym médiám, mala by byť špecifikovaná verzia s ochranou proti korózii.

Pohodlné rezanie a zváranie

Pretože štandardný produkt nemá galvanizovaný povlak, bežné rezanie a zváranie sú jednoduché. To je užitočné pri vnútorných výrobných a renovačných projektoch, kde členovia môžu vyžadovať miestne úpravy alebo spojovacie práce.

Typické aplikácie

Produkt sa používa najmä na:

Strešné väznice v ľahkých oceľových budovách

Veľkospádové strechy skladov

Priemyselné dielenské strešné systémy

Vnútorné logistické a skladové budovy

Sekundárne rámovanie stien a strechy

Systémy ľahkých oceľových krytov

Projekty rekonštrukcie vnútorných tovární

Ide skôr o sekundárny konštrukčný prvok, ako je väznica, než o náhradu hlavných stĺpov alebo primárnych nosníkov budovy.

Real Project Applications

Prípad 1: Z väznice pre veľkospádový halový logistický sklad

Projekt sa týkal 50 000 m² uzavretého logistického skladu so sklonom strechy 12°. Budova bola úplne uzavretá a používaná v suchom vnútornom prostredí bez priameho vystavenia dažďu.

Hlavnými požiadavkami boli priame prekrytie väzníc na hrebeni strechy, kontrolované náklady na oceľovú konštrukciu, kratší čas inštalácie a znížené riziko problémov so zarovnaním strešného panelu.

Vybraným materiálom bola oceľ Q355B tvarovaná za studena z profilu Z, Z160–Z200, s hrúbkou steny 1,8–2,0 mm a preddierovanými otvormi pre skrutky.

Sekcie Z by sa mohli priamo prekrývať, čo by umožnilo hrebeňovým prvkom zostať súvislé a znížilo by sa práca na rezaní a úpravách na mieste. Čas inštalácie sa skrátil o 30 %.

Nízke skrútenie profilov pomohlo farebne potiahnutým oceľovým strešným panelom sedieť rovnomernejšie, čím sa znížili medzery, ktoré by mohli prispieť k úniku vody. Ľahšie prvky tiež znížili požiadavky na prepravu a zdvíhanie a celkové náklady na oceľovú konštrukciu boli o 21 % nižšie ako pri riešení z ocele valcovanej za tepla.

Projekt prešiel schválením a zostal v prevádzke vo vnútorných priestoroch bez problémov súvisiacich s hrdzou.

Prípad 2: Modernizácia ľahkého oceľového krytu v priemyselnej dielni

Druhým projektom bola renovácia staršej továrne. Vo vnútri dielne boli potrebné nové ľahké oceľové konštrukcie s relatívne veľkým sklonom strechy a suchým, vetraným vnútorným prostredím.

Vybraným produktom bola oceľ Q235B za studena tvarovaná Z profilová oceľ, Z120–Z140.

Prvky boli dodané pripravené na montáž bez rozsiahleho sekundárneho spracovania. Prekrývajúca sa konštrukcia v tvare Z ladila so sklonom strechy a pomáhala udržiavať plochý a stabilný systém krytov.

Odľahčené prvky tiež pomohli udržať náklady na renováciu pod kontrolou a zároveň skrátili inštalačné práce v existujúcej továrni.

Sprievodca výberom sekcie Z

Sklon strechy:

Pri sklonoch striech nad 10° sú preferovanou možnosťou Z profily, keď sa vyžadujú prekrývajúce sa väznice. Pre relatívne plytké svahy možno uvažovať aj s väznicami C v závislosti od konštrukčného riešenia.

Trieda materiálu:

Q235B je vhodný pre všeobecné aplikácie s ľahkými väznicami a skriňami. Pre väčšie rozpätia, vyššie zaťaženie vetrom alebo snehom a náročnejšie konštrukčné požiadavky je možné zvoliť Q355B spolu s vhodnou veľkosťou sekcie a hrúbkou steny.

Veľkosť sekcie:

Z100–Z140 je možné zvážiť pre ľahšie strešné a stenové sekundárne konštrukcie. Z160–Z200 je vhodný pre mnoho štandardných skladových a dielenských väzníc. Z220–Z300 je možné použiť tam, kde konštrukčný návrh vyžaduje väčšie profily.

Hrúbka steny:

Dostupný rozsah je 1,2–3,0 mm. Konečná hrúbka by mala byť určená skôr na základe rozpätia, rozstupu väzníc, zaťaženia vetrom, zaťaženia snehom, podmienok pripojenia a konštrukčných výpočtov ako samotnej veľkosti sekcie.

Prostredie:

Pre suché, uzavreté vnútorné budovy môže prírodná čierna Z oceľ poskytnúť cenovo výhodnú možnosť. V dielňach s vysokou vlhkosťou alebo kondenzáciou treba zvážiť vhodný antikorózny náter.

Pre vonkajšie budovy, pobrežné oblasti, konštrukcie vystavené dažďu alebo poľnohospodárske prístrešky sa verzia z prírodnej čiernej ocele neodporúča. Mal by sa zvoliť pozinkovaný profil Z alebo iné riešenie s ochranou proti korózii.

Oceľ s profilom Z tvarovaná za studena vs. oceľ s profilom C

Výber by sa mal v konečnom dôsledku riadiť skôr konštrukčným návrhom než samotným sklonom strechy. Prekrývajúca sa geometria prierezu Z je jeho hlavnou praktickou výhodou tam, kde sú potrebné súvislé väzby väzníc.

Továrenská kontrola kvality

Pre Z väznice je rozmerová konzistencia obzvlášť dôležitá, pretože sekcie sa musia presne spojiť s hlavným oceľovým rámom a strešnými panelmi.

Kontrola kvality preto zahŕňa oceľový zvitok pred tvarovaním, po ktorom nasledujú kontroly počas tvarovania valcovaním a po rezaní. Kľúčové kontrolné body zahŕňajú triedu materiálu, rozmery sekcií, hrúbku steny, priamosť, krútenie, dĺžku rezu, stav hrany a polohu preddierovaného otvoru.

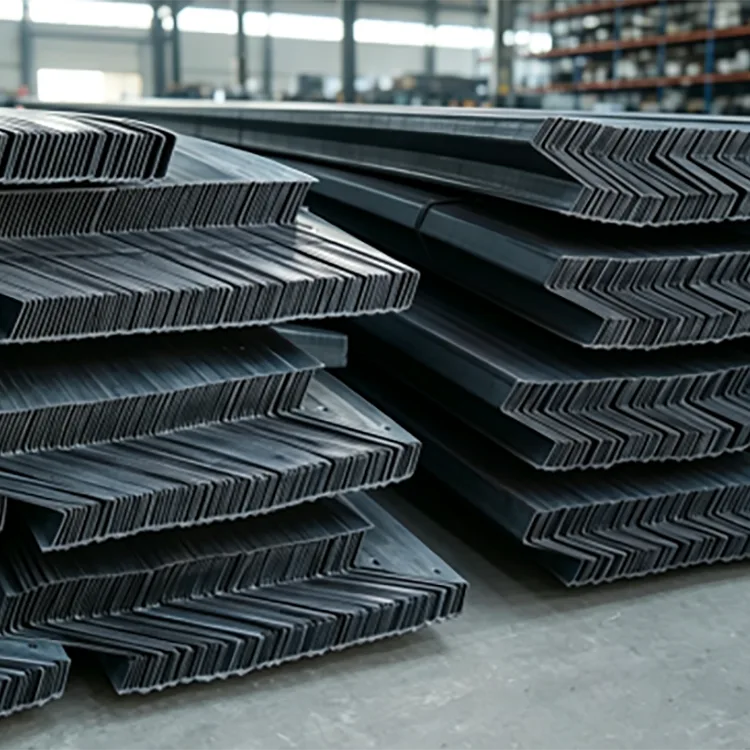

Profily sa po tvarovaní narovnávajú, aby sa znížilo zvyškové skreslenie. Pred odoslaním sú hotové prvky vizuálne a rozmerovo skontrolované a potom zviazané podľa veľkosti a požiadaviek objednávky.

Pri dávkových objednávkach dodržanie rovnakej triedy materiálu, špecifikácie sekcie a parametrov spracovania pomáha udržiavať konzistentnosť medzi rôznymi výrobnými dávkami.

FAQ

Q1: Ako si môžem vybrať medzi oceľou s profilom Z a profilom C?

Hlavným aspektom je strecha a usporiadanie pripojenia. Z profily sú obzvlášť užitočné pre strechy, kde sa susedné väznice musia prekrývať a pokračovať cez hrebeň, najmä pri väčších sklonoch striech. C profily majú širšiu všeobecnú použiteľnosť a môžu byť použité pre plytšie sklony striech v závislosti od konštrukčného riešenia.

Q2: Dá sa oceľ s profilom Z tvarovaná za studena ľahko krútiť?

Správne vyrobený Z profil prechádza progresívnym tvarovaním, dimenzovaním a vyrovnávaním, aby sa kontrolovalo krútenie a deformácia v rámci platných štandardných požiadaviek. Zvolená veľkosť sekcie, hrúbka steny, rozpätie a spôsob inštalácie tiež ovplyvňujú jeho výkon.

Q3: Je potrebné natrieť vnútornú Z väznicu?

Pre suché, vetrané vnútorné prostredie bez výraznej kondenzácie je možné použiť prírodný čierno-oceľový povrch bez dodatočného náteru, ak to požiadavky projektu umožňujú. Pre vlhké dielne alebo miesta s častou kondenzáciou sa odporúča ochranný náter proti hrdzi.

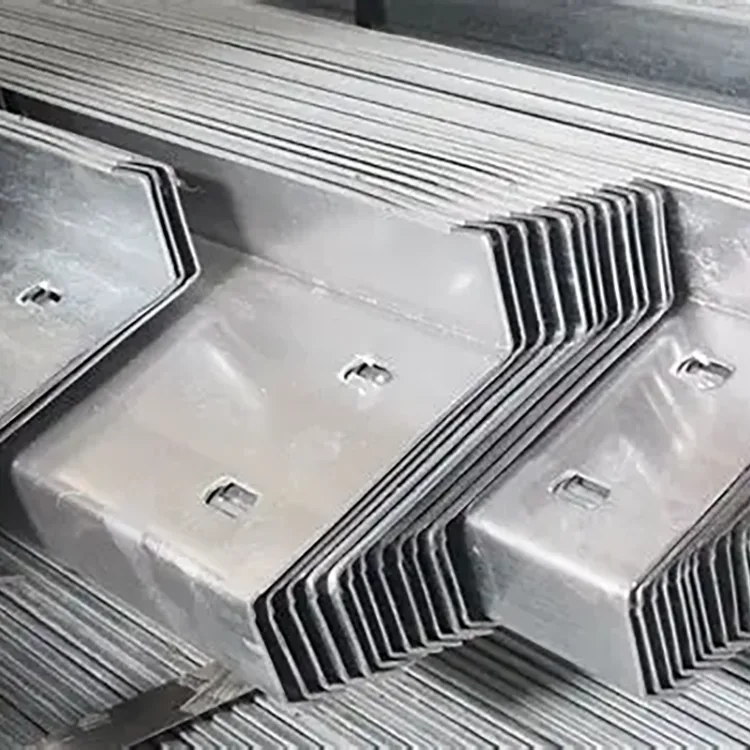

Q4: Môžu byť časti Z dodané s preddierovanými otvormi?

áno. Pred odoslaním profilov je možné vyraziť otvory pre skrutky podľa konštrukčných výkresov. Podľa požadovaných detailov pripojenia je možné vyrobiť aj rohové rezy a uhlové koncové rezy.

Q5: Môže byť dĺžka prispôsobená?

áno. Štandardná dodávka je spravidla v rozmedzí 6–12 m, pričom je možné vyrobiť neštandardné pevné dĺžky podľa projektových výkresov a požiadaviek na rezanie.

Q6: Môže sa prírodná čierna oceľ profilu Z použiť vonku?

Neodporúča sa na priamu vonkajšiu expozíciu, dážď, pobrežnú soľnú hmlu alebo korozívne prostredie. V týchto podmienkach by sa mali zvážiť pozinkované alebo inak chránené Z profily.
