Pozinkovaná Z väznica

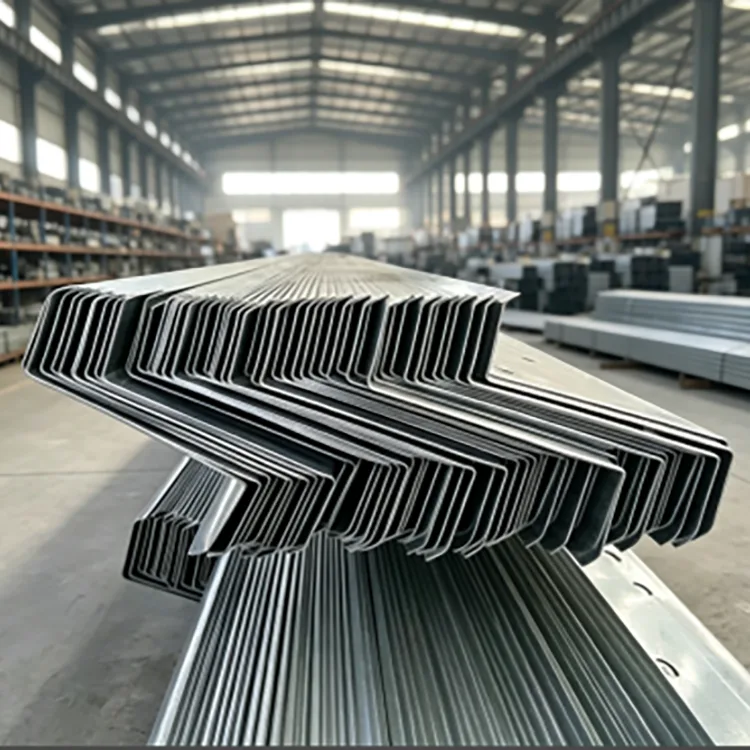

Pozinkovaná Z väznica je za studena tvarovaný konštrukčný profil vyrobený z oceľového pásu Q235B alebo Q355B. Pás prechádza viacerými tvarovacími valcami na vytvorenie profilu Z, po ktorom nasleduje rezanie, dierovanie a opracovanie rohov. Hotový prvok je potom morený, tavený a žiarovo zinkovaný ako kompletný profil.

Profil Z sa používa hlavne na šikmých strechách, pretože susedné prvky sa môžu na svojich koncoch prekrývať. To podporuje súvislé línie väzníc a môže znížiť počet oddelených spojov v porovnaní s konvenčnými C profilmi. Možno ho použiť aj na rámovanie stien a iných ľahkých oceľových konštrukcií, ak jeho geometria a nosnosť vyhovuje dizajnu.

Výrobná postupnosť je dôležitá: tvarovanie, rezanie a dierovanie sú dokončené pred galvanizáciou, čo umožňuje, aby dokončená Z sekcia a jej spracované oblasti dostali zinkový povlak počas fázy galvanizácie.

Kde sekcia Z robí rozdiel

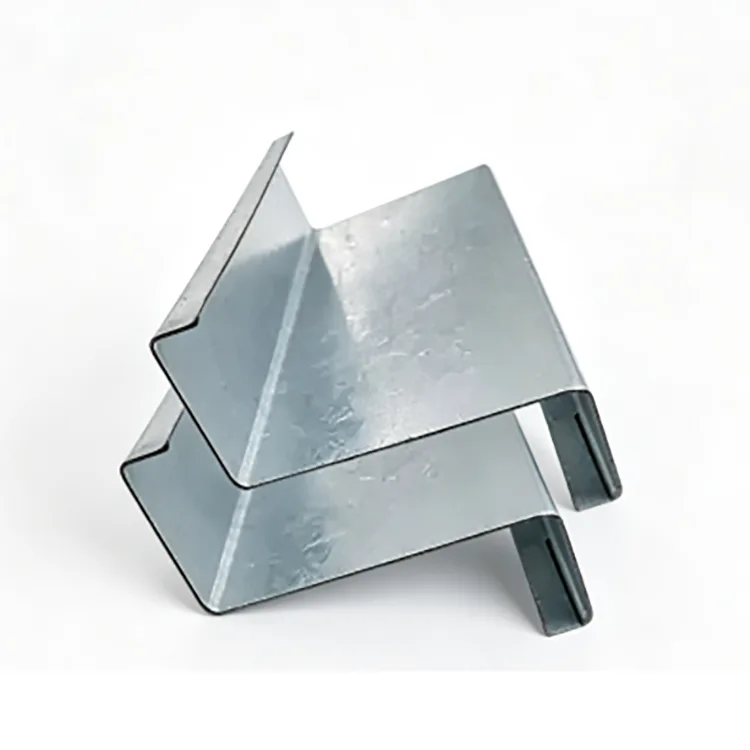

Charakteristickým znakom Z väznice je prekrytie medzi susednými prvkami.

Na šikmej streche sa horná a spodná pásnica susedných Z sekcií môžu prekrývať, čo umožňuje línii väznice pokračovať cez strešnú konštrukciu. To môže znížiť prácu pri rezaní a spájaní v porovnaní so samostatnými prvkami na každom rozpätí.

Strechy so sklonom nad 10° sú vo všeobecnosti vhodnejšie na využitie výhod presahu Z-rezu. Pod asi 8° môže C väznica ponúkať jednoduchšie usporiadanie.

Z väznice je možné použiť aj ako stenové väznice. Záverečná časť by mala nasledovať podľa konštrukčných výkresov a výpočtu zaťaženia.

Galvanizácia sa vykonáva po výrobe

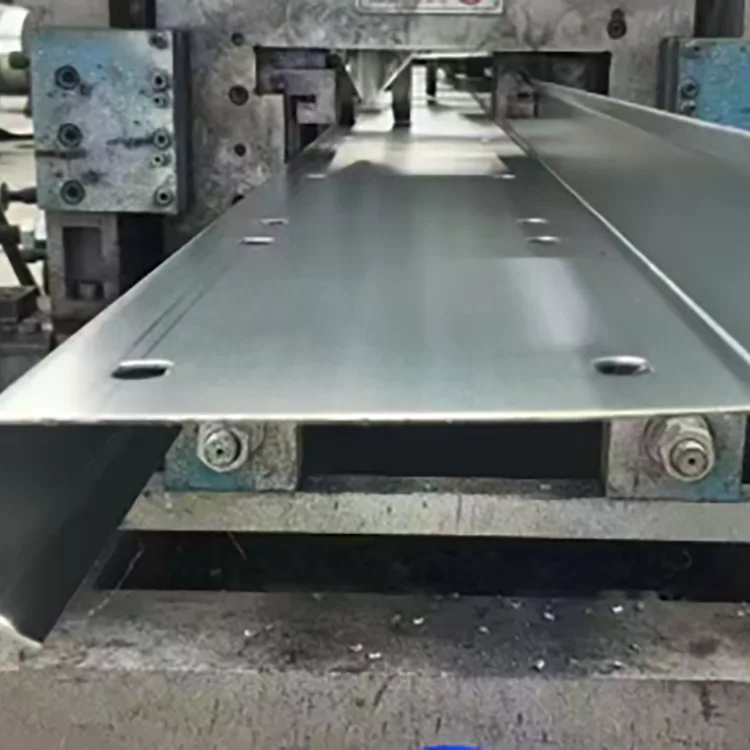

Oceľový pás sa najskôr spracuje na hotový Z profil. Rezanie, dierovanie a rohové práce sú dokončené pred vstupom člena do galvanizačného kúpeľa. Kompletný profil sa potom vyčistí, nataví a ponorí do roztaveného zinku pri teplote približne 450 °C.

Oceľový zvitok → vyrovnávanie → valcovanie za studena → rezanie s pevnou dĺžkou → dierovanie a rezanie rohov → vyrovnávanie a odľahčenie → odmasťovanie a morenie → tavenie → sušenie → žiarové zinkovanie → chladenie a pasivácia → kontrola zinkovania → kontrola vzhľadu → balenie.

Táto postupnosť umožňuje galvanizáciu vytvorených rohov a spojovacích otvorov spolu s dokončeným profilom.

Hlavné špecifikácie

Zinkový povlak by mal zodpovedať koróznemu prostrediu

Pre normálnu vonkajšiu expozíciu vo vnútrozemí, ako sú bežné továrenské strechy a strešné fotovoltaické konštrukcie bez soľnej hmly alebo chemických plynov, je bežnou počiatočnou špecifikáciou ≥85 μm.

V prípade budov pre hospodárske zvieratá, vlhkých dielní a nábrežných stavieb poskytuje 120–180 μm vyššiu úroveň náteru.

Pre pobrežné oblasti, prístavy, chemické závody a okolie odpadových vôd sa odporúčaný rozsah môže zvýšiť na 200–275 μm.

Konečný náter by mal byť potvrdený podľa korózneho prostredia projektu a požiadaviek na dizajn.

Q235B alebo Q355B?

Pre bežné továrenské strechy, strešné fotovoltaické konštrukcie a poľnohospodárske budovy bežne postačuje Q235B, keď požadovaný prierez a hrúbka spĺňa vypočítané zaťaženie.

Q355B je vhodný pre väznice s veľkým rozpätím, oblasti so silným snehom, oblasti so silným vetrom a náročné pobrežné projekty. Na základe dodaných projektových údajov môže Q355B poskytnúť približne o 30% vyššiu nosnosť na rovnakom úseku za porovnateľných podmienok. Či to umožňuje menší prierez alebo nižšiu spotrebu ocele, sa musí určiť statickým výpočtom.

Druh materiálu by sa preto mal zvoliť podľa konštrukčných požiadaviek.

Výber sekcie Z a hrúbky steny

Výška sekcie určuje celkovú geometriu väznice, zatiaľ čo hrúbka steny ovplyvňuje odolnosť proti zaťaženiu a deformácii.

Pre hrúbku steny:

1,2 – 1,4 mm sa vo všeobecnosti používa pre aplikácie s malým rozpätím a malým zaťažením.

1,5–2,0 mm je bežný rozsah pre továrenské strešné väznice a strešné fotovoltaické konštrukcie.

2.2–3.0 mm is more suitable when the roof has larger spans or higher snow, wind or structural loads.

Výška a hrúbka sekcie by sa mala zvoliť spolu s rozpätím, rozstupom väzníc, zaťažením strechy a povoleným priehybom.

Kde sa používa pozinkovaná Z väznica

Oceľové továrenské strechy: strešné väznice a stenové väznice pre exponované priemyselné budovy.

Strešné fotovoltaické systémy: obzvlášť šikmé strechy, kde presah Z-profilov môže zjednodušiť usporiadanie väzníc.

Pobrežné budovy: odkryté strešné a ohradené systémy v blízkosti pobrežia a prístavov s použitím zvýšeného zinkového povlaku, ak je to potrebné.

Hospodárske a poľnohospodárske stavby: haly s vysokou vlhkosťou, skleníky a iné budovy, kde kondenzácia môže urýchliť koróziu ocele.

Vlhké priemyselné zariadenia: rámovanie striech a stien okolo dielní, kde by obyčajná čierna oceľ vyžadovala dodatočnú ochranu proti korózii.

Vonkajšie tenkostenné oceľové konštrukcie: obecné a iné exponované konštrukcie so šikmými strechami.

Čo prináša žiarové zinkovanie

Zinkový povlak poskytuje bariérovú ochranu a obetnú ochranu. Oddeľuje oceľový substrát od vlhkosti a kyslíka, zatiaľ čo zinok môže tiež poskytnúť elektrochemickú ochranu okolo malých oblastí lokálneho poškodenia povlaku.

To je užitočné pre strešné väznice, pretože premaľovanie inštalovanej strešnej konštrukcie je náročnejšie ako ošetrenie ocele na úrovni terénu.

Žiarové zinkovanie poskytuje ochranu proti korózii na tvarovaných plochách. Nie je náhradou za správne odvodnenie, návrh spojenia alebo opravu miesta po rezaní a zváraní.

Tri spoločné porovnania obstarávania

Pozinkovaná väznica Z vs pozinkovaná väznica C

Z väznica je užitočná najmä vtedy, keď sa susedné prvky môžu prekrývať pozdĺž šikmej strechy. C väznica je často vhodnejšia pre plochejšie strechy alebo dispozície, kde presah ponúka malý praktický úžitok.

Pozinkovaná Z väznica vs lakovaná Z väznica

Farba poskytuje ochranu povrchu, ale je potrebné zvážiť poškodenie okolo rohov, otvorov, rezov a spojovacích bodov. Žiarové zinkovanie sa aplikuje na dokončený profil a poskytuje ochranu proti korózii pre exponovanú oceľ. Často uvádzaná „5 – 10-krát dlhšia“ životnosť by sa nemala považovať za univerzálne pravidlo, pretože výkonnosť náteru do značnej miery závisí od náterového systému, prípravy a expozície.

Žiarovo pozinkovaná Z väznica vs elektrogalvanizovaná Z väznica

Elektrogalvanizované povlaky sú zvyčajne oveľa tenšie ako povlaky žiarovo pozinkované. Pri dlhodobom vonkajšom vystavení sa žiarové zinkovanie vo všeobecnosti špecifikuje, keď sa vyžaduje výrazná ochrana zinkom.

Čo by si mal kupujúci skontrolovať pred objednaním

V prípade projektu konštruovanej strechy by objednávka mala identifikovať viac ako len „väznicu Z“.

Rez: Z100–Z300 alebo profil špecifický pre výkres.

Hrúbka steny: 1,2–3,0 mm.

Kvalita ocele: Q235B alebo Q355B.

Zinkový povlak: ≥85 μm, 120–180 μm alebo 200–275 μm podľa expozície.

Dĺžka: štandardná alebo pevná neštandardná dĺžka.

Dierovanie: priemer otvoru, rozstup a umiestnenie podľa výkresov.

Povrch: žiarovo zinkovaný po vytvarovaní a zhotovení.

Jasnú špecifikáciu, ako je Q355B / Z200 / 2,0 mm / 200 μm zinok / pevná dĺžka / preddierované, je pre výrobcu jednoduchšie uviesť a vyrobiť konzistentne ako všeobecnú požiadavku na „galvanizovanú oceľ Z“.

Pripojenie a spracovanie lokality

Hlavné rezanie a dierovanie by sa malo prednostne dokončiť pred galvanizáciou. Ak je na mieste nevyhnutné dodatočné vŕtanie alebo rezanie, odkrytá oceľ by sa mala očistiť a ošetriť vhodným opravným náterom bohatým na zinok.

Zváranie odstraňuje zinok okolo zvaru. Po zváraní by sa malo miesto vyčistiť a opraviť. Tam, kde to konštrukčné riešenie dovoľuje, sú skrutkové spoje ľahšie zvládnuteľné na pozinkovaných väzniciach.

Výroba a kontrola kvality

Riadenie výroby začína oceľovým pásom. Prichádzajúca cievka sa pred valcovaním kontroluje na triedu, hrúbku a stav povrchu.

Počas tvárnenia sa rozmerové kontroly zameriavajú na výšku sekcie, geometriu príruby, hrúbku steny, priamosť a skrútenie. Dierovanie sa kontroluje podľa schváleného výkresu.

Po galvanizácii sa povlak skontroluje na pokrytie, hrúbku, vzhľad a chyby, ako sú holé plochy, odlupovanie alebo nadmerné nahromadenie zinku. Pred balením sa kontroluje aj presnosť pevnej dĺžky a celková rovnosť.

Referencia výberu projektu

Vnútrozemské strmé továrenské alebo strešné PV: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Dobytok, vlhká dielňa alebo projekt na brehu rieky: Q235B alebo Q355B, 120–180 μm.

Pobrežný alebo prístavný projekt: Q355B, 200–275 μm, s hrúbkou steny zvolenou pre štrukturálne zaťaženie.

Veľkorozponová strecha so silným vetrom alebo snehom: Q355B, väčší Z profil a hrúbka steny 2,2–3,0 mm, ak je to potrebné.

Suchá vnútorná strecha: nepotiahnutá za studena tvarovaná Z väznica môže byť ekonomickejšou voľbou.

FAQ

Q1. Poškodí sa zinkový povlak pri prekrytí Z väzníc?

Bežné skrutkové prekrytie by nemalo spôsobiť veľkoplošné odlupovanie, keď má pozinkovaný povlak dobrú priľnavosť. Malé mechanické poškodenia je možné opraviť opravným náterom bohatým na zinok.

Q2. Dajú sa pozinkované Z väznice zvárať?

Áno, ale zinkový povlak okolo zvaru sa teplom poškodí. Zvárané miesto by sa malo po zváraní vyčistiť a opraviť. Tam, kde je to praktické, sa vo všeobecnosti uprednostňujú skrutkové spoje.

Q3. Je väznica Z vhodná len na strechy?

č Dá sa použiť aj ako nástenná väznica. Avšak väznice C sú často vhodnejšie pre stenové systémy, pretože presah prierezu Z je menej užitočný pri zvislom rámovaní stien.

Q4. Môže sa pozinkovaná väznica Z použiť na 25-ročný projekt strešnej fotovoltaiky?

Môže byť špecifikovaný pre FV konštrukcie s dlhou životnosťou, ale zinkový povlak musí byť prispôsobený skutočnému prostrediu. Vnútrozemské a pobrežné projekty by nemali automaticky používať rovnakú hrúbku náteru.

Q5. Ako identifikujem Z väznicu, ktorá bola pred tvarovaním pozinkovaná?

Skontrolujte vytvorené rohy, či zinkový povlak nepretržite praská alebo sa odlupuje. Pri obstarávaní potvrďte postup výrobcu a požadujte, aby bol profil Z vytvarovaný a vyrazený pred žiarovým zinkovaním.

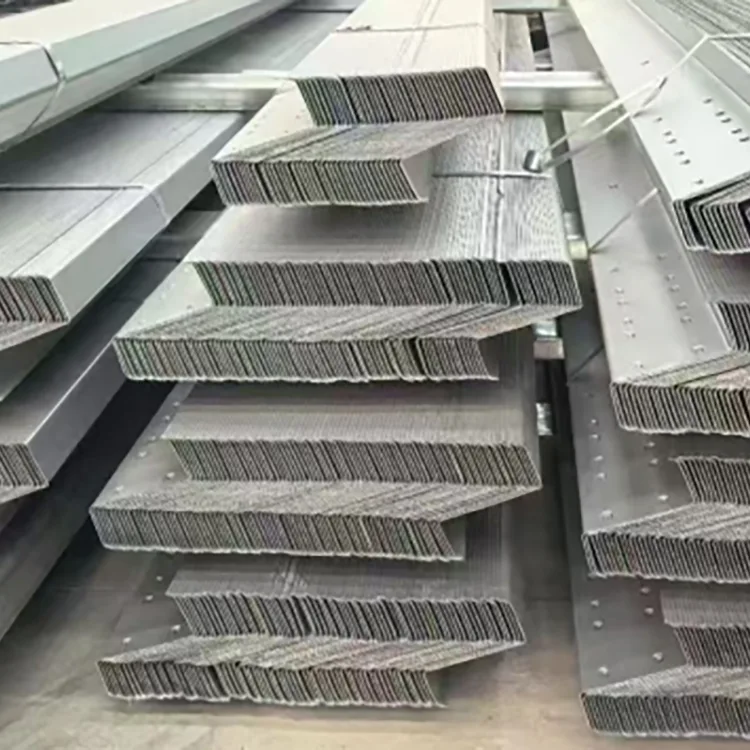

Q6. Môže výrobca dodať preddierované Z väznice?

áno. Veľkosť otvoru, rozstup a polohu je možné vyrobiť podľa konštrukčných výkresov. Dokončenie dierovania pred galvanizáciou tiež umožňuje, aby spracované oblasti dostali zinok počas fázy galvanizácie.

Q7. Aký zinkový povlak by sa mal použiť v blízkosti pobrežia?

Pre silnú pobrežnú expozíciu môže byť ako počiatočná požiadavka špecifikovaná vrstva 200–275 μm. Konečný náter by mal byť určený podľa koróznych podmienok projektu a príslušných špecifikácií.

Q8. Je hrubšia Z väznica vždy lepšia?

Nie. Hrubšia stena zvyšuje spotrebu ocele a náklady. Správna hrúbka závisí od rozpätia, vzdialenosti, zaťaženia vetrom a snehom, výšky sekcie a konštrukčného výpočtu.
