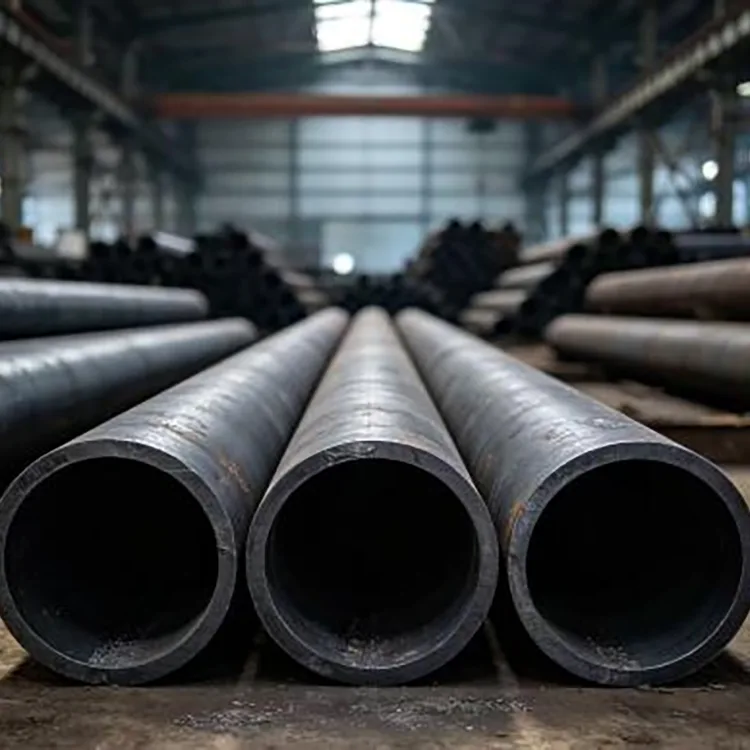

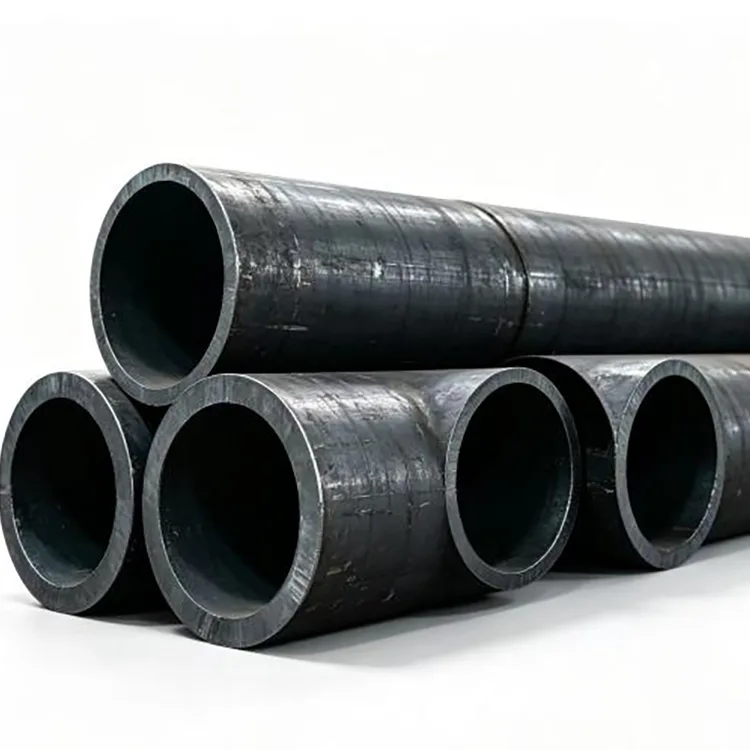

Bezšvová konštrukčná rúrka z uhlíkovej ocele

Bezšvová konštrukčná rúrka z uhlíkovej ocele sa vyrába prepichovaním a valcovaním oceľového predvalku na bezšvíkovú časť bez pozdĺžneho zvaru. Rúry valcované za tepla sa bežne používajú pre väčšie priemery a ťažšie steny, zatiaľ čo rúry ťahané za studena sa vyberajú, keď sú na obrábanie potrebné užšie rozmerové tolerancie a hladší povrch.

Tento produkt je určený pre konštrukčné a mechanické aplikácie podľa príslušnej špecifikácie. Pre potrubia prepravujúce vodu, olej, plyn, paru alebo iné stlačené tekutiny by sa namiesto použitia konštrukčnej rúrky mala špecifikovať kvapalinová prípojka, ako napríklad GB/T 8163, jednoducho preto, že rozmery sú podobné.

Špecifikácie

Špecifikácie ASTM, EN a JIS možno prediskutovať aj podľa požiadaviek projektu.

Materiálové možnosti

20# je bežnou voľbou pre všeobecné konštrukčné a mechanické aplikácie, kde sa vyžaduje dobrá opracovateľnosť a zvárateľnosť.

45# má vyššiu pevnosť a tvrdosť a používa sa hlavne na hriadele, objímky, puzdrá a iné opracované mechanické časti.

Q355B (16Mn) je vhodný pre aplikácie vyžadujúce vyššiu konštrukčnú pevnosť, ako sú ťažké stroje, inžinierske konštrukcie a podporné komponenty.

27SiMn a 40Cr sú vybrané pre mechanické diely vyžadujúce vyššiu pevnosť a špecifický výkon pri ďalšom spracovaní.

Materiál by sa mal vyberať skôr podľa zaťaženia, procesu obrábania, pracovného prostredia a požiadaviek na finálne komponenty, než jednoducho vyberať triedu najvyššej pevnosti.

Valcované za tepla vs. ťahané za studena

Bezšvíková rúra valcovaná za tepla je vo všeobecnosti praktickou možnosťou pre veľké priemery, ťažké steny a všeobecné stavebné práce. Je vhodný tam, kde sú prijateľné štandardné rozmerové tolerancie a cena materiálu je dôležitým faktorom.

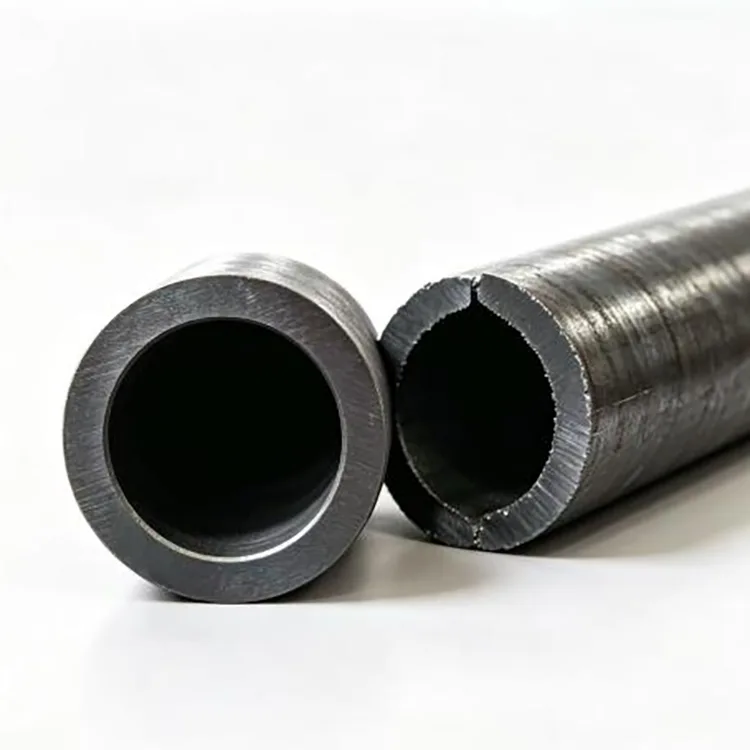

Bezšvíková rúra ťahaná za studena prechádza dodatočným procesom ťahania za studena, aby sa zlepšila rozmerová presnosť a stav povrchu. Je vhodnejší pre rúry s malým priemerom, presné súčiastky, sústruženie, vyvrtávanie a iné obrábacie operácie.

V prípade konštrukčného rámu zvyčajne nie je výhodné platiť za presný materiál ťahaný za studena, keď štandardná rúra valcovaná za tepla už spĺňa konštrukčné požiadavky.

Kde sa používa

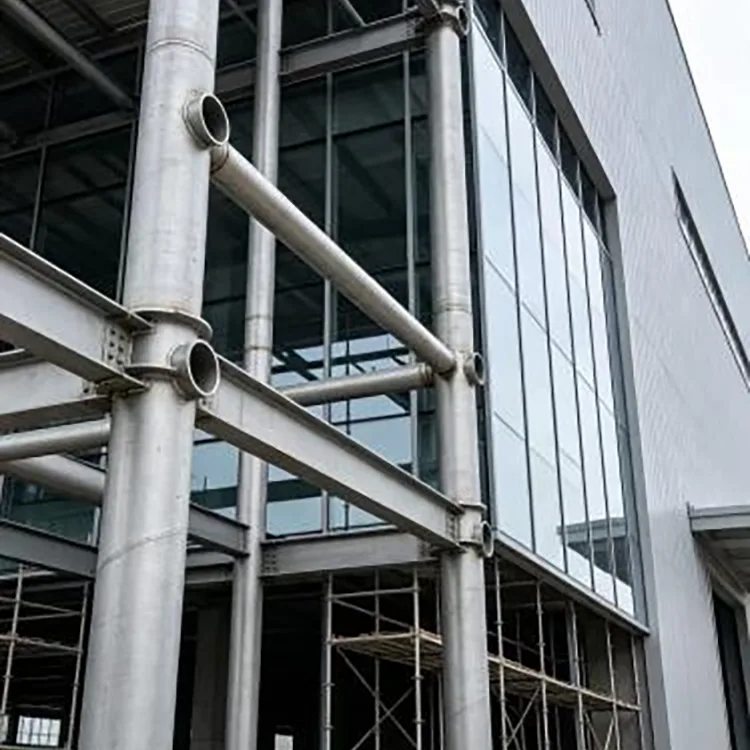

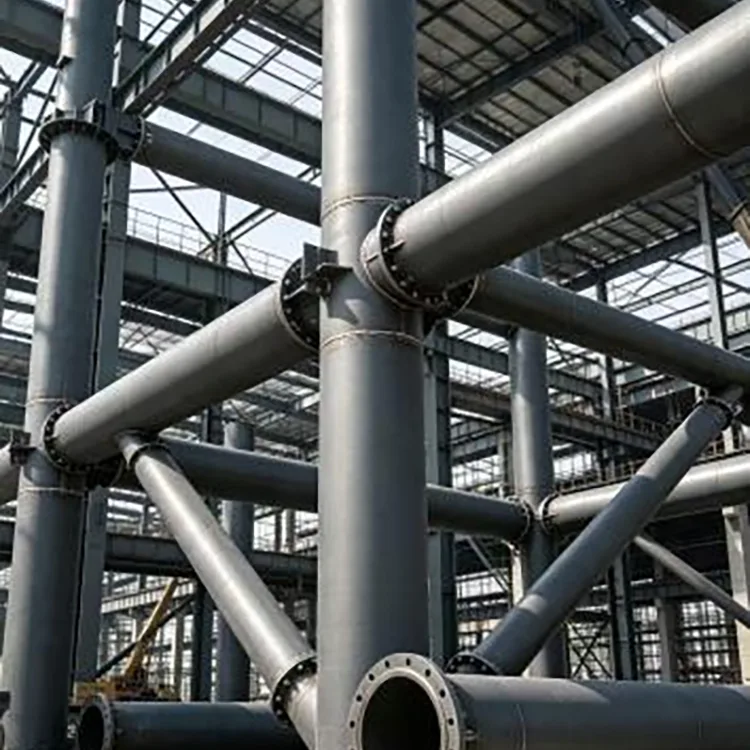

Oceľové konštrukcie

Priemyselné budovy, podperné stĺpy, väzníky, mostné podpery, základové konštrukcie, plošiny zariadení a iné nosné oceľové konštrukcie.

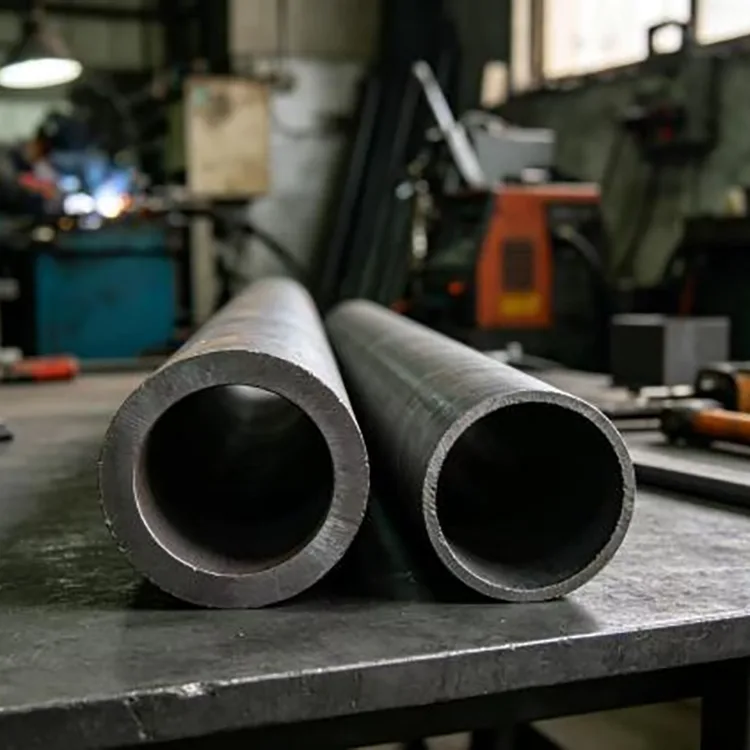

Výroba strojov

Rámy strojov, polotovary hydraulických valcov, puzdrá hriadeľov, puzdrá, súčasti banských zariadení a časti strojárskych strojov.

Ťažké vybavenie

Zdvíhacie zariadenia, poľnohospodárske stroje, konštrukcie ťažkých vozidiel a vyrobené podporné komponenty.

Priemyselné a komunálne projekty

Podpery zariadení, fotovoltaické konštrukcie, komunálne oceľové konštrukcie, komponenty dopravných zariadení, objímky a iné vyrobené konštrukcie.

Sprievodca výberom

Na bežné stavebné práce často postačuje 20# za tepla valcovaná bezšvíková uhlíková oceľová konštrukčná rúra, keď je splnené projektované zaťaženie a príslušné normy.

Pre opracované komponenty, ako sú objímky a presné diely, môže 20# alebo 45# rúrka ťahaná za studena poskytnúť lepšiu rozmerovú kontrolu a kvalitu povrchu.

Tam, kde sa vyžaduje vyššia pevnosť konštrukcie, možno zvážiť Q355B. Pre mechanické komponenty s vyššou pevnosťou môže byť vhodnejší 27SiMn alebo 40Cr v závislosti od konštrukcie dielu a požiadaviek na tepelné spracovanie.

Pre vonkajšie aplikácie môže byť základná rúrka dodaná s náterom alebo žiarovým zinkovaním, aby sa zabezpečila dodatočná ochrana proti korózii.

Dôležité rozlíšenie aplikácie

GB/T 8162 je štandard pre konštrukčné rúrky. Nemalo by sa vyberať jednoducho ako lacnejšia náhrada za potrubie určené pre tlakové alebo kvapalinové vedenie.

Pre prepravu vody, ropy, plynu a iných tekutín by mala byť platná norma pre prevádzku tekutín potvrdená z konštrukčných požiadaviek. GB/T 8163-2018 je čínsky štandard pre bezšvíkové oceľové rúry pre tekuté prevádzky.

Rovnaký princíp platí pre kotly, vysokoteplotné a iné špeciálne servisné aplikácie: štandard potrubia by sa mal riadiť špecifikáciou zariadenia a projektu.

Spracovanie a doručenie

Rúry vieme dodať v pevných dĺžkach alebo pred expedíciou narezať na požadované rozmery. Dostupné spracovanie zahŕňa čelné lícovanie, zrážanie hrán, skosenie, závitovanie, vŕtanie, lakovanie, odstraňovanie hrdze a žiarové zinkovanie.

Pri exportných objednávkach môžu byť rúry zviazané oceľovými páskami a na koncoch chránené proti nárazu a kontaminácii. Balenie je možné upraviť pre nakladanie kontajnerov, námornú dopravu a požiadavky na miesto určenia.

Kontrola kvality

Kontrola môže zahŕňať chemické zloženie, mechanické vlastnosti, kontrolu rozmerov, kontrolu povrchu a iné skúšky požadované vybranou normou alebo špecifikáciou nákupu.

V prípade projektových objednávok je možné v prípade potreby zabezpečiť inšpekčné dokumenty a kontrolu treťou stranou, ako je SGS, BV alebo TÜV.

Informácie o obstarávaní

Pre cenovú ponuku uveďte požadovaný štandard, triedu materiálu, vonkajší priemer, hrúbku steny, dĺžku, množstvo a požiadavky na spracovanie.

Pre zákazkové objednávky sú užitočné výkresy alebo rozmerové tolerancie, keď sa rúrka spracuje na hotový komponent. Je možné diskutovať aj o zmiešaných objednávkach, skúšobných množstvách a väčších inžinierskych zákazkách.

FAQ

Q1: Na čo sa používa bezšvíková uhlíková oceľová konštrukčná rúrka GB/T 8162?

GB/T 8162 pokrýva bezšvíkové oceľové rúry na konštrukčné účely. Typické aplikácie zahŕňajú oceľové konštrukcie, rámy zariadení, súčasti strojov a iné všeobecné strojárske použitie, kde si návrh nevyžaduje špeciálne špecifikácie pre kvapalinový servis alebo kotlové rúry.

Q2: Mal by som si vybrať bezšvíkové rúrky valcované za tepla alebo ťahané za studena?

Vyberte si valcované za tepla pre väčšie priemery, ťažšie steny a všeobecné konštrukčné aplikácie, kde sú prijateľné štandardné tolerancie. Zvoľte ťahané za studena, keď sú potrebné užšie rozmery, hladšie povrchy alebo lepší výkon obrábania.

Q3: Ako si môžem vybrať medzi 20#, 45# a Q355B?

20# sa bežne používa na všeobecné konštrukčné a mechanické práce. 45# je vhodnejší pre obrábané diely s vyššou pevnosťou, ako sú hriadele a objímky. Q355B sa vo všeobecnosti zvažuje, keď sa vyžaduje vyššia pevnosť konštrukcie. Konečný výber by sa mal riadiť dizajnom komponentov a príslušnými špecifikáciami materiálu.

Q4: Môže sa konštrukčná bezšvíková rúra použiť na vodovodné alebo plynové potrubia?

Nielen preto, že je vhodná veľkosť. Aplikácia musí spĺňať príslušnú normu pre prevádzku kvapalín a konštrukčné požiadavky. V prípade aplikácií s kvapalinou by sa mala zvážiť GB/T 8163 tam, kde je to špecifikované.

Q5: Môžete poskytnúť rezanie a galvanizáciu pred odoslaním?

áno. Rezanie s pevnou dĺžkou, skosenie, zrážanie hrán, závitovanie, vŕtanie, lakovanie a žiarové zinkovanie je možné dohodnúť podľa požiadaviek objednávky.
