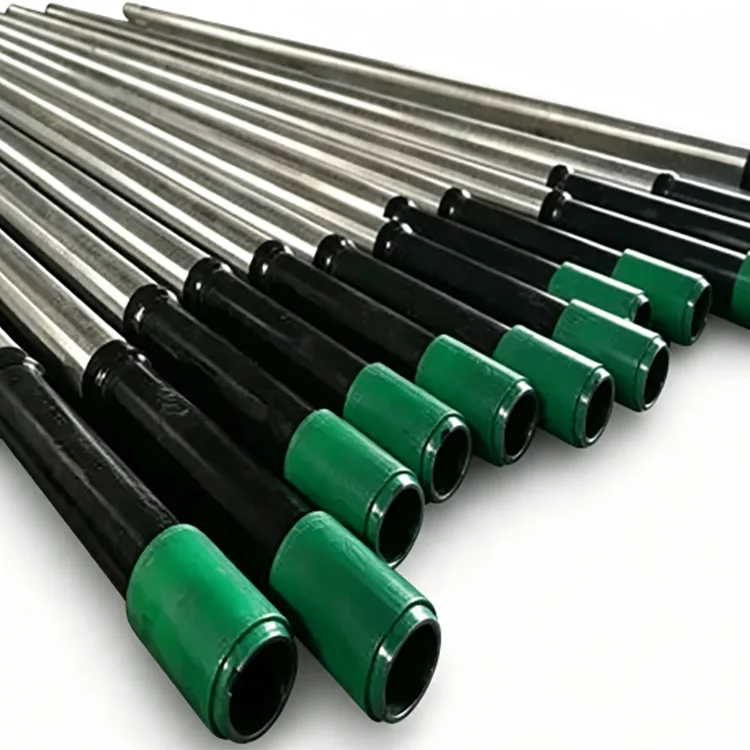

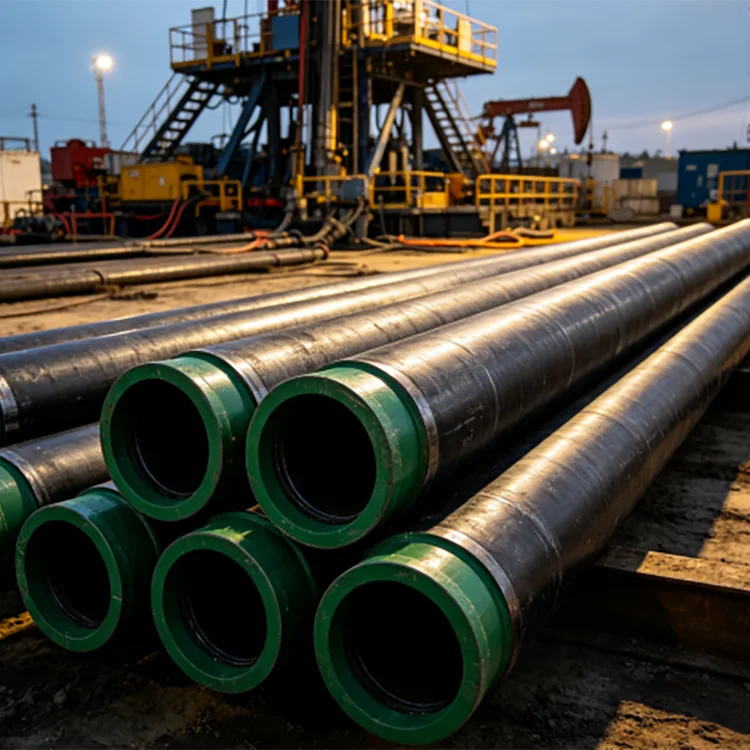

Bezšvové plášťové potrubie pre ropné pole

Bezšvové pažnicové potrubie pre ropné pole sa inštaluje do vyvŕtanej studne a potom sa na miesto zacementuje. Na rozdiel od potrubia, ktoré je normálne umiestnené vo vnútri puzdra na prenášanie produkovaných tekutín, puzdro zostáva súčasťou konštrukcie vrtu a musí odolávať zaťaženiu formovacím tlakom, cementovaním, vŕtaním a výrobnými operáciami.

Pri objednávkach na ropné polia by sa mala špecifikovať trieda, vonkajší priemer, hrúbka steny, pripojenie, dĺžka a požiadavky na kontrolu. Výkon plášťa nemožno posudzovať len podľa triedy ocele.

Normy a špecifikácie

API 5CT je hlavná medzinárodná špecifikácia pre plášte a hadičky používané v ropných a plynových vrtoch. Najnovšie vydanie API 5CT je 11. vydanie s dodatkom uverejneným v roku 2025.

Pre čínske projekty je aktuálna národná norma GB/T 19830-2023 pre oceľové rúry používané ako plášť alebo potrubie pre ropné a plynové vrty. Účinnosť nadobudla 1. marca 2024 a nahradila GB/T 19830-2017.

Skutočná veľkosť plášťa a hodnotenie výkonu by sa mali vyberať z programu vrtu, konštrukcie plášťa a príslušnej normy, a nie zo samotnej hĺbky vrtu.

Výber triedy ocele

J55 a K55 sa bežne používajú pre bežné aplikácie pažníc, kde podmienky vrtu nevyžadujú vyššiu pevnosť. K55 poskytuje vyššiu špecifikovanú úroveň medze klzu ako J55 a môže sa vybrať, keď to vyžaduje konštrukcia.

N80 sa používa tam, kde sa vyžaduje vyššia pevnosť pre bežné studne so sladkou prevádzkou. N80 by sa nemalo považovať za automaticky vhodné pre kyslé prevádzkové podmienky.

L80 je široko používaný tam, kde sú špecifikované požiadavky na kontrolovanú tvrdosť a kyslosť. Presná trieda L80 a kvalifikačné požiadavky by mali byť potvrdené v špecifikácii nákupu.

P110 poskytuje vyššiu pevnosť pre náročné konštrukcie plášťa, vrátane hlbších alebo viac zaťažených vrtov, kde konštrukcia vyžaduje vyššiu pevnosť.

Q125 sa používa pre aplikácie s vysokou pevnosťou. Nie je to len náhrada za P110 v každej studni; zrútenie, prasknutie, axiálne zaťaženie, teplota a výkon pripojenia je ešte potrebné skontrolovať.

Výber bezšvíkových rúr pre ropné pole začína dizajnom studne

Praktická postupnosť výberu puzdra je:

Hĺbka vrtu a zaťaženie → formovací tlak → korózne podmienky → veľkosť plášťa → hrúbka steny → trieda ocele → typ spojenia → dĺžka a požiadavky na kontrolu.

Hlbšia studňa automaticky nevyžaduje najvyššiu kvalitu ocele. Plášťová kolóna musí byť kontrolovaná na zrútenie, roztrhnutie a axiálne zaťaženie pri skutočných podmienkach vŕtania, cementovania a výroby.

Korózia a výber kyslých služieb

Pri vrtoch obsahujúcich H2S si výber materiálu vyžaduje osobitnú pozornosť na odolnosť proti praskaniu sulfidovým napätím a kontrolu tvrdosti. Štandardná vysokopevnostná trieda by sa nemala aktualizovať alebo nahrádzať bez overenia jej vhodnosti pre špecifikované prostredie kyslých služieb.

V prípade CO₂, chloridov a iných korozívnych podmienok môže výber vyžadovať zliatiny odolné voči korózii alebo iné opatrenia okrem bežných druhov plášťov. Skutočná teplota, tlak, zloženie kvapaliny a chemické zloženie vody by mali byť zahrnuté v technickej špecifikácii.

Pripojenia závitov

Spojenie je súčasťou bezšvíkového potrubného systému Oilfield, nie len možnosťou ukončenia.

STC sa bežne spája s aplikáciami s krátkym závitom a spojkami, kde podmienky vrtu a konštrukcia umožňujú konvenčné spojenie.

LTC poskytuje dlhší závitový záber a používa sa v širšom rozsahu konvenčných plášťových aplikácií.

BTC používa profil oporného závitu a je široko používaný tam, kde je potrebná vyššia nosnosť pripojenia.

Pre horizontálne vrty, vysokotlakové plynové vrty, vrty s veľkým výtlakom a iné náročné aplikácie môžu byť špecifikované prémiové spoje na zlepšenie tesnenia a mechanického výkonu. VAM, FOX a iné proprietárne pripojenia by sa mali dodávať iba podľa špecifikovaného návrhu pripojenia zákazníka alebo podľa licenčných požiadaviek.

Výber dĺžky

Puzdro sa bežne dodáva v dĺžkach API:

Presné požiadavky na rozsah a dĺžku by sa mali riadiť platnými tabuľkami API 5CT a špecifikáciou nákupu. Dlhé spoje môžu znížiť počet spojení v reťazci plášťa, ale je potrebné zvážiť aj požiadavky na prepravu a manipuláciu.

Typické aplikácie na ropných poliach

Povrch a stredný plášť

Používa sa na podporu horného vrtu, izoluje formácie a poskytuje základ pre následné časti vŕtania.

Výrobné puzdro

Inštaluje sa počas výrobného intervalu a používa sa ako súčasť konštrukcie finálneho vrtu.

Hlboké a vysokotlakové studne

Tam, kde je náročnejšie zaťaženie zrútením, roztrhnutím a axiálnym zaťažením, je možné zvoliť triedy s vyššou pevnosťou a vhodné hrúbky steny.

Horizontálne a bridlicové vrty

Pri výbere plášťa sa okrem konvenčného dizajnu plášťa musí brať do úvahy ohyb, krútiaci moment, odpor, výkon spojenia a hydraulické lámanie.

Výroba a kontrola

Bezšvíkové opláštenie sa vyrába z oceľového predvalku procesom valcovania za tepla alebo dierovania, po ktorom nasleduje konečná úprava, rozmerová kontrola a opracovanie závitov podľa špecifikovanej normy.

Kontrola môže zahŕňať chemické zloženie, vlastnosti v ťahu, tvrdosť, ak je to vhodné, kontrolu rozmerov, kontrolu posunu, hydrostatické skúšanie a nedeštruktívne skúšanie, ako to vyžaduje príslušná špecifikácia a objednávka.

Rozmery závitu a meradlá sú tiež dôležité, pretože výkon spojenia závisí od presného opracovania, merania a lícovania spojky.

Dodávka a spracovanie

Môžeme dodať plášť podľa požadovanej triedy ocele, vonkajšieho priemeru, hrúbky steny, typu závitu a dĺžky. Závitové a spájané výrobky je možné pripraviť podľa špecifikovaného spojenia.

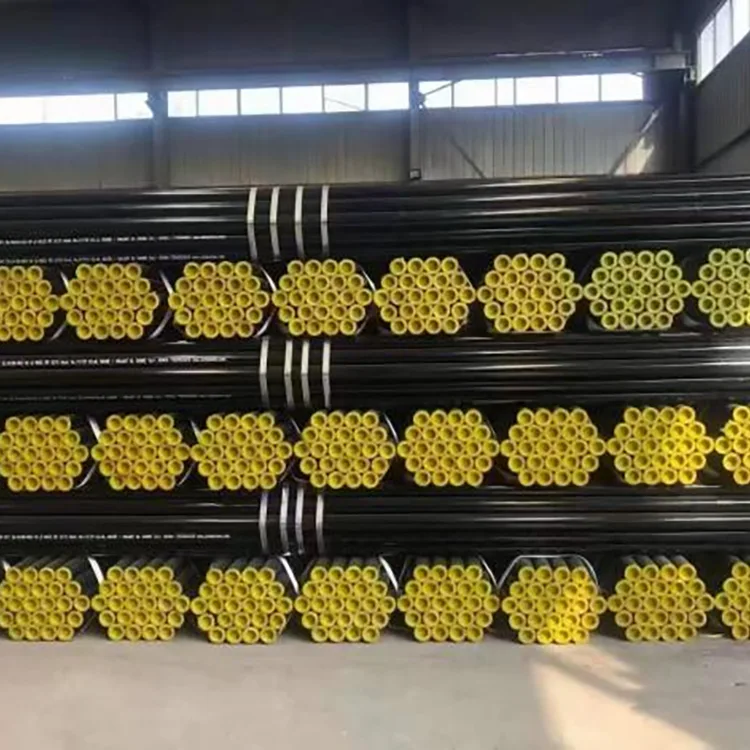

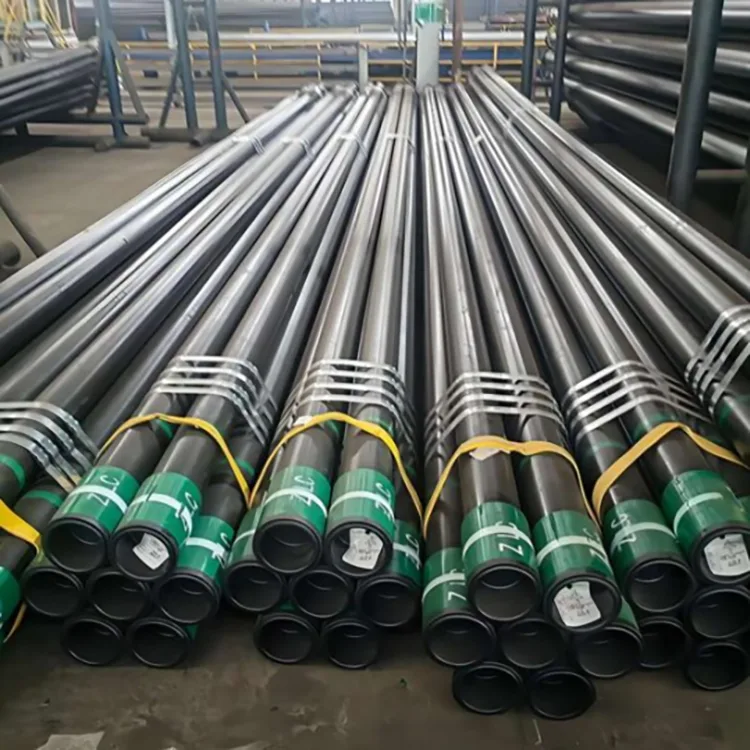

Pri exportných objednávkach je možné obal zbaliť a zabaliť na prepravu kontajnera alebo hromadnej prepravy, s chráničmi závitov a ochranou koncov, ak je to potrebné.

Projektové objednávky môžu obsahovať aj inšpekčné dokumenty a kontrolné opatrenia tretích strán, ako sú SGS, BV alebo TÜV podľa požiadaviek zákazníka.

FAQ

Q1: Je celý plášť ropného poľa bezproblémový?

Nie. API 5CT zahŕňa bezšvíkové aj elektricky zvárané obalové produkty. Ak projekt špecificky vyžaduje bezšvíkové puzdro, v špecifikácii nákupu by mal byť jasne uvedený typ výroby.

Q2: Ktorý štandard by som mal použiť pre bezšvíkové plášťové rúry Oilfield?

API 5CT je široko používaný pre medzinárodné projekty v oblasti ropy a zemného plynu. Pre čínske národné štandardné projekty je GB/T 19830-2023 súčasnou normou pokrývajúcou oceľové rúry na plášte alebo rúrky.

Q3: Ako si vyberiem J55, N80, L80, P110 alebo Q125?

Výber závisí od konštrukčného zaťaženia plášťa a prevádzkového prostredia. J55 a K55 sú spoločné pre bežné aplikácie; N80 a P110 poskytujú vyššiu pevnosť; L80 je bežne špecifikovaný tam, kde platia požiadavky na kyslú službu; Q125 sa používa pre aplikácie s vyššou pevnosťou. Konečný výber by mal byť založený na návrhu studne a príslušnej špecifikácii.

Q4: Môže sa N80 alebo P110 použiť v kyslých studniach?

Nevyberajte puzdro pre službu H₂S len na základe pevnosti. Vhodnosť kysnutia závisí od kvality, tvrdosti, stavu materiálu a environmentálnych požiadaviek. Kryt by mal byť špecifikovaný podľa príslušných požiadaviek na kyslé služby.

Q5: Aký je rozdiel medzi puzdrom, hadicou a vrtnou rúrkou?

Plášť je inštalovaný a cementovaný na podporu a izoláciu vrtu. Hadičky sú umiestnené vo vnútri puzdra na prenášanie vyrobených tekutín. Vŕtacie potrubie sa používa počas vŕtania a po vŕtaní sa odstráni.

Q6: Môžete dodať puzdro so závitmi a spojkami?

áno. Plášť je možné dodať so špecifikovanými typmi závitov API alebo projektom špecifikovanými prémiovými pripojeniami spolu so spojkami, chráničmi závitov a požadovanou dokumentáciou kontroly.
