Vysokoteplotné bezšvíkové potrubie z uhlíkovej ocele

Vysokoteplotné potrubie nemožno vybrať len podľa veľkosti potrubia. Pracovná teplota, tlak, prevádzkové médium, prevádzkový čas a trieda materiálu ovplyvňujú výkon požadovaný od potrubia. Toto vysokoteplotné bezšvíkové potrubie z uhlíkovej ocele je určené pre vysokoteplotné a vysokotlakové aplikácie, kde obyčajné potrubie z uhlíkovej ocele nemusí poskytovať dostatočnú dlhodobú stabilitu.

Rúrka je vyrobená technológiou výroby bezšvíkových oceľových rúr, ktorá dáva rúre súvislú štruktúru bez pozdĺžneho zvaru. Riadený ohrev, prepichovanie, valcovanie, dimenzovanie, chladenie a vyrovnávanie pomáhajú udržiavať hustú a rovnomernú stenu potrubia. Hotové potrubie je vhodné pre vysokoteplotnú paru, horúcu vodu a procesné kvapaliny, pričom sú k dispozícii možnosti spracovania pre rôzne požiadavky na inštaláciu.

Výkon za podmienok vysokej teploty

Dlhodobé vystavenie teplu môže spôsobiť, že potrubie z uhlíkovej ocele stratí rozmerovú stabilitu alebo sa zdeformuje, keď materiál a prevádzkové podmienky nie sú správne zosúladené. Z tohto dôvodu je rúra navrhnutá skôr podľa špecifických teplotných a tlakových limitov, než aby sa s ňou zaobchádzalo ako s bezšvovou rúrou na všeobecné použitie.

Odolnosť proti tečeniu pri vysokej teplote

Pri nepretržitej prevádzke pri 425 °C je rúra navrhnutá tak, aby si udržala stabilné rozmery a odolávala plastickej deformácii a expanzii priemeru. Toto je obzvlášť dôležité pre potrubia, ktoré zostávajú pri zvýšených teplotách počas dlhých prevádzkových období.

Odolnosť voči tepelnej únave

Priemyselné potrubia môžu byť vystavené opakovanému zahrievaniu a chladeniu, a nie konštantnej teplote. Rúrka je navrhnutá tak, aby odolala tepelným cyklom a znížila riziko prasknutia spojeného s opakovanými zmenami teploty.

Výkon pri vysokej teplote a tlaku

Menovitý vysokoteplotný tlak je 10 MPa pri konštantnej teplote 425°C. Pre skutočný projekt by sa mala tlaková kapacita stále kontrolovať podľa veľkosti potrubia, hrúbky steny, triedy materiálu, konštrukčnej teploty a príslušného technického predpisu.

Jednotná štruktúra materiálu

Použitie kontrolovaných surovín z uhlíkovej ocele a bezproblémová výroba pomáha zabezpečiť hustú stenu potrubia s konzistentnou materiálovou kontinuitou. To je dôležité pre aplikácie, kde by sa lokalizované defekty mohli stať problémom pri trvalej teplote a tlaku.

Základné technické špecifikácie

Materiál a štandardný výber

Správny materiál závisí od skutočnej prevádzkovej teploty a prevádzkových podmienok. Rôzne druhy by sa nemali nahrádzať jednoducho preto, že ich menovité rozmery rúr sú rovnaké.

Až do 350°C

Pre strednotlakové a nízkotlakové potrubia na paru, teplonosné oleje a teplovodné potrubia je v dodanej výberovej schéme preferovanou možnosťou 20G bezšvíková oceľová rúra podľa GB 3087.

Ako alternatívu možno použiť ASTM A106 Gr.B.

GB/T 8163 20# by sa malo brať do úvahy opatrne a je určené skôr pre nízkotlakové, nekritické odbočky než pre náročné vysokoteplotné prevádzky.

350 až 425 °C

Pre dlhodobú nepretržitú vysokoteplotnú parnú prevádzku použite 20G podľa GB 3087 alebo ASTM A106 Gr.B podľa návrhu projektu.

Pre tento teplotný rozsah by materiálová dokumentácia mala obsahovať požadované mechanické vlastnosti pri vysokej teplote a záznamy o nedeštruktívnom testovaní, ak to projekt špecifikuje.

Obyčajná GB/T 8163 20# by nemala byť nahradená špecifikovanou vysokoteplotnou rúrou, len aby sa znížili obstarávacie náklady.

425 až 450 °C

V tomto rozsahu teplôt by sa s rúrkami z uhlíkovej ocele malo počítať iba pri krátkodobej alebo prerušovanej prevádzke.

Vyžaduje sa posúdenie dotvarovania a intervaly kontrol by sa mali skrátiť tam, kde sa dočasne používa uhlíková oceľ. Pre formálny inžiniersky dizajn sa uprednostňuje chróm-molybdénová legovaná oceľ.

Nad 450 °C

Bezšvíkové rúry z uhlíkovej ocele by sa nemali používať na dlhodobú prevádzku nad 450 °C.

Dodávaný návod na výber odporúča žiaruvzdornú legovanú oceľ, ako napríklad:

● 15CrMoG — až do 510°C

● 12Cr1MoVG — až do 570 °C

Konečný výber materiálu by sa mal riadiť skutočným konštrukčným návrhom, prevádzkovými podmienkami a platnými normami.

Kde sa používa

Toto potrubie sa používa hlavne v systémoch, kde sa teplota a tlak udržiavajú po dlhšiu dobu.

Typické aplikácie zahŕňajú:

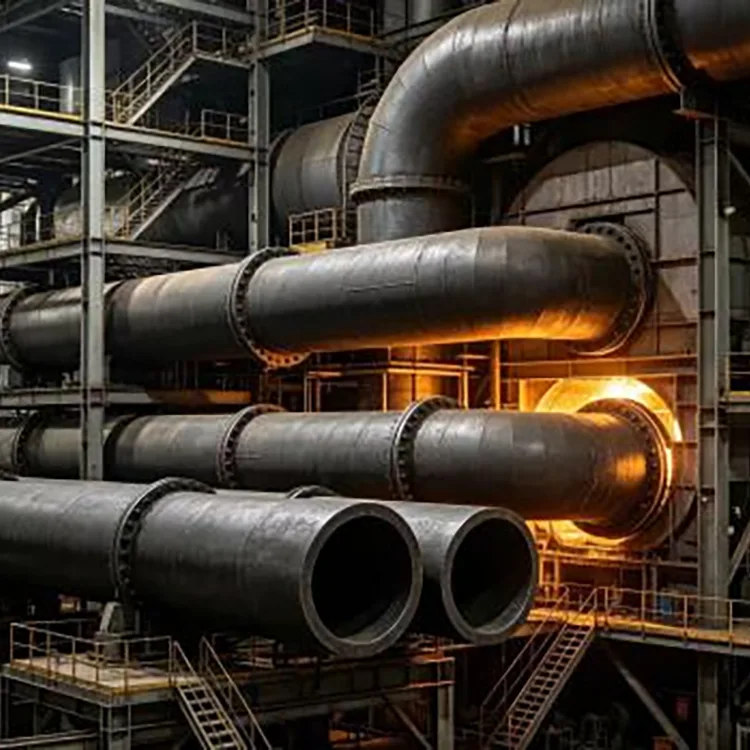

Generovanie energie

Používa sa na pomocné potrubie okolo kotlov elektrární a iných tepelných energetických zariadení, kde sa za riadených prevádzkových podmienok prepravuje horúca voda alebo para.

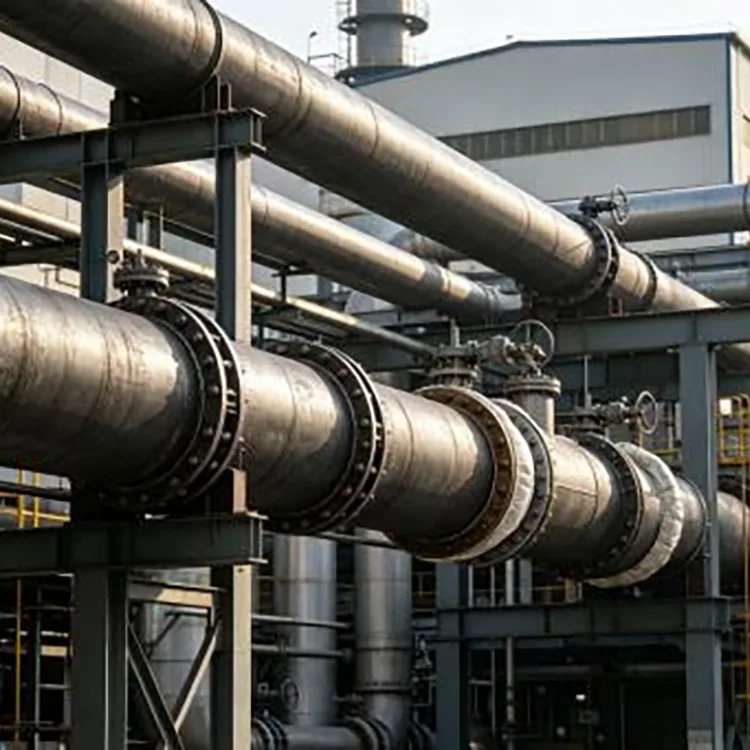

Priemyselné parovody

Vhodné na prenos vysokoteplotnej pary v priemyselných zariadeniach, vrátane potrubí procesnej pary a podporných potrubí.

Potrubie chemického procesu

Používa sa pre vysokoteplotné procesné kvapaliny, kde je zvolená trieda uhlíkovej ocele kompatibilná s prevádzkovou teplotou, tlakom a médiom.

Rekuperácia odpadového tepla

Používa sa v systémoch spätného získavania odpadového tepla, kde je potrebné prenášať horúce kvapaliny alebo paru medzi procesnými zariadeniami.

Zariadenia na výmenu tepla

Používa sa pre potrubia pripojené k vysokoteplotným výmenníkom tepla a súvisiacim tepelným zariadeniam.

Aplikácie, kde by sa to nemalo používať

Správny výber tiež znamená vedieť, kedy by sa potrubie nemalo používať.

Tento produkt sa neodporúča pre:

● Silne korozívne kyslé alebo alkalické médiá

● Dlhodobá prevádzka nad 450°C

● Nízkoteplotné/vysokotlakové podmienky vyžadujúce špeciálne nízkoteplotné typy rúr

V prípade špeciálnych médií alebo extrémnych teplôt by sa mal materiál prehodnotiť, a nie nútiť roztok uhlíkovej ocele do nevhodnej aplikácie.

Výrobný proces

V prípade vysokoteplotných rúr je kontrola výroby úzko spojená s konečnými rozmermi a mechanickým výkonom. Zásobovací systém spoločnosti Rongheng pokrýva výrobu a spracovanie bezšvíkových oceľových rúr, pričom kontrola kvality sa vykonáva od vstupného materiálu prostredníctvom kontroly hotového výrobku.

Všeobecná výrobná cesta zahŕňa:

Kontrola surovín → Ohrev → Prepichovanie → Valcovanie → Dimenzovanie → Chladenie → Narovnávanie → Rezanie → Kontrola povrchu → Nedeštruktívne testovanie v prípade potreby → Finálna kontrola → Balenie a odoslanie

Kontrola surovín

Pred výrobou sa prichádzajúce oceľové materiály skontrolujú vzhľadom na požadovanú kvalitu a nákupnú špecifikáciu. Materiálová dokumentácia, chemické zloženie a mechanické vlastnosti sa posudzujú podľa požiadaviek objednávky.

Pre špecifikované akosti ako 20G a ASTM A106 Gr.B musí materiál zodpovedať platnej norme a projektovej dokumentácii.

Kúrenie a piercing

Pripravený oceľový predvalok sa zahreje na požadovanú teplotu spracovania a prerazí, aby sa vytvoril počiatočný dutý profil. Regulácia ohrevu je dôležitá, pretože nadmerné alebo nedostatočné zahrievanie môže ovplyvniť následné tvarovanie a konečnú štruktúru potrubia.

Valcovanie a dimenzovanie

Dutá škrupina prechádza cez valcovacie a kalibračné stupne, aby sa získal požadovaný vonkajší priemer a hrúbka steny.

Rozmerová kontrola sa v tejto fáze zameriava na:

● Vonkajší priemer

● Hrúbka steny

● Jednotnosť steny

● Dĺžka potrubia

● Priamosť

Chladenie a vyrovnávanie

Po vytvarovaní sa na stabilizáciu rozmerov rúr používa riadené chladenie a vyrovnávanie. Rovnosť sa kontroluje predtým, ako rúra pristúpi ku konečnému spracovaniu.

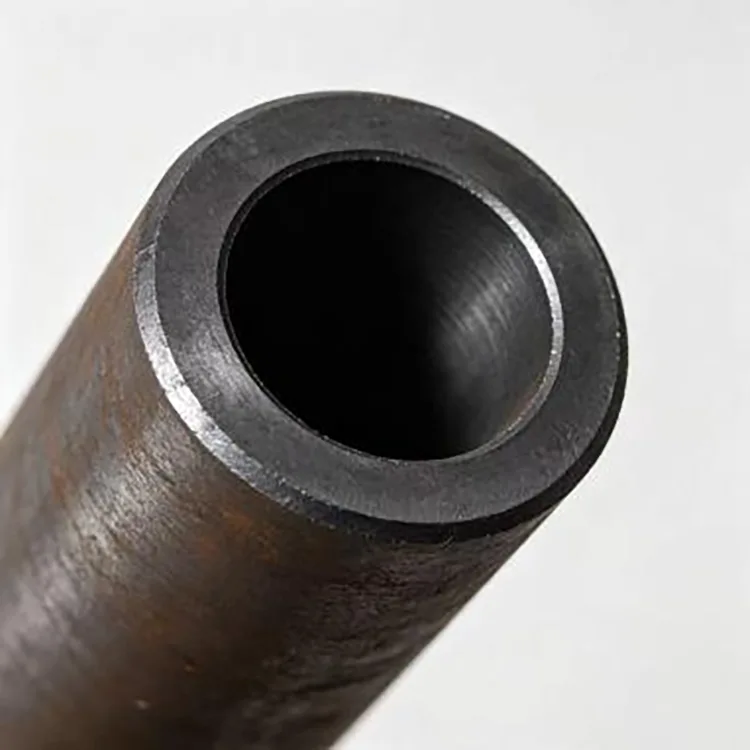

Rezanie a príprava konca

Potrubie je možné dodať v požadovaných dĺžkach. Rezanie s pevnou dĺžkou, skosenie konca rúr a leštenie vnútorných stien je možné dohodnúť podľa potvrdenej špecifikácie objednávky.

Továrenská kontrola kvality

Vysokoteplotné potrubie je často inštalované v systémoch, kde výmena chybnej časti znamená vypnutie zariadenia. Z tohto dôvodu by kontrola kvality mala pokrývať viac ako len kontrolu vzhľadu a rozmerov.

Proces kontroly Rongheng môže zahŕňať:

Overenie materiálu

Kvalita ocele, materiálová dokumentácia a požadované chemické a mechanické vlastnosti sú kontrolované podľa nákupnej špecifikácie.

Rozmerová kontrola

Kontroluje sa vonkajší priemer, hrúbka steny, dĺžka a rovnosť, aby sa potvrdilo, že hotové potrubie spĺňa dohodnuté požiadavky.

Kontrola povrchu

Povrch potrubia sa kontroluje na viditeľné chyby, nadmernú oxidáciu a iné podmienky, ktoré by mohli ovplyvniť následné použitie alebo spracovanie.

Nedeštruktívne testovanie

Ak to vyžaduje objednávka alebo inžiniersky projekt, je možné zabezpečiť nedeštruktívne testovanie na identifikáciu vnútorných diskontinuít, ktoré nemožno potvrdiť vizuálnou kontrolou.

Konečná kontrola šarže

Hotové rúry sú pred balením kontrolované podľa špecifikácie a výrobnej šarže. Množstvo, rozmery, označenia a požadované kontrolné dokumenty sú potvrdené pred odoslaním.

Konzistencia dávok pre projektové zákazky

Pre inžinierske projekty nestačí dostať správnu špecifikáciu v prvej zásielke. Ak projekt vyžaduje niekoľko sérií, rozdiely medzi zásielkami môžu spôsobiť problémy počas inštalácie a akceptácie na mieste.

Rongheng organizuje výrobu a kontrolu podľa potvrdených požiadaviek objednávky. Pri opakovanom obstarávaní možno ako referenciu pre nasledujúce šarže použiť pôvodný druh materiálu, rozmery, požiadavky na spracovanie a podmienky kontroly.

Tento prístup je obzvlášť užitočný pre projekty vyžadujúce viacero dodávok rovnakej špecifikácie potrubia.

Spracovanie a zákazková dodávka

Rôzne miesta inštalácie vyžadujú rôzne dĺžky potrubia a koncové podmienky. Rongheng môže zabezpečiť ďalšie spracovanie na základe potvrdených výkresov alebo špecifikácií.

Dostupné spracovanie zahŕňa:

● Rezanie s pevnou dĺžkou

● Zrážanie koncov rúr

● Leštenie vnútorných stien

● Ďalšie dohodnuté požiadavky na spracovanie

Pri hromadných inžinierskych objednávkach by kupujúci mali pred cenovou ponukou poskytnúť požadovanú triedu potrubia, veľkosť, hrúbku steny, dĺžku, pracovnú teplotu, pracovný tlak, servisné médium a požiadavky na kontrolu.

To umožňuje prispôsobiť špecifikáciu potrubia skutočnej aplikácii namiesto uvádzania iba podľa priemeru a hrúbky steny.

Čo by si mal kupujúci pred objednávkou overiť

Pre vysokoteplotný servis by ste si pred nákupom mali potvrdiť nasledujúce informácie:

Dodávka a dodávka

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. pôsobí ako medzinárodná predajná platforma spoločnosti Tianjin Gefu Steel a spolupracuje so zdrojmi na výrobu ocele v Daqiuzhuang, Tianjin, hlavnej oblasti výroby a distribúcie ocele.

Dodávkový sortiment zahŕňa bezšvíkové oceľové rúry, zvárané oceľové rúry, pozinkované rúry, oceľové profily a fotovoltaické montážne produkty. To umožňuje spoločnosti spracovávať štandardný nákup oceľových rúr a projektové objednávky zahŕňajúce špecifikované materiály, rozmery, spracovanie a požiadavky na kontrolu.

Pri hromadných objednávkach je plánovanie výroby potvrdené podľa špecifikácie potrubia, množstva, požiadaviek na spracovanie a plánu dodávok. Cieľom je udržať dodávané potrubie v súlade so schválenou špecifikáciou nákupu od výroby až po odoslanie.

FAQ

Q1: Aký je rozdiel medzi bežnou bezšvovou rúrkou z uhlíkovej ocele a vysokoteplotnou bezšvíkovou rúrou z uhlíkovej ocele?

Hlavným rozdielom nie je len to, či je potrubie bezšvíkové. Dlhodobá vysokoteplotná prevádzka vyžaduje, aby sa kvalita materiálu, výrobný štandard, mechanické vlastnosti, prevádzková teplota a tlak posudzovali spoločne. Bezšvové potrubie na všeobecné použitie by sa nemalo automaticky považovať za vhodné na nepretržitú prevádzku pri vysokých teplotách.

Q2: Môže sa toto potrubie použiť na paru 400 °C?

Áno, 20G podľa GB 3087 alebo ASTM A106 Gr.B možno zvážiť pre nepretržitý rozsah vysokých teplôt 350–425 °C v dodanej schéme výberu. Konečný výber by mal tiež zvážiť návrhový tlak, hrúbku steny, dobu prevádzky a príslušné technické požiadavky.

Q3: Môže potrubie vydržať 10 MPa pri 425 °C?

Špecifikovaný vysokoteplotný menovitý tlak je 10 MPa pri konštantnej teplote 425 °C. Aktuálny návrh projektu by mal overiť tlakovú požiadavku vzhľadom na rozmery potrubia, triedu materiálu, konštrukčný kód a prevádzkové podmienky.

Q4: Môžete dodať vysokoteplotné bezšvíkové rúry s pevnou dĺžkou?

áno. Rezanie na pevnú dĺžku je k dispozícii podľa potvrdenej objednávky. V prípade potreby je možné zabezpečiť aj skosenie koncov rúr a leštenie vnútorných stien.

Q5: Môžete poskytnúť dokumenty o nedeštruktívnom testovaní a kontrole?

áno. Dokumentácia nedeštruktívneho testovania a kontroly môže byť usporiadaná podľa objednávky a požiadaviek projektu. Kupujúci by mali pred výrobou špecifikovať požadovanú úroveň kontroly.

Q6: Aké informácie by som mal poskytnúť pre cenovú ponuku?

Najužitočnejšie informácie sú druh materiálu, použiteľná norma, vonkajší priemer, hrúbka steny, dĺžka potrubia, pracovná teplota, pracovný tlak, prevádzkové médium, množstvo a požiadavky na kontrolu. V prípade potreby dodatočného spracovania je možné poskytnúť aj výkresy alebo špecifikácie projektu.

Q7: Je toto potrubie vhodné pre teploty nad 450 °C?

Nie. Dlhodobá prevádzka nad 450 °C je mimo odporúčaný rozsah pre rúry z uhlíkovej ocele v tejto schéme výberu. Žiaruvzdorná legovaná oceľ, ako je 15CrMoG alebo 12Cr1MoVG, by sa mala hodnotiť pre použitie pri vyšších teplotách.

Q8: Ako by sa malo inštalovať vysokoteplotné potrubie?

Potrubný systém potrebuje dostatočný priestor na tepelnú rozťažnosť. Mali by sa zvoliť vysokoteplotné príruby a vhodné tesniace materiály a studené potrubia by sa počas inštalácie nemali nútene vyrovnávať. Správna inštalácia pomáha kontrolovať tepelné namáhanie, deformáciu a netesnosti počas prevádzky.

Q9: Ako dlho môže byť potrubie používané v nepretržitej prevádzke?

Dodávaná špecifikácia produktu uvádza deklarovanú životnosť 8+ rokov pri nepretržitej prevádzke bez poruchy. Skutočná životnosť závisí od prevádzkovej teploty, tlaku, média, koróznych podmienok, tepelných cyklov, inštalácie a údržby, preto by sa pred určením očakávanej životnosti mali vyhodnotiť podmienky projektu.

Prečo si vybrať Rongheng na dodávku projektu?

Pri tomto type rúr sú rozhodnutia o nákupe zvyčajne založené na viac ako cene za tonu. Kvalita materiálu, teplotné hodnotenie, hrúbka steny, požiadavky na kontrolu, spracovanie a konzistencia šarže ovplyvňujú to, či je možné potrubie správne prijať a nainštalovať.

Rongheng spája zdroje na výrobu ocele v Tianjine s medzinárodnými skúsenosťami s dodávkami projektov, podporuje štandardné špecifikácie, ako aj rezanie s pevnou dĺžkou, zrážanie hrán, leštenie a ďalšie potvrdené požiadavky na spracovanie.

Pre projekt vysokoteplotného potrubia môžu kupujúci najskôr poskytnúť prevádzkovú teplotu, tlak, médium a požadovaný štandard. Rongheng potom môže zosúladiť dostupnú špecifikáciu potrubia s požiadavkami na nákup a potvrdiť vhodný materiál, kontrolu a dodacie podmienky pred výrobou.
