Bezšvové olejové potrubie pre ropné pole

Seamless Oil Tubing for Oilfield je potrubie, cez ktoré produkované tekutiny putujú na povrch alebo vstrekované tekutiny vstupujú do formácie. Jeho výber preto úzko súvisí s vnútorným tlakom, zložením tekutiny, teplotou, hĺbkou vrtu, opakovanými pracovnými operáciami a výkonom pripojenia.

Na rozdiel od puzdra nie je potrubie normálne trvalo zabetónované do vrtu. Tvorí odnímateľnú šnúrku vo vnútri puzdra a môže byť vytiahnutá počas údržby, stimulácie alebo pracovných operácií.

Normy a hlavné špecifikácie

API Spec 5CT pokrýva plášť a rúrky, vrátane veľkostí rúr, hrúbok stien, tried ocele a koncových povrchov. Aktuálne API 5CT 11th Edition má ďalšie dodatky a chyby, vrátane Errata 3 z júna 2026.

Pre čínske projekty je aktuálna norma GB/T 19830-2023 pre oceľové rúry používané ako plášť alebo potrubie v ropných a plynových vrtoch.

API 5CT v súčasnosti uvádza triedy vrátane H40, J55, K55, N80, L80, C90, T95, P110 a Q125, spolu s hadicovými spojmi, ako sú hadičky bez upnutia (NU), vonkajšie upnuté hadičky (EU) a integrované spojovacie hadičky (IJ).

Výber ročníka

H40 je možné použiť pre určité aplikácie s nízkym zaťažením, s plytkými vrtmi, kde postačuje jeho nižšia pevnosť.

J55 a K55 sú bežne špecifikované pre bežné vrty. Často sa vyberajú tam, kde studňa nevyžaduje vyššiu pevnosť.

N80 poskytuje vyššiu úroveň pevnosti pre náročnejšie konvenčné služby, ale vyššia trieda ho automaticky nerobí vhodným pre kyslé prostredie.

L80 sa bežne vyberá tam, kde sú špecifikované kontrolované vlastnosti materiálu a požiadavky na kyslosť. Presný typ L80 je potrebné uviesť v objednávke.

P110 sa používa tam, kde je potrebná vyššia pevnosť, vrátane hlbokých vrtov a náročných výrobných alebo stimulačných podmienok.

C90 a T95 je možné zvoliť pre aplikácie s vyššou pevnosťou, kde si konštrukcia studne vyžaduje aj príslušný výkon.

Akosť ocele by sa mala vyberať zo skutočného návrhu vrtu a nie ako rozhodujúci faktor použiť iba hĺbku.

Výber olejového potrubia podľa stavu studne

Pre konvenčnú plytkú alebo stredne hlbokú sladkú studňu môže J55 alebo K55 poskytnúť praktickú rovnováhu medzi pevnosťou a cenou.

Keď sa zvýši hĺbka vrtu, axiálne zaťaženie, tlakové alebo stimulačné zaťaženie, možno zvážiť N80 alebo P110 podľa konštrukcie plášťa a potrubia.

V prípade studní obsahujúcich H2S musí byť potrubie vybrané špeciálne pre podmienky kyslej prevádzky. Na kvalite, tvrdosti, tepelnom spracovaní a environmentálnych požiadavkách záleží. API 5CT obsahuje špecifické požiadavky pre niekoľko druhov používaných v náročnej prevádzke; preto jednoduchý výber triedy vysokej sily nie je adekvátnou kvalifikáciou.

Pre prostredia bohaté na CO₂ a chloridy je možné zvážiť použitie rúrok odolných voči korózii, ako je L80 13Cr, ak si to vyžadujú podmienky v dobre tekutých podmienkach. API tiež udržiava samostatnú špecifikáciu pre bezšvíkové výrobky zo zliatin odolných voči korózii, ktoré sa používajú ako plášť a rúrky.

Pripojenie závitu

Spojenie hadíc ovplyvňuje prenos zaťaženia, tesnenie a schopnosť vydržať opakované chody a ťahanie.

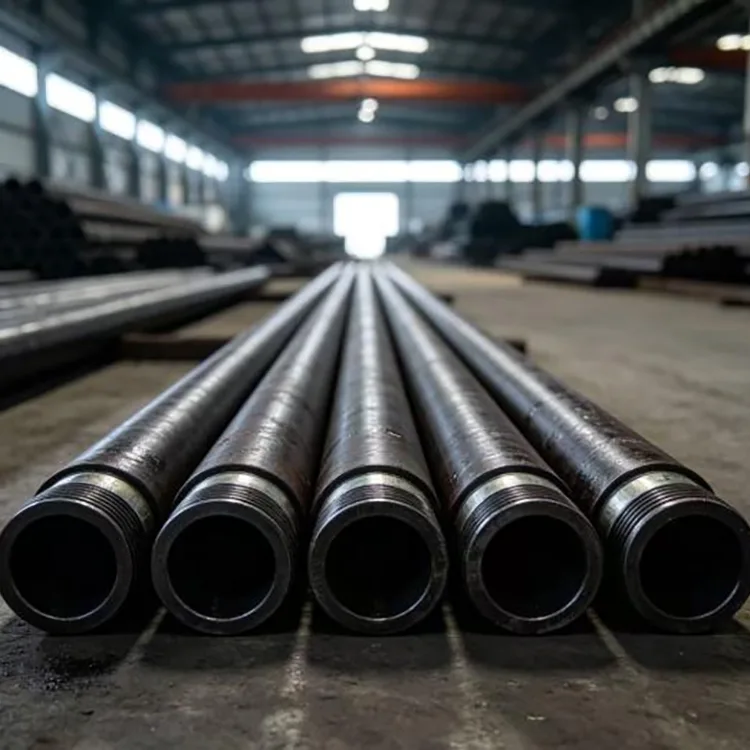

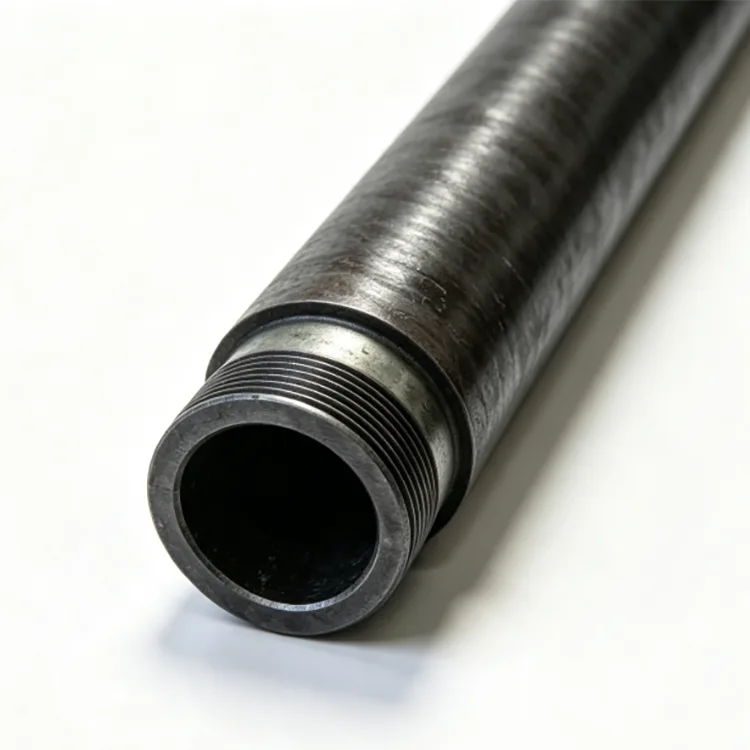

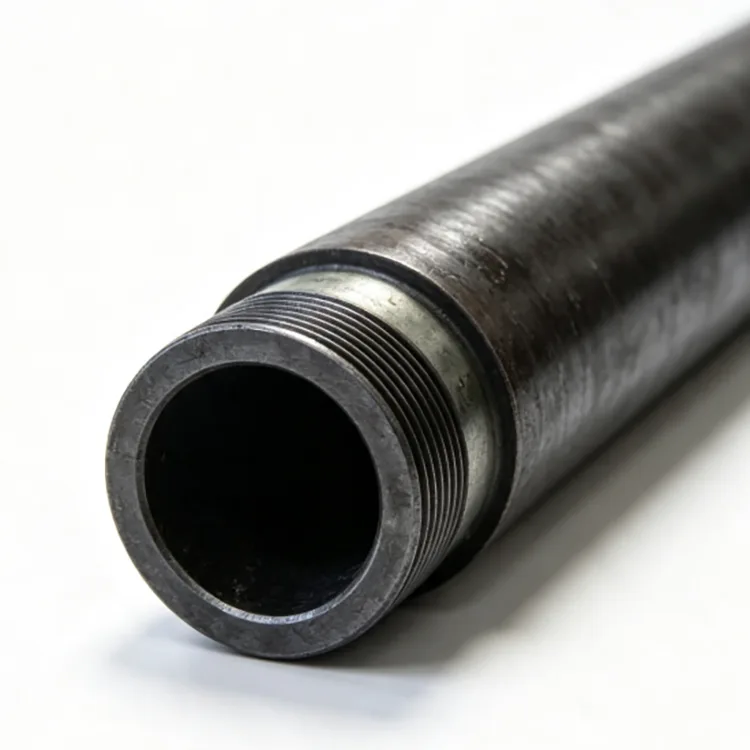

NU nenarušené potrubie má nerušený koniec rúrky a bežne sa používa pre konvenčné studne, kde je jeho spojovací výkon dostatočný.

Vonkajšie upnuté hadičky EU zväčšujú spojovací úsek a bežne sa volia, keď sa vyžaduje vyššia pevnosť v ťahu.

Prémiové spoje sa používajú, keď vrt vyžaduje vylepšené plynové tesnenie, väčšiu odolnosť voči opakovanému zaťaženiu alebo náročnejšie tlakové a teplotné výkony. Presné pripojenie by mal špecifikovať projekt, a nie používať vlastný názov pripojenia ako všeobecný popis produktu.

Výrobný proces

Typický spôsob výroby bezšvíkových olejových rúr pre ropné polia zahŕňa prípravu oceľových predvalkov, ohrev, dierovanie, valcovanie za tepla, dimenzovanie, chladenie, vyrovnávanie, rezanie, tepelné spracovanie v prípade potreby, obrábanie závitov a konečnú kontrolu.

Spracovanie závitu je obzvlášť dôležité, pretože hadica sa počas prevádzky opakovane skladá a láme. Rozmery závitu, uloženie spojky, koncový stav a meranie preto musia spĺňať špecifikovanú normu.

Inšpekcia a kontrola kvality

Požiadavky na kontrolu závisia od triedy, špecifikácie produktu a objednávky. Môžu zahŕňať chemické zloženie, ťahové vlastnosti, tvrdosť, rozmerovú kontrolu, driftové skúšanie, hydrostatické skúšanie a nedeštruktívne skúšanie.

Pri závitových hadičkách je dôležitá aj kontrola závitu a kontrola meradla. Inšpekčné záznamy a inšpekcie tretích strán je možné usporiadať podľa požiadaviek projektu.

Hadičky vs

Rúrky a plášť sa používajú v rovnakej studni, ale vykonávajú rôzne úlohy.

Plášť poskytuje podporu vrtu a izoláciu formácie a je normálne na svojom mieste stmelený. Hadička je inštalovaná vo vnútri puzdra a poskytuje dráhu toku pre vyrábané alebo vstrekované tekutiny. Hadičky je možné vybrať počas pracovných operácií.

Pretože ich vonkajšie priemery, zaťaženia, pripojenia a konštrukčné funkcie sú odlišné, plášť a potrubie nie sú zameniteľné.

Typické aplikácie

Wells Production Wells

Používa sa na prepravu ropy a súvisiaceho plynu z ťažobnej zóny smerom k povrchu.

Gas Wells

Vyberá sa s ohľadom na tlak, teplotu, zloženie plynu a požiadavky na tesnenie spojov.

Studne na vstrekovanie vody

Používa sa pre vstrekovacie reťazce, kde materiál hadičiek a spojov musia zodpovedať kvalite vstrekovanej vody a prevádzkovým podmienkam.

Stimulačné a pracovné operácie

Pri výbere hadičiek je potrebné zvážiť opakované behanie, ťahanie, cyklovanie tlaku a stimulačné zaťaženie.

Horizontálne a hlboké studne

Viac pozornosti si vyžaduje axiálne zaťaženie, vybočenie, odpor, výkon spojenia a tlakové podmienky.

Dĺžka a doručenie

Dĺžky rozsahu API je možné zvoliť podľa programu plášťa a hadičky. R2 sa široko používa pre štandardné objednávky rúr, zatiaľ čo dlhšie spoje R3 možno zvážiť tam, kde to umožňuje konštrukcia studne a podmienky manipulácie.

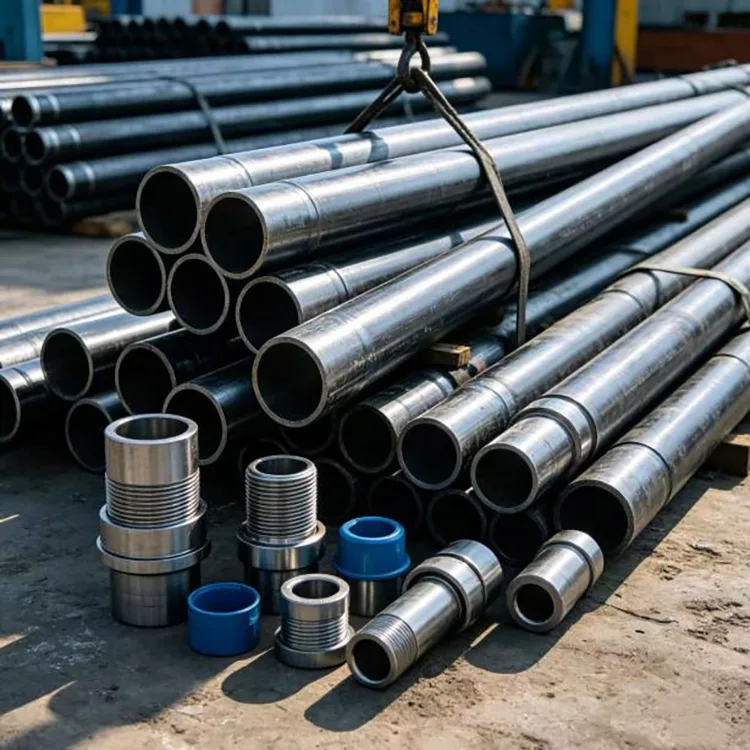

Rúry môžu byť dodané s hladkým koncom alebo so závitom a spojené podľa špecifikovaného pripojenia. Na prepravu a skladovanie sú k dispozícii chrániče závitov a vhodné zväzky.

Informácie o obstarávaní

Pre cenovú ponuku uveďte štandard potrubia, triedu, menovitý vonkajší priemer, hrúbku steny alebo označenie hmotnosti, typ pripojenia, rozsah dĺžky, množstvo a prevádzkové podmienky.

V prípade kyslých alebo korozívnych vrtov uveďte aj informácie o H₂S, CO₂, chloridoch, teplote a tlaku, ak sú k dispozícii. To umožňuje, aby bol materiál a spoje porovnané so skutočným prevádzkovým prostredím, a nie výber podľa hĺbky.

FAQ

Q1: Aký je hlavný rozdiel medzi bezšvovým olejovým potrubím pre ropné pole a plášťom?

Plášť je vonkajšia podpera vrtu a formácia-izolačná rúra, zvyčajne zabetónovaná na mieste. Potrubie je inštalované vo vnútri krytu a vedie vyrobené alebo vstrekované kvapaliny. Hadičky je možné vytiahnuť počas pracovných operácií.

Otázka 2: Je bezšvíkové potrubie jediným typom povoleným pre ropné vrty?

č. API 5CT pokrýva bezšvíkové aj elektricky zvárané obaly alebo rúrky. Ak sa vyžaduje bezšvové potrubie, v špecifikácii nákupu by mal byť jasne uvedený typ výroby.

Otázka 3: Ako si môžem vybrať medzi hadičkami NU a EU?

Hadička NU má spojenie bez prerušenia a bežne sa používa pre bežné aplikácie, kde je kapacita pripojenia primeraná. EU hadica má zvonka prehnutý koniec a poskytuje väčšiu spojovaciu časť pre aplikácie vyžadujúce väčšiu pevnosť v ťahu. API 5CT rozpoznáva pripojenia hadičiek NU aj EÚ.

Q4: Môže sa hadička P110 použiť v kyslej studni?

Neurčujte vhodnosť kyslého servisu len na základe sily. Servis H₂S vyžaduje kontrolu špecifikovanej triedy, tepelného spracovania, tvrdosti a podmienok prostredia. Hadičky by sa mali objednať podľa príslušných požiadaviek na servis.

Otázka 5: Aké informácie sú potrebné na výber bezšvíkových olejových hadíc pre ropné pole?

Základné informácie zahŕňajú veľkosť potrubia, hrúbku steny alebo hmotnosť, triedu ocele, pripojenie, dĺžku a množstvo. Pre správny výber techniky by sa mala poskytnúť aj hĺbka vrtu, tlak, teplota a zloženie tekutiny.

Q6: Môžu byť hadičky dodávané so závitom a spojené?

áno. Hadičky môžu byť dodané so špecifikovanými pripojeniami API, ako sú NU, EU alebo IJ, ako aj s prémiovými pripojeniami špecifickými pre projekt, kde je to vhodné.
