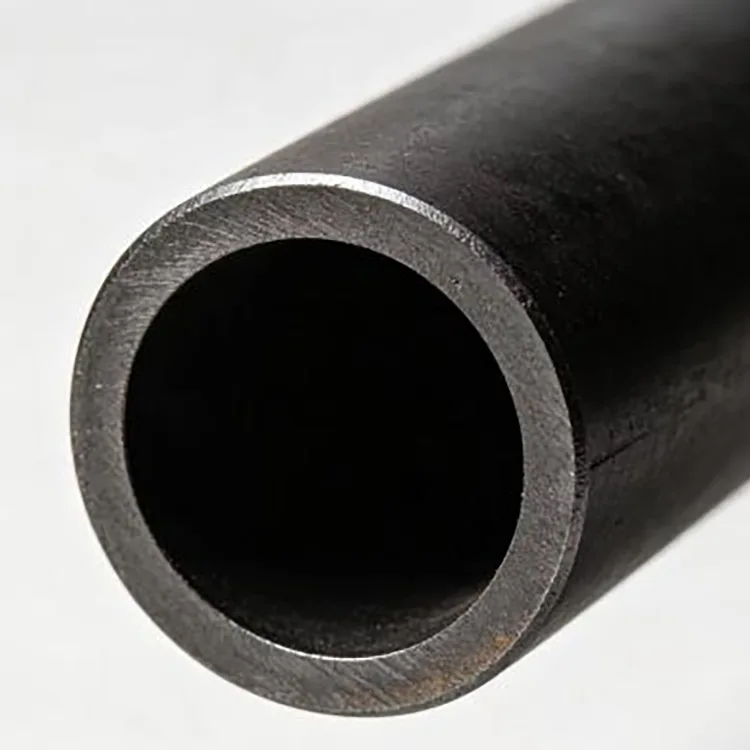

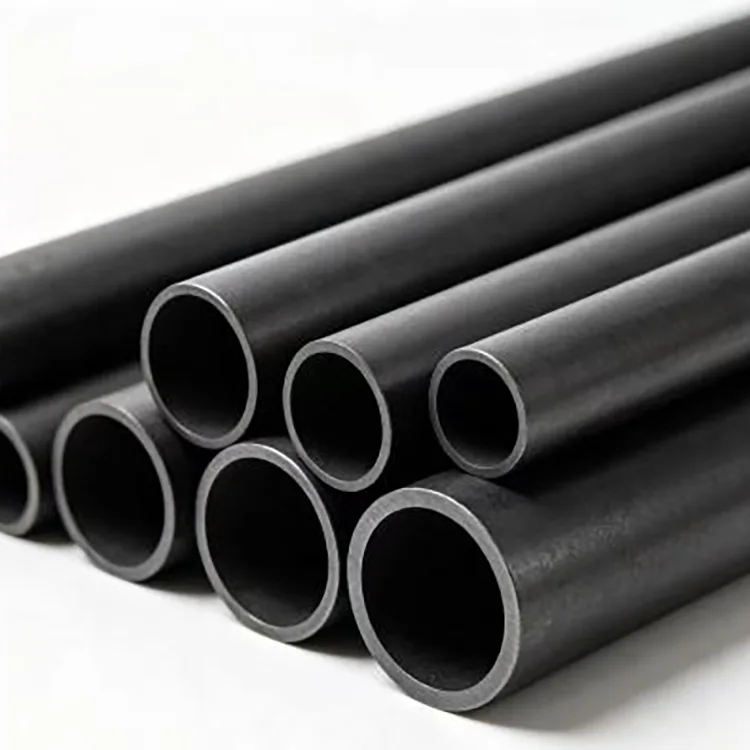

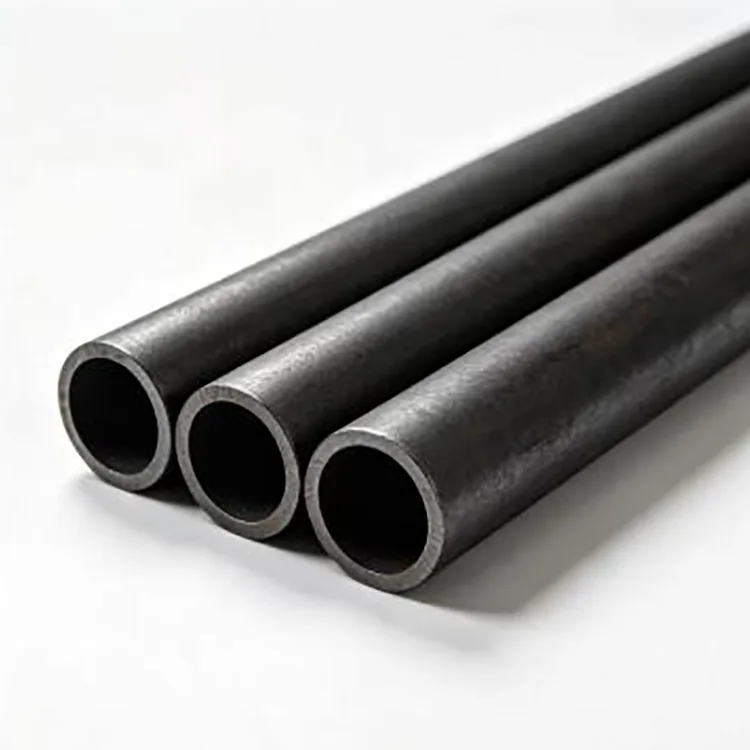

Bezšvíkové potrubie z uhlíkovej ocele

Bezšvíkové rúry z uhlíkovej ocele sú vytvorené bez pozdĺžneho zvaru. Rúry valcované za tepla sa vo všeobecnosti vyberajú pre väčšie priemery, ťažšie steny a všeobecné strojárske použitie, zatiaľ čo rúry ťahané za studena sa používajú tam, kde sa vyžadujú prísnejšie rozmerové tolerancie a hladší povrch.

Rúrka môže byť dodaná podľa čínskych noriem GB/T alebo podľa požiadaviek ASTM, EN a JIS podľa špecifikácie aplikácie a nákupu.

Normy a materiály

GB/T 8162-2018 zostáva súčasnou čínskou normou pre konštrukčné bezšvíkové oceľové rúry, zatiaľ čo GB/T 8163-2018 je súčasnou normou pre bezšvíkové oceľové rúry pre tekuté prevádzky.

ASTM A53/A53M-24 sa vzťahuje na bezšvíkové aj zvárané oceľové rúry, zatiaľ čo ASTM A106/A106M-26 špecificky pokrýva bezšvíkové rúry z uhlíkovej ocele na použitie pri vysokých teplotách.

Bežné materiály zahŕňajú 20#, 45#, Q355B (16Mn), 27SiMn a 40Cr. Výber materiálu by mal byť založený na pevnosti, opracovateľnosti, teplote, prevádzkovom médiu a požiadavkách na výrobu.

Rozsah veľkostí

Špeciálne rozmery, hrubostenné rúry a špecifické tolerancie projektu môžu byť vyrobené podľa výkresov alebo technických špecifikácií.

Valcované za tepla alebo ťahané za studena?

Pre požiadavky s veľkým priemerom a hrubou stenou je zvyčajne praktickejšou voľbou bezšvíkové rúry valcované za tepla. Je široko používaný v konštrukčných prvkoch, strojárskych zariadeniach a všeobecných priemyselných aplikáciách, kde sa nevyžadujú extrémne prísne rozmerové tolerancie.

Bezšvíkové rúry ťahané za studena sú vhodnejšie pre menšie veľkosti, užšie tolerancie a aplikácie obrábania. Jeho hladší povrch a lepšie kontrolované rozmery môžu znížiť prácu pri obrábaní dielov, ako sú objímky, puzdrá a mechanické komponenty.

Tieto dva procesy nie sú jednoducho rozdielne kvality toho istého produktu. Výber by mal byť založený na požadovanej veľkosti, tolerancii, stave povrchu a následnom spracovaní.

Výber správneho štandardu

Pre konštrukčné prvky, mechanické konštrukcie a všeobecnú výrobu je vhodným východiskovým bodom bezšvíková rúra GB/T 8162.

V prípade použitia vody, oleja, plynu a iných kvapalín by sa potrubie malo objednať podľa špecifikácie prevádzky kvapalín, ako je GB/T 8163. Servisné médium, návrhový tlak, teplota a požadované testy by mali byť jasne uvedené v objednávke.

Pre použitie pri vysokých teplotách podľa požiadaviek ASTM je A106/A106M špeciálne určený pre bezšvíkové rúry z uhlíkovej ocele používané pri zvýšených teplotách.

Výber materiálu

20# Uhlíková oceľ je bežnou voľbou pre všeobecné strojárstvo a mechanické aplikácie. Má dobrú opracovateľnosť a zvárateľnosť a je vhodný na mnohé konvenčné použitia.

45# Uhlíková oceľ má vyššiu pevnosť a tvrdosť a vyberá sa hlavne pre hriadele, objímky a obrábané mechanické časti. Pred výberom tejto triedy by sa mali zvážiť požiadavky na zváranie.

Q355B sa bežne používa tam, kde sa vyžaduje vyššia konštrukčná pevnosť, vrátane ťažkých konštrukcií, strojov a vonkajších technických aplikácií.

27SiMn a 40Cr sú zliatiny s vyššou pevnosťou, ktoré sa používajú na hydraulické komponenty a iné mechanické časti podliehajúce vyšším požiadavkám na pevnosť alebo opotrebovanie.

Kde sa používa

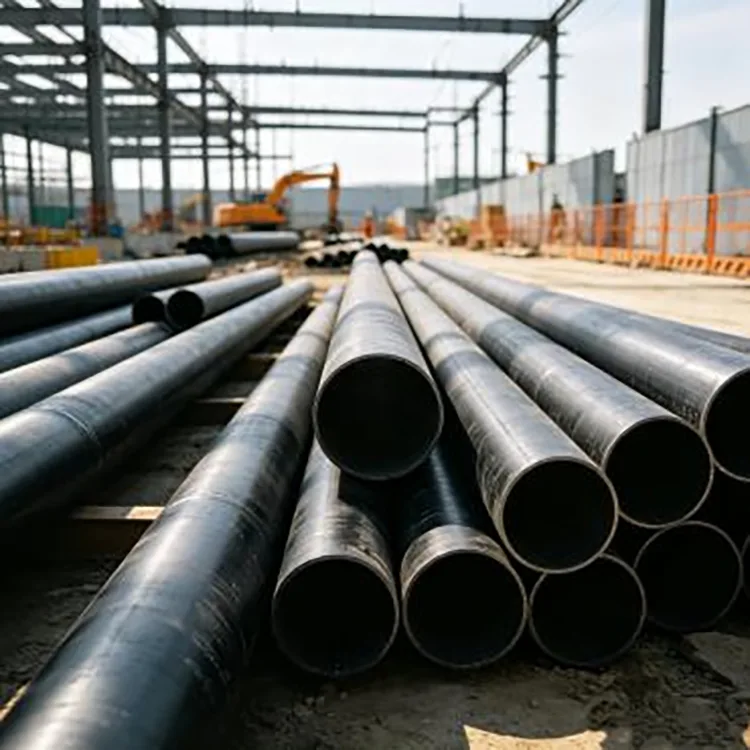

Stavebné inžinierstvo

Konštrukcie priemyselných zariadení, nosné rámy, mostné prvky, podpery zariadení a iné nosné oceľové konštrukcie.

Výroba strojov

Rámy strojov, puzdrá hriadeľov, polotovary hydraulických valcov, puzdrá, časti banských zariadení a súčasti strojárskych strojov.

Ťažké zariadenia a doprava

Rámy vozidiel, zdvíhacie zariadenia, poľnohospodárske stroje a iné vyrobené komponenty vyžadujúce bezšvíkové oceľové profily.

Fluidný servis

Potrubia na vodu, ropu, plyn, paru a priemyselné kvapaliny, ak je potrubie objednané podľa príslušnej špecifikácie pre prevádzku kvapalín.

Priemyselné a komunálne projekty

Fotovoltaické nosné konštrukcie, komunálne oceľové konštrukcie, potrubia zariadení, objímky a iné vyrobené oceľové komponenty.

Hrúbka steny a výber potrubia

Samotný vonkajší priemer nestačí na výber bezšvíkovej rúry. Hrúbka steny ovplyvňuje tlakovú odolnosť, deformačnú odolnosť a celkovú pevnosť prierezu, avšak požadovaná hrúbka sa musí vypočítať zo skutočných konštrukčných podmienok.

Pri prevádzke s kvapalinou by mal výpočet brať do úvahy návrhový tlak, teplotu, vnútorný priemer, vlastnosti materiálu, toleranciu korózie a príslušný konštrukčný kód potrubia. Pri konštrukčnom použití je tiež potrebné zvážiť zaťaženie, rozpätie, podmienky podopretia a vybočenie.

To je dôvod, prečo ťažšia rúra nie je automaticky správnou voľbou. Špecifikácia by mala zodpovedať skutočným prevádzkovým podmienkam.

Možnosti spracovania a povrchu

Zabezpečujeme rezanie, čelné lícovanie, úkosovanie, odhrdzovanie, lakovanie, žiarové zinkovanie a iné spracovanie podľa požiadaviek projektu.

V prípade opracovaných dielov je možné dodať rúrky ťahané za studena tam, kde sa vyžaduje prísnejšia kontrola rozmerov. Pre vonkajšie konštrukčné použitie je možné povrchovú úpravu špecifikovať samostatne podľa požadovaného systému protikoróznej ochrany.

Exportné objednávky je možné zbaliť, zabaliť a chrániť pred vlhkosťou a koróziou pre námornú prepravu na veľké vzdialenosti.

Inšpekcia

Obhliadku je možné dohodnúť podľa zvoleného štandardu a požiadaviek na nákup. V závislosti od produktu a aplikácie to môže zahŕňať chemické zloženie, mechanické vlastnosti, rozmerovú kontrolu, hydrostatické testovanie a nedeštruktívne testovanie.

Ak to projekt vyžaduje, je možné zabezpečiť aj inšpekčné dokumenty a kontrolu treťou stranou od SGS, BV alebo TÜV.

Dodávka a vlastné objednávky

Štandardné veľkosti môžu byť dodané z dostupných zásob, kde je to možné. Vybavujeme aj projektové zákazky vyžadujúce zmiešané veľkosti, skúšobné množstvá, rezanie s pevnou dĺžkou, špeciálne hrúbky stien alebo prispôsobené spracovanie.

Pre cenovú ponuku uveďte štandard potrubia alebo aplikáciu, triedu materiálu, vonkajší priemer, hrúbku steny, dĺžku, množstvo a požadované spracovanie. V prípade vývozných objednávok by sa mali špecifikovať aj požiadavky na miesto určenia a balenie.

FAQ

Q1: Aký je rozdiel medzi bezšvíkovou rúrou valcovanou za tepla a ťahanou za studena?

Rúry valcované za tepla sa vo všeobecnosti vyberajú pre väčšie priemery, hrubšie steny a všeobecné strojárske aplikácie. Rúra ťahaná za studena sa vyrába dodatočným procesom ťahania, aby sa získali užšie rozmery a hladší povrch, vďaka čomu je vhodnejšia na presné obrábanie a mechanické komponenty.

Otázka 2: Ako si môžem vybrať medzi GB/T 8162 a GB/T 8163?

GB/T 8162 je na štrukturálne účely, zatiaľ čo GB/T 8163 je na tekutú prevádzku. Správna norma by sa mala zvoliť skôr na základe skutočného použitia potrubia než len na základe priemeru alebo triedy materiálu.

Q3: Je vždy potrebná bezšvíková rúra pre vysokotlakové aplikácie?

Nie nevyhnutne. Výber potrubia závisí od konštrukčného kódu, tlaku, teploty, média, rozmerov, materiálu a požadovanej kontroly. Ak špecifikácia projektu vyžaduje bezšvíkové rúrky z uhlíkovej ocele pre vysokoteplotnú prevádzku, ASTM A106/A106M je jednou z použiteľných noriem.

Q4: Môže byť potrubie rezané a spracované pred odoslaním?

áno. Rezanie na pevnú dĺžku, skosenie, čelné lícovanie, povrchová úprava, galvanizácia a iné spracovanie je možné dohodnúť podľa požiadaviek objednávky.

Q5: Môžete dodať bezšvíkové rúry ASTM A53?

áno. ASTM A53/A53M sa vzťahuje na bezšvíkové aj zvárané oceľové rúry, takže ak sa to vyžaduje, objednávka by mala jasne špecifikovať bezšvíkový typ.
