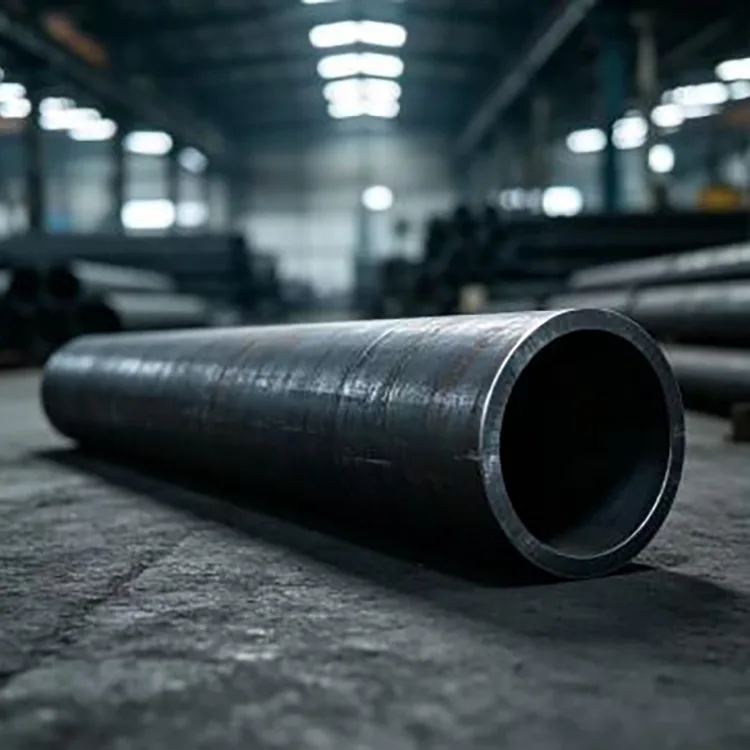

Bezšvíkové potrubie z uhlíkovej ocele pre potrubné systémy

Bezšvíkové rúry z uhlíkovej ocele pre potrubné systémy sa vyrábajú z masívneho oceľového predvalku a nie z oceľového pásu s pozdĺžnym zvarom. Predvalok sa zahreje, prerazí, aby sa vytvoril dutý plášť a následne sa valcuje alebo ťahá za studena, aby sa dosiahol požadovaný priemer a hrúbka steny.

V prípade potrubných systémov nie je hlavným dôvodom použitia bezšvíkových rúr len to, že majú „vyššiu pevnosť“. Jeho konštrukcia odstraňuje pozdĺžny zvarový šev, ktorý sa nachádza v zváraných rúrach, čo môže byť dôležitým faktorom pre určité vysokotlakové, vysokoteplotné alebo kritické aplikácie.

Hotové potrubie je možné dodať v čiernom stave, morené a pasivované, leštené, natreté antikoróznym olejom alebo ošetrené inou dohodnutou povrchovou ochranou. Konečná špecifikácia by mala byť založená na médiu, teplote, tlaku, spôsobe pripojenia a príslušnej norme potrubia.

Dizajnový rozsah

Materiál

20# uhlíková oceľ sa bežne používa na všeobecnú prepravu tekutín a konvenčné mechanické aplikácie.

Q235B je vhodný pre všeobecné konštrukčné a nosné aplikácie, kde dizajn vyžaduje túto triedu.

Q345B je možné zvážiť pre aplikácie vyžadujúce vyššiu pevnosť v súlade s príslušnými špecifikáciami potrubia.

A106 Gr.B je bežnou voľbou pre bezšvíkové rúry z uhlíkovej ocele používané vo vysokoteplotných prevádzkach. ASTM A106/A106M-26 pokrýva bezšvíkové rúry z uhlíkovej ocele pre vysokoteplotné použitie a zahŕňa požiadavky na mechanické testovanie, hydrostatické testovanie a nedeštruktívne elektrické testovanie.

A53 Gr.B patrí do širšej špecifikácie rúr, ktorá zahŕňa bezšvíkové aj zvárané čierne a žiarovo pozinkované rúry, takže kupujúci by mal jasne uviesť, že požadovaný výrobok je bezšvíkový. ASTM A53/A53M-24 pokrýva NPS 1/8 až NPS 26 a zahŕňa hydrostatické a iné požiadavky na kontrolu.

Najprv vyberte štandard

Rôzne štandardy sú určené pre rôzne služby.

Pre všeobecnú prepravu tekutín v Číne je GB/T 8163-2018 súčasným štandardom pre bezšvíkové oceľové rúry pre tekuté služby.

Pre použitie pri vysokých teplotách je ASTM A106/A106M špeciálne určený pre bezšvíkové rúry z uhlíkovej ocele pre vysokoteplotné použitie.

Pre krakovanie ropy a súvisiace aplikácie petrochemických pecí, výmenníkov tepla a tlakového potrubia sa GB 9948-2013 vzťahuje na bezšvíkové oceľové rúry na krakovanie ropy.

To je dôvod, prečo je potrebné v dopyte potrubia uviesť prevádzkové médium a prevádzkovú teplotu, nielen vonkajší priemer a hrúbku steny.

Tlak a teplota

Dodávaný sortiment zahŕňa 0,6–32 MPa a -20 °C až 450 °C, ale nemali by sa považovať za jedno univerzálne hodnotenie pre každú rúru.

Prípustný tlak závisí od vonkajšieho priemeru, hrúbky steny, triedy ocele, konštrukčnej teploty, prídavku na koróziu, konfigurácie spoja a rozhodujúceho konštrukčného predpisu.

Teplota tiež ovplyvňuje vlastnosti materiálu. Potrubie vhodné pre vodu s normálnou teplotou nemôže byť automaticky použité pre vysokoteplotnú paru jednoducho preto, že hrúbka steny je rovnaká.

Pri vysokoteplotných systémoch by preto mal byť pred nákupom potvrdený materiálový štandard a konštrukčný kód.

Prečo Seamless Pipe?

Absencia pozdĺžneho zvaru je užitočná v aplikáciách, kde stena rúry musí poskytovať súvislé teleso po obvode.

Pre mnohé bežné nízkotlakové systémy môže byť zvárané potrubie ekonomickejšie.

Bezšvíkové potrubie sa stáva relevantnejším, keď projekt vyžaduje bezproblémovú špecifikáciu z dôvodu tlaku, teploty, kritickosti prevádzky alebo príslušného kódu.

Toto rozlíšenie je dôležité pre obstarávanie. „Bezproblémové“ by malo byť požiadavkou v špecifikácii nákupu, keď si to vyžaduje technický návrh, a nie predpokladom založeným na vzhľade potrubia.

Prietok potrubím

Pri preprave tekutín je pokles tlaku ovplyvnený vnútorným priemerom, dĺžkou potrubia, prietokom, viskozitou tekutiny, tvarovkami a stavom vnútorného povrchu.

Väčší vnútorný priemer môže znížiť rýchlosť prúdenia a straty trením, zatiaľ čo menší priemer môže zvýšiť potrebu čerpania.

Z tohto dôvodu by dimenzovanie potrubia malo vychádzať z požadovaného prietoku a prípustného poklesu tlaku. Hrúbka steny by sa potom mala samostatne skontrolovať na tlak a mechanické požiadavky.

Hrúbka steny

Poskytuje odolnosť voči tlaku, v prípade potreby umožňuje toleranciu korózie, prispieva k mechanickej tuhosti a ovplyvňuje vonkajšiu zaťažiteľnosť potrubia.

Dodávaný rozsah je 1–50 mm, pričom tlaková séria SCH je k dispozícii pre vhodné projektové objednávky.

Hrubšia stena nie je automaticky lepšia. Zvyšuje hmotnosť materiálu, náklady a niekedy aj požiadavky na zváranie alebo ohýbanie. Správna hrúbka by mala vychádzať z projektovaného tlaku, teploty, triedy materiálu a prídavku na koróziu.

Potrubné aplikácie

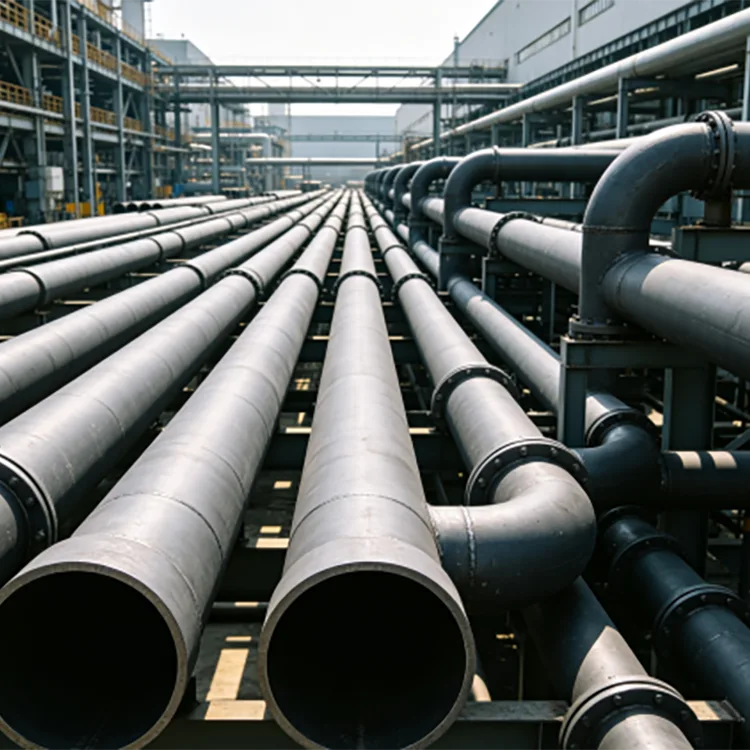

Bezšvíkové potrubie z uhlíkovej ocele pre potrubné systémy sa používa v niekoľkých priemyselných systémoch.

V elektrárňach je možné ho použiť pre vybrané parné, vodné a pomocné potrubné systémy, kde vyhovuje materiálové a teplotné hodnotenie.

V chemických prevádzkach sa používa pre technologické potrubia, systémy prenosu tepla a prípojky zariadení s vhodným výberom materiálu.

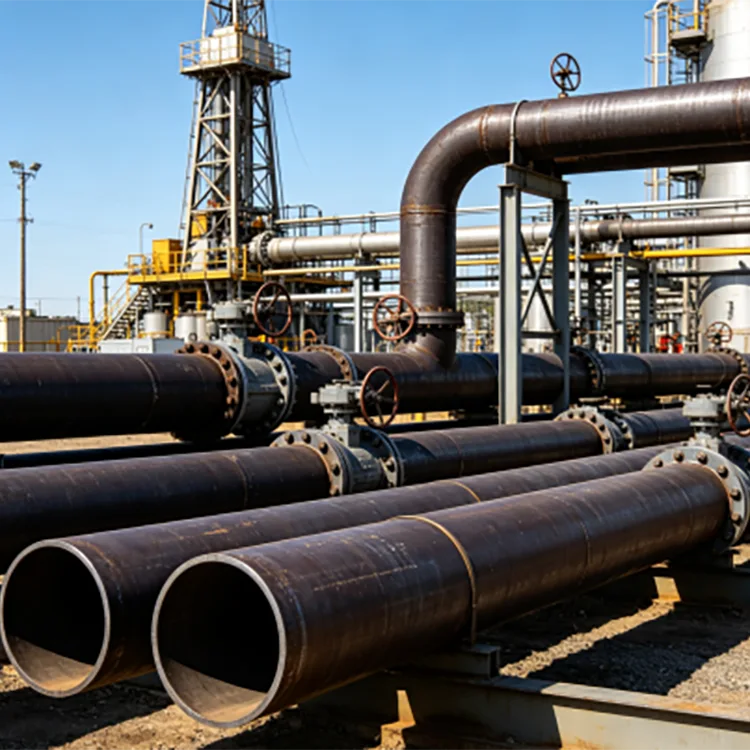

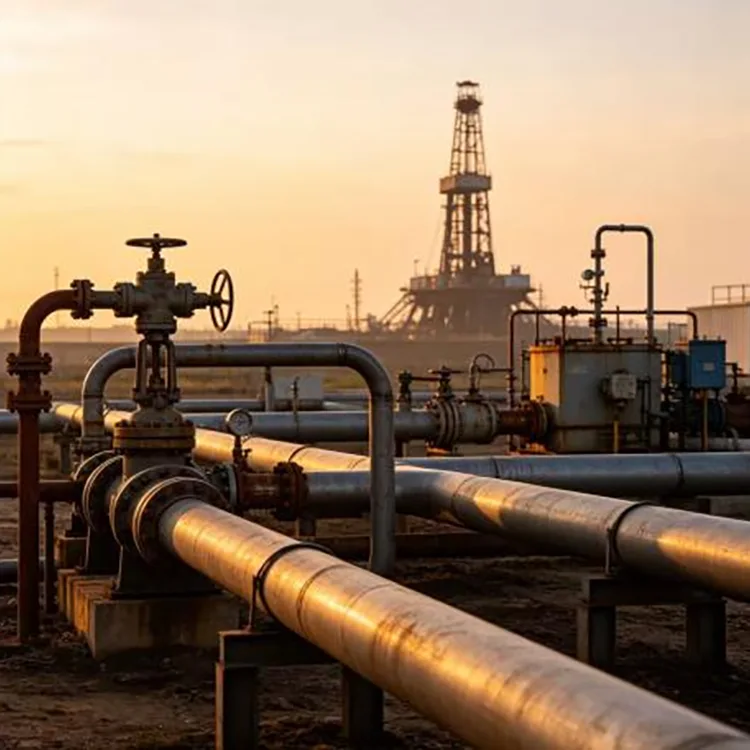

V ropných a plynárenských zariadeniach možno bezšvíkové rúry použiť vo vybraných tlakových a procesných linkách, kde to umožňuje špecifikovaný druh a norma.

V mechanických zariadeniach môže slúžiť ako hydraulické potrubie, potrubie zariadenia a tlakové spoje.

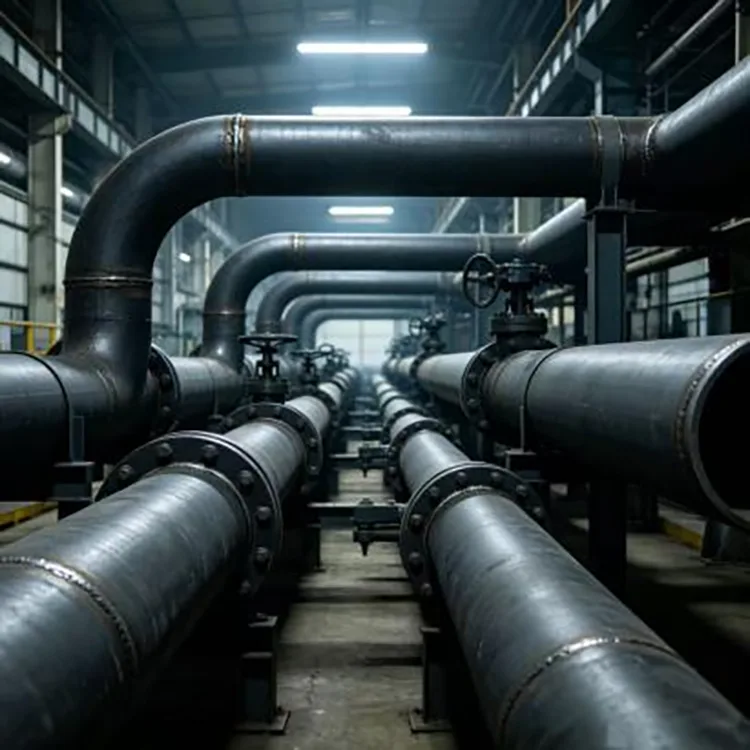

V priemyselných zariadeniach sa používa pre stlačený vzduch, vodu a iné procesné médiá podľa platných servisných požiadaviek.

Vysokoteplotný servis

Pre vysokoteplotné potrubia by sa potrubie malo vyberať z požiadavky na teplotu spätne.

Ak linka vedie vysokoteplotnú paru alebo iné horúce procesné médium, kupujúci by mal potvrdiť triedu materiálu, konštrukčnú teplotu, tlak, usporiadanie izolácie a prípustnú expanziu.

ASTM A106/A106M-26 špecificky pokrýva bezšvíkové rúry z uhlíkovej ocele pre použitie pri vysokých teplotách a vyžaduje, aby bola rúra vhodná na operácie, ako je ohýbanie, obrubovanie a zváranie, ak je to správne špecifikované.

Univerzálne kvapalinové potrubie by nemalo byť nahradené vysokoteplotným typom jednoducho preto, že menovitá veľkosť je rovnaká.

Zakopané potrubia

Bezšvíkové oceľové rúry môžu byť použité v potrubných systémoch uložených v zemi, ale čierny oceľový povrch neposkytuje dlhodobú podzemnú ochranu proti korózii.

Pre podzemné vedenie môže vonkajšia ochrana zahŕňať vhodné antikorózne nátery, obalové systémy alebo opatrenia katódovej ochrany podľa návrhu projektu.

Samotná pôda môže byť významným zdrojom korózie. Vlhkosť, pH, soli, drenáž a podmienky bludného prúdu ovplyvňujú požadovanú ochranu.

Ak potrubie vo vnútri vedie korozívne médium, je potrebné zvážiť aj vnútornú materiálovú kompatibilitu.

Možnosti povrchu

Rúru je možné dodať v niekoľkých povrchových podmienkach.

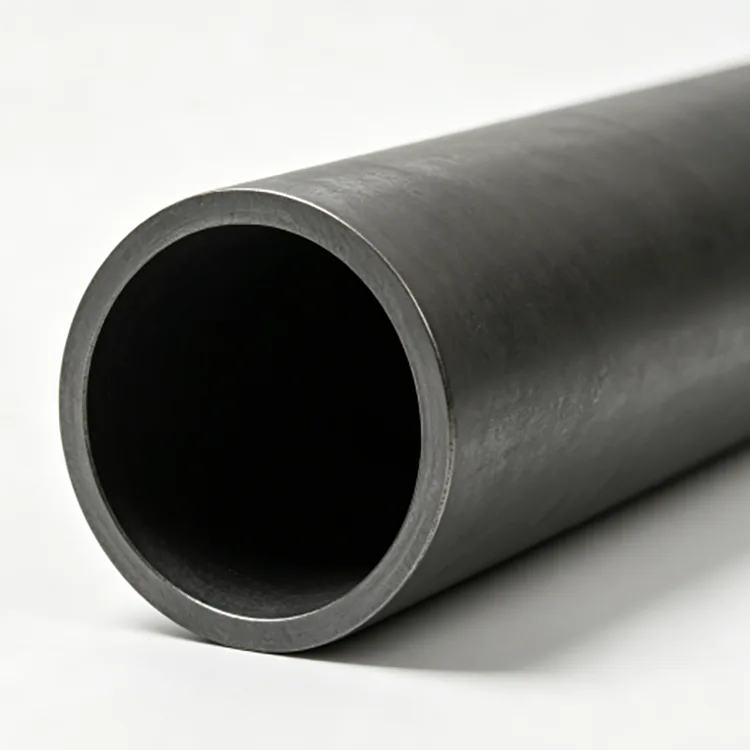

Čierna: normálny neošetrený stav pre mnohé výrobné a priemyselné potrubné aplikácie.

Morené a pasivované: užitočné, keď je potrebný čistejší povrch.

Leštené: vybrané pre aplikácie, kde má povrchová úprava špecifickú úlohu.

Olej na ochranu proti hrdzi: užitočný na ochranu pri skladovaní a preprave.

Žiarovo pozinkované: k dispozícii pre vhodné aplikácie, kde sa vyžaduje vonkajšia ochrana proti atmosférickej korózii.

Konečná povrchová úprava by sa mala vyberať skôr podľa média a prevádzkového prostredia, než by sa mala použiť ako všeobecná aktualizácia.

Konce a výroba

Pre inštaláciu potrubia môžu byť konce rúr pripravené podľa spôsobu pripojenia.

Rovné konce sú vhodné pre určité zvárané spoje.

Skosené konce môžu byť pripravené na zváranie na tupo.

Závitové konce môžu byť usporiadané pre vhodné aplikácie s menším priemerom.

Rezanie s pevnou dĺžkou môže tiež znížiť výrobu v teréne, keď je výkres potrubia už dokončený.

Tam, kde sa rúra zvára do tlakového systému, by sa konečná príprava mala riadiť projektovým postupom zvárania a návrhom spoja.

Inšpekcia

Pre tlakové potrubie nestačí len kontrola vzhľadu.

Kontrolný plán môže zahŕňať overenie materiálu, meranie rozmerov, vizuálnu kontrolu, hydrostatické skúšanie a príslušné nedeštruktívne skúšanie podľa zvolenej normy.

ASTM A106/A106M-26 zahŕňa vo svojom rozsahu požiadavky na ťahové, ohybové, sploštovacie, hydrostatické a nedeštruktívne elektrické skúšky.

ASTM A53/A53M-24 tiež zahŕňa opatrenia na ťahanie, ohyb, sploštenie, hydrostatické a nedeštruktívne elektrické testovanie rúr, na ktoré sa vzťahuje táto špecifikácia.

V prípade projektovej objednávky by mal kupujúci definovať požadované testy pred výrobou, a nie ich pridávať po odoslaní.

Kontrola kvality

Materiál sa kontroluje z prichádzajúcej ocele prostredníctvom kontroly hotových rúr.

Chemické zloženie a identita materiálu sa overujú podľa špecifikovanej triedy. Pri kontrole hotového výrobku sa kontroluje priemer, hrúbka steny, dĺžka a rovnosť.

Pri kritických zákazkách môže dodatočná kontrola zahŕňať hydrostatické testovanie a nedeštruktívne vyšetrenie podľa zvoleného štandardu.

Materiálové certifikáty by mali zodpovedať skutočnej výrobnej šarži. Ak projekt vyžaduje nezávislé overenie, pred odoslaním je možné zabezpečiť kontrolu treťou stranou.

Výber potrubia podľa aplikácie

Toto sú skôr pokyny pre obstarávanie ako náhrady za návrh potrubia.

Výrobná cesta

Výrobná cesta bezšvíkových rúr začína pevným predvalkom.

Oceľový predvalok → ohrievanie → rotačné dierovanie → valcovanie za tepla / dimenzovanie → tepelné spracovanie v prípade potreby → vyrovnávanie → rezanie → kontrola → konečná úprava → balenie

Pre niektoré veľkosti a špecifikácie je možné použiť ťahanie za studena alebo valcovanie za studena po fáze spracovania za tepla, aby sa dosiahli prísnejšie rozmery a požiadavky na povrch.

Skutočná výrobná cesta závisí od veľkosti potrubia, triedy a objednaného štandardu.

Prečo si vybrať nás?

Sieť dodávok ocele Tianjin Daqiuzhuang podporuje získavanie, kontrolu, rezanie, spracovanie rúr a logistiku pre projektové objednávky.

Dostupný sortiment zahŕňa vonkajší priemer 21–630 mm a hrúbku steny 1–50 mm, so štandardnými dĺžkami 6 ma 12 m a dĺžkami na mieru podľa požiadaviek projektu.

Materiály môžu byť usporiadané okolo zamýšľanej služby, vrátane 20#, Q235B, Q345B, A106 Gr.B a A53 Gr.B, kde zvolená norma povoľuje kvalitu.

Pri potrubných projektoch môže objednávka zahŕňať rezanie, skosenie, prípravu povrchu a iné dohodnuté spracovanie pred dodaním.

Materiálové certifikáty a záznamy o kontrole môžu byť dodané podľa požiadaviek nákupu, pričom pre projekty, ktoré vyžadujú nezávislé overenie, je k dispozícii kontrola treťou stranou.

V prípade exportných objednávok je možné koordinovať zväzovanie rúr, ochranu pred vlhkosťou, nakladanie kontajnerov a dokumentáciu prostredníctvom logistickej siete Tianjin.

Informácie o obstarávaní

Užitočný dopyt by mal zahŕňať médium potrubia, návrhový tlak, návrhovú teplotu, štandard potrubia, triedu ocele, vonkajší priemer, hrúbku steny, dĺžku a množstvo.

Napríklad:

GB/T 8163 / 20# / bezšvíkové / 114,3 × 8 mm / 6 m / vodovodné potrubie / 100 MT

Pre vysokoteplotný servis:

ASTM A106 Gr.B / bezšvová / 8 palcov / SCH40 / 12 m / vysokoteplotná procesná linka

Tieto informácie umožňujú dodávateľovi identifikovať správny produkt namiesto porovnávania objednávky iba podľa priemeru.

FAQ

Q1. Prečo používať bezšvíkové rúry namiesto zváraných rúr?

Bezšvíkové potrubie nemá pozdĺžny zvarový šev a je určené pre mnohé tlakové, teplotné a kritické aplikácie. Či je to potrebné, závisí od kódu projektu a prevádzkových podmienok.

Q2. Aké materiály sú k dispozícii?

Dodávaný sortiment zahŕňa 20#, Q235B, Q345B, A106 Gr.B a A53 Gr.B v súlade s platnou produktovou normou.

Q3. Môže byť rúrka použitá pre vysokoteplotnú paru?

Áno, keď vybraný materiál a norma sú vhodné pre návrhovú teplotu a tlak. ASTM A106 je špeciálne určený pre bezšvíkové rúry z uhlíkovej ocele pre použitie pri vysokých teplotách.

Q4. Aký je maximálny pracovný tlak?

Dodávaný referenčný rozsah produktu dosahuje 32 MPa, ale prípustný pracovný tlak musí byť vypočítaný pre skutočný priemer, hrúbku steny, materiál, teplotu a konštrukčný kód.

Q5. Aký teplotný rozsah môže potrubie zvládnuť?

Dodávaný referenčný rozsah je -20 °C až 450 °C. Toto nie je univerzálne hodnotenie pre všetky triedy a veľkosti; príslušná materiálová norma a konštrukčný kód určujú skutočnú prípustnú prevádzkovú teplotu.

Q6. Môže byť potrubie použité pod zemou?

Áno, ale neupravená uhlíková oceľ by normálne mala dostať vhodnú vonkajšiu ochranu proti korózii pre podzemnú prevádzku. Pri návrhu korózie by sa mala zohľadniť chémia pôdy a podmienky vlhkosti.

Q7. Môžete poskytnúť SCH40 alebo inú hrúbku tlakovej steny?

áno. Hrúbky stien tlakovej série, ako je SCH40, môžu byť dodané tam, kde sú kompatibilné s vybratou veľkosťou potrubia a štandardom.

Q8. Dá sa rúra rezať a skosiť?

áno. Rezanie s pevnou dĺžkou a skosenie koncov je možné usporiadať podľa výkresov potrubí a požiadaviek na zváranie.

Q9. Je možné použiť Q235B namiesto A106 Gr.B?

Nie ako automatickú náhradu. Triedy patria do rôznych špecifikácií a majú rôzne požiadavky. Potrubie by malo spĺňať normu určenú projektom potrubia.

Q10. Aký štandard sa používa pre bežné bezšvíkové rúry na prepravu tekutín v Číne?

GB/T 8163-2018 je súčasná čínska norma pre bezšvíkové oceľové rúry na tekuté použitie.

Q11. Je A53 Gr.B typ bezšvíkových rúr?

A53/A53M pokrýva bezšvíkové aj zvárané rúry. Ak sa vyžaduje bezšvíková rúra, v nákupnej objednávke musí byť výslovne uvedený bezšvový výrobok.

Q12. Aké dokumenty o kontrole môžu byť poskytnuté?

Je možné dodať materiálové certifikáty, záznamy o rozmerových kontrolách a dohodnuté protokoly o skúškach. Hydrostatické testovanie, nedeštruktívne testovanie a kontrola treťou stranou môžu byť usporiadané podľa špecifikácie projektu.
