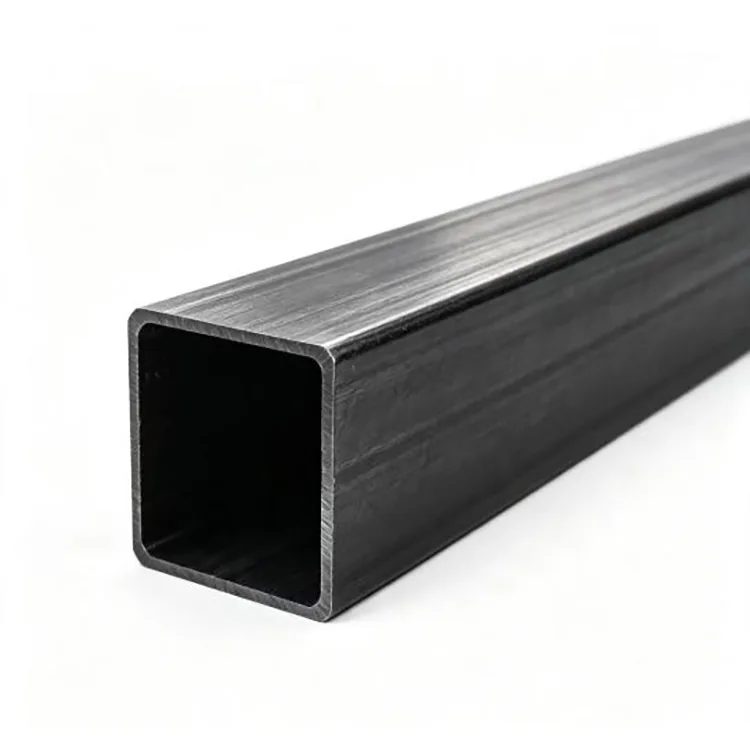

ERW obdĺžniková oceľová rúra

Obdĺžniková trubica sa často vyberá z jedného jednoduchého dôvodu: jej ploché strany uľahčujú konštrukčnú výrobu. Komponenty môžu byť privarené alebo priskrutkované priamo k plochým stranám, zatiaľ čo dutý profil poskytuje užitočný odpor v ohybe bez použitia úplne pevného oceľového profilu. Vďaka tomu je obdĺžniková rúrka bežná v rámoch zariadení, konštrukčných podperách, poľnohospodárskych konštrukciách, zvodidlách a vyrobených oceľových zostavách.

Rongheng vyrába obdĺžnikové oceľové rúry ERW z oceľového pásu pomocou kontinuálneho valcovania a vysokofrekvenčného odporového zvárania. Po zvarení pozdĺžneho zvaru rúra prechádza procesom dimenzovania a vyrovnávania predtým, ako sa odreže na požadovanú dĺžku. Výrobný proces je navrhnutý tak, aby boli dodržané dohodnuté rozmery profilu, hrúbka steny a rovnosť počas celej zákazky.

Pre inžinierske obstarávanie sú tieto detaily dôležité, pretože rozmerové variácie môžu po dodaní spôsobiť problémy. Rúry, ktoré nie sú dostatočne rovné alebo konzistentné, môžu vyžadovať dodatočné nastavenie pred zváraním a montážou. Jasne definovaná špecifikácia zahŕňajúca veľkosť sekcie, hrúbku steny, triedu ocele, dĺžku, povrchovú úpravu a požiadavky na kontrolu pomáha znižovať tieto problémy pred začatím výroby.

Ako sa vyrába trubica

Výrobný proces začína oceľovým pásom vybraným podľa požadovanej triedy a hrúbky. Pás sa postupne formuje cez valce, až kým nedosiahne požadovaný pravouhlý profil.

Okraje sa potom spoja pomocou vysokofrekvenčného elektrického odporového zvárania. Na rozdiel od konvenčného ručného zvárania, výroba ERW tvorí pozdĺžny šev nepretržite, keď pás prechádza výrobnou linkou. Zvarený úsek sa následne dimenzuje na požadovanú šírku a výšku.

Po dimenzovaní sa rúrka narovná, nareže a skontroluje.

Oceľový pás → Tvarovanie valcovaním → Vysokofrekvenčné zváranie → Dimenzovanie → Narovnávanie → Rezanie → Kontrola → Spájanie

Tento proces je vhodný najmä pre zákazky zahŕňajúce opakované sekcie a väčšie množstvá, kde je dôležitá stabilná efektivita výroby a konzistentné rozmery.

Na čom pri kúpe najviac záleží

Najnižšia kótovaná cena nie je nevyhnutne najnižšou cenou projektu. V prípade pravouhlých oceľových rúr môže mať vplyv na efektivitu výroby a vlastnosti materiálu niekoľko špecifikácií.

Veľkosť sekcie

Šírka a výška určujú, ako rúrka zapadá do celkovej konštrukcie. Pre prefabrikované rámy a základne zariadení sú dôležité konzistentné rozmery, pretože komponenty musia byť počas montáže zarovnané.

Hrúbka steny

Hrúbka steny ovplyvňuje hmotnosť, tuhosť, nosnosť a požiadavky na zváranie. Malo by sa vyberať z konštrukčného zaťaženia, nepodporovaného rozpätia, dizajnu pripojenia a príslušných konštrukčných noriem, a nie jednoducho vyberať najhrubšiu dostupnú rúrku.

Trieda ocele

Q235B sa bežne používa na všeobecné konštrukčné a výrobné aplikácie, kde je dostatočná štandardná pevnosť. Q355B možno zvážiť pre aplikácie vyžadujúce vyššiu špecifikovanú medzu klzu. Konečná známka by mala zodpovedať konštrukčnému výpočtu projektu alebo technickej špecifikácii.

Rovnosť a pravouhlosť

Pri vyrobených konštrukciách sa rúra, ktorá je rozmerovo konzistentná a primerane rovná, ľahšie rezá, umiestňuje a zvára. Toto je obzvlášť dôležité pri opakovaných montážach rámu, kde sa môžu počas inštalácie nahromadiť malé rozmerové rozdiely.

Povrchová úprava

Čierne rúrky sú vhodné tam, kde sa plánuje maľovanie, náter alebo vnútorné použitie. Žiarovo pozinkované rúry poskytujú dodatočnú ochranu proti korózii a bežne sa vyberajú pre vonkajšie konštrukcie, poľnohospodárske zariadenia a vlhké prostredie.

Výber medzi Q235B a Q355B

Výber materiálu by mal byť založený skôr na požadovanom výkone ako na automatickom výbere ocele vyššej kvality.

Q235B je praktickou voľbou pre mnoho univerzálnych konštrukcií, rámov zariadení, architektonických kovov, poľnohospodárskych konštrukcií a výrobných projektov. Je široko používaný tam, kde konštrukcia nevyžaduje vyššiu pevnosť konštrukčnej ocele.

Q355B má vyššiu špecifikovanú medzu klzu a možno ju zvážiť pre konštrukčné komponenty vystavené vyššiemu zaťaženiu alebo tam, kde konštrukcia vyžaduje materiál s vyššou pevnosťou. Inžinierom to môže umožniť dosiahnuť požadovaný konštrukčný výkon pomocou vhodného návrhu sekcie.

Pri obstarávaní uveďte aplikáciu, rozmery sekcie, rozpätie a požiadavky na zaťaženie vždy, keď je to možné. Dodávateľovi to poskytuje dostatok informácií na potvrdenie, či je zvolený druh a hrúbka steny vhodná.

Čierna povrchová úprava alebo pozinkovaný povrch?

Správna povrchová úprava závisí hlavne od prevádzkového prostredia a následného procesu lakovania.

Ak sa vyžaduje galvanizácia, kupujúci by mal špecifikovať príslušnú normu alebo požadovanú hmotu náteru namiesto jednoduchého uvedenia „galvanizované“. Vyhnete sa tak nedorozumeniam počas cenovej ponuky a výroby.

Aplikácie

Obdĺžnikový profil sa používa v širokej škále výrobkov z ocele.

Oceľové konštrukcie

Používa sa na rámy, podpery, sekundárne konštrukčné prvky a iné vyrobené komponenty.

Stroje a zariadenia

Vhodné pre podstavce strojov, rámy zariadení, konštrukcie dopravníkov, rámy poľnohospodárskych strojov a nosné konštrukcie.

Infraštruktúra

Používa sa na zvodidlá, oplotenie, konštrukcie pre chodcov, nosné rámy a iné vyrobené komponenty infraštruktúry.

Poľnohospodárske zariadenia

Bežne sa používa pre skleníkové konštrukcie, poľnohospodárske prístrešky a nosné rámy, kde je požadovaný profil a ochrana proti korózii správne špecifikovaná.

Architektonická výroba

Vďaka plochým povrchom je obdĺžniková trubica vhodná pre priečky, výstavné konštrukcie, architektonické rámy, komponenty zábradlia a ozdobné kovové konštrukcie.

Výroba a ďalšie spracovanie

Mnoho kupujúcich nepoužíva trubicu priamo po dodaní. Dá sa rozrezať na jednotlivé komponenty, vŕtať, zvárať, natierať alebo zakomponovať do väčšej zostavy.

Rongheng môže diskutovať o požiadavkách na spracovanie, ako sú:

● Rezanie s pevnou dĺžkou

● Vŕtanie a dohodnuté opracovanie otvorov

● Požiadavky na zváranie a výrobu

● Povrchová úprava alebo galvanizácia

● Prispôsobené balenie

● Požiadavky na kontrolu špecifické pre projekt

Pre presnú výrobu poskytnite pred výrobou hotové rozmery a požiadavky na toleranciu. Toto je obzvlášť dôležité, keď sa rúry budú spracovávať automatizovaným rezaním, CNC zariadením alebo prefabrikovanými montážnymi linkami.

Kontrola pred odoslaním

Kontrola kvality by mala byť spojená so špecifikáciou uvedenou v objednávke.

Rongheng môže zabezpečiť kontrolu zahŕňajúcu hlavné charakteristiky hotovej rúry vrátane:

● Vonkajšie rozmery sekcie

● Hrúbka steny

● Dĺžka

● Priamosť

● Stav povrchu

● Kvalita materiálu

● Kontrola súvisiaca so zváraním

● Mechanické vlastnosti v prípade potreby

Pre projekty vyžadujúce nezávislé overenie je možné koordinovať kontrolu treťou stranou podľa dohodnutého plánu kontrol, vrátane SGS, Bureau Veritas alebo TÜV.

Rozsah kontroly by mal byť dohodnutý skôr pred výrobou ako po vyrobení tovaru. To umožňuje výrobným tímom a tímom kvality pracovať podľa rovnakých kritérií akceptácie.

Dodávka pre veľké projekty

Rongheng je podporovaný spoločnosťou Tianjin Gefu Steel a pôsobí v priemyselnej zóne Daqiuzhuang, Tianjin, hlavnej oblasti výroby a distribúcie ocele.

Skupina má ročnú produkciu ocele a objem predaja presahujúci 1,3 milióna ton, čím poskytuje kapacitu dodávateľského reťazca pre stavebné projekty, spoločnosti vyrábajúce oceľ, výrobcov strojov a dlhodobých priemyselných nákupcov.

V prípade medzinárodných objednávok obvyklé informácie o obstarávaní zahŕňajú:

Veľkosť → Hrúbka steny → Kvalita ocele → Dĺžka → Množstvo → Povrch → Štandard → Určenie

Štandardné MOQ je jeden 20-stopový kontajner, približne 20–25 ton. Typická dodacia lehota je 15–25 dní v závislosti od vybranej špecifikácie, množstva, prispôsobenia a výrobného plánu.

Pri opakovanom obstarávaní môže dodržanie rovnakých potvrdených špecifikácií a požiadaviek na kontrolu pre nasledujúce objednávky pomôcť udržať konzistenciu medzi dávkami.

Často kladené otázky

1. Aký je rozdiel medzi pravouhlou trubicou a štvorcovou trubicou?

Obidva sú duté oceľové profily, ale obdĺžniková rúrka má rôzne rozmery šírky a výšky, zatiaľ čo štvorcová rúrka má rovnaké strany. Obdĺžnikové časti sú často vhodnejšie tam, kde konštrukcia vyžaduje väčšiu hĺbku v jednom smere.

2. Je obdĺžniková oceľová rúra ERW vhodná pre nosné konštrukcie?

Môže byť použitý pre mnohé konštrukčné aplikácie za predpokladu, že veľkosť prierezu, hrúbka steny, trieda ocele, spoje a konštrukčné zaťaženie spĺňajú príslušné technické požiadavky. Samotná trubica by sa nemala vyberať iba podľa tvaru.

3. Je možné použiť Q235B namiesto Q355B?

Nie automaticky. Q235B a Q355B majú rôzne špecifikované mechanické vlastnosti. Ak konštrukčný návrh vyžaduje vyššiu pevnosť Q355B, jej nahradenie za Q235B bez prepočítania konštrukcie nie je vhodné.

4. Môžu byť rúrky dodávané v prispôsobených dĺžkach?

áno. Rezanie s pevnou dĺžkou je možné prediskutovať podľa požiadaviek projektu. Požadovaná dĺžka a rozmerová tolerancia by mala byť potvrdená pred výrobou.

5. Môžete dodať pozinkované obdĺžnikové rúry?

áno. Žiarovo zinkovanú povrchovú úpravu je možné dodať podľa dohodnutej špecifikácie. Pri vonkajších projektoch by mala byť požadovaná norma zinkovania alebo požiadavka na povrchovú úpravu uvedená v objednávke.

6. Ako si mám vybrať hrúbku steny?

Hrúbka steny závisí od veľkosti sekcie, rozpätia, zaťaženia, podmienok podpery, konštrukcie spojenia a príslušných konštrukčných požiadaviek. Ak uvediete zamýšľanú aplikáciu a približnú záťaž, špecifikáciu je možné vyhodnotiť presnejšie.

7. Dajú sa pravouhlé rúry vŕtať, zvárať a natierať?

áno. Obdĺžnikové rúry sa bežne používajú na sekundárnu výrobu, ako je rezanie, vŕtanie, zváranie a lakovanie. Pri definovaní výrobného procesu by sa mala zvážiť trieda materiálu a hrúbka steny.

8. Aké informácie sú potrebné pre cenovú ponuku?

Zašlite prosím požadovanú šírku × výšku, hrúbku steny, triedu ocele, dĺžku, množstvo, povrchovú úpravu, príslušnú normu a miesto určenia. Pre inžinierske aplikácie sú užitočné aj informácie o zaťažení alebo využití.
