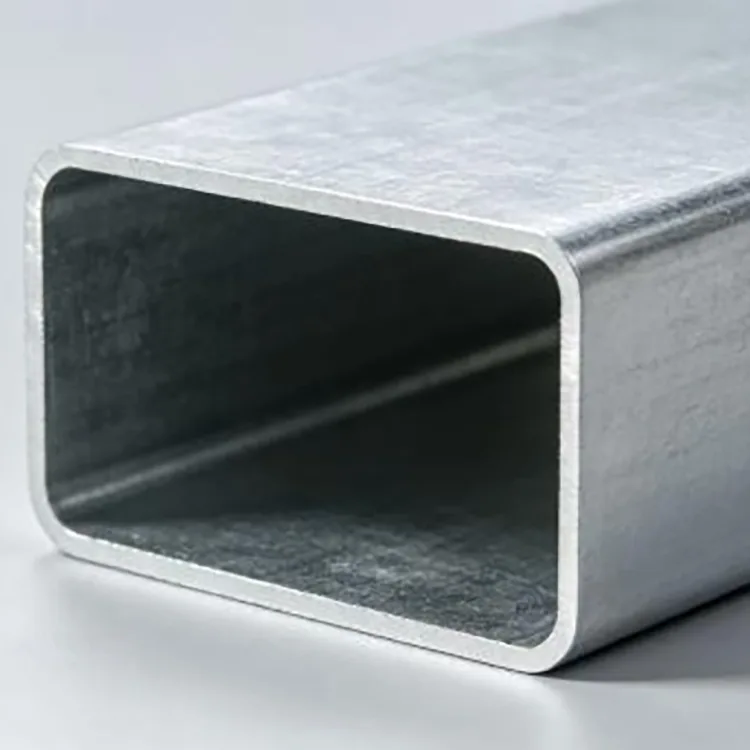

Obdĺžniková oceľová rúrka so zinkom, hliníkom a horčíkom

Hlavnou výhodou obdĺžnikovej oceľovej rúry potiahnutej zinkom, hliníkom a horčíkom je jej regulovateľný pomer šírky k výške. V porovnaní s okrúhlou rúrkou môže jedna strana poskytnúť širšiu montážnu plochu; v porovnaní so štvorcovou rúrou možno sekciu zvoliť tak, aby lepšie vyhovovala dostupnému inštalačnému priestoru a smeru zaťaženia.

Pre konštrukčné aplikácie je dlhšia strana bežne usporiadaná v smere, kde sa vyžaduje väčšia tuhosť v ohybe. Skutočná veľkosť sekcie a hrúbka steny by mala byť stále potvrdená z konštrukčného zaťaženia a rozpätia, a nie výberom samotného vzhľadu.

Rozsah veľkostí

Špeciálne pomery strán, hrúbky stien a dĺžky môžu byť vyrobené podľa výkresov a požiadaviek projektu.

Prečo používať povlak Zn-Al-Mg?

Obdĺžniková oceľová rúrka potiahnutá zinkom, hliníkom a horčíkom poskytuje ochranu proti korózii prostredníctvom vrstvy zliatiny na báze zinku obsahujúcej hliník a horčík. V porovnaní s bežnými zinkovými povlakmi môže zliatinový systém ponúknuť lepšie korózne správanie v mnohých vonkajších prostrediach.

Ďalšou praktickou vlastnosťou je jeho správanie okolo malých oblastí poškodenia povlaku. Produkty korózie z okolitého náteru môžu pomôcť spomaliť koróziu z lokalizovanej exponovanej ocele. To je užitočné pre produkty, ktoré vyžadujú rezanie, vŕtanie alebo inú výrobu na mieste, aj keď väčšie poškodené oblasti a zvárané časti môžu stále potrebovať vhodnú opravu.

Výber prierezu a hrúbky steny

Rôzne aplikácie vyžadujú rôzne kombinácie šírky, výšky a hrúbky steny.

Pre ľahšie sekundárne prvky, rámy zariadení a pomocné podpery je možné uvažovať s profilom 40 × 60 mm.

Sekcia 50 × 100 mm je vhodná pre mnohé štandardné nosné a rámové aplikácie, kde sa uprednostňuje relatívne vysoká obdĺžniková sekcia.

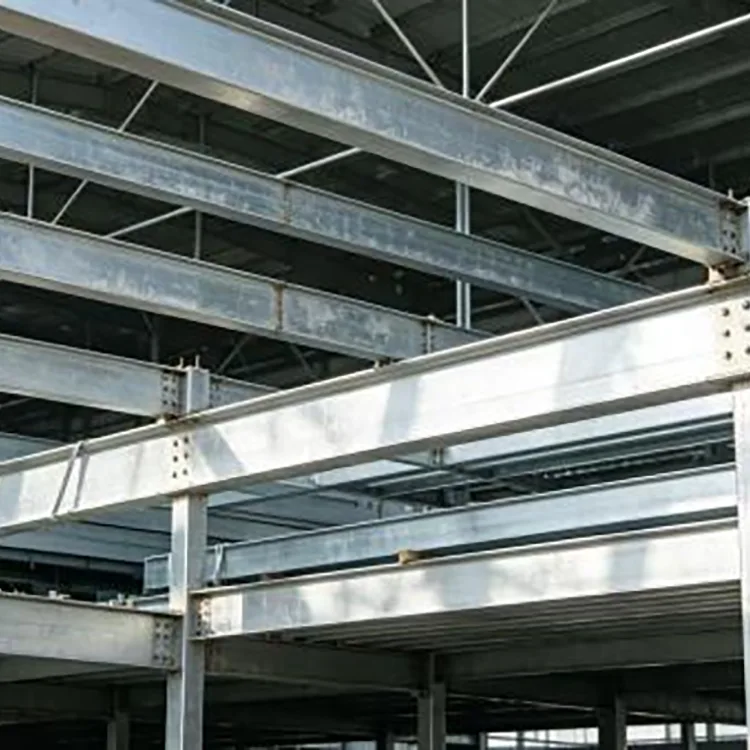

Väčšie profily ako 60 × 120 mm alebo 80 × 120 mm je možné zvážiť pre ťažšie nosníky, väčšie rámy zariadení a iné aplikácie vyžadujúce väčšiu tuhosť sekcií.

Pri väčšom zaťažení alebo dlhších rozpätiach môžu byť špecifikované úseky 80 × 160 mm a viac, ale konečný rozmer by mal byť overený statickým výpočtom.

Hrúbka steny by mala byť zvolená rovnakým spôsobom. Tenkostenný materiál môže byť postačujúci na rámovanie s krátkym rozpätím a ľahkým zaťažením, zatiaľ čo 1,8–2,0 mm a hrubšie časti sa častejšie zvažujú pre všeobecné vonkajšie stavebné práce. Veľké zaťaženie, dlhé rozpätia a silné veterné podmienky môžu vyžadovať 2,5–3,0 mm alebo hrubší materiál.

Typické aplikácie

Fotovoltaické projekty

Používa sa na strešné podporné rámy PV, solárne pomocné členy a iné vonkajšie fotovoltaické konštrukcie, kde obdĺžniková časť zapadá do usporiadania inštalácie.

Závesové steny a dekoratívne konštrukcie

Ploché čelá obdĺžnikovej rúry sú vhodné pre rámové spoje, obkladové podpery, ozdobné oceľové konštrukcie a architektonické konštrukcie.

Rámy priemyselných zariadení

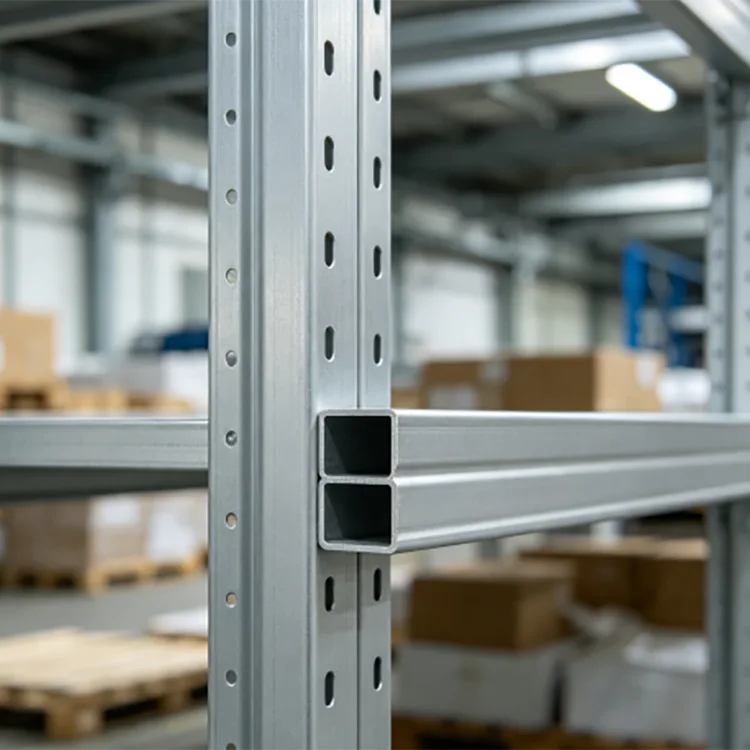

Použiteľné pre automatizačné zariadenia, skladové systémy, rámy výrobných liniek, pracovné stanice a podporné konštrukcie strojov.

Mestské a infraštruktúrne projekty

Používa sa na rámy zábradlia, podpery chodníkov, osvetľovacie konštrukcie, pomocné mostové komponenty a iné vonkajšie oceľové konštrukcie.

Továrne a poľnohospodárske štruktúry

Vhodné pre sekundárne oceľové prvky, rámy skleníkov, prístrešky zariadení, poľnohospodárske konštrukcie a ochranné rámy.

Povrch a výroba

Štandardný povrch je vo všeobecnosti matný strieborno-šedý s relatívne jednotným vzhľadom. Rúrka môže byť dodaná na priamu montáž alebo spracovaná pred odoslaním.

Dostupná výroba zahŕňa rezanie s pevnou dĺžkou, vŕtanie, prípravu konca, zrážanie hrán a iné obrábanie. Zváranie je tiež možné, ale náter vo vyhrievanej oblasti bude ovplyvnený a mal by byť ošetrený podľa požiadaviek projektu na ochranu proti korózii.

Pri veľkých projektoch môže predrezanie a predvŕtanie znížiť prácu na stavbe a zlepšiť efektivitu inštalácie.

Kontrola výroby

Obdĺžniková rúrka je vytvorená z oceľového pásu potiahnutého Zn-Al-Mg valcovaním a vysokofrekvenčným zváraním, po ktorom nasleduje dimenzovanie, vyrovnávanie a rezanie.

Kontrola výroby sa zameriava na hrúbku pásu, rozmery sekcií, geometriu rohov, priamosť, stav zvaru a kvalitu povlaku. Pri štrukturálnych zákazkách sa tieto parametre pred odoslaním kontrolujú podľa dohodnutej špecifikácie produktu.

Korózne prostredie

Obdĺžniková oceľová rúrka s povrchovou úpravou zinkom-hliník-horčík je vhodná pre mnohé vonkajšie a vlhké prostredia, ale výber povlaku by mal odrážať skutočnú expozíciu.

Životnosť nemožno priradiť len podľa typu náteru. Koncentrácia soli, vlhkosť, znečisťujúce látky, hmota náteru, hrúbka sekcie, spracovanie a údržba, to všetko ovplyvňuje skutočnú životnosť.

Kontrola kvality

Kontrola kvality môže zahŕňať rozmery sekcie, hrúbku steny, priamosť, stav rohov, vzhľad zvaru, hrúbku povlaku a stav povrchu.

Pri stavebných projektoch je možné poskytnúť materiálové certifikáty a správy o mechanických vlastnostiach podľa dohodnutej špecifikácie. Dodatočné korózne alebo soľné skúšky môžu byť usporiadané, ak sú súčasťou požiadaviek zákazníka na prijatie.

Informácie o obstarávaní

Pre cenovú ponuku uveďte nasledujúce informácie:

Veľkosť sekcie: napríklad 40 × 60 mm alebo 50 × 100 mm

Hrúbka steny: napríklad 1,5 mm, 2,0 mm alebo 3,0 mm

Kvalita ocele: S390GD+ZM, S420GD+ZM alebo S550GD+ZM

Dĺžka: 6 m alebo prispôsobené

Množstvo: kusov alebo celková hmotnosť

Použitie: PV, závesná stena, rám zariadenia, skleník alebo konštrukčné použitie

Spracovanie: rezanie, vŕtanie, príprava zvárania alebo iné požiadavky

Pre projekty s rozpätím, zaťažením vetrom alebo inými konštrukčnými požiadavkami pomôžu nákresy alebo informácie o zaťažení potvrdiť príslušnú časť.

FAQ

Q1: Aký je rozdiel medzi obdĺžnikovou rúrkou a štvorcovou rúrkou?

Obdĺžniková trubica má rôzne šírkové a výškové rozmery, čo poskytuje väčšiu flexibilitu, keď dostupný inštalačný priestor alebo smer zaťaženia vyžadujú špecifický pomer strán. Štvorcová rúrka má rovnaké strany a často sa používa tam, kde sú podmienky zaťaženia a pripojenia symetrickejšie.

Q2: Prečo je obdĺžniková oceľová trubica potiahnutá zinkom-hliník-horčíkom vhodná pre vonkajšiu obdĺžnikovú trubicu?

Povlak zinok-hliník-horčík poskytuje ochranu proti korózii a má užitočné správanie okolo lokalizovaného poškodenia povlaku. Vďaka tomu je praktickou voľbou pre mnoho vonkajších konštrukcií, vrátane fotovoltaických systémov a rámov zariadení.

Q3: Môže byť obdĺžniková rúrka rezaná a zváraná?

áno. Je možné vykonávať rezanie, vŕtanie a zváranie. Pretože tieto operácie lokálne ovplyvňujú náter, požadovaná ochrana exponovaných oblastí a zvarov by mala byť určená podľa prostredia a špecifikácie projektu.

Q4: Akú hrúbku steny si mám vybrať?

Závisí to od zaťaženia, rozpätia, podmienok podpery a prostredia inštalácie. Ľahké sekundárne rámovanie môže používať tenšie steny, zatiaľ čo konštrukcie s dlhým rozpätím, veľkým zaťažením alebo silným vetrom si vo všeobecnosti vyžadujú hrubšie steny. Výpočet sekcie by mal byť dokončený pred konečným výberom.

Q5: Je možné prispôsobiť špeciálne obdĺžnikové pomery?

áno. Okrem štandardných veľkostí, ako sú 30 × 20 mm až 200 × 100 mm, je možné diskutovať o špeciálnych pomeroch šírky k výške, hrúbke stien a pevných dĺžkach podľa výrobných možností a výkresov.

Q6: Je vhodný pre pobrežné fotovoltaické projekty?

Môže byť použitý pre pobrežné FV konštrukcie, ale špecifikácia náteru by sa mala zvoliť podľa miestnej expozície soli a požadovanej životnosti. Náročné morské prostredie môže vyžadovať vyššiu úroveň náteru alebo dodatočnú ochranu proti korózii.

Q7: Môžete poskytnúť predrezané alebo predvŕtané obdĺžnikové rúrky?

áno. Rezanie, vŕtanie, zrážanie hrán, skosenie a iná výroba môžu byť usporiadané pred odoslaním, aby sa znížili práce na spracovaní na mieste inštalácie.
