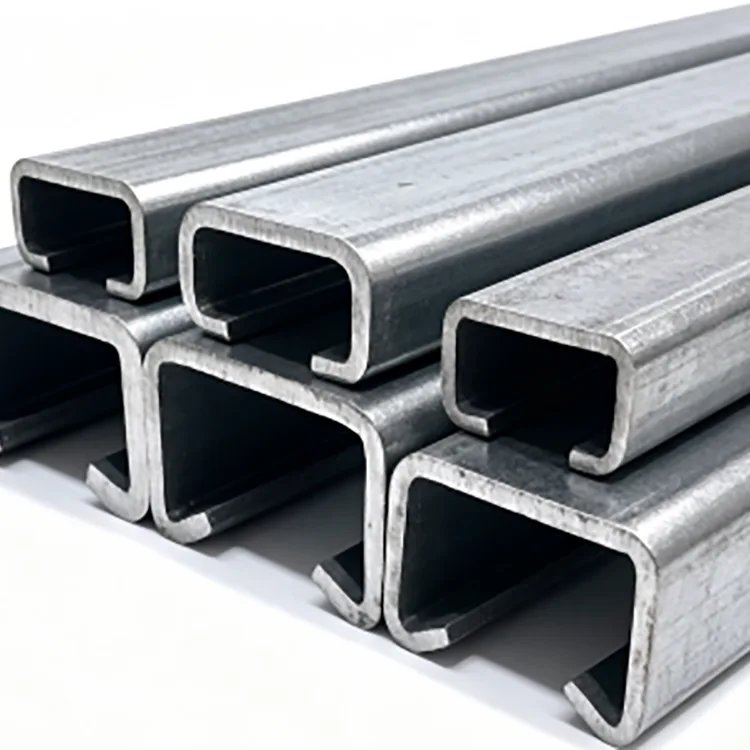

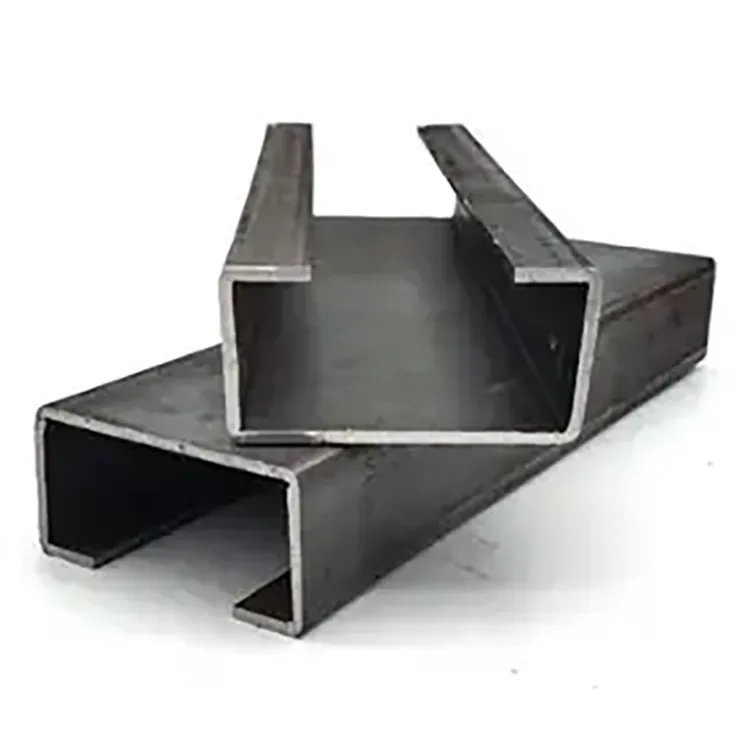

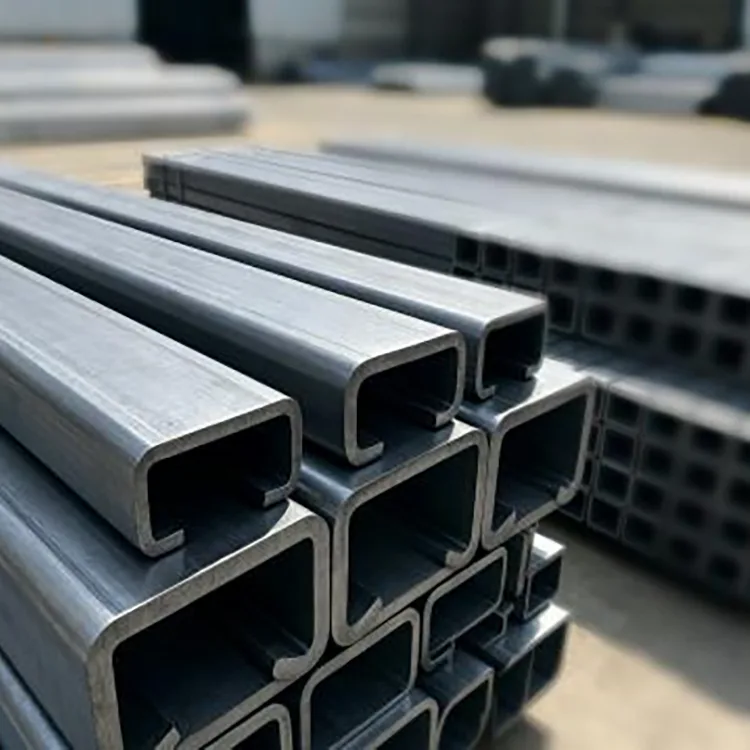

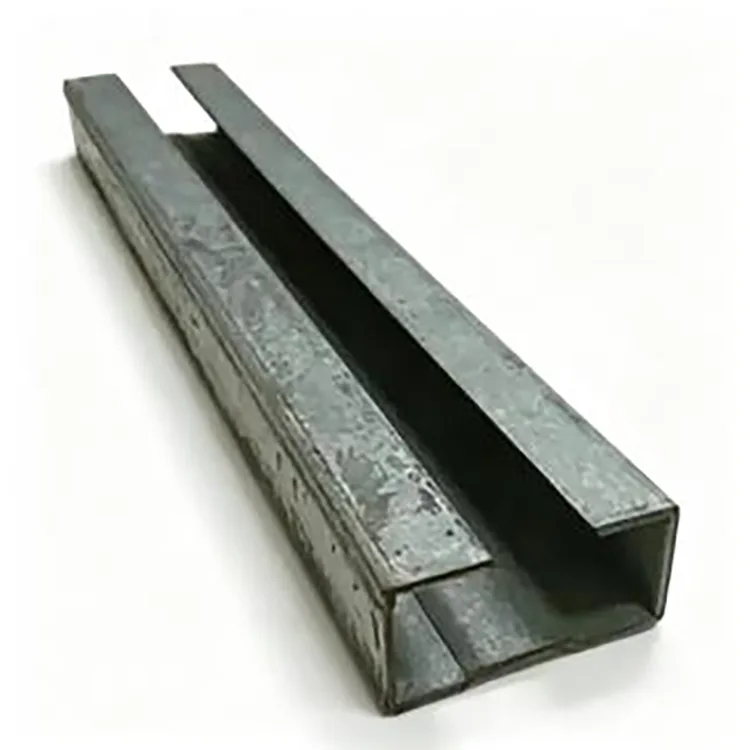

Oceľ C profilovaná za studena

Za studena tvarovaná C Profilová oceľ je navrhnutá pre oceľové konštrukcie, kde je vysoký pomer pevnosti k hmotnosti, konzistentné rozmery a rýchla inštalácia dôležitejšie ako použitie ťažkých za tepla valcovaných profilov.

Profil sa vyrába nepretržitým podávaním oceľového pásu cez sériu tvarovacích valcov. Oceľ sa postupne ohýba do tvaru C bez vysokoteplotného valcovania za tepla. Pretože proces tvarovania môže nepretržite kontrolovať geometriu a dĺžku sekcie, hotový prvok je vhodný pre projekty vyžadujúce opakované sekcie, pevné dĺžky, vopred vyrazené otvory a rýchlu montáž skrutkami.

Q235B a Q355B sú dostupné podľa konštrukčných požiadaviek. Bežné profily sa pohybujú od C80 do C300, s hrúbkami steny od 0,8 mm do 3,0 mm.

Technické špecifikácie

Ako tvarovanie za studena mení sekciu

Výrobný proces sa líši od výroby bežného kanála valcovaného za tepla.

Oceľový pás začína ako plochý materiál. Prechádza viacerými formovacími stanicami, pričom každá súprava valcov zavádza kontrolované množstvo deformácie, až kým sa nedosiahne konečný C-rez.

Tento postupný proces tvarovania umožňuje výrobcovi kontrolovať:

Hĺbka sekcie

Šírka príruby

Geometria pier tam, kde je to potrebné

Hrúbka steny

Celková priamosť

Poloha otvoru

Pevná dĺžka

Pri opakovaných konštrukčných prvkoch môže byť táto rozmerová konzistentnosť cennejšia ako jednoduchý výber ťažšej oceľovej časti.

Konečné konštrukčné vlastnosti by sa však mali vždy kontrolovať podľa skutočných rozmerov prierezu, triedy materiálu, rozpätia, podmienok podpery, spôsobu pripojenia, zaťaženia a platného projektového predpisu.

Výrobný proces

1. Výber oceľovej cievky

Oceľový pás Q235B alebo Q355B sa vyberá podľa požadovaného prierezu a konštrukčného použitia.

Pred vstupom na tvarovaciu linku sa skontroluje hrúbka vstupného materiálu, stav povrchu a informácie o materiáli.

2. Nivelácia a kŕmenie

Cievka sa odvíja a vyrovnáva, aby sa odstránila nežiaduca deformácia. Stabilné podávanie pásu je dôležité, pretože zmeny v tomto štádiu môžu neskôr ovplyvniť priamosť sekcie a umiestnenie otvoru.

3. Progresívne valcovanie

Zarovnaný pás prechádza viacerými valcovacími stanicami.

Namiesto ohýbania materiálu do konečného tvaru C v jednej operácii sa profil postupne formuje. To znižuje náhlu deformáciu a umožňuje kontrolu rozmerov sekcií a geometrie príruby počas výroby.

4. Automatické dierovanie

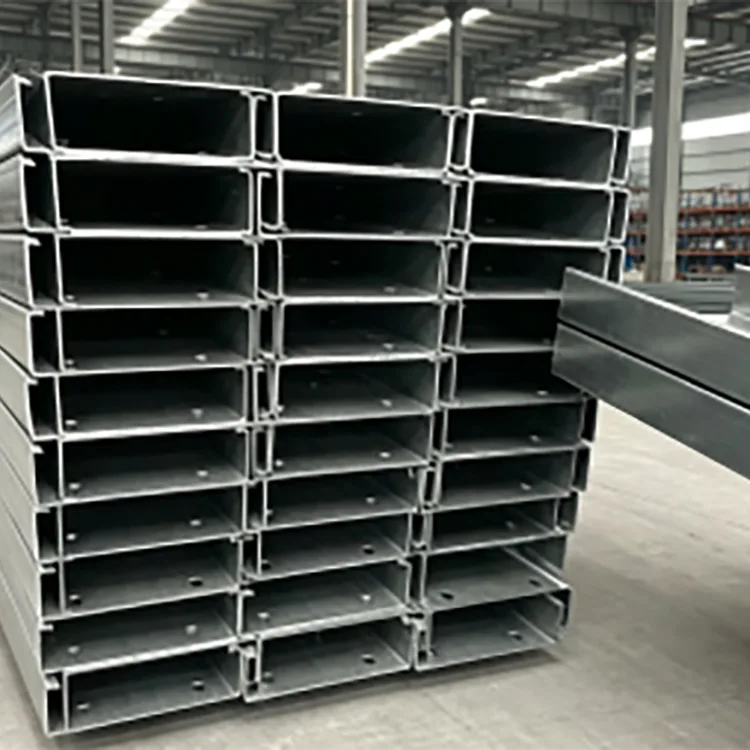

Ak projekt vyžaduje otvory pre skrutky, servisné otvory alebo opakované montážne otvory, dierovanie môže byť integrované do výrobnej linky.

Rozstup otvorov a umiestnenie by mali byť potvrdené z výkresov zákazníka pred výrobou, najmä ak budú sekcie montované priamo na mieste.

5. Veľkosť a vyrovnávanie

Po vytvarovaní a vyrazení sa profil dimenzuje a skontroluje sa jeho rovnosť.

Táto fáza pomáha kontrolovať skrútenie, odchýlku príruby a rozmerové variácie, ktoré by inak mohli sťažiť montáž rámu.

6. Rezanie s pevnou dĺžkou

Súvislý úsek sa odreže podľa zadanej dĺžky.

Štandardná dodávka obsahuje dĺžky 6 m, 9 m a 12 m, pričom rezanie s pevnou dĺžkou je možné dohodnúť v rámci prispôsobeného rozsahu.

7. Kontrola a balenie

Hotové C sekcie sa kontrolujú pred zväzovaním.

Kontrola sa zameriava na rozmery sekcie, hrúbku steny, priamosť, polohu otvoru, kde je to vhodné, dĺžku rezu, stav povrchu a konzistenciu šarže.

Kľúčové výhody

Ľahká časť pre efektívne využitie materiálu

Tvarovanie za studena umožňuje tvarovanie oceľového pásu do efektívneho otvoreného úseku. Keď konštrukčný návrh umožňuje tenkostenný prvok, môže to znížiť množstvo potrebnej ocele v porovnaní s ťažšou konvenčnou sekciou.

Skutočná úspora hmotnosti by sa mala vypočítať z vybraného prierezu C, hrúbky steny, rozpätia, zaťaženia a konštrukčných požiadaviek, a nie predpokladať pevné percento pre každý projekt.

Konzistentné rozmery

Kontinuálne valcovanie poskytuje opakovateľné rozmery sekcií počas dlhých výrobných sérií.

Pre projekty využívajúce stovky alebo tisíce opakovaných väzníc alebo rámových prvkov môžu konzistentné rozmery zjednodušiť výrobu a znížiť potrebu opravy miesta.

Rýchla inštalácia

Pre skrutkovú montáž je možné dodať vopred narezané dĺžky a predrazené otvory.

To je užitočné najmä pri ľahkých oceľových konštrukciách, kde postup inštalácie závisí od presnej polohy otvorov a opakovateľných dĺžok prvkov.

Flexibilný výber sekcií

Sekcie C80 až C300 pokrývajú celý rad ľahkých konštrukčných a rámových požiadaviek.

Hrúbku steny je možné zvoliť aj od 0,8 do 3,0 mm podľa požadovanej kapacity sekcie a konštrukčných podmienok.

Vhodné pre sekundárne spracovanie

Oceľový povrch bez povrchovej úpravy je možné pripraviť na lakovanie, práškové lakovanie, galvanizáciu alebo iné špecifikované procesy ochrany proti korózii.

Sprievodca výberom sekcie C

Výber C sekcie by mal začať skôr konštrukčnou požiadavkou, než jednoducho vyberať najväčší dostupný profil.

Skutočný výber by mal byť potvrdený konštrukčným výpočtom. V prípade tenkostenných častí môže využiteľnú kapacitu ovplyvniť lokálne vybočenie, deformačné vydutie, bočné obmedzenie a detaily pripojenia.

Q235B oproti Q355B

Použitie Q355B automaticky neznamená, že tenšia časť môže nahradiť hrubšiu časť Q235B. Konštrukcia celého profilu sa musí skontrolovať z hľadiska pevnosti, stability, vybočenia, spojov a použiteľnosti.

Čierny oceľový povrch: Kde to funguje a kde nie

Štandardná C profilová oceľ tvarovaná za studena sa dodáva bez ochrannej zinkovej vrstvy.

Vďaka tomu je ekonomický pre:

Suché vnútorné dielne

Uzavreté sklady

Vnútorné medziposchodia

Vnútorné priečky

Rámy zariadení

Dočasné vnútorné konštrukcie

Projekty dostávajú vlastný náter alebo ochranný náter

Nemala by byť vybraná ako neošetrená čierna oceľ na dlhodobé vystavenie dažďu, kondenzácii, pobrežnej soľnej hmle, podzemným podmienkam alebo korozívnym chemikáliám.

Pre vonkajšie alebo vlhké aplikácie by sa mali zvážiť pozinkované C profily alebo iný špecifikovaný systém ochrany proti korózii.

Hlavné aplikácie

Oceľové stavebné väznice

C profily môžu byť použité ako strešné a stenové sekundárne prvky v ľahkých oceľových budovách. Veľkosť a hrúbka sekcie by sa mala zvoliť podľa rozpätia, zaťaženia, vzdialenosti, veterných podmienok a konštrukcie pripojenia.

Vnútorné medziposchodia

Relatívne nízka vlastná hmotnosť sekcií tvarovaných za studena môže byť užitočná pre vnútorné medziposchodové a plošinové systémy, kde existujúca budova má obmedzenia na dodatočné vlastné zaťaženie.

Rámovanie stien a stropov

Profily C sú vhodné na rámovanie vnútorných stien, stropných nosných systémov, deliacich konštrukcií a iných ľahkých rámových aplikácií.

Vybavenie a podpery potrubí

Sekcie môžu byť vyrobené na podpery zariadení, káblové a potrubné nosné rámy, konštrukcie strojov a priemyselné konzoly.

Skladové a priemyselné stavby

Sekcie C možno použiť pre regály, pracovné stanice, ľahké plošiny a iné priemyselné konštrukcie, ak bola vybraná sekcia overená na požadované zaťaženie.

Zákazková výroba

Rôzne projekty často vyžadujú rôzne vzory otvorov a dĺžky členov. Namiesto rezania každej sekcie na mieste môže výrobná linka pripraviť prvky podľa schválených výrobných výkresov.

Dostupné možnosti zahŕňajú:

Vlastné rozmery sekcie

Vlastná hrúbka steny

3–12 m pevné dĺžky

Vopred vyrazené otvory

Vzory otvorov podľa výkresov

Výroba na mieru

Rohové rezanie

Špeciálne koncové spracovanie

Usporiadanie povrchovej úpravy

Pre prispôsobenú výrobu by kupujúci mali poskytnúť výkres sekcie, triedu materiálu, hrúbku steny, dĺžku, priemer a rozstup otvoru, množstvo a požadovanú povrchovú úpravu.

Továrenská kontrola kvality

Pri profiloch tvarovaných za studena je geometria finálneho profilu úzko spojená so stavom prichádzajúceho oceľového pásu a stabilitou procesu valcovania.

Kontroly kvality preto pokrývajú celú výrobnú cestu.

Kontrola materiálu: Informácie o materiáli Q235B alebo Q355B a stav prichádzajúcich pásikov sa kontrolujú pred výrobou.

Kontrola hrúbky: Aktuálna hrúbka pásu sa monitoruje, aby sa zabezpečilo, že hotová časť spĺňa špecifikovanú požiadavku na hrúbku steny.

Kontrola sekcie: Hĺbka sekcie, rozmery príruby a iné kritické rozmery sa kontrolujú po tvarovaní.

Kontrola priamosti: Hotové prvky sú kontrolované na ohyb, skrútenie a deformáciu.

Kontrola otvorov: Pri preddierovaných výrobkoch sa priemer otvoru, rozstup a poloha kontroluje podľa výrobného výkresu.

Kontrola dĺžky: Dĺžky rezu sa kontrolujú pred viazaním.

Konzistencia šarže: Vzorky z rôznych výrobných fáz sa porovnávajú, aby sa identifikoval rozmerový posun počas dlhých výrobných sérií.

Tento prístup je obzvlášť dôležitý pre veľké objednávky, pretože malá rozmerová odchýlka opakovaná na stovkách členov môže spôsobiť značné problémy s inštaláciou na mieste.

Dodávka projektu a obstarávanie

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. poskytuje výrobky z ocele prostredníctvom medzinárodnej predajnej platformy podporovanej spoločnosťou Tianjin Gefu Steel.

Spoločnosť sídli v priemyselnej zóne Daqiuzhuang, Tianjin, a pracuje so zdrojmi na výrobu a spracovanie ocele, ktoré zahŕňajú oceľové rúry, duté profily, oceľové profily, pozinkované výrobky a fotovoltaické montážne systémy.

V prípade inžinierskeho obstarávania môže strana ponuky podporovať:

Hromadné objednávky ocele

Výroba s pevnou dĺžkou

Preddierované C profily

Prispôsobené rozmery

Požiadavky OEM/ODM

Kontrola treťou stranou podľa požiadaviek projektu

Kontajnerová preprava

Štandardné MOQ je jeden 20-stopový kontajner, približne 20–25 ton. Štandardná dodacia lehota je vo všeobecnosti 15–25 dní v závislosti od špecifikácie, množstva, spracovania a požiadaviek na prispôsobenie.

Pre cenovú ponuku sú najužitočnejšie informácie o veľkosti C-rezu, hrúbke steny, triede materiálu, dĺžke, vzore otvorov, množstve, povrchovej úprave, mieste určenia a príslušnej norme.

FAQ

Q1. Je oceľ profilu C tvarovaná za studena dostatočne pevná na konštrukčné použitie?

Áno, profily C tvarované za studena sa široko používajú ako konštrukčné a sekundárne rámové prvky. Pevnosť však nemožno posúdiť len z procesu tvarovania. Musí sa zvážiť veľkosť prierezu, hrúbka steny, trieda ocele, rozpätie, zaťaženie, vystuženie, spôsob pripojenia a vybočenie.

Q2. Je za studena tvarovaná C oceľ ľahšia ako kanálová oceľ valcovaná za tepla?

Môže byť výrazne ľahší, keď efektívne navrhnutý tenkostenný C profil môže spĺňať požadovanú konštrukčnú kapacitu. Skutočný rozdiel hmotnosti závisí od zvolených sekcií a konštrukčného riešenia.

Q3. Deformuje sa časť C, pretože je tenká?

Tenkostenné časti vyžadujú správny dizajn a uchytenie. Namiesto toho, aby sa predpokladalo, že tenšia časť bude fungovať ako ťažký za tepla valcovaný kanál, je potrebné skontrolovať miestne vybočenie, deformáciu, bočnú stabilitu a detaily spojenia.

Q4. Môže byť časť C dodaná s preddierovanými otvormi?

áno. Automatické dierovanie môže byť usporiadané pre opakované otvory pre skrutky alebo iné otvory. Priemer otvoru, rozstup, vzdialenosť od okraja a vzor by mali byť pred výrobou potvrdené z výrobného výkresu.

Q5. Môžem použiť čiernu oceľ profilu C vonku?

Neošetrená čierna oceľ sa neodporúča na dlhodobé vonkajšie vystavenie. Dážď, kondenzácia, soľná hmla a iná vlhkosť môžu urýchliť koróziu. Pozinkované alebo lakované C profily sú vhodnejšie tam, kde je potrebná ochrana proti korózii.

Q6. Potrebuje vnútorná oceľ profilu C náter?

V suchom, dobre vetranom vnútornom prostredí nemusí byť vždy potrebná dodatočná ochrana proti korózii. Ak je prítomná vlhkosť, kondenzácia, chemické výpary alebo iné korozívne podmienky, je potrebné zvážiť vhodný ochranný náter.

Q7. Aký je rozdiel medzi sekciami Q235B a Q355B C?

Q355B má vyššiu špecifikovanú medzu klzu ako Q235B a dá sa vybrať, keď konštrukčný návrh vyžaduje väčšiu pevnosť materiálu. Neznamená to automaticky, že každá sekcia Q355B môže byť tenšia; ešte je potrebné skontrolovať kompletný konštrukčný návrh.

Q8. Aké dĺžky viete dodať?

Bežné dĺžky sú 6 m, 9 m a 12 m. Rezanie s pevnou dĺžkou môže byť tiež usporiadané podľa požiadaviek projektu.

Q9. Môžete vyrobiť neštandardné C profily?

áno. Prispôsobené rozmery sekcií, hrúbky stien, dĺžky, vzory otvorov a ďalšie požiadavky na spracovanie možno prediskutovať podľa výkresov a uskutočniteľnosti výroby.

Q10. Čo mám poskytnúť pri vyžiadaní cenovej ponuky?

Uveďte rozmery C-rezu, hrúbku steny, triedu materiálu, požadovanú dĺžku, množstvo, vzor otvorov, ak je to vhodné, povrchovú úpravu a požiadavky na dodanie. Pre neštandardné výrobky sa odporúča výkres rezu.
