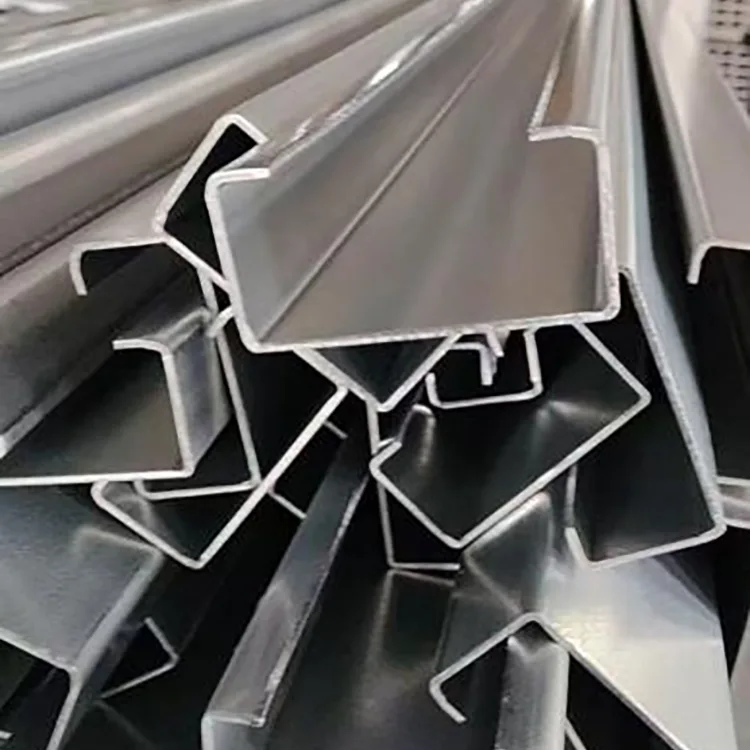

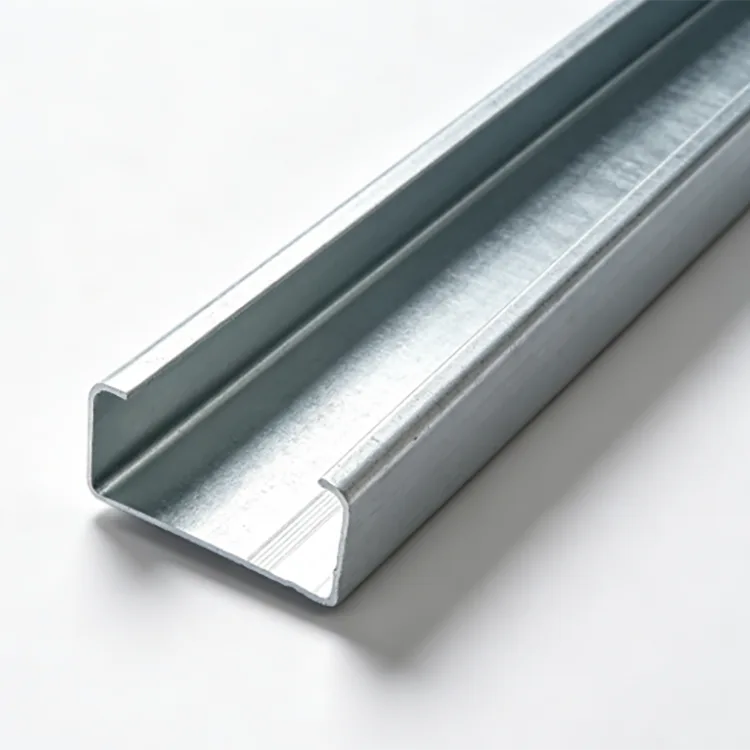

Pozinkovaná C väznica

Pozinkovaná väznica C sa vyrába z oceľového pásu Q235B alebo Q355B kontinuálnym valcovaním za studena. Sekcia v tvare C sa vytvaruje na požadované rozmery, nasleduje rezanie s pevnou dĺžkou, dierovanie a vyrovnávanie. Hotový profil následne prechádza morením, tavením, sušením a žiarovým zinkovaním.

Proces tvarovania a následne galvanizácie umožňuje, aby dokončený profil C, vrátane jeho hlavných otvorov a rezov, získal celkový zinkový povlak. Vďaka tomu je profil vhodný pre konštrukcie vystavené dažďu, vlhkosti, posypovej soli a iným korozívnym podmienkam.

V porovnaní s čiernymi za studena tvarovanými C väznicami vyžaduje galvanizovaný profil menej bežnej koróznej údržby a je vhodnejší na dlhodobé vonkajšie použitie. Zinkový povlak by sa mal vyberať podľa aktuálneho prostredia.

Technické špecifikácie

Proces žiarového zinkovania

Oceľový pás vstupuje do linky na tvarovanie valcovaním za studena, kde viacnásobnými tvarovacími prechodmi vzniká C profil. Rezanie s pevnou dĺžkou, dierovanie a spracovanie rohov sú dokončené pred galvanizáciou.

Vytvorené časti sú morené, spracované tavivom a vysušené pred vstupom do kúpeľa roztaveného zinku pri teplote približne 450 °C. Po pozinkovaní sa ochladzujú a pasivujú. Hrúbka, pokrytie a vzhľad zinkového povlaku sa kontroluje pred balením.

Formovanie a dierovanie pred galvanizáciou umožňuje dokončenému profilu a spracovaným oblastiam získať ochranu zinkom.

Výber zinkového povlaku

Pre bežné vnútrozemské vonkajšie podmienky bez silnej soľnej hmly, agresívneho chemického plynu alebo nepretržitej stojatej vody sa všeobecne používa ≥85 μm. Typické aplikácie zahŕňajú vnútrozemské továrenské väznice, prístrešky, vonkajšie podpery a horské fotovoltaické projekty.

Vo vlhkých továrňach, budovách pre chov dobytka, projektoch pri riekach a iných prostrediach s vyššou vlhkosťou môže 120–180 μm poskytnúť dodatočnú ochranu proti korózii.

Pre pobrežné oblasti, prístavy, námorné stavby, chemické parky, zariadenia na čistenie odpadových vôd a budovy s vysokým obsahom amoniaku možno špecifikovať 200 – 275 μm, keď sa vyžaduje silnejšia ochrana proti korózii.

Požiadavka náteru by mala byť potvrdená podľa koróznych podmienok na mieste a očakávanej doby prevádzky.

Q235B alebo Q355B?

Q235B sa bežne používa pre štandardné fotovoltaické konštrukcie, výrobné väznice, ľahké vonkajšie podpery a všeobecné oceľové konštrukcie.

Q355B je vhodný pre vyššie zaťaženie vetrom alebo snehom, väčšie rozpätia, väčšie zaťaženie zariadení a náročnejšie konštrukčné požiadavky. Jeho vyššia medza klzu umožňuje optimalizáciu spotreby prierezu a ocele po konštrukčnom výpočte.

Pri porovnateľných podmienkach sekcie dodané projektové údaje naznačujú, že Q355B môže poskytnúť približne o 30 % vyššiu nosnosť ako Q235B. Skutočná kapacita závisí od rozmerov sekcie, hrúbky, rozpätia, podmienok pripojenia a zaťaženia.

C Veľkosť väznice a hrúbka steny

C80–C120 je vhodný na ľahké podpery, upevnenie potrubí, malé prístrešky, sekundárne väznice skleníkov a ľahké ohradové konštrukcie.

C140 – C180 sa bežne vyberá pre továrenské strešné a stenové väznice, štandardné fotovoltaické konštrukcie a všeobecné vonkajšie oceľové podpery.

C200–C250 poskytuje väčšiu časť pre väčšie rozpätia, väčšie zaťaženie vetrom alebo snehom a ťažšie konštrukčné požiadavky. C280–C300 možno použiť pre strechy s väčším rozpätím, základne ťažkých zariadení a hlavné vonkajšie konštrukčné aplikácie, kde je to potrebné.

Hrúbka steny od 0,8 do 1,2 mm je vhodná pre ľahké konštrukcie a aplikácie s obmedzeným zaťažením. 1,5–2,0 mm je hlavný sortiment pre priemyselné väznice, fotovoltaické konštrukcie a všeobecné vonkajšie nosné aplikácie. Pre väčšie rozpätia, podpery ťažkých zariadení, vysoké zaťaženie snehom a silné veterné podmienky je možné podľa konštrukčných výpočtov zvoliť 2,5–3,0 mm.

Výška sekcie a hrúbka steny by sa mali zvážiť spolu s rozstupom väzníc, rozpätím, zaťažením strechy, zaťažením vetrom, zaťažením snehom a návrhom spojenia.

Aplikácie

Pozinkovaná väznica C sa používa tam, kde profil C tvarovaný za studena potrebuje dlhodobú ochranu proti korózii.

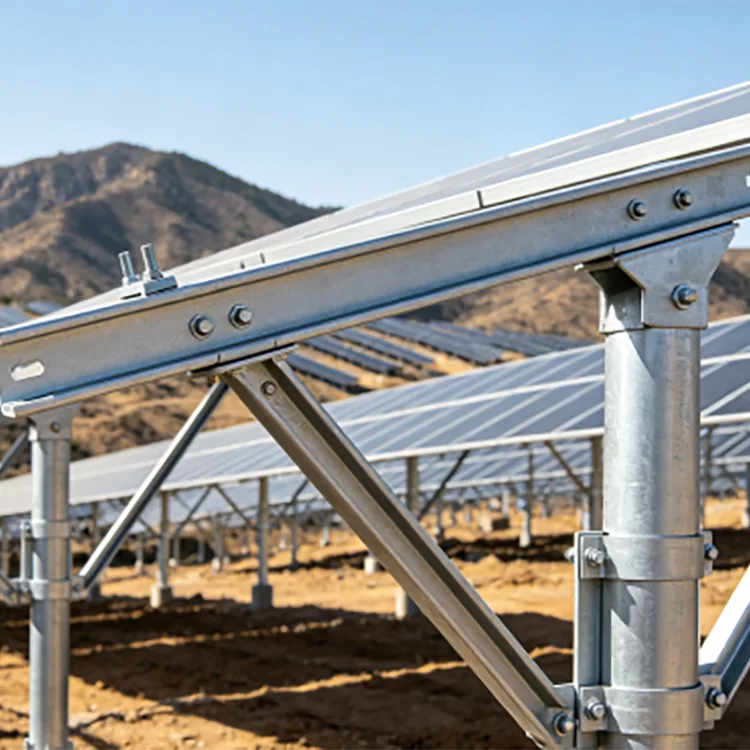

Pre fotovoltaické projekty sa môže použiť v strešných a pozemných konštrukciách, PV nosných členoch a súvisiacich oceľových rámoch. Vnútrozemské projekty môžu bežne používať štandardné zinkovanie, zatiaľ čo pobrežné projekty vyžadujú vyššiu špecifikáciu ochrany proti korózii.

Pre výrobné haly sú sekcie vhodné pre exponované strešné a stenové systémy, prístrešky a sekundárne konštrukčné prvky.

V prípade budov pre hospodárske zvieratá a poľnohospodárskych stavieb poskytuje pozinkovaný povrch ochranu pred pretrvávajúcou vlhkosťou a atmosférou s obsahom amoniaku. Aplikácie zahŕňajú hydinárne, budovy pre ošípané a poľnohospodárske skleníky.

Pre chemické závody, zariadenia na čistenie odpadových vôd a vlhké priemyselné areály je možné zvoliť silnejšie zinkové povlaky podľa korozívneho prostredia.

Produkt sa používa aj na podpery vonkajšieho vybavenia, značky, markízy, vonkajšie rámy a iné exponované oceľové konštrukcie.

Výroba a kontrola kvality

Kontrola kvality začína prichádzajúcim oceľovým pásom. Pred tvarovaním sa kontroluje kvalita ocele, hrúbka a stav povrchu.

Počas tvarovania valcovaním za studena sa kontroluje výška sekcie, rozmery prírub, rozmery okrajov a priamosť. Pred galvanizáciou sa kontrolujú polohy otvorov, dĺžky rezu a deformácia sekcií.

Po žiarovom zinkovaní sa hotové profily skontrolujú na hrúbku zinkového povlaku, krytie, rovnomernosť povrchu a viditeľné chyby. Rohy, diery a iné opracované oblasti venujú osobitnú pozornosť.

Pre hromadné inžinierske zákazky je možné podľa požiadaviek projektu zabezpečiť materiálové certifikáty, záznamy o kontrole výroby, kontrolu továrne a kontrolu treťou stranou.

Zákazkové spracovanie

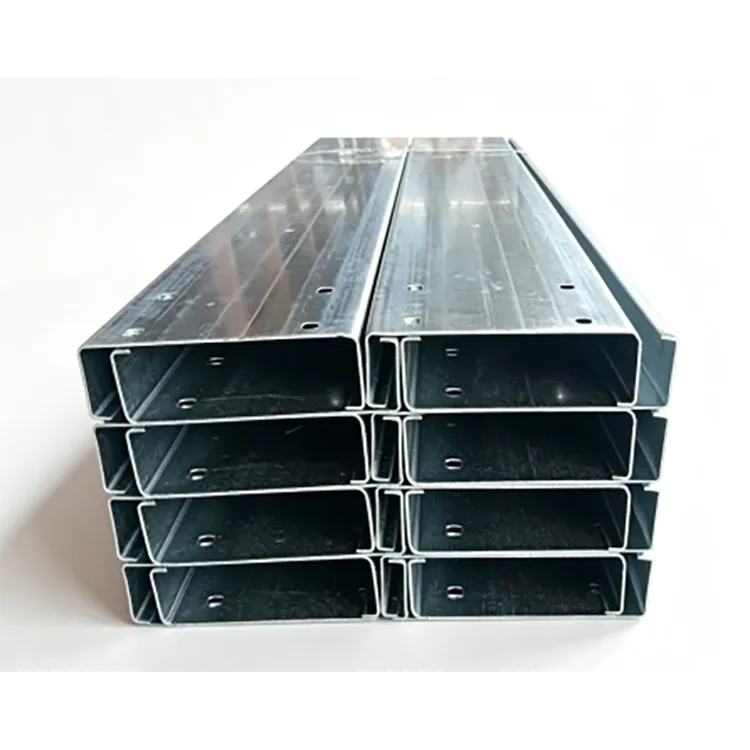

Pozinkované C väznice môžu byť vyrobené podľa projektových výkresov, vrátane rezania s pevnou dĺžkou, otvorov pre skrutky, štrbín, rohových rezov a inej prípravy profilu.

Pre fotovoltaické konštrukcie a veľké továrenské projekty môžu byť vopred vyrazené otvory prispôsobené výkresom spojov, čím sa zníži vŕtanie v teréne a zachovajú sa konzistentné polohy otvorov.

Pre cenovú ponuku uveďte sekciu C, hrúbku steny, triedu ocele, zinkový povlak, dĺžku, vzor otvorov, množstvo a prostredie aplikácie. Projekty pobrežných, chemických a odpadových vôd by mali špecifikovať aj predpokladanú dobu prevádzky a podmienky expozície.

Životnosť a údržba

Za bežných vonkajších podmienok môžu žiarovo pozinkované C väznice slúžiť 20+ rokov v závislosti od hrúbky zinku, atmosférickej expozície a konštrukčných detailov.

Pre pobrežné a silne korozívne prostredie môže správne špecifikovaný ťažký zinkový povlak poskytnúť dlhší interval údržby ako oceľ bez povlaku. Dodané projektové údaje uvádzajú 10–15 ročné obdobie bez údržby pre niektoré pobrežné alebo korozívne aplikácie, keď je vhodne zvolená špecifikácia náteru.

Skutočná životnosť závisí od hrúbky zinkového povlaku, kategórie korózie, vlhkosti, vystavenia soli, chemickej kontaminácie a podmienok odtoku.

Žiarovo pozinkovaná väznica C vs. lakovaná väznica C

Lakovaná oceľ sa spolieha na celistvosť náterového filmu. UV žiarenie, vlhkosť, mechanické poškodenie a príprava povrchu ovplyvňujú jeho protikoróznu ochranu.

Žiarové zinkovanie poskytuje bariérovú a obetnú ochranu prostredníctvom zinkového povlaku, čo je užitočné pre profily C s viacerými ohybmi, hranami a spojovacími otvormi.

Pri projektoch navrhnutých na 15–25 rokov alebo dlhšie by sa počiatočné náklady na materiál a očakávané náklady na údržbu mali posudzovať spoločne.

Výber fotovoltaického projektu

Pre vnútrozemské FV projekty s bežnou vonkajšou expozíciou je spoločná špecifikácia Q235B + ≥85 μm zinkový povlak + 1,5–2,0 mm hrúbka steny.

Pre vlhké miesta a FV inštalácie súvisiace s hospodárskymi zvieratami možno zvážiť 120–180 μm.

Pre pobrežné fotovoltaické elektrárne, prístavy a iné miesta s vysokou koróziou je možné zvoliť Q355B s 200 μm alebo viac zinkovým povlakom, ak to vyžaduje konštrukčný a korózny dizajn.

FV systém navrhnutý na 25-ročné obdobie prevádzky by mal brať do úvahy konštrukčné zaťaženie, veľkosť sekcie, náter, upevňovacie prvky, odvodnenie a detaily inštalácie.

FAQ

Na čo sa používa pozinkovaná C väznica?

Používa sa hlavne na vonkajšie a vlhké oceľové konštrukcie, vrátane fotovoltaických systémov, továrenských striech, poľnohospodárskych budov, chovov dobytka, pobrežných stavieb, chemických závodov a zariadení na čistenie odpadových vôd.

Je zinkový povlak 85 μm vhodný na vonkajšie použitie?

Áno, pre mnohé bežné vnútrozemské vonkajšie prostredia. Miesta so soľnou hmlou, agresívnymi plynmi, vysokou vlhkosťou alebo trvalou vlhkosťou si zvyčajne vyžadujú hrubší náter.

Prečo je väznica C po vytvarovaní pozinkovaná?

Profil C sa najskôr vytvaruje, vyreže a vysekne, potom sa žiarovo zinkuje. To umožňuje hotovému profilu a jeho spracovaným oblastiam získať ochranu zinkom po hlavných tvarovacích operáciách.

Dá sa pozinkovaná C väznica zvárať na mieste?

Áno, ale zváranie poškodzuje miestny zinkový povlak. Postihnuté miesto treba očistiť a opraviť vhodným náterom bohatým na zinok.

Čo je lepšie pre fotovoltaické projekty, Q235B alebo Q355B?

Q235B je vhodný pre mnoho štandardných fotovoltaických štruktúr. Q355B je vhodnejší pre väčšie rozpätia, vyššie zaťaženie vetrom alebo snehom a ťažšie konštrukčné požiadavky. Konečný výber by mal byť založený na konštrukčnom výpočte.

Môžete dodať preddierované C väznice?

áno. Vzory otvorov, štrbiny, pevné dĺžky a rohové zárezy môžu byť vyrobené podľa projektových výkresov, pričom hlavné spracovanie je dokončené pred žiarovým zinkovaním.

Ako dlho vydrží pozinkovaná C väznica vonku?

Životnosť závisí od prostredia a zinkového povlaku. Bežné vonkajšie aplikácie môžu dosiahnuť 20+ rokov, zatiaľ čo pobrežné a vysoko korozívne projekty vyžadujú hrubšie zinkovanie a posúdenie korózie špecifické pre daný projekt.

Môže pozinkovaná C väznica nahradiť čiernu C väznicu?

Pre vonkajšie a vlhké aplikácie poskytuje galvanizovaná časť zabudovanú ochranu proti korózii. Pri suchých vnútorných konštrukciách bez vystavenia korózii môže byť ekonomickejšia nepotiahnutá za studena tvarovaná C väznica.

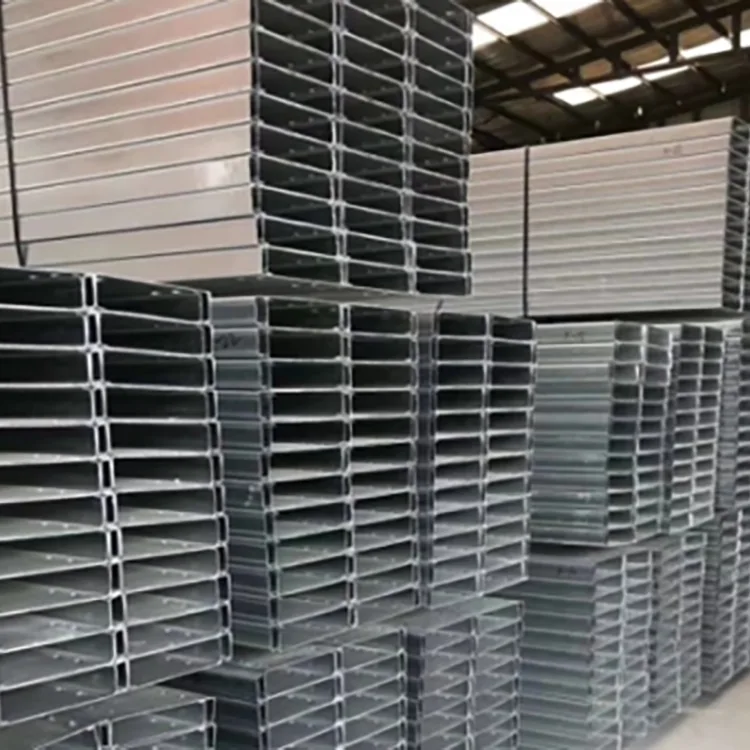

Hromadné dodávky pre stavebné a fotovoltaické projekty

Rongheng dodáva galvanizované C väznice Q235B a Q355B v sekciách C80 – C300, s hrúbkami steny od 0,8 do 3,0 mm a špecifikáciami zinkového povlaku od štandardných 85 μm+ až po ťažké 200–275 μm triedy.

Výrobu je možné zariadiť podľa projektových výkresov vrátane pevných dĺžok, dierovania a iného požadovaného spracovania. Pre veľké stavebné a fotovoltaické zákazky je možné pred výrobou špecifikovať triedu ocele, veľkosť sekcie, hrúbku steny, zinkový povlak a prostredie projektu.

Pre cenovú ponuku uveďte prierez C, hrúbku steny, triedu ocele, zinkový povlak, dĺžku, vzor otvorov, množstvo a prostredie aplikácie.
