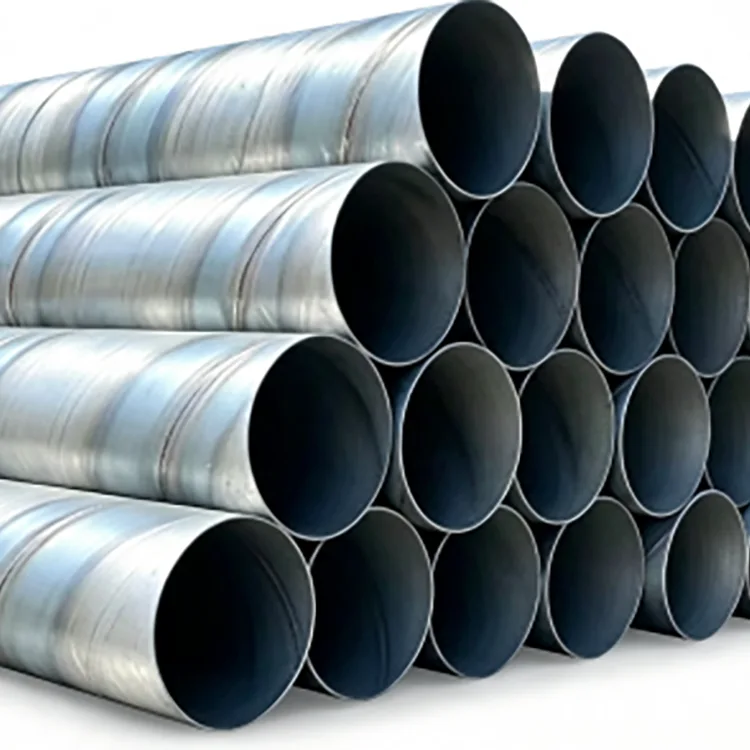

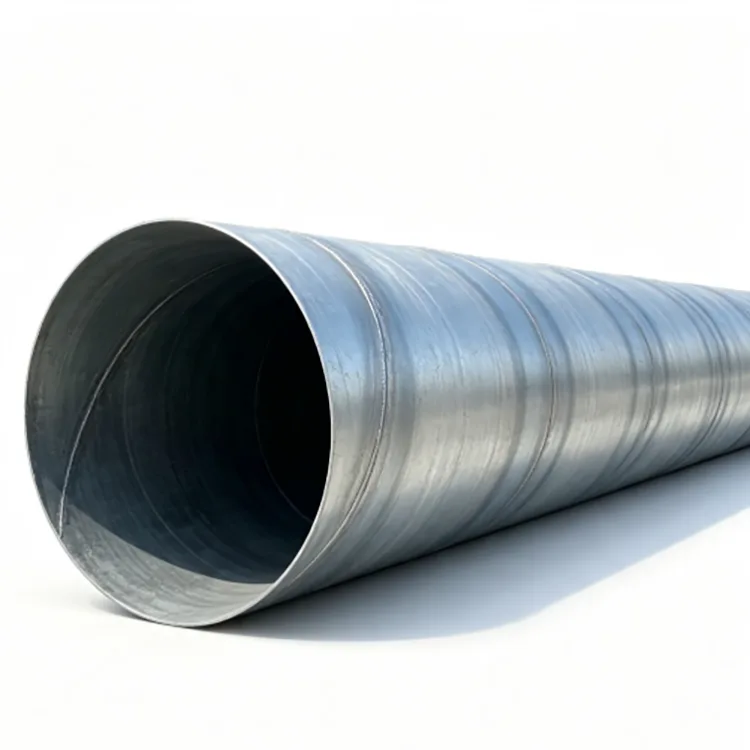

Žiarovo pozinkovaná špirálová oceľová rúrka

Hlavným dôvodom použitia špirálovej oceľovej rúry je jej schopnosť kombinovať veľký prietokový priemer s praktickou výrobou ťažších stenových dielov. Oceľový pás je kontinuálne tvarovaný do valcovej časti a zvarený pozdĺž špirálového švu. Po zváraní a úprave rozmerov môže byť celá rúra žiarovo zinkovaná, aby sa zabezpečila ochrana proti korózii na vnútorných a vonkajších povrchoch.

Vďaka tejto konštrukcii je rúra obzvlášť vhodná pre vodovodné potrubia s veľkým priemerom, drenážne systémy, základové a pilótové práce, priemyselné rozvody tekutín a exponované oceľové potrubia. Pri projektoch, kde potrubie zostane vonku, pod zemou alebo vo vlhkom prostredí, poskytuje galvanizovaný povlak dodatočnú bariéru proti vlhkosti a korózii.

Pre inžinierske obstarávanie nie sú dôležitými bodmi len priemer potrubia a hrúbka steny. Kupujúci by tiež mali pred odoslaním potvrdiť triedu ocele, požiadavky na kontrolu zvarov, špecifikáciu galvanizácie, dĺžku potrubia, prípravu konca a či hotová rúra potrebuje príruby alebo inú výrobu.

Prečo používať špirálovú oceľovú rúrku pre projekty s veľkým priemerom?

Špirálové tvarovanie umožňuje výrobu veľkých priemerov rúr z oceľového pásu pri zachovaní súvislej valcovej štruktúry. Výsledná sekcia je vhodná pre aplikácie vyžadujúce vysokú prietokovú kapacitu alebo veľké vonkajšie rozmery.

Proces obojstranného zvárania pod tavivom poskytuje kontrolovaný prienik zvaru a konzistentný šev pozdĺž potrubia. Pre tlakové alebo konštrukčné aplikácie by mali byť požiadavky na kontrolu zvarov a hydrostatické testovanie špecifikované podľa projektu, a nie spoliehať sa len na vzhľad potrubia.

Pre zakopané potrubia je potrebné zvoliť stenu potrubia aj podľa vnútorného tlaku, vonkajšieho zaťaženia pôdy, dopravného zaťaženia, hĺbky uloženia a možného pohybu pôdy. Väčší priemer automaticky neznamená vyšší tlak, takže priemer a hrúbku steny by ste mali zvoliť spoločne.

Technické špecifikácie

Galvanizácia prichádza po tvarovaní rúr a zváraní

Pre tento produkt je dôležitá výrobná postupnosť. Špirálová rúrka sa najskôr vytvaruje a zvarí, potom sa pripraví na žiarové zinkovanie. To umožňuje hotovej rúre, vrátane zváraného telesa rúry a prístupných vnútorných a vonkajších povrchov, získať ochranu proti korózii po dokončení hlavných tvárniacich operácií.

Typický spôsob výroby je:

Oceľový pás valcovaný za tepla → Vstupná kontrola → Špirálové tvarovanie → Obojstranné zváranie pod tavivom → Rezanie a dimenzovanie → Konečná úprava → Predúprava povrchu → Žiarové zinkovanie → Chladenie a konečná úprava → Kontrola → Ochranné balenie

Počas predúpravy, odmasťovania, morenia a aktivácie odstraňujú olej, hrdzu a povrchové oxidy. Pripravené potrubie sa potom ponorí do roztaveného zinku pri teplote približne 450 °C. Po stiahnutí a ochladení sa pozinkovaný povrch skontroluje na stav náteru, krytie a viditeľné chyby.

V prípade rúr s veľkým priemerom vyžaduje fáza galvanizácie osobitnú pozornosť rovnomernosti povlaku a odvádzaniu zinku z vnútra rúry. Pred odoslaním by sa mali skontrolovať aj konce rúrok, otvory a vyrobené oblasti.

Výber zinkového povlaku podľa prostredia

Neexistuje jediná hrúbka zinkového povlaku vhodná pre každý projekt.

Pre konvenčné komunálne zásobovanie vodou, kanalizáciu a všeobecnú vonkajšiu službu je možné uvažovať o štandardnom rozsahu 80–150 g/m², kde je environmentálne zaťaženie koróziou mierne.

Pre odpadové vody, priemyselné prostredie, vlhké miesta a aplikácie vyžadujúce dlhšiu ochranu proti korózii je možné špecifikovať 180 – 275 g/m², ak je to kompatibilné s požiadavkou projektového náteru.

Pri pobrežných projektoch vystavených slanej hmle by sa mal zvážiť ťažší zinkový systém spolu so skutočnou environmentálnou kategóriou, odvodňovacími podmienkami a projektovou životnosťou. Galvanizácia môže výrazne znížiť koróziu, ale výber povlaku by sa nemal považovať za náhradu za hodnotenie korózie špecifické pre projekt.

Q235B alebo Q355B?

Q235B je vhodný pre mnohé bežné komunálne potrubia, drenážne systémy a všeobecné oceľové konštrukcie, kde je projektované zaťaženie mierne.

Q355B je vhodnejší, keď sa vyžaduje vyššia pevnosť konštrukcie, ako sú ťažké základové práce, väčšie konštrukčné zaťaženie, náročné podmienky inštalácie alebo projekty, kde konštrukčný návrh špecifikuje oceľ s vyššou pevnosťou.

Pre aplikácie pilót a základov by kupujúci mali poskytnúť požadované zaťaženie, spôsob inštalácie a hrúbku steny, a nie výber triedy iba podľa priemeru potrubia.

Hrúbka steny by mala zodpovedať prevádzkovým podmienkam

Stena s hrúbkou 3–6 mm môže byť vhodná pre mnoho nadzemných alebo konvenčných potrubných aplikácií, keď je tlak a vonkajšie zaťaženie mierne.

Pre zakopané potrubia, základové práce, oblasti s vysokou premávkou alebo aplikácie vystavené značnému vonkajšiemu zaťaženiu môžu byť potrebné hrubšie časti. Výrobný rozsah 3–20 mm umožňuje prispôsobenie hrúbky steny dizajnu.

V prípade diaľkového prenosu vody by mala špecifikácia bežne zahŕňať:

Menovitý priemer + hrúbka steny + trieda ocele + návrhový tlak + dĺžka potrubia + konečná úprava + požiadavka na kontrolu

To dáva výrobcovi dostatok informácií, aby uviedol správnu rúrku namiesto dodania samotného menovitého priemeru.

Kde sa používa žiarovo pozinkovaná špirálová oceľová rúra

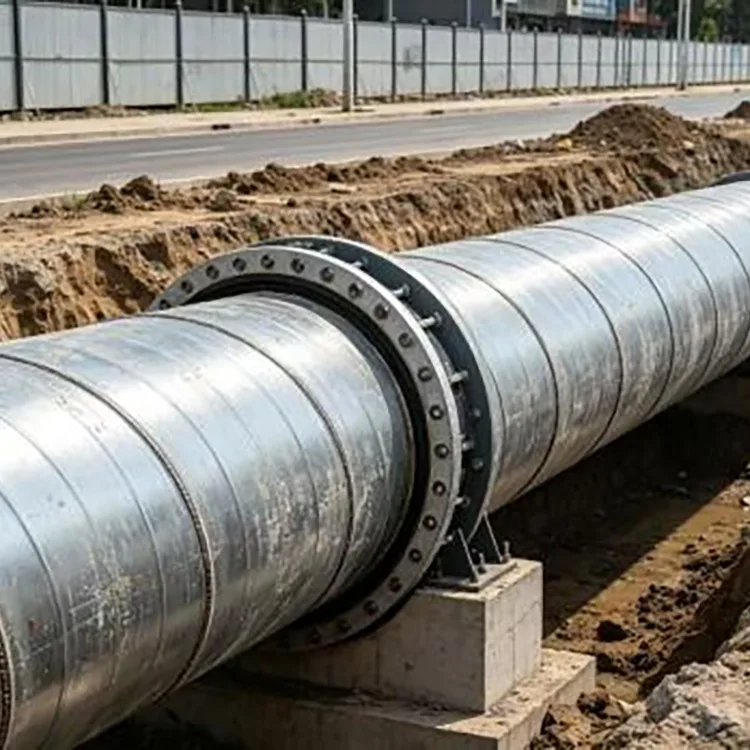

Mestská voda a kanalizácia

Používa sa na mestský prenos vody, odvodňovanie dažďovej vody a renováciu potrubí. Veľké priemery pomáhajú zvládnuť veľké prietokové objemy, zatiaľ čo pozinkovaný povrch poskytuje dodatočnú ochranu proti korózii v exponovanom alebo vlhkom prostredí.

Čistenie odpadových vôd

Vhodné na prepravu odpadových vôd a súvisiace potrubia zariadení, kde vlhkosť a korozívne nečistoty môžu skrátiť životnosť nechránenej ocele.

Základy mostov a pilóty

Špirálové potrubie s veľkým priemerom sa môže použiť na základové pilóty, podopretie brehov rieky a iné konštrukčné aplikácie, kde je veľkosť sekcie a hrúbka steny určená technickým zaťažením a podmienkami inštalácie.

Priemyselné kvapalinové systémy

Používa sa pre priemyselné procesné kvapaliny a pomocné potrubia, kde projekt umožňuje galvanizovanú oceľ a chemické médium je kompatibilné so systémom ochrany zinku.

Vonkajšie a pobrežné oceľové konštrukcie

Použiteľné na nekryté potrubia, pobrežné podporné systémy a potrubia súvisiace s veternou energiou. V prostredí so soľným postrekom môže byť potrebný silnejší zinkový povlak alebo dodatočný systém ochrany proti korózii.

Nízkotlakové vykurovanie a aplikácie súvisiace s plynom

Môže sa zvážiť pre vhodné nízkotlakové pomocné systémy, keď príslušná projektová norma, kompatibilita média a tlakové požiadavky povoľujú galvanizovanú špirálovú rúrku. Plynová služba by sa mala vždy riadiť špecifikovanou normou plynovodu, a nie spoliehať sa len na galvanizáciu.

Výber projektu: Bežné chyby pri obstarávaní

Pre štandardný projekt komunálnej vody alebo kanalizácie môže byť praktickým východiskovým bodom Q235B s konvenčným zinkovým povlakom a hrúbkou steny 3–6 mm. Konečný výber by sa mal riadiť hydraulickým a konštrukčným návrhom.

Pre odpadové vody a priemyselné prostredie zvážte ťažší zinkový povlak v rozsahu 180–275 g/m² a zvýšte hrúbku steny tam, kde si to vonkajšie alebo tlakové zaťaženie vyžaduje.

Pre pobrežné a soľné miesta nešpecifikujte len štandardné pozinkované potrubie. Kategória korózie, zinkový povlak, dodatočný náterový systém a predpokladaná životnosť by sa mali posudzovať spoločne.

Pre mostné pilóty, nábrežné konštrukcie a základové práce je možné zvoliť Q355B a ťažšie časti stien, ak to vyžaduje konštrukčný návrh. Q345B môže byť k dispozícii aj pre projekty, ktoré špecificky vyžadujú túto triedu.

Pre vysokotlakový prenos alebo prenos na dlhé vzdialenosti špecifikujte v objednávke zvarové NDT, hydrostatické skúšanie, rozmerovú toleranciu a prípravu koncovky. Tieto požiadavky sú dôležitejšie ako použitie všeobecného opisu, ako napríklad „špirálové potrubie pre veľké zaťaženie“.

Čo treba skontrolovať pred odoslaním?

Odborná kontrola žiarovo zinkovanej špirálovej oceľovej rúry by mala pokrývať viac ako zinkový povrch.

Informácie o triede ocele a teplote by sa mali kontrolovať podľa certifikátu materiálu. Priemer potrubia, hrúbka steny, kruhovitosť, dĺžka a koncový stav by sa potom mali overiť podľa nákupnej špecifikácie.

Špirálový zvar je ďalším kritickým kontrolným bodom. V závislosti od projektu môže byť zahrnutá vizuálna kontrola, ultrazvukové testovanie, rádiografické testovanie a hydrostatické testovanie. Pre tlakové potrubia by sa mala metóda kontroly a akceptačné kritériá dohodnúť pred výrobou.

Pozinkovaný povrch by sa mal skontrolovať z hľadiska pokrytia náterom, viditeľných holých plôch, nadmerného hromadenia zinku a poškodenia pri manipulácii. Ak bude potrubie po galvanizácii rezané, skosené alebo zvárané, postihnuté oblasti zinku by sa mali opraviť pomocou vhodného systému bohatého na zinok.

Zákazková výroba pre dodávku projektu

Rúru je možné dodať ako štandardné rovné dĺžky alebo spracovať podľa inštalačného výkresu.

Dostupné spracovanie zahŕňa rezanie s pevnou dĺžkou, skosenie koncov rúr, zváranie prírub, uzatváranie koncov, brúsenie a dodatočnú ochranu proti korózii. Pre projekty využívajúce prefabrikované rúrkové časti pomáha poskytovanie výkresov pred výrobou znížiť rezanie a zváranie v teréne.

Pri hromadných objednávkach môžu kupujúci špecifikovať aj rôzne priemery, hrúbky stien a dĺžky v rámci toho istého harmonogramu projektu. To je užitočné pre balíky komunálnych potrubí, kde hlavné vedenia, vedľajšie vedenia a konštrukčné časti vyžadujú rôzne špecifikácie.

Životnosť závisí od náteru a expozície

Žiarové zinkovanie môže podstatne predĺžiť dobu ochrany proti korózii v porovnaní s nechránenou oceľou, ale životnosť je riadená prostredím, zinkovaním, chemickým zložením vody, stavom pôdy, mechanickým poškodením a údržbou.

Ako všeobecná referencia pre dodávaný sortiment produktov, predpokladaná životnosť môže dosiahnuť 20+ rokov vo vnútorných podmienkach, zatiaľ čo vonkajšie, zakopané a odpadové vody sa bežne zvažujú v rozsahu 10–15 rokov za vhodných podmienok. Projekty vystavené silnému soľnému postreku alebo agresívnym chemikáliám by mali používať hodnotenie korózie špecifické pre daný projekt, a nie spoliehať sa na pevné číslo životnosti.

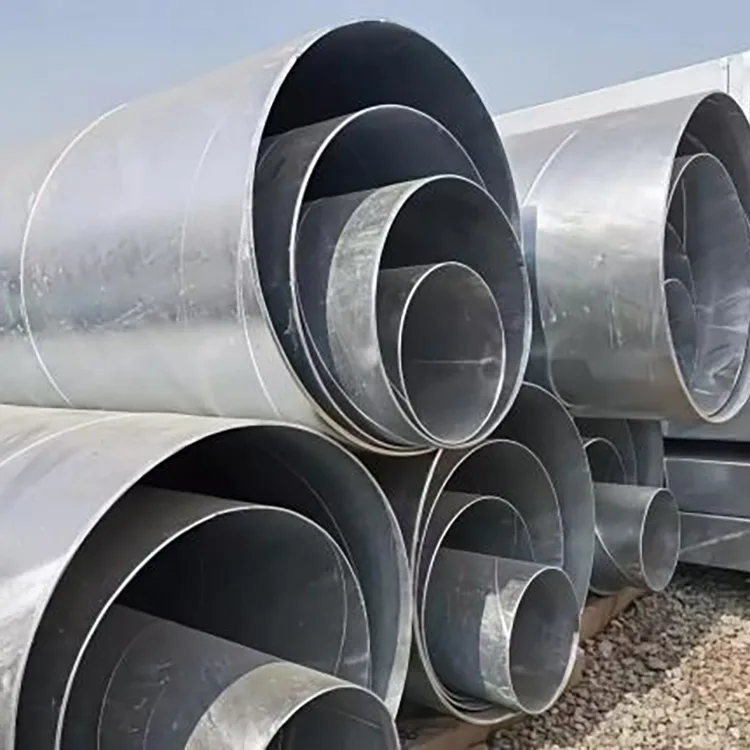

Balenie pre rúry s veľkým priemerom

Veľké špirálové rúry vyžadujú obal, ktorý chráni telo rúry aj pozinkovaný povrch počas manipulácie a prepravy.

Konce rúr môžu byť chránené ochrannými krytmi alebo ochrannými krúžkami, zatiaľ čo zviazané rúry sú zaistené oceľovými páskami a oddelené alebo vystlané tam, kde je to potrebné, aby sa znížilo poškodenie nárazom a povrchu. Pre exportné zásielky je možné pridať vodotesné balenie a stabilné nakladanie podľa spôsobu prepravy.

FAQ

Q1: Aký je rozdiel medzi žiarovo pozinkovanou špirálovou rúrou a obyčajnou antikoróznou špirálovou rúrou?

Odpoveď: Bežná antikorózna rúra sa bežne spolieha na vonkajší náterový systém, zatiaľ čo špirálová rúra pozinkovaná ponorom používa metalurgicky viazaný zinkový povlak na ochranu proti korózii. Vhodný systém závisí od toho, či je potrubie odkryté, zakopané, ponorené alebo používané so špecifickou kvapalinou.

Q2: Môžete vyrábať špirálové oceľové rúry DN200–DN3000?

A: Áno. Dodávaný sortiment je DN200–DN3000, s hrúbkou steny od 3,0–20 mm. Neštandardné priemery, hrúbky stien a pevné dĺžky je možné prediskutovať podľa výkresov a požiadaviek projektu.

Q3: Môže sa galvanizovaná špirálová rúrka použiť pod zemou?

Odpoveď: Môže sa zvážiť pre vhodné aplikácie v zemi, ale musia sa posúdiť požiadavky na chémiu pôdy, vlhkosť, drenáž, vonkajšie zaťaženie a náter. Pre agresívne pôdne podmienky môže byť potrebný dodatočný antikorózny systém.

Q4: Je špirálový zvar vhodný na tlakovú prevádzku?

Odpoveď: Špirálovo zvárané rúry môžu byť vyrobené pre tlakové aplikácie, keď sú vhodne špecifikované požiadavky na triedu ocele, hrúbku steny, proces zvárania a kontrolu. V prípade tlakových potrubí by mali byť v špecifikácii nákupu potvrdené zvarové NDT a hydrostatické skúšky.

Q5: Môže byť potrubie dodávané s prírubami?

A: Áno. Zváranie prírub, skosenie, rezanie s pevnou dĺžkou a iné koncové úpravy môžu byť usporiadané pred odoslaním podľa výkresov.

Q6: Ktorý zinkový povlak by sa mal vybrať pre pobrežné projekty?

Odpoveď: Pre prostredia s vyššou koróziou možno zvážiť ťažší náter v rozsahu 180–275 g/m², ale projekty na pobreží by sa mali hodnotiť podľa skutočnej expozície soľným postrekom a požadovanej životnosti. Dodatočný náter môže byť vhodný pre náročné podmienky.

Q7: Môžu byť Q235B a Q355B zmiešané v jednej objednávke?

A: Áno. Môžu byť dodané rôzne triedy ocele podľa konštrukčného alebo potrubného dizajnu. Každá špecifikácia by mala byť jasne identifikovaná v objednávke a materiálovej dokumentácii.

Q8: Aké dokumenty môžu byť poskytnuté pre exportné objednávky?

Odpoveď: Materiálové certifikáty, záznamy o kontrole a iné dokumenty o kvalite môžu byť poskytnuté podľa objednávky a požiadaviek projektu. Na požiadanie kupujúceho je možné zabezpečiť aj kontrolu treťou stranou.

Hromadné dodávky a podpora projektov

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. podporuje hromadné objednávky špirálovo zváraných oceľových rúr pre komunálne, infraštruktúrne, priemyselné a zámorské projekty. Kupujúci môžu poskytnúť plán potrubia, výkresy alebo jednoduchý zoznam špecifikácií pre cenovú ponuku.

V prípade projektových objednávok môže rozsah dodávky zahŕňať výber triedy ocele, dimenzovanie rúr, výrobu s pevnou dĺžkou, kontrolu zvarov, galvanizáciu, konečné spracovanie, balenie a koordináciu prepravy. To je užitočné najmä vtedy, keď je potrebné dodať niekoľko špecifikácií potrubí v rámci jedného harmonogramu projektu.
