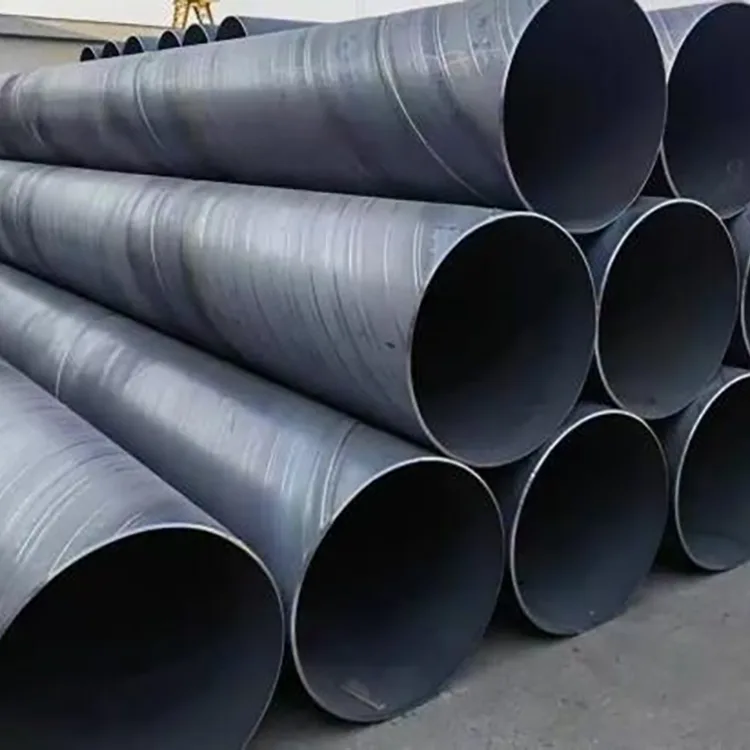

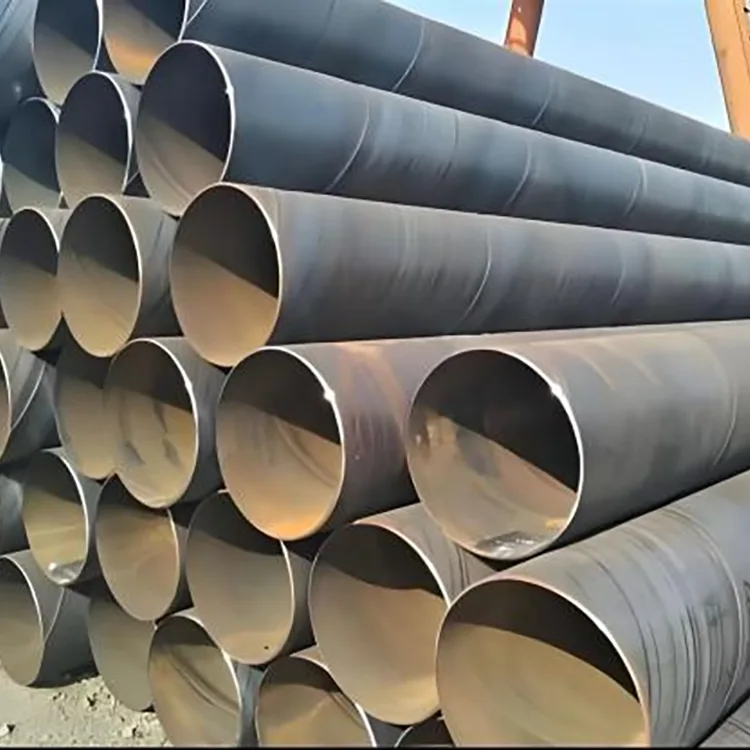

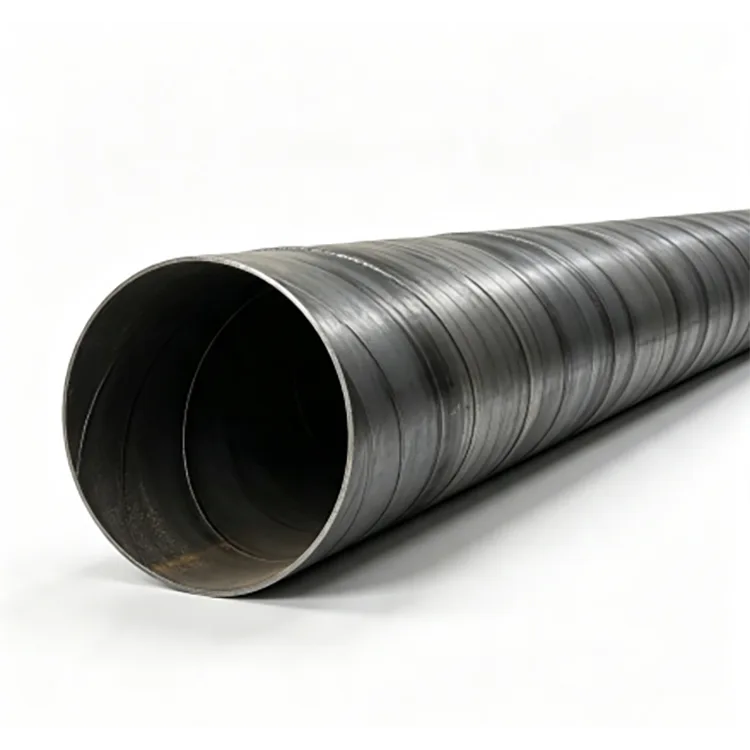

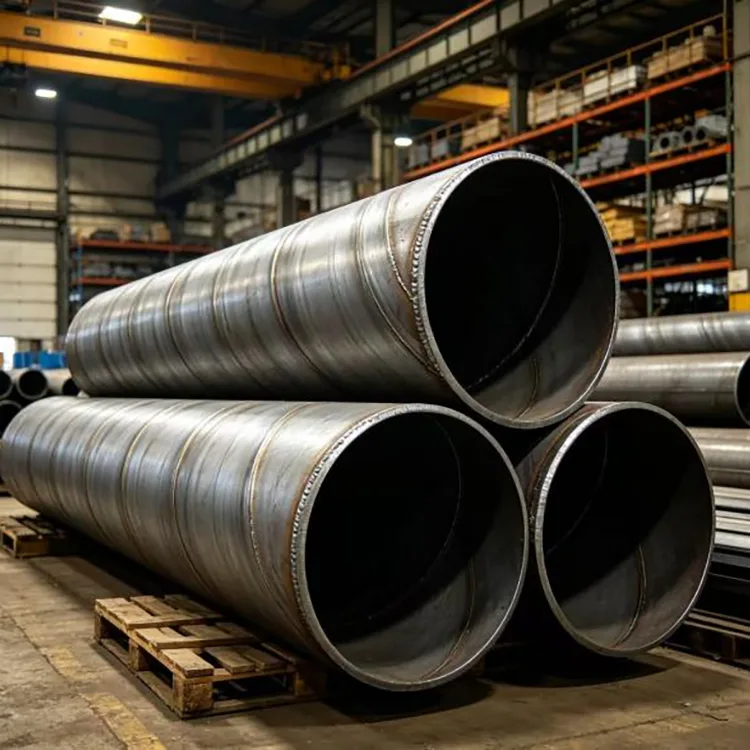

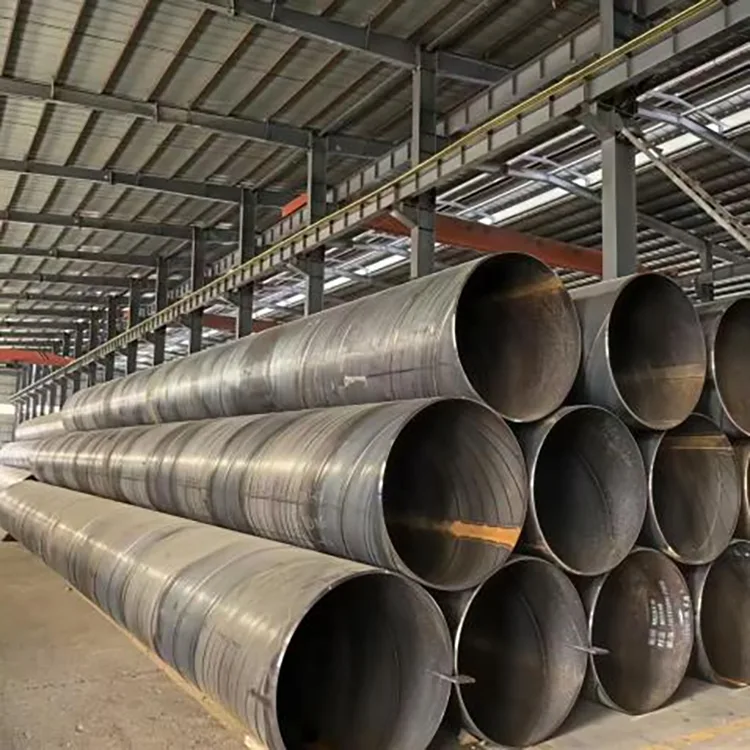

Špirálovo zváraná oceľová rúrka

V prípade potrubí s veľkým priemerom nie je najnižšia obstarávacia cena vždy najnižšou cenou projektu. Hrúbka steny, kvalita zvaru, rozmerová presnosť, ochrana proti korózii a záznamy o kontrole, to všetko ovplyvňuje inštaláciu, tlakový výkon a dlhodobú údržbu.

Špirálovo zváraná oceľová rúrka Rongheng sa vyrába z kvalifikovaného oceľového pásu valcovaného za tepla pomocou CNC špirálového tvarovania a automatického obojstranného zvárania pod tavivom. Dostupný rozsah priemerov je 219–3 620 mm, s hrúbkami steny od 6–30 mm. Materiálové možnosti zahŕňajú Q235B, Q355B a L245–L485, ktoré pokrývajú bežné komunálne, konštrukčné, pilotové, vodárenské a potrubné aplikácie.

Každá výrobná zákazka sa riadi definovaným kontrolným procesom, ktorý zahŕňa surovinu, tvarovanie, zváranie, rozmery, kvalitu zvaru, hydrostatické testovanie a stav hotového povrchu. Pre projekty vyžadujúce dodatočnú ochranu môže byť potrubie dodané s prispôsobenými antikoróznymi systémami, ako je 3PE alebo epoxidový uhoľno-dechtový náter, v závislosti od prevádzkového prostredia.

Zameranie je jednoduché: dodať špecifikovanú hrúbku steny a materiál, zdokumentovať požadované kontroly a dodať konce rúr a podmienky náteru, ktoré možno použiť priamo na mieste.

Kľúčové vlastnosti

Veľký rozsah priemerov pre infraštruktúrne potrubia

Špirálovo zváraná konštrukcia je obzvlášť vhodná pre rúry s veľkým priemerom, pretože oceľový pás možno kontinuálne tvarovať do širokého rozsahu priemerov rúr.

Rongheng dodáva rúry s vonkajším priemerom od 219 mm do 3 620 mm s hrúbkou steny 6–30 mm ako štandardný výrobný sortiment. Dostupné sú pevné dĺžky 6 m, 9 m a 12 m, pričom je možné vyrobiť neštandardné dĺžky a špeciálne hrúbky stien podľa projektových výkresov a špecifikácií.

Obojstranné zváranie pod tavivom

Rúra je vyrobená pomocou automatického obojstranného zvárania pod tavivom. Proces tvarovania a zvárania je riadený tak, aby sa zachovala konzistentná geometria potrubia a kvalita zvaru počas celej dĺžky výroby.

Vnútorné a vonkajšie zváranie sa vykonáva tak, aby sa dosiahol primeraný prienik zvaru a konzistentný zvarový spoj. Kontrola zvarov je začlenená do procesu kontroly kvality výroby a nespolieha sa len na vizuálnu kontrolu po výrobe.

Stabilná hrúbka steny a tlakový výkon

Pre projekty podzemnej vody, drenážnych a tlakových potrubí je hrúbka steny kľúčovou špecifikáciou nákupu. Samotný menovitý priemer neurčuje, či je potrubie vhodné pre danú aplikáciu.

Rongheng kontroluje hrúbku steny podľa platných špecifikácií a môže dokumentovať materiál, rozmery a výsledky kontroly pre schválenie projektu. Kupujúci môžu v kúpnej zmluve špecifikovať aj požiadavky na toleranciu hrúbky steny, kontrolu zvarov a hydrostatické skúšky.

Ochrana proti korózii pre rôzne prostredia

Holú špirálovo zváranú oceľovú rúru možno použiť tam, kde projekt poskytuje vlastný náter alebo tam, kde prevádzkové prostredie nevyžaduje dodatočnú ochranu proti korózii.

Pre zakopané potrubia, vlhké oblasti, soľnú pôdu alebo pobrežné projekty môže Rongheng dodať rôzne externé systémy ochrany proti korózii. 3PE náter, epoxidový uhoľno-dechtový náter a ďalšie špecifikované systémy je možné zvoliť podľa pôdnych podmienok, prepravovaného média, konštrukčnej životnosti a požiadaviek projektu.

V prípade rúr potiahnutých 3PE môže dodaná výrobná špecifikácia obsahovať požiadavky ako:

● Pevnosť v odlupovaní: ≥50 N/cm

● Priľnavosť: ≥8 MPa

Vhodný náterový systém by mal byť potvrdený podľa projektovej špecifikácie a nie vybraný iba podľa priemeru potrubia.

Koncové skosenie pre zváranie na mieste

Konce rúr môžu byť opracované s kontrolovanými rozmermi skosenia, aby zodpovedali zákazníckemu postupu zvárania a požiadavkám na spoje v teréne.

Konečná príprava môže zahŕňať:

● Štandardné skosenie

● Koncová úprava

● Odihlovanie

● Rozmerová korekcia

● Špeciálna príprava koncov podľa výkresov

To znižuje množstvo prípravy potrebnej pred zváraním spojov v teréne, najmä pri inštalácii potrubí s veľkým priemerom.

Technické špecifikácie

Výrobný proces

Výrobný proces je organizovaný okolo bodov, ktoré priamo ovplyvňujú kvalitu rúr s veľkým priemerom.

1. Kontrola oceľových pásov valcovaných za tepla

Prichádzajúci oceľový pás sa pred tvarovaním skontroluje vzhľadom na požadovaný druh materiálu a výrobnú špecifikáciu. Materiálová dokumentácia môže byť poskytnutá pre vysledovateľnosť projektu.

2. Vyrovnanie a príprava

Oceľový pás sa pred vstupom do procesu tvárnenia vyrovná. Správna príprava pásu pomáha udržiavať konzistentné podmienky tvarovania a geometriu potrubia.

3. CNC špirálové tvarovanie

Pás sa kontinuálne formuje do špecifikovaného priemeru špirály. Parametre tvarovania sa nastavujú podľa priemeru rúry, hrúbky steny a triedy materiálu.

4. Vnútorné a vonkajšie zváranie pod tavivom

Automatické zváranie sa vykonáva na oboch stranách špirálového spoja. Parametre zvárania sú kontrolované podľa špecifikácie potrubia, pričom kontrola je zameraná na kontinuitu zvaru, prienik a prípadné vnútorné chyby.

5. Dimenzovanie a vyrovnávanie rúr

Po zváraní sa hotová rúra skontroluje a koriguje na priemer, kruhovitosť a priamosť v rámci príslušnej špecifikácie.

6. Ukončite spracovanie

Konce rúr sú rezané a skosené podľa požiadaviek projektu. Špeciálnu konečnú prípravu je možné dokončiť pred odoslaním.

7. Antikorózny náter

Ak je to potrebné, potrubie dostane špecifikovaný vonkajší náterový systém. Pred uvoľnením sa kontroluje stav náteru, priľnavosť a ďalšie špecifikované vlastnosti.

8. Záverečná kontrola a balenie

Hotové rúry prechádzajú kontrolou rozmerov, vzhľadu a požadovaných vlastností pred zviazaním, označením a odoslaním.

Kontrola kvality a inšpekcia

Zvárané potrubie s veľkým priemerom by sa malo nakupovať s merateľnými požiadavkami na kontrolu, a nie spoliehať sa iba na vyhlásenie továrne, ako napríklad „vysoká kvalita“.

Systém kvality výroby spoločnosti Rongheng zahŕňa 16 kontrolných kontrolných bodov pokrývajúcich výrobný proces a hotový výrobok. Dodané údaje o výrobe naznačujú 99,97% celkovú mieru kvalifikácie hotového výrobku.

Kontrola zvarov

Výrobná špecifikácia zahŕňa 100% kontrolu zvarov pomocou röntgenového aj ultrazvukového testovania na identifikáciu defektov zvarov, ktoré nemožno potvrdiť len vizuálnou kontrolou.

Presnú metódu NDT, úroveň akceptácie a formát správy je možné zosúladiť s príslušnou normou alebo špecifikáciou projektu.

Hydrostatické testovanie

Pre príslušné objednávky tlakového potrubia môže každé potrubie prejsť hydrostatickým testom pri 1,5-násobku pracovného tlaku, s dobou zdržania najmenej 5 sekúnd a bez úniku počas špecifikovaného testu.

Pre konkrétny projekt by mal byť skúšobný tlak, čas držania a akceptačné kritériá potvrdené v technickej dohode pred výrobou.

Rozmerová kontrola

Kontrola zahŕňa kľúčové rozmery, ako sú:

● Vonkajší priemer

● Hrúbka steny

● Dĺžka potrubia

● Okrúhlosť

● Priamosť

● Rozmery skosenia

● Stav povrchu

Toto je obzvlášť dôležité pre rúry s veľkým priemerom, pretože rozmerové odchýlky môžu zvýšiť zarovnanie poľa a prácu pri zváraní spojov.

Špirálovo zvárané oceľové rúry verzus dodávky z malých tovární

Pre inžinierske obstarávanie nie je dôležitým porovnaním len cena dodávateľa. Kupujúci by mali porovnať triedu materiálu, skutočnú hrúbku steny, pokrytie NDT, požiadavky na hydrostatické skúšky, špecifikáciu náteru, kontrolné dokumenty a dodacie podmienky na rovnakom technickom základe.

Sprievodca výberom materiálu

Q235B pre bežné komunálne projekty

Pre konvenčné komunálne vodovodné, kanalizačné a kanalizačné potrubia sa Q235B bežne vyberá tam, kde konštrukčné požiadavky nevyžadujú vyššiu pevnosť.

Je vhodný, keď inžiniersky návrh uprednostňuje primeranú konštrukčnú výkonnosť a kontrolované náklady na materiál.

Q355B pre vyššie štrukturálne požiadavky

Q355B možno zvážiť pre aplikácie vyžadujúce vyššiu pevnosť materiálu, vrátane určitých náročných, nízkoteplotných alebo konštrukčných/pilotových aplikácií.

Konečná trieda by sa mala vyberať podľa projektovaného zaťaženia, teploty, požiadaviek na zváranie a platnej normy.

L245–L485 pre potrubné aplikácie

Pre projekty prepravy ropy a plynu je možné špecifikovať akosti potrubných ocelí, ako napríklad L245–L485, podľa požadovanej normy pre potrubia a konštrukčných podmienok.

Pre médiá s kyslou prevádzkou alebo médiami s obsahom sírovodíka by sa výber materiálu mal riadiť príslušnými špecifikáciami kyslej prevádzky a projektovými požiadavkami, a nie predpokladať, že odolnosť voči H₂S poskytuje samotný typ potrubia.

Korozívne a pobrežné podmienky

V prípade pobrežných, slaných pôd alebo chemicky agresívnych prostredí by sa materiál a náter mali posudzovať spoločne.

Tam, kde je to vhodné, môže byť špecifikovaná oceľ s vyššou pevnosťou alebo odolnosťou voči poveternostným vplyvom, zatiaľ čo vonkajší systém ochrany proti korózii by sa mal zvoliť podľa skutočných podmienok pôdy, vody a expozície.

Typické aplikácie

Špirálovo zváraná oceľová rúra sa používa hlavne tam, kde veľký priemer, inštalácia na veľké vzdialenosti alebo konštrukčná kapacita umožňujú praktické tvarovanie špirály.

Mestská vodná preprava

Vodovodné potrubia veľkého priemeru pre zásobovanie vodou v mestách, prepravu surovej vody a modernizáciu infraštruktúry.

Drenážne a dažďové systémy

Vhodné pre veľkoprietokové odvodňovanie, odvádzanie dažďovej vody a projekty komunálnych protipovodňových potrubí.

Odpadová a priemyselná voda

Používa sa na prenos odpadových vôd, procesnej vody a iných nízko až strednotlakových kvapalinových prenosových systémov, keď zvolený materiál a vnútorná ochrana spĺňajú požiadavky média.

Projekty ropovodov a plynovodov

Špirálové zvárané potrubie na úrovni potrubia sa môže vyrábať podľa príslušných špecifikácií potrubia pre vhodné prenosové aplikácie.

Hromady oceľových rúr

Špirálové zvárané potrubie s veľkým priemerom sa môže použiť aj ako konštrukčné pilóty, vrátane základových a námorných konštrukcií, ak je špecifikovaná požadovaná norma pilóty a hrúbka steny.

Zakopané potrubné systémy

Pri použití v zemi by sa pri výbere potrubia mal brať do úvahy vonkajší tlak pôdy, podzemná voda, usadzovanie, náterový systém, katódová ochrana a podmienky inštalácie, a nie samotný priemer potrubia.

Real Project Applications

Prípad 1: Projekt mestského plynovodu

Pre projekt mestského plynovodu dodal Rongheng približne 12 000 ton špirálovo zváraných oceľových rúr L360 s 3PE antikoróznym náterom.

Projekt zahŕňal komplikované podmienky osídlenia existujúcej mestskej oblasti. Dodávané potrubie bolo vyrobené a potiahnuté podľa požiadaviek projektu.

Podľa prevádzkového záznamu projektu bola nahlásená miera úniku potrubia 0,7 %, pričom štyri roky prevádzky neboli zaznamenané bezpečnostné incidenty.

Prípad ukazuje, prečo je potrebné pri projektoch podzemných potrubí posudzovať spoločne sledovateľnosť materiálu, kontrolu zvarov a vonkajšiu ochranu proti korózii.

Prípad 2: Vylepšenie mestského odvodnenia dažďovej vody

Pre projekt rekonštrukcie mestského odvodnenia dodal Rongheng približne 6 800 ton špirálovo zváraných oceľových rúr, vrátane:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

Rúry boli dodávané s vystuženou epoxidovou uhoľno-dechtovou antikoróznou ochranou.

Projekt mal nahradiť starnúce mestské kanalizačné potrubia postihnuté upchávaním, presakovaním a nedostatočnou kapacitou odvádzania dažďovej vody. Po troch rokoch prevádzky projektový záznam neuvádzal žiadnu deformáciu potrubia, netesnosť alebo zablokovanie, zatiaľ čo modernizovaný systém zlepšil výkon odvádzania dažďovej vody počas silných dažďov.

Body výberu pred objednávkou

Pred vyžiadaním cenovej ponuky na špirálovo zvárané oceľové rúry poskytnite dodávateľovi nasledujúce informácie:

1. Veľkosť potrubia

Špecifikujte skôr vonkajší priemer a požadovanú hrúbku steny než samotný priemer.

2. Prepravované médium

Voda, odpadové vody, plyn, olej a priemyselné kvapaliny môžu vyžadovať rôzne materiály, vnútornú ochranu a požiadavky na kontrolu.

3. Pracovný tlak

V prípade potreby uveďte návrhový tlak a prevádzkovú teplotu, aby bolo možné správne posúdiť hrúbku steny a požiadavky na skúšky.

4. Inštalačné prostredie

Uveďte, či je potrubie zakopané, nad zemou, pod vodou, na pobreží, v slanej pôde alebo či je vystavené chemickej korózii.

5. Požiadavka na náter

Špecifikujte 3PE, epoxidový uhoľný decht, holú oceľ alebo iný náterový systém spolu s hrúbkou náteru a požiadavkami na kontrolu.

6. Dĺžka potrubia a príprava konca

Potvrďte 6 m, 9 m, 12 m alebo vlastné pevné dĺžky spolu s rozmermi skosenia a požiadavkami na zváranie v teréne.

7. Kontrola a dokumentácia

V prípade veľkých projektov zahrňte do nákupnej špecifikácie certifikáty materiálu, protokoly o rozmeroch, protokoly NDT, záznamy o hydrostatických skúškach a záznamy o kontrole náterov.

Zákazková výroba a dodávka projektov

Rongheng podporuje prispôsobenú výrobu pre inžinierske zákazky, a nie obmedzovanie dodávok na štandardné veľkosti zásob.

Dostupné možnosti zahŕňajú:

● Neštandardné vonkajšie priemery

● Špeciálna hrúbka steny

● 6–12 m pevné dĺžky a iné špecifikované dĺžky

● Úkosovanie konca rúry

● Špeciálna koncová príprava

● 3PE a iné antikorózne náterové systémy

● Epoxidový uhoľno-dechtový náter

● Špeciálne potrubné armatúry a vyrobené profily podľa výkresov

● Špecifická kontrola a dokumentácia projektu

V prípade veľkoobjemových objednávok je možné koordinovať harmonogramy výroby a dodávok podľa postupnosti inštalácie projektu.

Továrenská inšpekcia a podpora kupujúcich

V prípade veľkých objednávok infraštruktúry môžu kupujúci pred odoslaním zariadiť inšpekciu v továrni a skontrolovať záznamy o výrobe a kontrole.

Rongheng ponúka:

● Predobjednajte si technickú podporu výberu

● Preskúmanie špecifikácií

● Aktualizácie výrobného postupu

● Opatrenia na kontrolu vo výrobe

● Materiálová a kontrolná dokumentácia

● Koordinácia zásielok

● Technické poradenstvo týkajúce sa inštalácie

● Technická podpora po predaji

Pri veľkých projektoch možno priebeh výroby sledovať aj prostredníctvom vizuálnych aktualizácií, takže kupujúci môžu vopred koordinovať plány prepravy a inštalácie na mieste.

FAQ

Q1. Aký je rozdiel medzi špirálovo zváranou oceľovou rúrou a rúrou zváranou rovným švom?

Je vytvarovaný z oceľového pásu do špirálového tvaru a zvarený pozdĺž špirálového spoja. Tento spôsob výroby je obzvlášť praktický pre rúry s veľkým priemerom.

Rúrka zváraná priamym švom používa pozdĺžny zvar a bežne sa vyberá pre rôzne rozsahy priemerov a aplikačné požiadavky. Žiadna konštrukcia nie je automaticky lepšia pre každý projekt; Priemer, hrúbka steny, tlak, spôsob inštalácie, trieda materiálu a príslušná norma by mali určiť výber.

Q2. Aké veľkosti potrubia dodávate?

Štandardný výrobný sortiment je vonkajší priemer 219–3620 mm a hrúbka steny 6–30 mm. Štandardné pevné dĺžky zahŕňajú 6 m, 9 m a 12 m, s neštandardnými dĺžkami a špeciálnymi hrúbkami stien pre projektové objednávky.

Q3. Môžete vyrábať neštandardné špirálovo zvárané oceľové rúry?

áno. Zákazková výroba môže pokrývať priemer, hrúbku steny, pevnú dĺžku, skosenie konca potrubia, špeciálnu prípravu konca, náter a ďalšie požiadavky uvedené na technických výkresoch.

Q4. Môže sa Pipe použiť pre zakopané potrubia?

áno. Je široko použiteľný pre podzemnú vodu, drenáž a iné potrubné systémy, keď hrúbka steny potrubia, stupeň materiálu, vonkajší náter, spôsob inštalácie a konštrukčné výpočty spĺňajú požiadavky projektu.

Pri zakopaných potrubiach by kupujúci mali venovať osobitnú pozornosť pôdnym podmienkam, podzemnej vode, usadzovaniu, ochrane proti korózii a úprave spojov v teréne.

Q5. Ako sa vyhnúť kúpe potrubia s nedostatočnou hrúbkou steny?

Neposudzujte výrobok len podľa nominálnej veľkosti alebo hmotnosti. V kúpnej zmluve špecifikujte požadovanú hrúbku steny a príslušnú toleranciu a vyžiadajte si certifikáty materiálu a záznamy o rozmerovej kontrole.

Pri veľkých projektoch môže vstupná kontrola zahŕňať aj náhodné merania hrúbky steny na viacerých miestach potrubia.

Q6. Akú kontrolu zvaru možno poskytnúť?

Výrobná špecifikácia podporuje 100% röntgenovú a ultrazvukovú kontrolu zvarov, pričom príslušná úroveň akceptácie je určená príslušnou normou alebo špecifikáciou projektu.

Kontrolné správy môžu byť poskytnuté ako súčasť dokumentácie kvality projektu.

Q7. Poskytujete hydrostatické skúšky?

áno. Pre príslušné objednávky tlakového potrubia je možné vykonať hydrostatické testovanie potrubie po potrubí pri 1,5-násobku pracovného tlaku, s dobou zdržania 5 sekúnd alebo viac a bez úniku za špecifikovaných testovacích podmienok.

Q8. Aký antikorózny náter si mám vybrať?

Závisí to od prostredia inštalácie a životnosti konštrukcie.

Pre zakopané potrubia sa bežne zvažuje 3PE tam, kde sa vyžaduje silná vonkajšia ochrana proti korózii. Pre vhodné projekty môžu byť špecifikované aj epoxidové uhoľno-dechtové systémy. Aplikácie v pobrežných a slaných pôdach vyžadujú osobitnú pozornosť pri výbere náteru, kontinuite náteru a ochrane spojov v teréne.

Q9. Môžem navštíviť továreň pred zadaním veľkej objednávky?

áno. Kupujúci si môžu dohodnúť návštevu závodu na mieste, ktorá zahŕňa výrobné oblasti, kontrolné zariadenia, sklad hotových rúr a príslušnú dokumentáciu kvality. Priebeh výroby je možné sledovať aj prostredníctvom aktualizácií videa počas výrobného obdobia.

Q10. Aké informácie by som mal poskytnúť pre cenovú ponuku?

Minimálne uveďte vonkajší priemer, hrúbku steny, druh materiálu, dĺžku potrubia, množstvo, použiteľnú normu, prepravované médium, pracovný tlak, požiadavku na náter a prípravu konca.

Pre kompletnú technickú ponuku sú užitočné aj výkresy, požiadavky na kontrolu a harmonogram dodávok.

Poznámka k obstarávaniu

V prípade špirálovo zváranej oceľovej rúry si počas obstarávania zaslúžia osobitnú pozornosť štyri položky: skutočná hrúbka steny, zvar NDT, hydrostatické testovanie a antikorózny náter.

Tieto požiadavky možno zapísať priamo do technickej dohody, aby bolo možné porovnávať ponuky dodávateľov na rovnakom základe. Pri veľkoobjemových infraštruktúrnych projektoch sú kupujúci vítaní, ak si pred odoslaním dohodnú továrenskú inšpekciu a preskúmajú proces výroby a kontroly.
