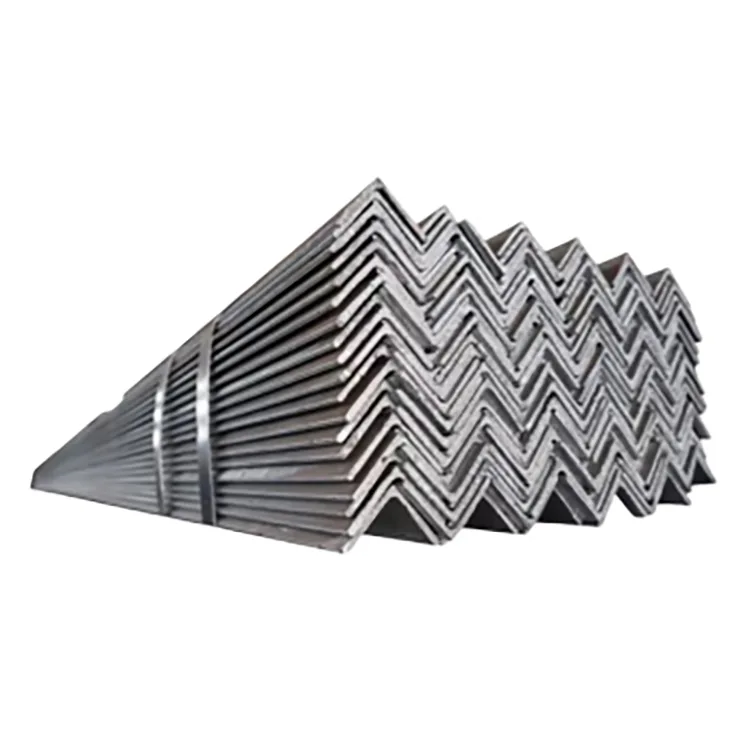

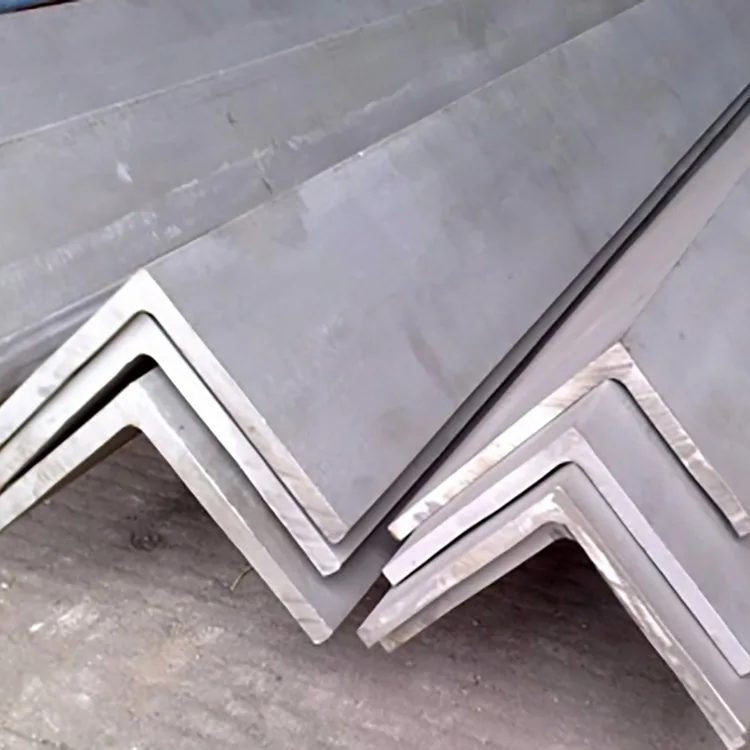

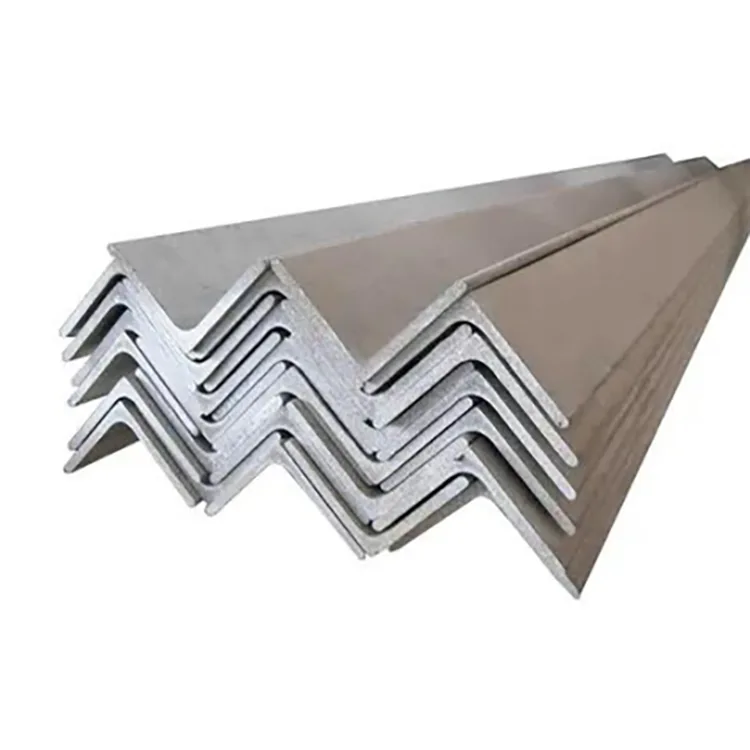

Oceľový uholník pozinkovaný ponorom je vyrobený z uhlíkovej konštrukčnej uholníkovej ocele valcovanej za tepla a po vytvarovaní profilu a požadovanej výrobe je potiahnutý zinkom. Je k dispozícii v rovnakých a nerovnakých uhloch, s oceľou Q235B a Q355B.
Rovnaký uhol má dve nohy rovnakej šírky. Nerovnaký uhol má rôzne šírky nôh pre aplikácie, kde spojenie alebo usporiadanie zaťaženia vyžaduje rôzne rozmery ložísk.
| Produkt | Oceľový uholník žiarovo pozinkovaný |
| Základný materiál | Q235B, Q355B |
| Profil | Rovnaký uhol / Nerovnaký uhol |
| Bežná veľkosť | 20 × 20 mm – 200 × 200 mm |
| Hrúbka | 2,0–20 mm |
| Štandardná dĺžka | 6 m / 9 m / 12 m |
| Vlastná dĺžka | K dispozícii rezanie s pevnou dĺžkou |
| Zinkový povlak | Bežne 60–120 μm |
| Vyšší náter | 150-200 μm |
| Povrch | Žiarovo pozinkované, strieborno-sivé |
| Spracovanie | Strihanie, dierovanie, vŕtanie, ohýbanie, úkosovanie, brúsenie a iná dohodnutá výroba |
| Referenčná oceľová konštrukcia | GB/T 706 |
| Odkaz na galvanizáciu | GB/T 13912-2020 |
| Pevnosť v ťahu | Približne 375–500 MPa, v závislosti od triedy a špecifikácie |
ASTM, EN alebo iné štandardy cieľového trhu môžu byť špecifikované, ak si to projekt vyžaduje.
Q235Bsa bežne používa na nosné rámy, zábradlia, podpery zariadení, skladové konštrukcie a všeobecnú oceľovú výrobu.
Q355Bposkytuje vyššiu pevnosť materiálu pre aplikácie s vyšším zaťažením, väčším rozpätím alebo náročnejšími konštrukčnými požiadavkami.
Druh ocele by sa mal vyberať spolu s veľkosťou uhla, hrúbkou, rozpätím, zaťažením a dizajnom spojenia.
Uhlová oceľ je spracovaná a povrchovo upravená pred ponorením do roztaveného zinku pri teplote približne 450–460 °C.
Postup výroby:
Uholníková oceľ valcovaná za tepla → vstupná kontrola → rovnanie → rezanie / výroba → odmasťovanie → morenie → oplachovanie → tavenie → sušenie → žiarové zinkovanie → chladenie → pasivácia → finálne vyrovnávanie a dimenzovanie → kontrola pozinkovania → výstupná kontrola → balenie.
Morenie odstraňuje hrdzu a vodný kameň, aby sa zinkový povlak mohol správne vytvoriť na povrchu ocele.
| Životné prostredie | Smer nanášania |
| Bežná vonkajšia expozícia | 60-120 μm |
| Vlhké vonkajšie prostredie | Môže byť špecifikovaný zvýšený povlak |
| Expozícia pobrežnej soli | Možno špecifikovať 150–200 μm |
| Chemická alebo silná korózia | Požiadavka na náter špecifický pre projekt |
Požiadavka na povrchovú úpravu by mala byť uvedená v objednávke namiesto špecifikácie iba „žiarovo zinkované“. Napríklad:Q355B / 100 × 100 × 8 mm / 12 m / žiarovo zinkované / 150–200 μm.
| Aplikácia | Typické použitie |
| Fotovoltické systémy | Nosné komponenty, výstuhy, upevňovacie rámy a pomocné konštrukcie |
| Mestská infraštruktúra | Zábradlia, podpery plotov a vonkajšie oceľové konštrukcie |
| Závesové steny | Konzoly, podporné prvky a spojovacie komponenty |

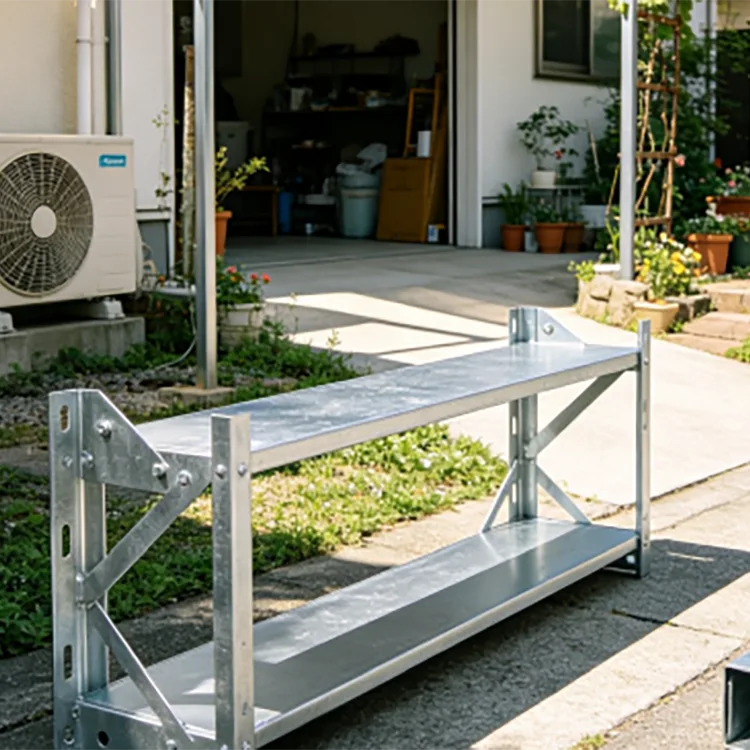

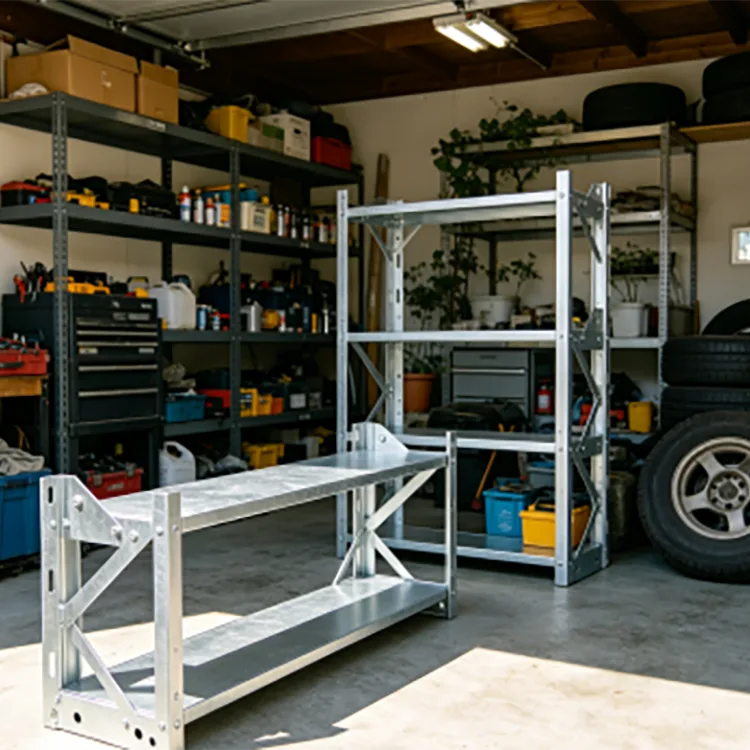

| Sklady | Rámy regálov, základne zariadení a konštrukčné vystuženie |
| Priemyselné závody | Podpery potrubí, konzoly zariadení a vonkajšie nosné konštrukcie |
| Poľnohospodárstvo | Skleníkové rámy, podpery plotov a konštrukcie zariadení |
Rezanie s pevnou dĺžkou, dierovanie, vŕtanie, ohýbanie, úkosovanie a brúsenie je možné usporiadať podľa výkresov.
Pri vyrobených súčiastkach je možné hlavné rezanie a spracovanie otvorov dokončiť pred galvanizáciou, takže hotový diel dostane po spracovaní ochranu zinkom.
Ak sa po galvanizácii vykonáva rezanie, vŕtanie alebo zváranie, odkrytá oceľ alebo tepelne ovplyvnená oblasť by sa mala vyčistiť a opraviť vhodným náterom bohatým na zinok.
Kontrola sa týka základnej ocele aj pozinkovaného povlaku.
K projektovým zákazkám je možné dodať materiálové certifikáty a záznamy o kontrole zinkovania. V prípade potreby je možné zabezpečiť aj kontrolu treťou stranou.
Čierna uhlová oceľ nemá žiadny zinkový povlak a bežne vyžaduje náter alebo iný antikorózny systém na vonkajšie použitie.
Žiarovo pozinkovaná uholníková oceľ je potiahnutá vo výrobe pred odoslaním, čo odstraňuje potrebu samostatného celoplošného lakovania na mieste inštalácie.
Pre suché vnútorné aplikácie môže postačovať čierna uhlová oceľ, ak to povoľuje projektová špecifikácia. Pre vonkajšie konštrukcie alebo konštrukcie vystavené vlhkosti by mala byť požiadavka na ochranu proti korózii špecifikovaná s triedou ocele a prierezom.
Uhlová oceľposkytuje dve kolmé nohy a bežne sa používa pre výstuhy, konzoly, rámy a spojovacie prvky.
Plochý barposkytuje jeden rovný povrch a používa sa na pásy, dosky, výstuže a iné ploché spojovacie prvky.
Kanálová oceľmá hlbší otvorený prierez a vo všeobecnosti sa používa tam, kde je potrebná väčšia hĺbka prierezu pre nosnú konštrukciu.
Výber závisí od zaťaženia, spôsobu pripojenia, dostupného priestoru a požadovaných vlastností sekcie.
Pozinkovaná uhlová oceľ s rozmermi 40 × 40 mm a 50 × 50 mm bola dodaná pre rezidenčné a komerčné strešné PV podpory. Materiál bol špecifikovaný so zvýšenou zinkovou ochranou pre vonkajšie vystavenie.
Štandardná 6 m pozinkovaná uholníková oceľ bola dodaná pre zábradlie a podperu ohradenia. Materiál bol dodaný v požadovanej dĺžke a pred inštaláciou skontrolované rozmery sekcií.
Pozinkovaná uhlová oceľ s hrúbkou 200 μm bola dodaná pre nosné konštrukcie vonkajších zariadení v pobrežnom priemyselnom prostredí so slaným vzduchom a ľahkým chemickým vplyvom.
Žiarovo pozinkovaný oceľový uholník je možné dodať v štandardných dĺžkach 6 m, 9 m a 12 m alebo narezať na projektové rozmery. Rovnaké a nerovnaké uhly, špecifikované zinkové povlaky a vyrobené komponenty môžu byť usporiadané podľa výkresov.

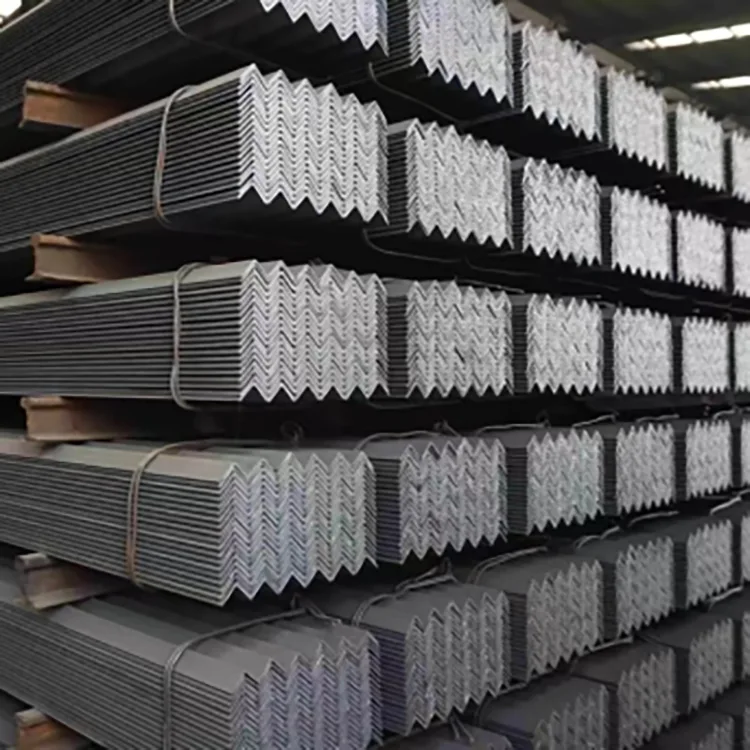

Pre exportné zásielky sú oceľové uholníky zviazané a vystužené pre námornú prepravu. Balenie odolné voči vlhkosti sa môže použiť na zníženie poškodenia pri manipulácii a rizika bielej hrdze počas prepravy a skladovania.
Špecifikácia nákupu by mala obsahovať:
Trieda ocele + typ uhla + rozmery nohy + hrúbka + dĺžka + zinkový povlak + požiadavky na výrobu.
Príklad:
Q235B / Rovnaký uhol / 50 × 50 × 5 mm / 6 m / žiarovo zinkované / špecifikovaný zinkový povlak / preddierované podľa výkresu.
V prípade projektových objednávok môžu byť poskytnuté výkresy pre rezanie s pevnou dĺžkou, polohy otvorov a ďalšie požiadavky na výrobu.
Rongheng dodáva oceľové výrobky z Tianjin Daqiuzhuang s prístupom k za tepla valcovanej oceli, galvanizácii a následným zdrojom na spracovanie ocele.
Štandardné uhlové oceľové a projektové objednávky môžu byť koordinované s rezaním, výrobou, galvanizáciou, kontrolou a exportným balením podľa požadovanej špecifikácie.
áno. Podľa veľkosti a požiadaviek projektu je možné dodať rovnaké aj nerovnaké uhlové profily.
Bežné veľkosti sa pohybujú od približne 20 × 20 mm do 200 × 200 mm, s hrúbkami 2–20 mm. Iné veľkosti je možné dohodnúť podľa požadovanej špecifikácie.
Štandardné dĺžky sú 6 m, 9 m a 12 m. K dispozícii je rezanie s pevnou dĺžkou.
Bežný rozsah zinkového povlaku je 60–120 μm. Pre náročné vonkajšie prostredie je možné špecifikovať vyššie požiadavky na náter 150–200 μm.
áno. Pobrežné projekty by mali špecifikovať zinkový povlak podľa vystavenia soli. Pre silnejšiu expozíciu možno zvážiť vyššiu vrstvu, napríklad 150–200 μm.
áno. Rezanie s pevnou dĺžkou, dierovanie, vŕtanie a iná výroba môže byť dokončená pred galvanizáciou podľa výkresov.
Zváraním sa odstráni zinkový povlak okolo vyhrievanej plochy. Po zvarení treba postihnuté miesto očistiť a opraviť vhodným náterom bohatým na zinok.
áno. Môže byť použitý pre vybrané FV podpery, výstuhy, upevňovacie rámy a pomocné konštrukcie. Sekcia a zinkový náter by mali zodpovedať návrhu projektu a podmienkam expozície.
Q235B sa bežne používa na bežné konštrukčné a nosné aplikácie. Q355B sa používa tam, kde je potrebná vyššia pevnosť materiálu. Konečný výber by sa mal riadiť konštrukčným návrhom.
Materiálové certifikáty a záznamy o kontrole zinkovania je možné dodať podľa objednávky. V prípade potreby je možné zabezpečiť aj kontrolu treťou stranou.
