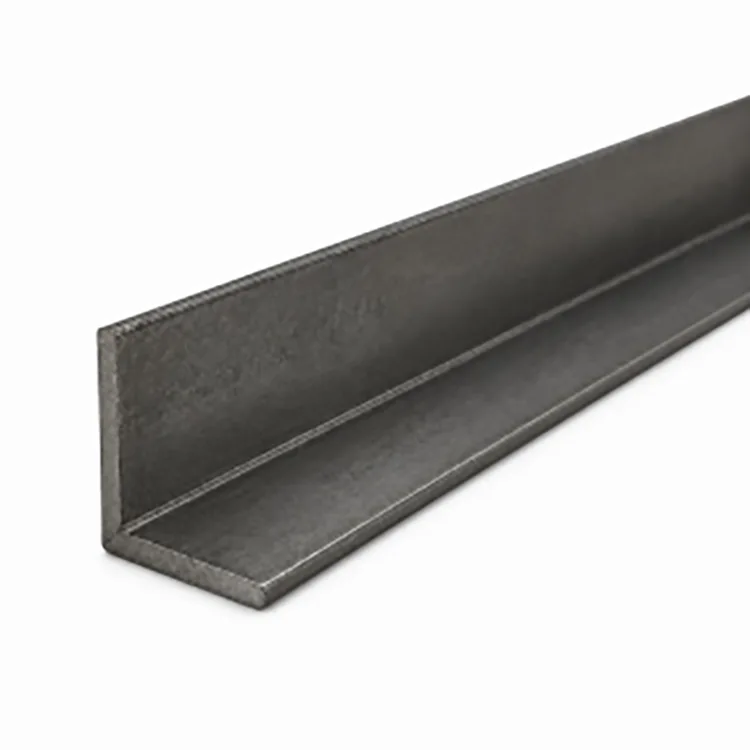

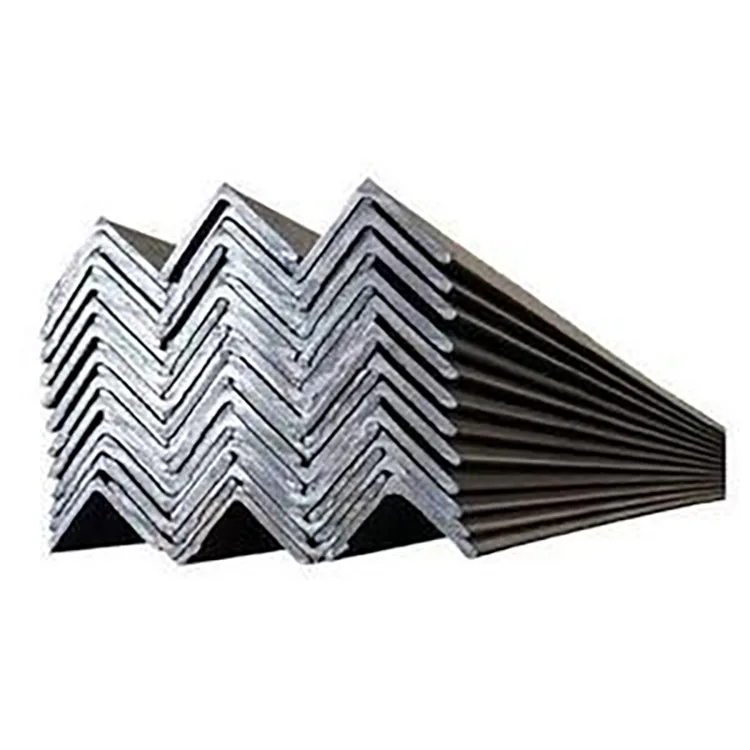

Oceľový uholník valcovaný za tepla, tiež známy ako uholník, je konštrukčná časť v tvare L vyrábaná valcovaním vyhrievaných oceľových predvalkov. Je k dispozícii v rovnakých a nerovnakých konfiguráciách, pričom hlavné triedy ocele sú Q235B a Q355B.
Sekcia 90° poskytuje dve kolmé nohy na zváranie, skrutkovanie, vystuženie, vystuženie a podporu. V porovnaní s plochou tyčou poskytuje uhlová časť väčšiu konštrukčnú hĺbku a dve spojovacie plochy, vďaka čomu je vhodná pre širokú škálu vyrobených oceľových komponentov.
| Položka | Špecifikácia |
| Produkt | Oceľový uholník valcovaný za tepla |
| Oceľ triedy | Q235B, Q355B |
| Profil | Rovnaký uhol, nerovnaký uhol |
| Rovnaký rozsah uhla | 20×20–200×200 mm |
| Nerovnaký rozsah uhla | 32×20–160×100 mm |
| Hrúbka | 2,5–24 mm |
| Štandardná dĺžka | 6 m, 9 m, 12 m |
| Vlastná dĺžka | 1-18 m |
| Povrch | Čierne valcované za tepla |
| Povrchová úprava | Čierna, žiarovo pozinkovaná, galvanicky pozinkovaná, lakovaná |
| Spracovanie | Rezanie, vŕtanie, dierovanie, ohýbanie, úkosovanie, brúsenie, odstraňovanie okovín |
| Čínsky štandard | GB/T 706-2016 |
| Exportné štandardy | EN, ASTM, JIS a iné dohodnuté špecifikácie |
| Exportovať známky | S235JR, S355JR, A36 podliehajú projektovým požiadavkám |
Dostupné rozmery a teoretické hmotnosti sa líšia podľa zvoleného označenia rovnakého alebo nerovnakého uhla. Pre cenovú ponuku uveďte presné rozmery nohy a hrúbku potrebnú pre projekt.

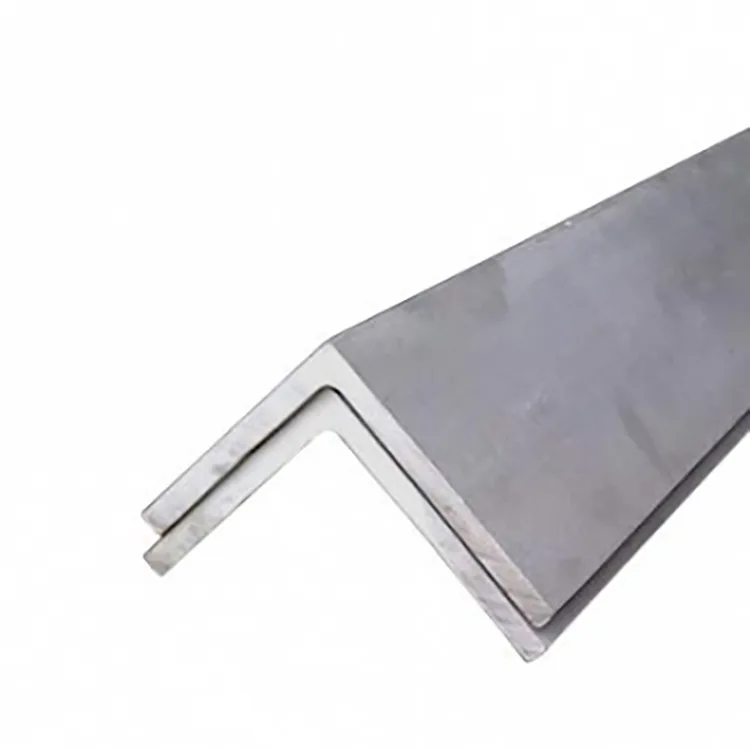

Rovnaký uhol má dve ramená rovnakej šírky a bežne sa používa tam, kde je spojenie alebo usporiadanie záťaže symetrické. Je vhodný pre výstuhy, rámy, regály, podpery a všeobecne vyrobené konštrukcie.
Nerovnaký uhol má rôzne šírky nôh. Je to užitočné, keď jedna spojovacia plocha potrebuje väčšiu nosnú alebo upevňovaciu plochu, zatiaľ čo druhá noha sa musí zmestiť do užšieho priestoru.
Pre inžinierske zákazky je presné označenie sekcie užitočnejšie ako všeobecný popis, ako napríklad „veľkouholníková oceľ“.
Q235B sa bežne používa na všeobecnú konštrukčnú výrobu, rámy zariadení, podpery, zábradlia a iné komponenty, kde je možné splniť špecifikovanú konštrukčnú pevnosť s vybraným prierezom.
Q355B poskytuje vyššiu špecifikovanú medzu klzu a dá sa vybrať, keď si konštrukcia vyžaduje vyššiu pevnosť materiálu. Druh ocele by sa mal posudzovať spolu s veľkosťou prierezu, hrúbkou, zaťažením a návrhom spojenia.
Príslušná trieda a sekcia by sa preto mali skôr potvrdiť na základe štrukturálneho výpočtu ako vybrať podľa samotnej triedy.
Základný výrobný postup je:
Oceľový predvalok → ohrev → hrubé valcovanie → medzivalcovanie → dokončovacie valcovanie → kalibrovanie → vyrovnávanie → rezanie → kontrola → viazanie
Sekcia v tvare L je vytvorená priamo sériou valcovacích priechodov. Po valcovaní sa hotový uholník skontroluje na rozmery, rovnosť, dĺžku a stav povrchu pred tým, ako sa zbalí na skladovanie alebo odoslanie.
Štandardný čierny povrch obsahuje normálnu stupnicu valcovanú za tepla. V závislosti od finálnej aplikácie môže byť materiál následne lakovaný, pozinkovaný alebo inak upravovaný.
Uholník valcovaný za tepla a uhol tvarovaný za studena sa vyrábajú rôznymi procesmi a používajú sa pre rôzne konštrukčné požiadavky.
Uholník valcovaný za tepla sa valcuje z vyhrievaného predvalku a bežne sa špecifikuje pre konštrukčné oceľové konštrukcie, výstuhy, podpery a vyrobené komponenty, kde sa vyžaduje valcovaný profil.
Uhol tvarovaný za studena sa vyrába ohýbaním oceľového pásu pri izbovej teplote a vo všeobecnosti sa spája s ľahšími časťami a aplikáciami, kde je prijateľný tenký materiál.
V prípade konštrukčného projektu by sa sekcia mala riadiť technickým výkresom a platnou normou, a nie výmenou len na základe ceny materiálu.
Plochá tyč má jeden plochý prierez a bežne sa používa na dosky, pásy, výstužné pásy a iné ploché komponenty.
Uhlová oceľ má dve kolmé nohy, ktoré poskytujú dve spojovacie plochy a pravouhlý profil. Vďaka tomu je vhodný pre výstuhy, rohy, podpery a výstuže, kde by plochá časť nezabezpečila požadovanú geometriu.
Oceľový uholník valcovaný za tepla sa používa v stavebníctve, priemysle a výrobe infraštruktúry, kde sa vyžaduje konštrukčná časť v tvare L.

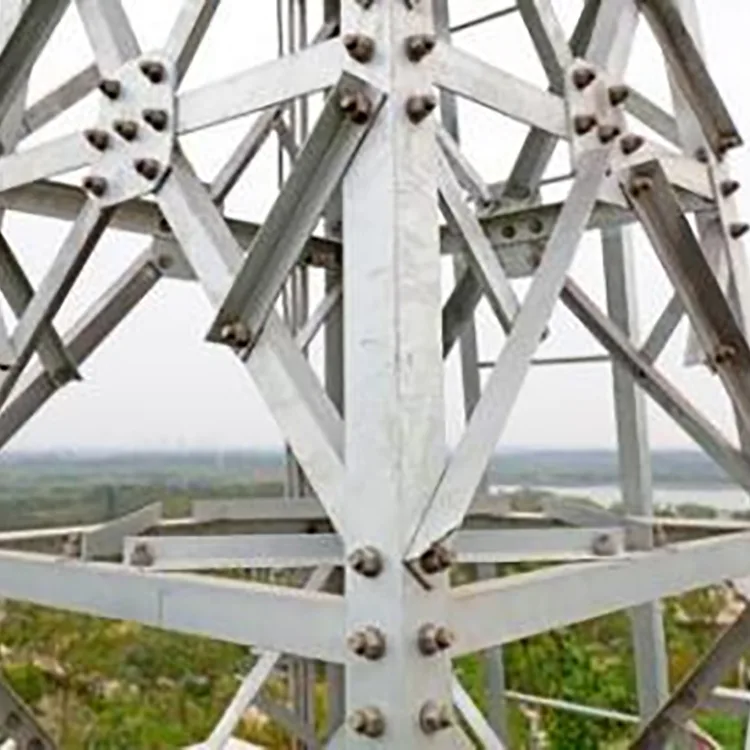

Vo fotovoltaických projektoch je možné použiť uholníkovú oceľ na výstuhy, spojovacie prvky, výstuže a vybrané pomocné podporné komponenty. Požadovaný úsek závisí od vypočítaného zaťaženia, rozpätia, spôsobu pripojenia a podmienok inštalácie.
Pre vonkajšie vystavenie by mala byť špecifikovaná ochrana proti korózii spolu s oceľovým profilom. Čierny uholník valcovaný za tepla môže vyžadovať samostatný ochranný povlak, zatiaľ čo žiarovo pozinkovaný uholník poskytuje zinkový povlak pre exponované aplikácie.

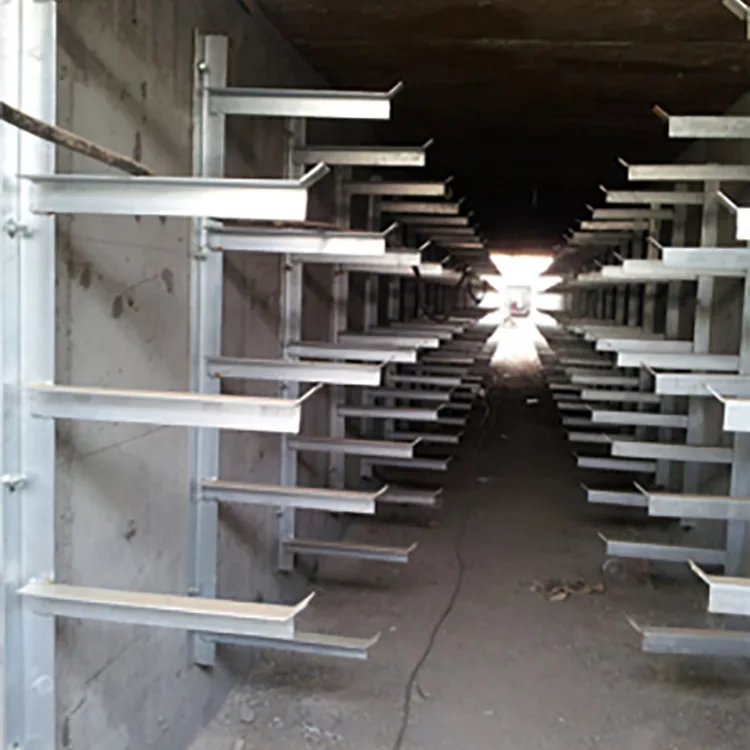

Pre distribuované fotovoltaické projekty boli dodané oceľové uholníky valcované za tepla 40×40 mm a 50×50 mm pre vybrané nosné a výstužné komponenty. Materiál bol následne upravený na vonkajšiu ochranu proti korózii a použitý v strešných inštaláciách.
Podľa dodaného projektového záznamu konštrukcie v pozinkovanom vyhotovení nevykazovali po piatich rokoch prevádzky žiadne rozsiahle viditeľné hrdzavenie alebo deformácie.
Oceľový uholník valcovaný za tepla môže byť dodaný ako štandardný rovný polotovar alebo spracovaný pred dodaním podľa projektového výkresu.
Keď sa vyžaduje galvanizácia, hlavné rezacie, vŕtacie a výrobné práce sa zvyčajne dokončia pred žiarovým zinkovaním. To znižuje množstvo opravy povlaku, ktorá je potrebná po výrobe.
Black Hot-Rolled Steel Angle sa dodáva bez antikorózneho náteru a môže byť použitý priamo tam, kde to prostredie projektu a náterový systém dovoľuje.
Pre vonkajšie alebo vlhké prostredie je možné špecifikovať lakovanie alebo žiarové zinkovanie podľa požadovaných prevádzkových podmienok. Požiadavka na povrchovú úpravu by mala byť zahrnutá v špecifikácii nákupu spolu s triedou ocele a veľkosťou profilu.
Kontrola materiálu zahŕňa špecifikovanú triedu ocele a profil pred kontrolou hotového výrobku.
Kľúčové kontroly rozmerov zahŕňajú rozmery nôh, hrúbku, priamosť a dĺžku. Povrch je tiež kontrolovaný na viditeľné chyby, zatiaľ čo praskliny, laminácie a výrazné deformácie si vyžadujú osobitnú pozornosť, pretože môžu ovplyvniť výrobu a štrukturálne použitie.
Pre projektové zákazky je možné dodať materiálové certifikáty a inšpekčné záznamy podľa dohodnutých požiadaviek. V prípade špecifikácie je možné zabezpečiť aj kontrolu treťou stranou.
Náš dodávateľský reťazec v Tianjin Daqiuzhuang podporuje získavanie uhlovej ocele valcovanej za tepla spolu s rezaním, vŕtaním, ohýbaním, galvanizáciou a exportnou logistikou.
Dostupné sú Q235B a Q355B, pričom exportné triedy ako S235JR, S355JR a A36 podliehajú požadovanej špecifikácii, mechanickým vlastnostiam a certifikácii.
Je možné dohodnúť štandardné dĺžky a dĺžky špecifické pre daný projekt a dohodnuté spracovanie môže byť dokončené pred odoslaním. Materiálové certifikáty, inšpekčné záznamy a kontrola treťou stranou môžu byť tiež koordinované podľa požiadaviek objednávky.
V prípade exportných zásielok je možné balíkové balenie, nakladanie kontajnerov a dokumentáciu zabezpečiť prostredníctvom dodávateľskej a logistickej siete Tianjin.
Rovnaký uhol má dve nohy rovnakej šírky. Nerovnaký uhol má rôzne šírky nôh a používa sa tam, kde dve spojovacie plochy vyžadujú rôzne rozmery.
Rovnaké uhly sú k dispozícii od približne 20 × 20 mm do 200 × 200 mm, zatiaľ čo nerovnaké uhly sa pohybujú od približne 32 × 20 mm do 160 × 100 mm, s hrúbkami od 2,5 do 24 mm.
áno. Oba druhy je možné dodať podľa požadovaného úseku, projektovej špecifikácie a platnej normy.
Tieto druhy je možné prediskutovať pri exportných objednávkach v závislosti od požadovaného chemického zloženia, mechanických vlastností, príslušnej normy a certifikácie.
áno. Je možné zabezpečiť rezanie na pevnú dĺžku, vŕtanie, dierovanie, ohýbanie, úkosovanie, brúsenie a inú dohodnutú výrobu.
áno. Žiarové zinkovanie môže byť usporiadané, keď je potrebná ochrana proti korózii pre vonkajšie alebo vlhké použitie.
Áno, ak je použitý vhodný antikorózny systém. Neošetrená čierna oceľ bude korodovať, ak bude neustále vystavená vlhkosti a počasiu.
Sú to odlišné produkty a mali by sa vyberať podľa triedy ocele, geometrie prierezu, hrúbky, výrobných štandardov a konštrukčných požiadaviek, a nie samotnej výrobnej teploty.
Uveďte typ uhla, rozmery nohy, hrúbku, triedu ocele, dĺžku, množstvo, požiadavky na spracovanie a požiadavky na povrchovú úpravu.
Potvrďte špecifikované rozmery nôh, hrúbku a príslušné tolerancie a vyžiadajte si materiál a kontrolnú dokumentáciu pre objednávky projektu.
áno. Štandardné dĺžky sú 6 m, 9 m a 12 m, pričom podľa objednávky sú k dispozícii špecifické dĺžky od cca 1–18 m.
áno. Môže byť použitý pre výstuhy, spojovacie prvky, výstuže a vybrané nosné komponenty. Sekcia a systém ochrany proti korózii by sa mali zvoliť podľa konštrukčného riešenia a prostredia staveniska.
