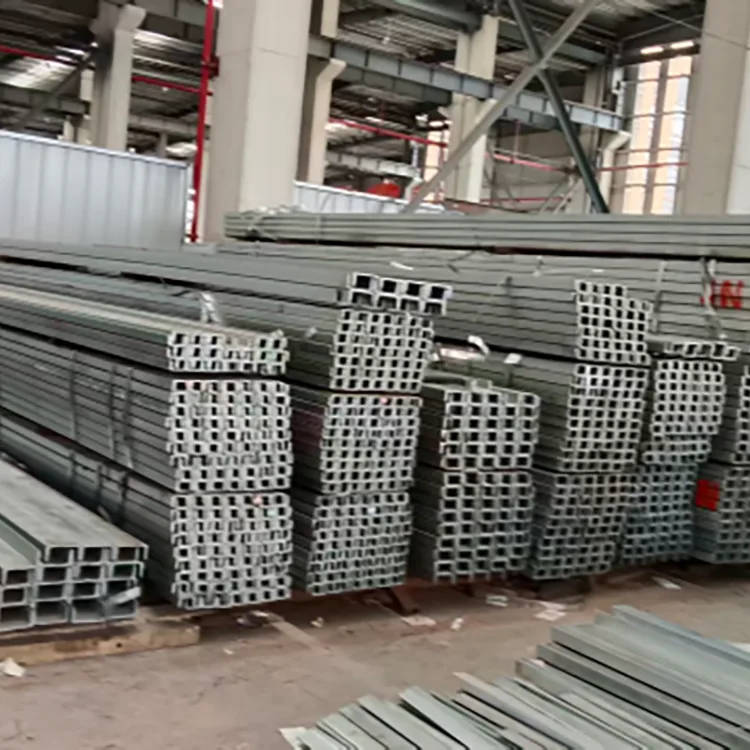

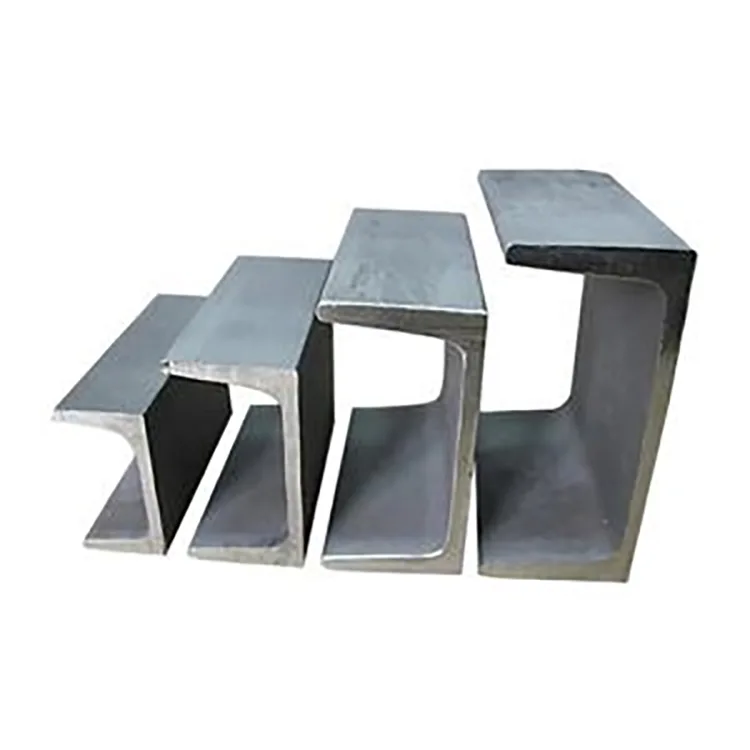

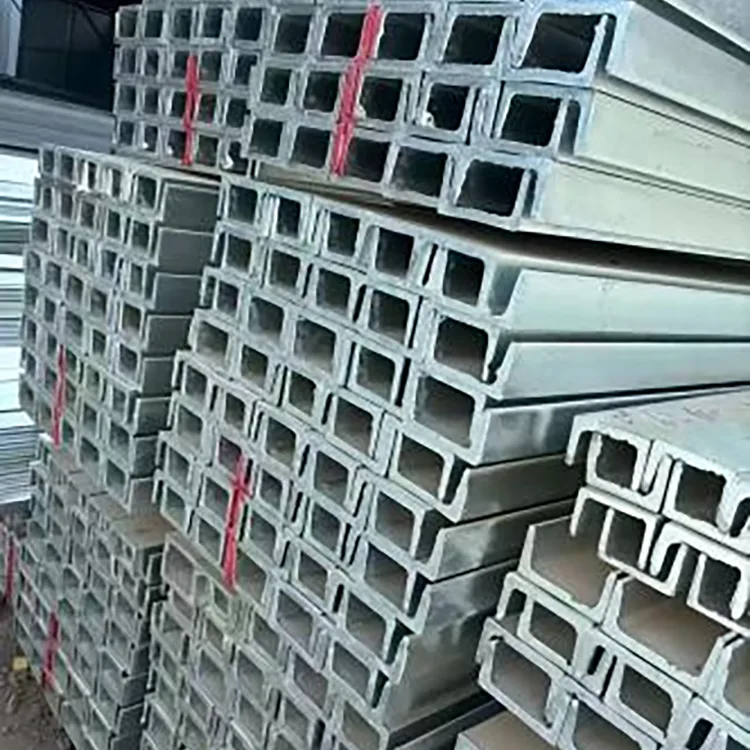

Žiarovo pozinkovaný oceľový kanál je za tepla valcovaný oceľový profil v tvare U so stenou a dvoma prírubami. Uvedené veľkosti zahŕňajú 6#, 8#, 10#, 12#, 14#a a 16#a, pričom k dispozícii sú Q235B a Q355B. Kanál je spracovaný a následne žiarovo zinkovaný pre vonkajšie aplikácie a aplikácie náchylné na koróziu.
Otvorená časť v tvare U poskytuje praktický spojovací povrch pre konzoly, skrutky, vzpery a podpery zariadení. Pozinkovaný povrch chráni oceľový povrch pred atmosférickou koróziou.
| Veľkosť kanála | Pás × okraj × Hrúbka pásu (mm) | Teoretická hmotnosť (kg/m) | Štandardná dĺžka |
| 6# | 60 × 37 × 4,8 | 6.928 | 6 m / 9 m / 12 m |
| 8# | 80 × 43 × 5,0 | 8.045 | 6 m / 9 m / 12 m |
| 10# | 100 × 48 × 5,3 | 10.007 | 6 m / 9 m / 12 m |
| 12# | 120 × 53 × 5,5 | 12.059 | 6 m / 9 m / 12 m |
| 14#a | 140 × 58 × 6,0 | 14.535 | 6 m / 9 m / 12 m |
| 16#a | 160 × 63 × 6,5 | 17.241 | 6 m / 9 m / 12 m |
Ďalšie sekcie a/b kanálov je možné dodať podľa výkresov a požiadaviek projektu. K dispozícii je rezanie s pevnou dĺžkou, dierovanie, vŕtanie, ohýbanie a iné dohodnuté spracovanie.
Q235Bsa bežne používa na nosné rámy, podpery zariadení, skladové konštrukcie, zábradlia a všeobecnú oceľovú výrobu.
Q355Bposkytuje vyššiu pevnosť materiálu a môže byť špecifikovaný pre väčšie zaťaženie, väčšie rozpätia a náročnejšie konštrukčné aplikácie.
Druh materiálu a veľkosť kanála by sa mali zvoliť spolu s rozpätím, zaťažením, rozstupom podpier a konštrukčným výpočtom.
| Požiadavka | Hrúbka povlaku |
| Priemerný zinkový povlak | ≥85 μm |
| Miestne minimum | ≥65 μm |
| Odstrihnutý koniec | ≥45 μm |
| Možnosť ťažkej korózie | ≥100 μm |
Pre pobrežné, chemické alebo iné vysoko korozívne prostredie je možné špecifikovať hrubší zinkový povlak podľa požiadaviek projektu.
Pri nákupe by mala byť požiadavka na povrchovú úpravu uvedená spolu s triedou ocele, veľkosťou kanála a dĺžkou, napríklad:Q355B / 12# / žiarovo pozinkované / priemerný zinok ≥85 μm / 6 m.
Žľab sa najskôr vyrobí a po požadovanom rezaní a mechanickom spracovaní sa pozinkuje.
Kanálová oceľ valcovaná za tepla → dimenzovanie a vyrovnávanie → rezanie / spracovanie → odmasťovanie → morenie → tavenie → sušenie → žiarové zinkovanie → chladenie → pasivácia → kontrola zinkového povlaku → výstupná kontrola → balenie.
Zinkový kúpeľ sa typicky udržiava na teplote okolo 450 °C. Zinkový povlak vzniká reakciou medzi pripraveným oceľovým povrchom a roztaveným zinkom.
| Aplikácia | Typické použitie |
| Oceľové budovy | Nosné rámy, plošiny a sekundárne konštrukcie |
| Závesové steny | Hlavné a vedľajšie podporné členy |
| Solárna energia | Pozemné PV podpery, základne a rámy zariadení |
| Mestské práce | Základy zábradlia, podpery svietidiel a vonkajšie konštrukcie |
| Sila a komunikácia | Káblové podpery, držiaky a rámy zariadení |
| Poľnohospodárstvo | Rámy skleníkov a podpery zariadení |
| Priemyselné závody | Stojany na vybavenie, podpery na odpadovú vodu a vonkajšie konštrukcie |
| Sklady | Konštrukčné rámy, plošiny a nosné systémy |
Rezanie s pevnou dĺžkou, dierovanie a vŕtanie možno normálne dokončiť pred galvanizáciou, takže spracovaný prvok po výrobe dostane ochranu zinkom.
Ak je pozinkovaný kanál po dodaní vyrezaný alebo vyvŕtaný, odkrytá oceľ by sa mala očistiť a opraviť vhodným náterom bohatým na zinok. Zváranie tiež odstraňuje zinok z vyhrievanej oblasti a vyžaduje opravu bohatú na zinok po zváraní.
Kontrola môže zahŕňať nasledujúce položky:
K projektovým zákazkám je možné dodať materiálové certifikáty a záznamy o kontrole zinkovania. V prípade potreby je možné zabezpečiť aj kontrolu treťou stranou.
Oceľ s čiernym kanálom nemá žiadnu zinkovú antikoróznu vrstvu a bežne vyžaduje náter alebo iný ochranný náter na vonkajšie použitie. Žiarovo pozinkovaná kanálová oceľ dostáva svoj zinkový povlak počas výrobného spracovania, čím sa eliminuje potreba samostatného celoplošného lakovania po dodaní.
Pre suché vnútorné konštrukcie môže postačovať čierny kanál, ak to povoľuje projektová špecifikácia. Pre vonkajšie konštrukcie alebo konštrukcie vystavené vlhkosti by mal byť požadovaný systém ochrany proti korózii špecifikovaný spolu s konštrukčným prierezom.
Zákazkové objednávky môžu zahŕňať rezanie s pevnou dĺžkou, dierovanie, vŕtanie, ohýbanie, úkosovanie, brúsenie a iné spracovanie podľa výkresov.

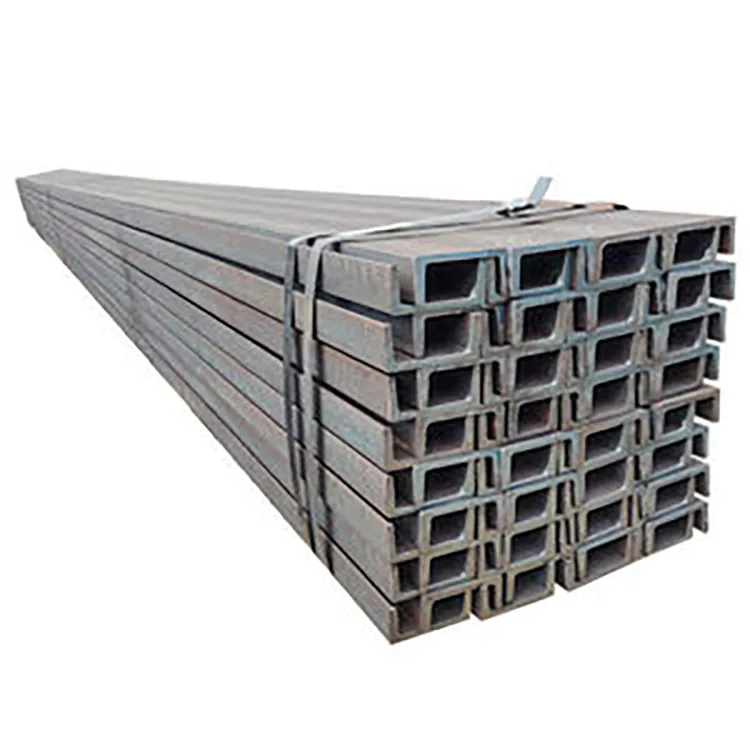

Pre exportné objednávky môže byť kanálová oceľ zviazaná a vystužená pre námornú prepravu. Počas prepravy a skladovania možno použiť ochranu odolnú voči vlhkosti, aby sa znížilo poškodenie pri manipulácii a riziko bielej hrdze.
Rongheng dodáva oceľové výrobky z Tianjin Daqiuzhuang a môže kombinovať štandardné veľkosti kanálov s rezaním s pevnou dĺžkou a projektovo špecifickou výrobou.
Bežné uvedené veľkosti sú 6#, 8#, 10#, 12#, 14#a a 16#a. Ďalšie časti a/b možno prediskutovať podľa výkresov a požiadaviek.
Štandardné dĺžky sú 6 m, 9 m a 12 m. Pevné dĺžky je možné dodať podľa požiadaviek objednávky.
Q235B sa bežne používa na konvenčnú konštrukčnú výrobu. Q355B má vyššiu pevnosť materiálu a používa sa tam, kde konštrukčný výpočet vyžaduje vyššiu pevnosť.
Štandardná požiadavka môže byť špecifikovaná ako priemerný zinkový povlak ≥85 μm, s lokálnym minimom ≥65 μm a povrchovou úpravou rezu ≥45 μm. Povlaky ≥100 μm môžu byť špecifikované pre silnejšie vystavenie korózii.
áno. Rezanie s pevnou dĺžkou, dierovanie a vŕtanie je možné pred galvanizáciou usporiadať podľa výkresov. Rezanie alebo zváranie po zinkovaní vyžaduje opravu postihnutej oblasti bohatú na zinok.
áno. Je určený pre aplikácie, kde je oceľ vystavená vlhkosti alebo atmosférickej korózii. Požiadavka na zinkový povlak by sa mala zvoliť podľa skutočného prostredia.
áno. Uvedené aplikácie zahŕňajú pozemné podpery PV, základne a rámy zariadení. Veľkosť kanála, trieda ocele a zinkový povlak by sa mali špecifikovať podľa štrukturálnych a environmentálnych požiadaviek projektu.
Je možné dodať materiálové certifikáty, záznamy o kontrole zinkovania a iné dohodnuté dokumenty kvality. V prípade potreby je možné koordinovať aj kontrolu treťou stranou.
