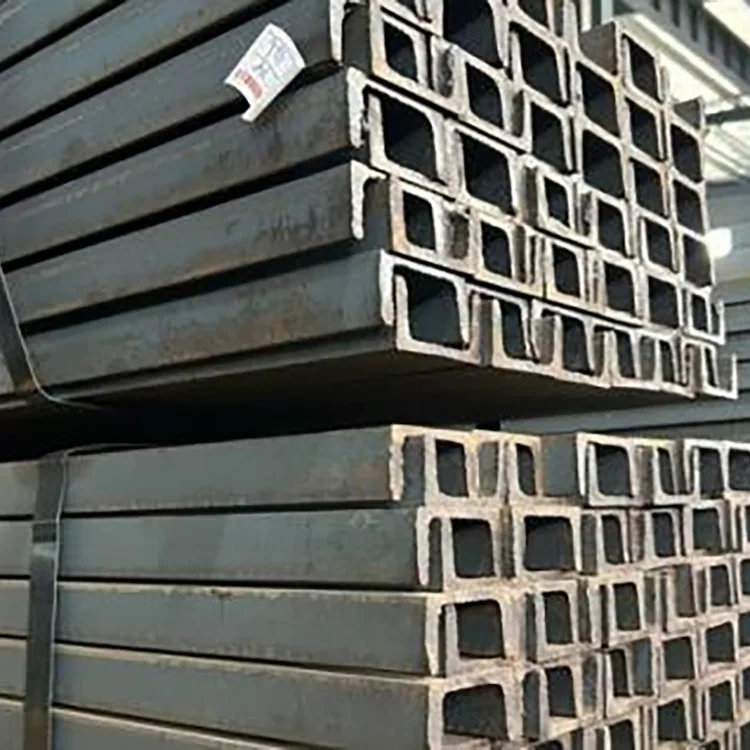

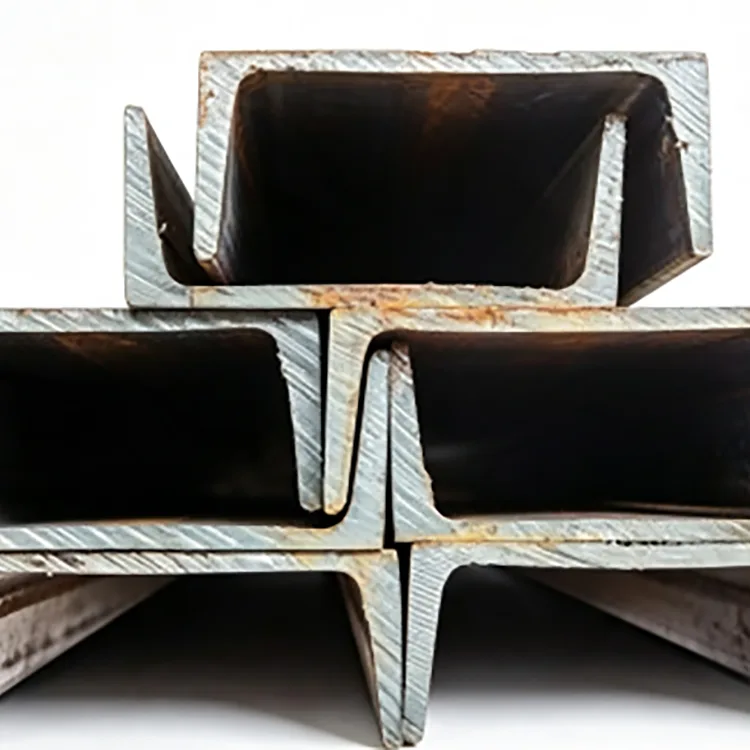

Oceľový kanál valcovaný za tepla je otvorený profil z konštrukčnej ocele so stenou a dvoma prírubami tvoriacimi U profil. Vyrába sa skôr valcovaním oceľových predvalkov za tepla ako ohýbaním plochých pásov alebo zváraním samostatných dosiek.

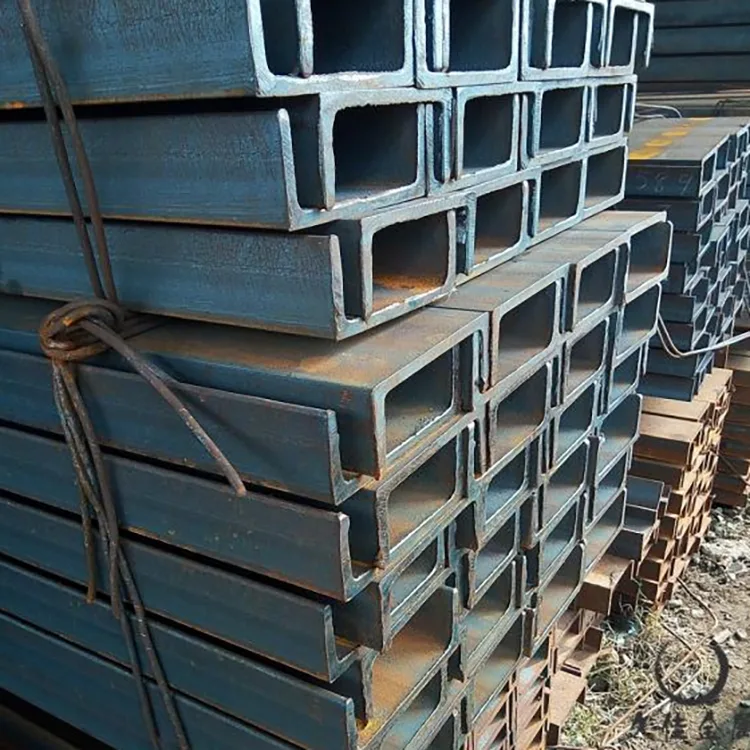

Valcovaná sekcia v tvare U poskytuje stojinu pre konštrukčnú hĺbku a príruby pre spojovacie dosky, konzoly a ďalšie komponenty. Bežne sa používa na konštrukčné podpery, základne zariadení, rámy, výstuhy a oceľové konštrukcie.
Rongheng dodáva oceľový kanál Q235B a Q355B za tepla valcovaný v pravidelných sekciách od 5# do 40#, so štandardnými dĺžkami 6 m, 9 m a 12 m. Zákazkové rezanie a dohodnutá výroba sú k dispozícii pre projektové objednávky.
| Veľkosť | výška (mm) | Šírka nohy (mm) | Hrúbka siete (mm) | Hmotnosť (kg/m) | stupňa | Dĺžka (m) |
|---|---|---|---|---|---|---|
| 5# | 50 | 37 | 4.5 | 5.44 | Q235B / Q355B | 6/9/12 |
| 8# | 80 | 43 | 5.0 | 8.04 | Q235B / Q355B | 6/9/12 |
| 10# | 100 | 48 | 5.3 | 10.00 | Q235B / Q355B | 6/9/12 |
| 12# | 120 | 53 | 5.5 | 12.06 | Q235B / Q355B | 6/9/12 |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B / Q355B | 6/9/12 |
| 16# | 160 | 63 | 6.5 | 17.24 | Q235B / Q355B | 6/9/12 |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B / Q355B | 6/9/12 |
| 25# | 250 | 78 | 7.5 | 27.41 | Q235B / Q355B | 6/9/12 |
Bežný rozsah dodávok pokrýva 5#–40#. Ďalšie časti môžu byť prediskutované pre špecifické požiadavky projektu.
Q235Bsa bežne používa na všeobecnú konštrukčnú výrobu, podpery zariadení, zábradlia, rámy a iné konvenčné oceľové konštrukcie.
Q355Bposkytuje vyššiu špecifikovanú medzu klzu a môže byť zvolený tam, kde konštrukčný návrh vyžaduje väčšiu pevnosť materiálu, vrátane ťažších podpier a náročných aplikácií na vybavenie alebo infraštruktúru.
Druh ocele by sa mal vyberať spolu s veľkosťou kanála a konštrukčným zaťažením. Vyššia trieda pevnosti nerobí poddimenzovaný úsek konštrukčne adekvátnym.
Kanál je vytvorený priamo valcovaním za tepla:
Oceľový predvalok → ohrev → hrubé valcovanie → medzivalcovanie → dokončovacie valcovanie → kalibrovanie → vyrovnávanie → rezanie → kontrola → viazanie
Predvalok prechádza sériou valcov, ktoré postupne vytvárajú pás, šírku obruby a celkové rozmery sekcie. Po valcovaní sa kanál kontroluje na rozmery, rovnosť a stav povrchu.
Sekcia by sa mala vyberať zo skutočných konštrukčných požiadaviek, a nie zo samotnej veľkosti alebo hmotnosti.
Pri obstarávaní je vhodnejšie presné číslo sekcie uvedené na konštrukčnom výkrese alebo v tabuľke ocele pred všeobecným popisom, ako napríklad „oceľ s ťažkými kanálmi“.
Za tepla valcovaný kanál a za studena tvarovaný kanál sa vyrábajú rôznymi procesmi a nemali by sa vyberať len podľa menovitej výšky.
| Položka | Kanál valcovaný za tepla | Kanál formovaný za studena |
|---|---|---|
| Výroba | Valcované z vyhrievaných oceľových predvalkov | Vytvorené ohýbaním oceľového pásu |
| Typické použitie | Konštrukčná a ťažšia výroba | Ľahké rámovanie a tenšie časti |
| oddiel | Valcovaná sekcia v tvare U | Profil ohýbaný za studena |
Pred výmenou jedného typu za druhý by sa mala skontrolovať geometria prierezu, hrúbka a vypočítaná nosnosť konštrukcie.
Oceľový kanál valcovaný za tepla a nosník I sú konštrukčné profily, ale spĺňajú rôzne požiadavky na profily.
I lúč sa bežne vyberá pre aplikácie lúčov, kde sa vyžaduje jeho prierez v tvare I. Kanál je často vhodný pre podpery, základne zariadení, konzoly a vyrobené rámy, pretože komponenty môžu byť pripojené k jeho rebrám a prírubám.
Špecifikovaná konštrukčná časť by mala nasledovať podľa výkresu projektu a nemala by sa meniť len preto, že iná časť je ľahšie dostupná.
Používa sa v stavebníctve, priemyselnej výrobe, podpore strojov a infraštruktúrnych projektoch.
Môže byť dodaný ako štandardné rovné dĺžky alebo spracovaný podľa projektových výkresov.
Pri opakovanej výrobe môžu vopred narezané a opracované časti znížiť prípravné práce na mieste inštalácie.
Štandardný výrobok sa dodáva v čiernom stave valcovanom za tepla s okujemi a bez antikorózneho náteru. V závislosti od použitia môže byť vyrobená oceľ následne lakovaná, práškovo lakovaná alebo žiarovo zinkovaná.
Ak sa vyžaduje žiarové zinkovanie, hlavné rezacie a vŕtacie práce by sa mali vo všeobecnosti dokončiť pred galvanizáciou, aby hotový komponent dostal špecifikovanú povrchovú úpravu.
Kontrola kvality zahŕňa triedu ocele, rozmery profilov, priamosť, stav povrchu a sledovateľnosť.
Tmavé okoviny sú normálnym znakom ocele valcovanej za tepla a treba ich odlíšiť od aktívnej červenohnedej korózie alebo neprijateľných povrchových defektov.
Materiálové certifikáty a dohodnuté inšpekčné záznamy je možné dodať s projektovými objednávkami. Ak to vyžaduje zmluva, je možné zabezpečiť aj kontrolu treťou stranou.
Čierny povrch valcovaný za tepla nie je systémom ochrany proti korózii.
Pre suché vnútorné aplikácie sa môže použiť neošetrený žľab, ak to projektová špecifikácia umožňuje. Vonkajšie a vlhké prostredie vyžaduje vhodný ochranný náterový systém.
Žiarové zinkovanie je možné použiť, keď je potrebná dlhodobá ochrana proti korózii. Konečná úprava by sa mala zvoliť podľa prevádzkového prostredia a výrobného postupu.
Na výstavbu priemyselných tovární boli dodané oceľové kanály Q235B valcované za tepla 10#, 12# a 16# pre konštrukčné podpery, prvky súvisiace so strechou a vystuženie stien. Dodaný záznam projektu vyžadoval konzistentné rozmery a rovný materiál na výrobu.
Na výrobu strojov možno použiť 20# a 25# kanálové sekcie pre základne zariadení, podpery dopravníkov a vyrobené rámy, kde konštrukčný návrh vyžaduje väčšiu sekciu.
Dodávateľský reťazec spoločnosti Rongheng má sídlo v Tianjin Daqiuzhuang a poskytuje prístup k dodávke konštrukčnej ocele, spracovaniu a regionálnej logistike.
Oceľové žľaby Q235B a Q355B za tepla valcované sú dostupné v bežných sekciách od 5#–40#, so štandardnými dĺžkami 6 m, 9 m a 12 m. Zákazkové rezanie a dohodnutá výroba môžu byť koordinované pre projektové objednávky.

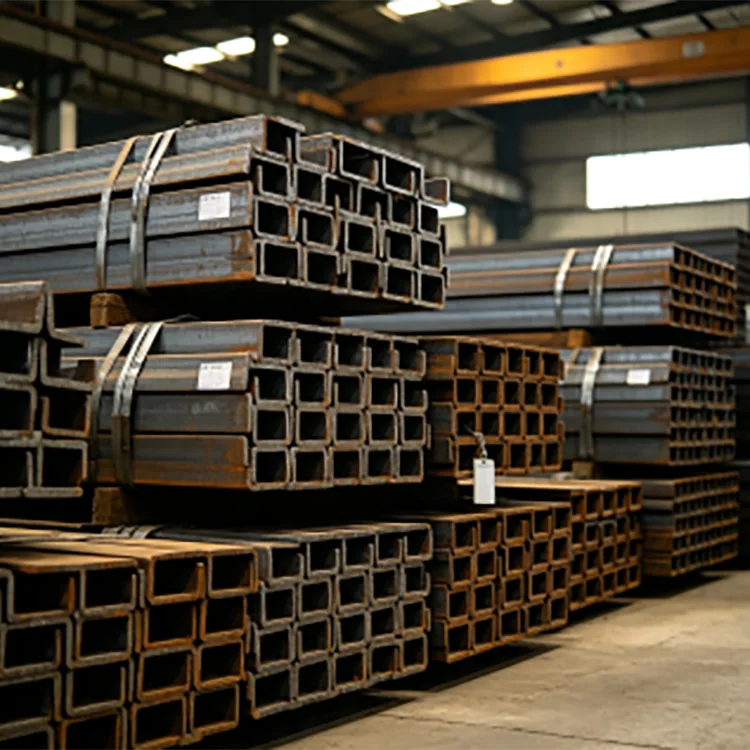

Pre exportné zásielky môže byť kanálová oceľ zviazaná a pripravená na nakladanie kontajnerov a prepravu na dlhé vzdialenosti. Materiálové atesty a inšpekčné záznamy je možné dodať podľa kúpnej zmluvy.
Pre oceľové profily, na ktoré sa vzťahuje čínska národná norma, zostáva GB/T 706-2016 aktuálna od septembra 2026. GB/T 706-2026 bola vydaná a nadobudne účinnosť 1. decembra 2026, čím nahradí vydanie z roku 2016.
V prípade objednávok zadaných pred nadobudnutím účinnosti novej normy je potrebné príslušné vydanie potvrdiť v kúpnej zmluve a projektových dokumentoch.
Používa sa na konštrukčné podpery, základne zariadení, továrenské rámy, komponenty skladov, konštrukcie strojov, komunálne oceľové konštrukcie a vyrobené oceľové zostavy.
Žľab valcovaný za tepla sa vyrába z ohriatych predvalkov valcovaním, zatiaľ čo žľab tvárnený za studena sa vyrába ohýbaním oceľového pásu. Majú odlišné prierezové charakteristiky a nemali by byť nahradené bez kontroly konštrukčných požiadaviek.
č. Q355B má vyššiu špecifikovanú pevnosť, ale požadovaná trieda závisí od konštrukčného riešenia. Materiál s vyššou pevnosťou neznamená, že kanál s nízkou veľkosťou je automaticky vhodný.
Bežný rozsah dodávok pokrýva 5#–40#. Uvedené spoločné sekcie zahŕňajú 5#, 8#, 10#, 12#, 14#, 16#, 20# a 25#.
Štandardné dĺžky sú 6 m, 9 m a 12 m. Vlastné rezanie je možné zabezpečiť podľa požiadaviek projektu.
áno. Rezanie na pevnú dĺžku, vŕtanie, dierovanie, úkosovanie, brúsenie a iná dohodnutá výroba môže byť usporiadaná podľa výkresov.
áno. Kanálovú oceľ je možné najskôr vyrobiť a potom žiarovo pozinkovať, keď sa vyžaduje ochrana proti korózii pre vonkajšie alebo vlhké prostredie.
Nie. Tmavé okoviny sú normálnym výsledkom valcovania za tepla. Malo by sa odlíšiť od červeno-hnedej korózie, trhlín, laminácií a iných neprijateľných povrchových defektov.
Sekcia by mala byť zvolená podľa rozpätia, zaťaženia, podmienok podpery, smeru zaťaženia a prípustného vychýlenia. Konštrukčný výkres alebo plán ocele je najspoľahlivejším základom pre obstarávanie.
áno. Môže byť použitý pre vhodné solárne nosné rámy, základne zariadení a pomocné konštrukcie, kde kanálová časť spĺňa projektový návrh.
Tieto väčšie časti možno použiť na ťažkú výrobu, ale konečný výber závisí od hmotnosti zariadenia, podporných bodov, vibrácií a konštrukčných požiadaviek.
Pri exportných objednávkach je možné diskutovať o medzinárodných triedach. Chemické zloženie, mechanické vlastnosti a požiadavky na certifikáciu by mali byť potvrdené pred výrobou.
Materiálové certifikáty, záznamy o kontrole a iné dohodnuté dokumenty kvality je možné dodať podľa objednávky. V prípade potreby je možné zabezpečiť aj kontrolu treťou stranou.
