Oceľová žiarovo pozinkovaná výstuž

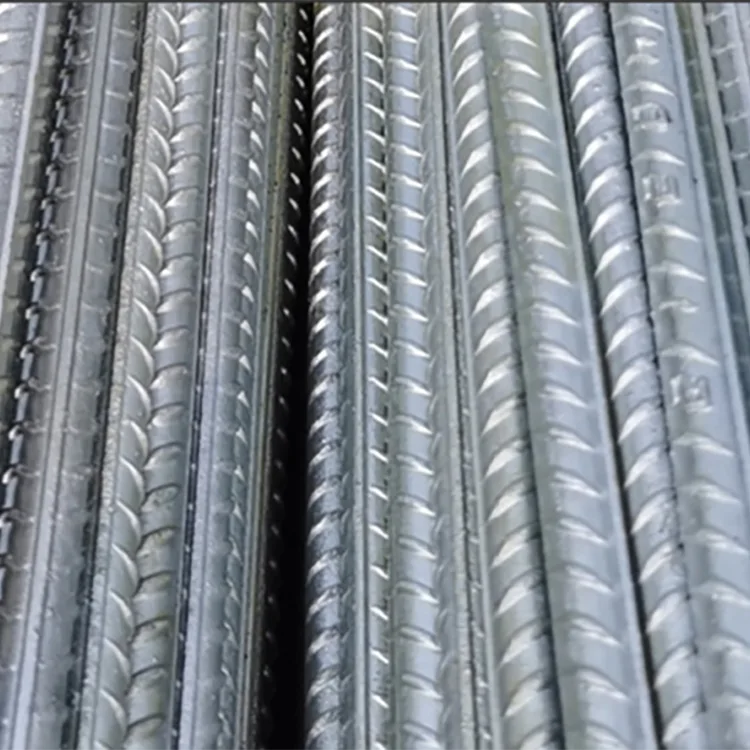

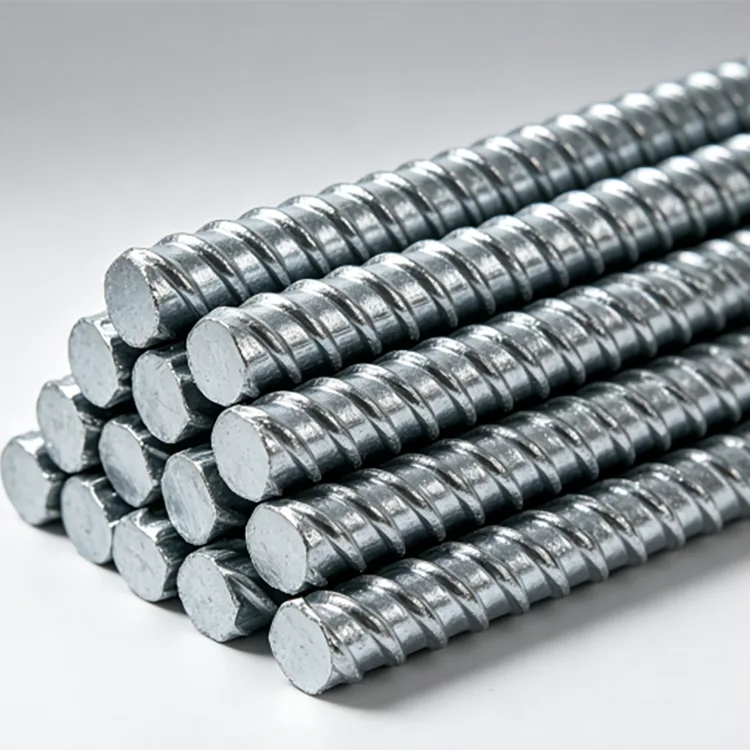

Žiarovo pozinkovaná oceľová výstuž je obyčajná rebrovaná výstužná oceľ valcovaná za tepla so zinkovým povlakom naneseným na hotovú tyč. Výstuž si zachováva svoj rebrovaný povrch a používa sa ako výstuž vo vnútri alebo okolo betónových konštrukcií, kde môže byť konvenčná čierna výstuž vystavená vyššiemu riziku korózie.

Hlavným dôvodom špecifikácie pozinkovanej výstuže nie je zvýšenie základnej únosnosti výstuže. Jeho účelom je dodať oceľovému povrchu ochranu proti korózii. Toto sa stáva obzvlášť užitočným v konštrukciách vystavených vode, vlhkosti, prostrediam obsahujúcim chloridy, kontaminovanej pôde alebo opakovanému zmáčaniu a vysychaniu.

Dostupné triedy zahŕňajú HRB400, HRB400E, HRB500 a HRB500E s priemermi od Φ6 mm do Φ40 mm. Pevné dĺžky, rezanie a iné spracovanie je možné dohodnúť podľa požiadaviek projektu.

Technické špecifikácie

Úloha galvanizácie na armovacej tyči

Betón bežne poskytuje určitý stupeň ochrany zabudovanej ocele prostredníctvom jej alkalického prostredia. Situácia sa mení, keď je betón vystavený chloridom, vlhkosti, karbonatácii, trhlinám alebo iným podmienkam, ktoré umožňujú koróziu podporujúce látky dostať sa k výstuži.

Pozinkovaný povlak dodáva výstužnej tyči ďalšiu vrstvu ochrany. Zinok pôsobí ako fyzická bariéra a môže tiež poskytnúť obetnú ochranu, keď je oceľový povrch lokálne vystavený.

Vďaka tomu je galvanizovaná výstuž obzvlášť dôležitá pre konštrukcie, kde by bolo ťažké alebo nákladné opraviť koróziu výstuže po výstavbe. Typické príklady zahŕňajú pobrežnú infraštruktúru, štruktúry na úpravu vody, mostné komponenty, vonkajšie základy a určité zakopané konštrukcie.

Proces galvanizácie výstuže

Výstužná tyč sa pred galvanizáciou kontroluje, aby sa potvrdila jej trieda ocele, priemer a stav povrchu. Príprava povrchu potom odstráni olej, vodný kameň a iné nečistoty, aby sa zinok mohol správne spojiť s oceľou.

Po morení a úprave tavivom sa armatúra ponorí do roztaveného zinku pri teplote približne 450 °C. Zinok reaguje s oceľovým povrchom a vytvára metalurgicky viazaný pozinkovaný povlak. Po vytiahnutí sa kontroluje prebytok zinku, nasleduje ochladenie, pasivácia a konečná kontrola.

Zvláštna pozornosť sa venuje rebrám a úžľabiam deformovanej tyče. Hotový profil musí zostať jasne definovaný, pretože rebrá prispievajú k mechanickému prepojeniu medzi výstužou a betónom.

HRB400E alebo HRB500E?

Výber by sa mal riadiť skôr konštrukčným návrhom než požiadavkou na zinkovanie.

HRB400 / HRB400E je vhodný pre mnohé konvenčné železobetónové konštrukcie, základy zariadení, energetickú infraštruktúru a všeobecné projekty na ochranu proti korózii. Ak je špecifikovaná seizmická výkonnosť, mala by sa zvoliť trieda E, ak to vyžaduje projektový návrh a príslušná norma.

HRB500 / HRB500E poskytuje vyššiu úroveň medze klzu a je vhodnejšia pre projekty s vyššou potrebou výstuže, väčším konštrukčným zaťažením alebo konštrukcie, kde výstuž s vyššou pevnosťou môže pomôcť optimalizovať množstvo výstuže.

Pre pobrežnú infraštruktúru pre veľké zaťaženie, veľké projekty obnoviteľnej energie a hlavné konštrukcie na ochranu proti korózii možno zvážiť HRB500E, ak to špecifikuje konštrukčný návrh.

Ako vybrať priemer výstuže

Priemer by sa mal určiť z plánu výstuže, požiadaviek na zaťaženie, rozmerov betónových prvkov a podrobných pravidiel.

Tieto rozsahy sú skôr referenciami pre obstarávanie než náhradou štrukturálnych výpočtov. Väčšia tyč nie je automaticky lepšia, ak nezodpovedá požadovanému rozstupu výstuže, krytiu betónu a detailom pripojenia.

Kde má galvanizovaná výstuž zmysel

Energia a obnoviteľná energia

Pozinkovanú výstuž možno použiť v základoch veterných turbín, základoch rozvodní, fotovoltaickej infraštruktúry a iných vonkajších energetických projektoch, kde môže byť výstuž vystavená vlhkosti a pôdnym podmienkam.

Vodné a odpadové stavby

Čistiarne vody, vodné nádrže, drenážne konštrukcie, kanály, záchytné konštrukcie a iné betónové práce súvisiace s vodou môžu vyžadovať dodatočnú ochranu proti korózii výstuže.

Pobrežná infraštruktúra

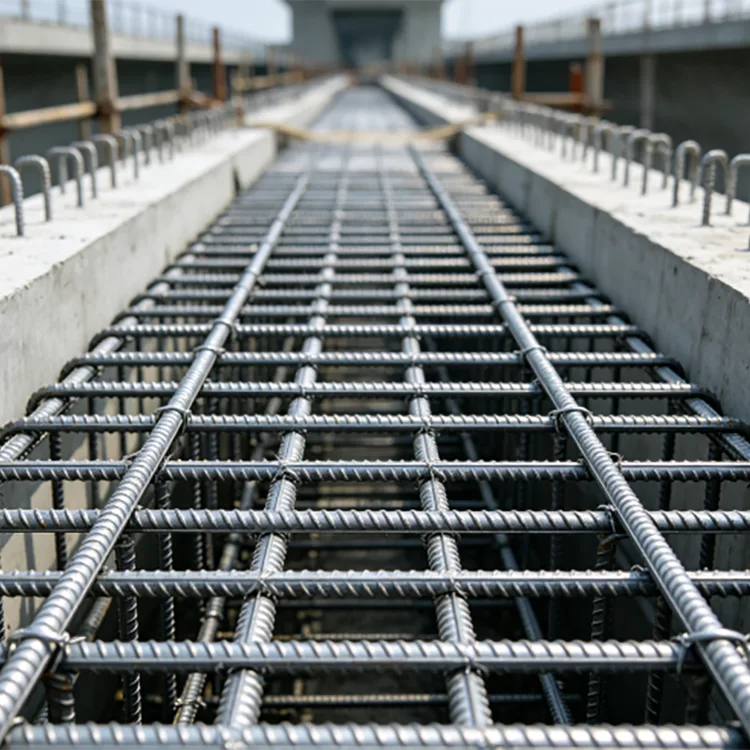

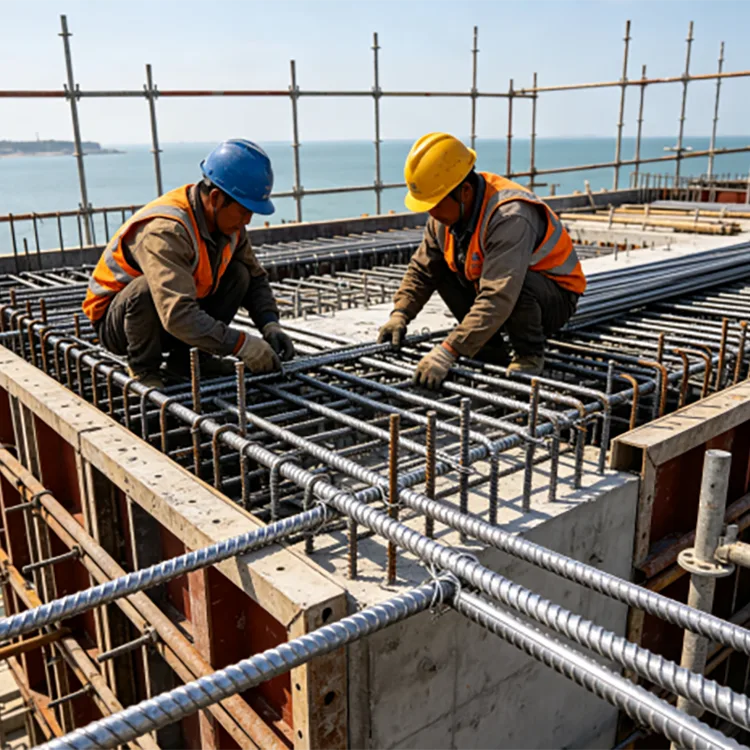

Námorné a pobrežné budovy, prístavy, mosty, morské múry a iné konštrukcie vystavené chloridom sú bežné aplikácie, kde sa korózia zabudovanej výstuže môže stať dlhodobým problémom údržby.

Vonkajšie základy

Základy zariadení, základy billboardov, základy obvodových stien a vonkajšie základy oceľových konštrukcií môžu používať pozinkovanú výstuž tam, kde vlhkosť a vystavenie pôdy oprávňuje dodatočnú ochranu.

Zakopané štruktúry

Podzemné inžinierske chodby, zakopané základy zariadení a iné podúrovňové betónové konštrukcie môžu špecifikovať galvanizovanú výstuž, kde pôdne podmienky a projektový návrh identifikujú koróziu výstuže ako riziko.

Čo sa deje počas rezania, ohýbania a zvárania?

Pozinkovanú výstuž je možné rezať a ohýbať podľa návrhu výstuže. Výroba by sa však mala plánovať s ohľadom na zinkový povlak.

Tam, kde rezanie odhaľuje holú oceľ, oblasť rezu by sa mala skontrolovať a opraviť vhodným povlakom bohatým na zinok, ak to vyžaduje špecifikácia projektu.

Zváranie lokálne ovplyvňuje aj pozinkovanú vrstvu. Zinok by sa mal odstrániť z oblasti zvárania, ako to vyžaduje postup zvárania, a postihnutá oblasť by mala byť po zváraní a ochladení primerane opravená proti korózii.

Z tohto dôvodu, keď si projekt vyžaduje rozsiahlu prefabrikáciu, je užitočné potvrdiť plán ohýbania, rezania a zvárania pred galvanizáciou, a nie považovať celé spracovanie za operáciu po galvanizácii.

Galvanizovaná výstuž a kotvenie do betónu

Galvanizácia neodstraňuje rebrá z výstužnej tyče. Geometria rebier zostáva k dispozícii pre mechanické spojenie s betónom.

Pri konkrétnom konštrukčnom projekte by sa však mala väzba a ukotvenie posúdiť podľa platnej normy pre návrh betónu, priemer tyče, pevnosť betónu, kryt, dĺžka vývoja a spôsob konštrukcie. Pozinkovaný stav by mal byť zahrnutý v špecifikácii projektu, a nie predpokladať, že každý detail betónu je automaticky identický s nepotiahnutou výstužou.

Výber zinkového povlaku

Pre všeobecné požiadavky na ochranu proti korózii môže byť špecifikovaný štandardný galvanizovaný povlak ≥85 μm. Ak je projekt vystavený silnejšiemu posypu soľou, vlhkosti alebo korozívnym podmienkam, možno diskutovať o hrubšom nátere až do 275 μm.

Požiadavka na povrchovú úpravu by mala byť dohodnutá pred výrobou, pretože požadovaná hladina zinku ovplyvňuje proces galvanizácie, kontrolné kritériá a náklady na projekt.

V prípade pobrežných, morských alebo chemicky agresívnych prostredí by sa hrúbka zinku mala zvážiť spolu s krytím betónu, kvalitou betónu, kontrolou trhlín, odvodnením a celkovým dizajnom ochrany proti korózii.

Kontrola kvality

Kontrola kvality začína základnou výstužou. Kvalita ocele, priemer, stav povrchu a mechanické vlastnosti sa kontrolujú podľa nákupnej špecifikácie.

Po galvanizácii sa hotové tyče skontrolujú z hľadiska kontinuity povlaku, stavu povrchu, viditeľných chýb a hrúbky zinkového povlaku. Kontroluje sa aj profil rebra a rozmery tyče, pretože nadmerná tvorba zinku by nemala prekážať pri bežnej manipulácii alebo konštrukcii.

Pre exportné a inžinierske zákazky je možné dodať certifikáty továrenského materiálu, záznamy o kontrole zinkovania, baliacu dokumentáciu a iné dohodnuté dokumenty kvality. Ak si to projekt vyžaduje, je možné zabezpečiť aj kontrolu treťou stranou.

Žiadosť o projekt

Nadácia rozvodne a veternej energie

Projekt elektrickej infraštruktúry vybral žiarovo pozinkovanú výstuž HRB400E pre základy veterných turbín, konštrukcie rozvodní, pomocnú výstuž pre konštrukcie súvisiace s uzemnením a zabudované nosné komponenty.

Výber bol založený na potrebe skombinovať požiadavky na seizmickú výstuž s dodatočnou ochranou proti korózii vo vonkajších podmienkach zahŕňajúcich dážď, kontakt s pôdou a dlhodobé vystavenie životnému prostrediu. The galvanized surface provided additional protection while the ribbed bar maintained the required reinforcement configuration.

Žiarovo pozinkovaná výstuž vs čierna výstuž

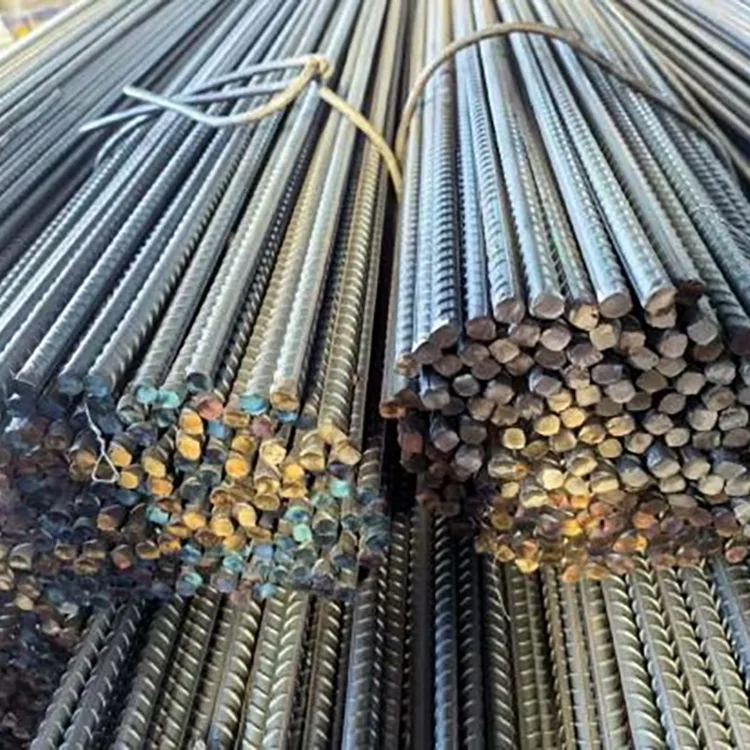

Čierna výstuž zostáva vhodná pre mnohé konvenčné železobetónové projekty, kde betónový systém a podmienky expozície poskytujú dostatočnú ochranu proti korózii.

Pozinkovaná výstuž má vyššie počiatočné náklady na materiál kvôli dodatočnému procesu galvanizácie. Jeho hodnota sa stáva zrejmejšou, keď korózia výstuže spôsobuje značné ťažkosti s opravou alebo náklady na životný cyklus.

Pri obstarávaní by preto porovnanie malo zahŕňať triedu expozície, očakávanú dobu prevádzky, návrh betónu, prístup k údržbe a následky korózie výstuže, a nie porovnávať iba cenu za tonu.

Informácie o obstarávaní

Pre cenovú ponuku uveďte nasledujúce informácie:

FAQ

Mení žiarové zinkovanie pevnosť výstuže?

Proces galvanizácie je predovšetkým povrchovou úpravou. Hotová výstuž musí stále spĺňať špecifikované mechanické požiadavky pre svoju triedu ocele. Mechanické vlastnosti by sa mali overiť prostredníctvom príslušnej kontroly materiálu a požiadaviek projektu.

Má pozinkovaná výstuž stále spojenie s betónom?

áno. Deformované rebrá zostávajú na tyči a zabezpečujú mechanické spojenie s betónom. Požiadavky na kotvenie a vývoj špecifické pre projekt by sa mali stále riadiť platnou normou konštrukčného návrhu.

Je možné zvárať pozinkovanú výstuž?

Áno, ale zváranie ovplyvňuje zinkový povlak okolo zvaru. Postup zvárania by mal brať do úvahy pozinkovaný povrch a poškodená zinková ochrana by sa mala po zváraní opraviť.

Dá sa výstuž po galvanizácii ohnúť?

Môže sa ohýbať, keď je operácia ohýbania kompatibilná s triedou tyče, priemerom a požiadavkami projektu. Pre rozsiahlu výrobu je vhodnejšie potvrdiť plán ohýbania pred galvanizáciou a skontrolovať povlak po ohnutí.

Stačí 85 μm zinkový povlak pre pobrežné projekty?

Nie nevyhnutne. Expozícia pobrežia a mora môže vyžadovať vyššiu špecifikáciu zinku. Môže sa diskutovať o nátere až do 275 μm spolu s betónovým krytom a celkovým návrhom ochrany proti korózii projektu.

Aký je rozdiel medzi HRB400E a HRB500E?

Hlavným rozdielom je špecifikovaná úroveň pevnosti. HRB400E má úroveň medze klzu aspoň 400 MPa, zatiaľ čo HRB500E má úroveň medze klzu aspoň 500 MPa. Označenie E je spojené s ďalšími požiadavkami relevantnými pre seizmické aplikácie.

Je možné dodať pozinkovanú výstuž v vlastných dĺžkach?

áno. Štandardné dĺžky sú 9 m a 12 m, pričom fixné dĺžky od 6–15 m je možné prediskutovať podľa harmonogramu projektu a požiadaviek na dopravu.

Aké dokumenty možno poskytnúť pre inžiniersku alebo exportnú zákazku?

Materiálové certifikáty, záznamy o kontrole výrobkov, dokumentácia o kontrole zinkovania, baliace listy a iné dohodnuté exportné alebo projektové dokumenty môžu byť pripravené podľa špecifikácie nákupu.
