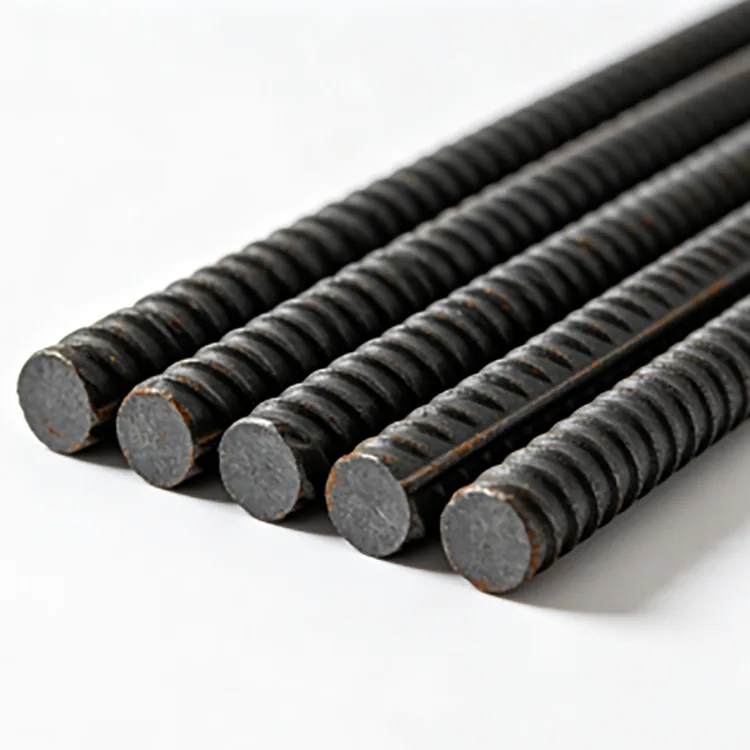

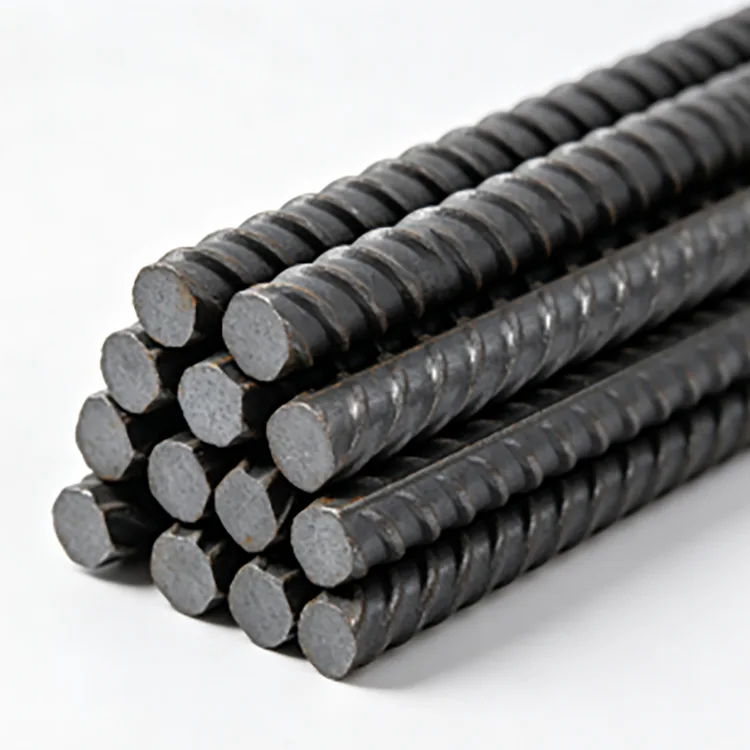

Oceľová výstuž valcovaná za tepla je rebrovaná výstužná tyč vyrobená zahriatím oceľových predvalkov a ich prechodom cez viaceré valcovacie stolice. Proces valcovania vytvára požadovaný priemer a vzor rebier v jednej súvislej sekcii.

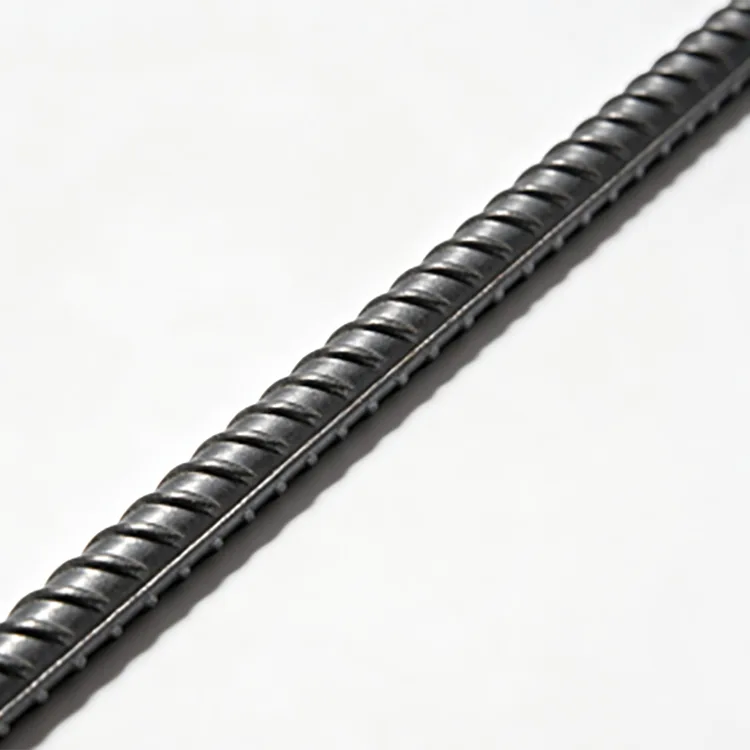

Rebrá zabezpečujú mechanické spojenie s betónom a pomáhajú prenášať sily medzi oceľou a betónom. Výber výstuže preto závisí od špecifikovanej triedy, priemeru, ťažnosti, geometrie rebra, dĺžky a príslušnej normy.
Rongheng dodáva oceľovú výstuž HRB400, HRB400E, HRB500 a HRB500E valcovanú za tepla v priemeroch od Φ6 do Φ40 mm. Štandardné dĺžky sú 9 m a 12 m, pri zákazkových dĺžkach od 6 do 15 m a dohodnutá výroba je k dispozícii pre projektové objednávky.
| Položka | Špecifikácia |
|---|---|
| Produkt | Oceľová výstuž valcovaná za tepla |
| Typ produktu | Rebrovaná výstužná tyč valcovaná za tepla |
| známky | HRB400, HRB400E, HRB500, HRB500E |
| Priemer | Φ6, Φ8, Φ10, Φ12, Φ14, Φ16, Φ18, Φ20, Φ22, Φ25, Φ28, Φ32, Φ40 mm |
| Štandardná dĺžka | 9 m, 12 m |
| Vlastná dĺžka | 6-15 m |
| Malý prívod cievky | Dostupné pre vhodné výrobky s malým priemerom |
| Povrch | Váhy valcované za tepla, nepotiahnuté |
| Hlavný štandard | GB 1499,2-2024 |
| Spracovanie | Rezanie, ohýbanie, závitovanie, tvarovanie strmeňov a iná dohodnutá výroba |
Štyri triedy pokrývajú dve úrovne nominálnej pevnosti. Triedy E majú dodatočné požiadavky na seizmické aplikácie.
| stupňa | Medza klzu | Pevnosť v ťahu | Predĺženie po zlomenine |
|---|---|---|---|
| HRB400 / HRB400E | ≥400 MPa | ≥540 MPa | ≥16 % |
| HRB500 / HRB500E | ≥500 MPa | ≥630 MPa | ≥ 15 % |
HRB400 sa bežne používa pre všeobecné železobetónové konštrukcie. HRB400E je špecifikovaný tam, kde sa vyžaduje seizmická výstuž. HRB500 a HRB500E poskytujú vyššiu nominálnu pevnosť tam, kde to vyžaduje konštrukčný návrh.
HRB400 a HRB400E majú rovnakú nominálnu úroveň medze klzu, ale HRB400E má dodatočné seizmické požiadavky. Požadovaná trieda by sa mala riadiť konštrukčnými výkresmi a platným konštrukčným kódom.
Výrobný proces začína oceľovými predvalkami a tvorí hotovú tyč riadeným valcovaním:
Oceľový predvalok → ohrievanie → hrubé valcovanie → medzivalcovanie → dokončovacie valcovanie → tvarovanie rebier → riadené chladenie → vyrovnávanie / rezanie → kontrola → viazanie
Valivé priechody určujú priemer tyče a geometriu rebier. Riadené chladenie po valcovaní pomáha dosiahnuť požadované mechanické vlastnosti.
| Priemer | Bežné použitie |
|---|---|
| Φ6–Φ12 mm | Strmene, dosky, sekundárna výstuž a menšie konštrukčné prvky |
| Φ14–Φ25 mm | Hlavná výstuž pre nosníky, stĺpy, dosky a základy |
| Φ28–Φ40 mm | Ťažké základy a silne zaťažené konštrukčné prvky |
Sú to skôr bežné nákupné referencie než pravidlá konštrukčného návrhu. Požadovaný priemer závisí od plánu výstuže, plochy ocele, rozstupu, betónového prvku a statického výpočtu.
Oceľová výstuž valcovaná za tepla sa používa na vystuženie betónových konštrukcií v stavebných, priemyselných a infraštruktúrnych projektoch.
Výstuž základov je určená skôr konštrukčným návrhom než samotnou hrúbkou betónu. Zaťaženie, pôdne podmienky, geometria základov, rozstup prútov, kryt betónu a dĺžka vývoja – to všetko ovplyvňuje usporiadanie výstuže.
Výstuž Φ28–Φ40 mm môže byť špecifikovaná pre silne zaťažené základy a konštrukčné prvky, zatiaľ čo menšie priemery sa bežne používajú pre sekundárne vystuženie a strmene. Základy zariadení môžu tiež vyžadovať zváženie sústredeného zaťaženia a vibrácií.
Výstuž môže byť dodaná v štandardných priamych dĺžkach alebo vyrobená podľa plánu výstuže.
Pri projektových objednávkach môžu zákazníci pred výrobou poskytnúť plán ohýbania tyče, zoznam nárezov alebo výrobné výkresy. Požadované dĺžky a tvary je potom možné pripraviť podľa schváleného harmonogramu.
Výstuž možno použiť v zváraných zostavách výstuže, ak to dovoľuje trieda ocele, postup zvárania a požiadavky projektu.
Zváranie by sa malo pred výrobou skontrolovať podľa triedy materiálu, postupu zvárania a príslušných konštrukčných požiadaviek. Preplátované spoje, mechanické spojky a zvárané spoje sú rôzne spôsoby pripojenia a mali by sa riadiť konštrukčným návrhom.
Oceľová výstuž valcovaná za tepla sa dodáva bez antikorózneho náteru. Jeho tmavý povrch je bežne pokrytý okujemi z valcovacej stolice za tepla, čo sa líši od aktívnej červenohnedej hrdze.
Mali by sa zvážiť aj podmienky skladovania. Dlhodobé vystavenie vlhkosti, stojatej vode alebo priamy kontakt so zemou môže pred inštaláciou viesť ku korózii.
Kontrola výstuže zahŕňa triedu ocele, rozmery, geometriu rebier a mechanické vlastnosti, ako aj stav povrchu a sledovateľnosť.
Materiálové certifikáty a dohodnuté inšpekčné záznamy je možné dodať s projektovými objednávkami. Ak to vyžaduje zmluva, je možné zabezpečiť aj kontrolu treťou stranou.
Výstuž sa bežne nakupuje podľa hmotnosti, ale inštaluje sa podľa priemeru, dĺžky a množstva jednotlivých tyčí.
Pri hromadných objednávkach by preto nákupný zoznam mal oddeľovať každý priemer a dĺžku namiesto uvádzania iba celkovej tonáže. Teoretickú jednotkovú hmotnosť je možné použiť pre materiálové plánovanie, pričom spôsob vysporiadania by mal byť dohodnutý v kúpnej zmluve.
Dodávateľský reťazec spoločnosti Rongheng sídli v Tianjin Daqiuzhuang a poskytuje prístup k dodávke výstuže, spracovaniu ocele a regionálnej logistike.
HRB400, HRB400E, HRB500 a HRB500E je možné usporiadať podľa špecifikovaného stupňa a požiadaviek projektu. K dispozícii sú štandardné dĺžky 9 m a 12 m, s prispôsobenými dĺžkami od 6 do 15 m pre vhodné projektové objednávky.

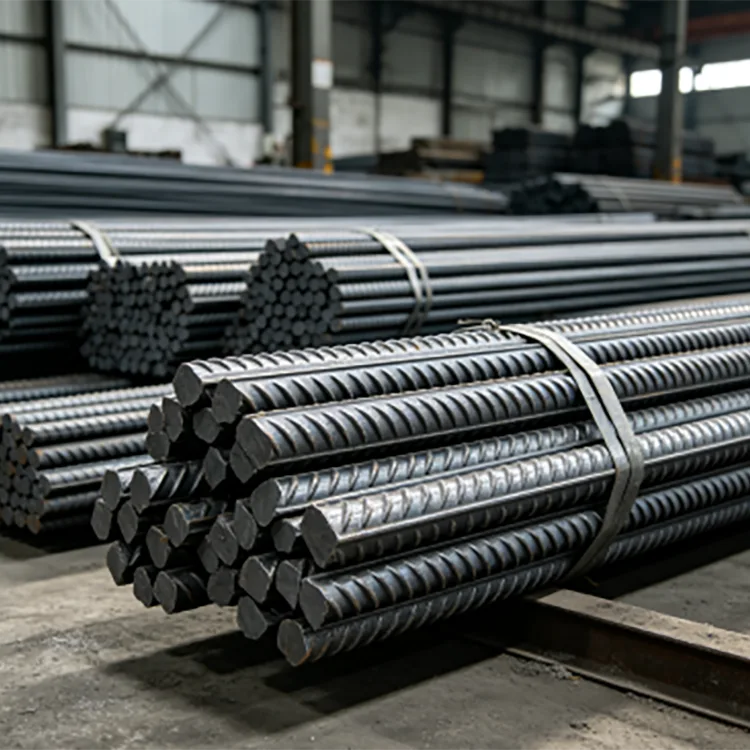

Pri exportných objednávkach môže byť výstuž zviazaná a pripravená na nakladanie kontajnerov a prepravu na dlhé vzdialenosti. Materiálové atesty a inšpekčné záznamy je možné dodať podľa kúpnej zmluvy.
Používa sa na vystuženie betónových konštrukcií, ako sú budovy, základy, mosty, cesty, tunely, priemyselné zariadenia a komunálna infraštruktúra.
Obidve majú nominálnu úroveň medze klzu 400 MPa, ale HRB400E má dodatočné požiadavky na seizmické aplikácie. Požadovaná trieda by sa mala riadiť konštrukčnými výkresmi a platným konštrukčným kódom.
HRB400 má nominálnu úroveň výnosu 400 MPa, zatiaľ čo HRB500 má nominálnu úroveň výnosu 500 MPa. Požadovaná trieda závisí od konštrukčného riešenia.
Dostupný rozsah je Φ6–Φ40 mm vrátane Φ6, Φ8, Φ10, Φ12, Φ14, Φ16, Φ18, Φ20, Φ22, Φ25, Φ28, Φ32 a Φ40 mm.
Štandardné dĺžky sú 9 m a 12 m. Vlastné dĺžky od 6–15 m je možné prediskutovať podľa požiadaviek projektu.
áno. Rezanie, ohýbanie, závitovanie, tvarovanie strmeňov a iná dohodnutá výroba môže byť usporiadaná podľa harmonogramu výstuže.
Tieto dve triedy by sa nemali považovať za automaticky zameniteľné. Ak projekt špecifikuje seizmickú triedu HRB400E, mala by sa dodať špecifikovaná trieda E.
Normálne je tmavý povrch okoviny valcovacej stolice za tepla. Toto by sa malo odlíšiť od aktívnej korózie, ktorá vo všeobecnosti vytvára viditeľnú červenohnedú hrdzu a môže spôsobiť stratu prierezu, keď je silná.
Môže sa zvárať pre vhodné triedy a aplikácie, keď postup zvárania spĺňa príslušné požiadavky projektu. Zvárateľnosť by mala byť potvrdená pred výrobou.
Výstuž by mala byť udržiavaná nad zemou, kde môže voda odtekať. Pred inštaláciou by sa malo zabrániť dlhodobému kontaktu so stojatou vodou, aby sa znížila korózia.
Výstužná tyč sa bežne uvádza a nakupuje v tonách, zatiaľ čo inštalácia je založená na priemere tyče, dĺžke a množstve. Spôsob úhrady by mal byť dohodnutý pred odoslaním.
Materiálové certifikáty a dohodnuté inšpekčné záznamy je možné dodať podľa požiadaviek projektu. V prípade potreby je možné zabezpečiť aj kontrolu treťou stranou.
