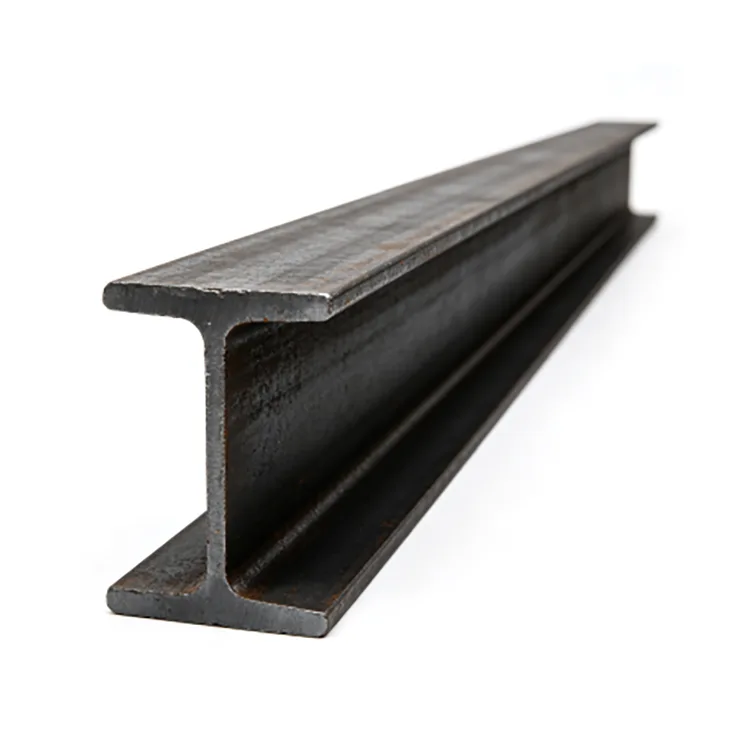

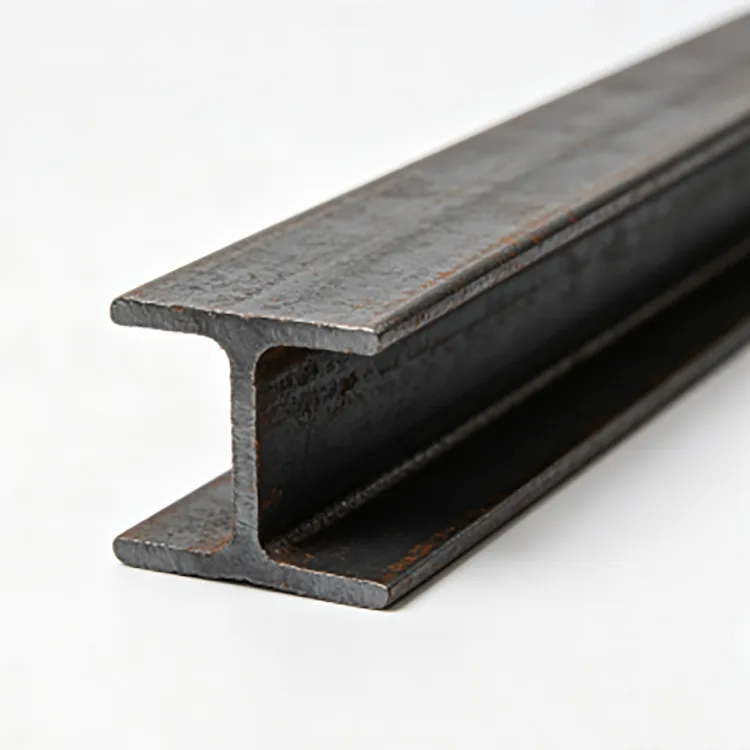

I-Beam valcovaný za tepla je profil z konštrukčnej ocele valcovaný za tepla s dvoma prírubami spojenými stredovou stenou. Sekcia je vytvorená priamo valcovaním pri vysokej teplote, a nie zváraním samostatných oceľových plátov dohromady.
Geometria v tvare I poskytuje odpor v ohybe cez príruby, zatiaľ čo stojina spája sekciu a prenáša šmykové sily. Bežne sa dodáva pre výrobné konštrukcie, plošiny, základne zariadení, potrubné regály a iné konštrukčné oceľové konštrukcie.
Rongheng dodáva Q235B a Q355B I-Beam valcovaný za tepla v bežných veľkostiach od 10# do 63#, so štandardnými dĺžkami 6 m, 9 m a 12 m. Rezanie s pevnou dĺžkou a iné spracovanie je možné usporiadať podľa požiadaviek projektu.
| Položka | Špecifikácia |
|---|---|
| Produkt | I-Beam valcovaný za tepla |
| Trieda ocele | Q235B, Q355B |
| Rozsah veľkostí | 10#–63# |
| Bežné typy | séria a/b |
| Štandardná dĺžka | 6 m / 9 m / 12 m |
| Strihanie s pevnou dĺžkou | K dispozícii |
| Povrch | Čierne valcované za tepla |
| Spracovanie | Rezanie, vŕtanie, úkosovanie, vyrovnávanie, odhrotovanie |
| Základná oceľ štandardná | GB/T 706-2016 |
| Iné normy | Je možné diskutovať o požiadavkách ASTM / EN |
| Formulár dodávky | Sklad alebo výroba podľa požiadavky |
Medzi bežne požadované sekcie patria 12.6#, 14#, 16#, 18#, 20a#, 25a# a 32a#. Presné rozmery sekcie, šírka pásnice, hrúbka steny a teoretická hmotnosť závisia od zvoleného označenia sekcie.
Správna veľkosť I Beam závisí skôr od konštrukčných požiadaviek než od samotnej ceny alebo dostupnosti. Pred výberom sekcie by sa malo zvážiť rozpätie, použité zaťaženie, stav podpery, rozstup, spôsob pripojenia a prípustné vychýlenie.
Väčšie rozpätie, sústredené zaťaženie zariadenia alebo väčšia vzdialenosť medzi podperami môžu vyžadovať väčšiu časť. Konštrukčný návrh môže tiež potrebovať zvážiť bočnú stabilitu a použiteľnosť okrem ohybu a šmyku.
Keď konštrukčný výkres už špecifikuje číslo nosníka, objednávka by sa mala riadiť špecifikovanou sekciou a nemala by umožniť náhradu len na základe podobných rozmerov alebo dostupných zásob.
Nosníky I a H nosníky majú rozdielnu geometriu prierezu a vlastnosti prierezu. Tradičné I nosníky majú vo všeobecnosti užšie príruby a naklonené vnútorné prírubové plochy, zatiaľ čo H nosníky majú všeobecne širšie príruby.
I nosníky sa bežne používajú ako ohýbacie prvky, zatiaľ čo H nosníky sa často vyberajú pre stĺpy a ťažšie konštrukčné rámy. Toto je len všeobecné rozlíšenie; skutočný prierez by mal byť určený konštrukčným návrhom.
I lúč by nemal byť nahradený lúčom H jednoducho preto, že tieto dve sekcie vyzerajú podobne alebo jedna je ľahšie dostupná.
Q235B sa bežne používa pre továrenské nosníky, plošiny, podpery zariadení a všeobecnú konštrukčnú výrobu, kde vybraná sekcia spĺňa požadované podmienky zaťaženia.
Q355B poskytuje vyššiu pevnosť materiálu a môže byť špecifikovaný pre ťažšie konštrukčné aplikácie, kde to vyžaduje konštrukcia.
Vyššia trieda ocele neznamená, že menšia časť je automaticky vhodná. Ak sa zmení trieda, aby sa znížila hmotnosť ocele, konštrukčný návrh by sa mal znova skontrolovať na pevnosť, priehyb a stabilitu.
Nosník sa vytvára priamo sériou operácií valcovania za tepla:
Oceľový predvalok → ohrev → hrubé valcovanie → medzivalcovanie → dokončovacie valcovanie → kalibrovanie → vyrovnávanie → rezanie → kontrola → viazanie
Postupnými valcovacími prechodmi sa vytvorí stojina a príruby a profil sa privedie na požadované rozmery. Po valcovaní sa nosník skontroluje na rozmery, priamosť a stav povrchu.
Tmavé okoviny, ktoré sa bežne vyskytujú na čiernej za tepla valcovanej oceli, sú výrobným povrchom vytvoreným počas valcovania a nemali by sa zamieňať s atmosférickou hrdzou.
Základná geometria rebra a príruby sa vyrába počas valcovania, takže zákazník dostane hotovú konštrukčnú časť namiesto samostatných dosiek, ktoré je potrebné vyrobiť do prvku v tvare I.
To zjednodušuje následné rezanie a výrobu a zabraňuje použitiu pozdĺžneho zvaru na vytvorenie základnej časti nosníka. Konzistentné valcované sekcie tiež uľahčujú koordináciu materiálových plánov a výrobných výkresov na dávkových projektoch.
I-nosník valcovaný za tepla sa používa hlavne tam, kde I-profil poskytuje vhodný konštrukčný ohybový člen.
Pri strojových aplikáciách by sa pri výbere nosníka malo brať do úvahy viac ako celková hmotnosť zariadenia. Rozpätie podpery, upevňovacie body, rozloženie zaťaženia, vibrácie a opakované zaťaženie môžu ovplyvniť požadovanú sekciu.
V prípade projektov dodávaných strojov sa na výrobu základne zariadení a podpery použili nosníky 14#–20# I.

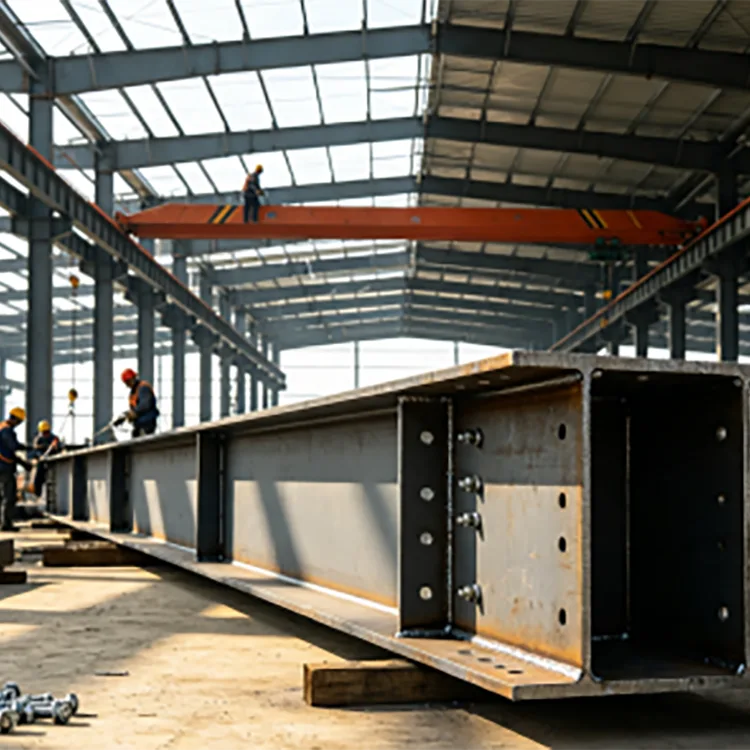

Pre továrenskú konštrukciu bolo dodaných 16#–25# nosníkov Q235B I pre nosníky súvisiace so strechou, prvky plošiny a nosné konštrukcie.
Konzistentné rozmery sekcií sú dôležité pre sériovú výrobu, pretože nosníky musia byť počas inštalácie zarovnané so spojovacími doskami a susednými konštrukčnými prvkami.

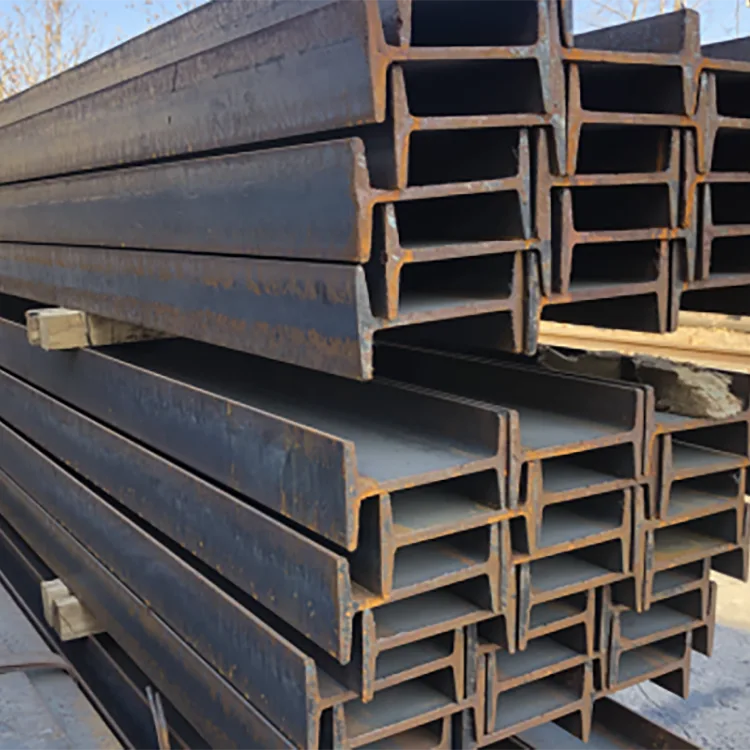

I-Beam valcovaný za tepla sa dodáva ako čierna oceľ valcovaná za tepla bez antikorózneho náteru.
Pre suché interiérové aplikácie je možné použiť čierny povrch, ak projekt nevyžaduje dodatočnú ochranu proti korózii. Pre exponované vonkajšie oceľové konštrukcie je možné špecifikovať náter, žiarové zinkovanie alebo iný vhodný náterový systém podľa prevádzkového prostredia.
Ak sa vyžaduje galvanizácia, rezanie, vŕtanie a iná výroba by mala byť prednostne dokončená pred procesom galvanizácie. Tým sa znižuje množstvo odkrytej ocele, ktorá by inak vyžadovala opravu po spracovaní.
Rongheng môže zabezpečiť spracovanie podľa výkresu projektu, vrátane:
Pri veľkých objednávkach môžu zákazníci pred výrobou poskytnúť zoznam nárezov a výrobné výkresy. To umožňuje zladiť dĺžky nosníkov a požiadavky na spracovanie s inštalačnými rozmermi.
Kontrola sa zameriava na triedu materiálu, označenie sekcie a hotové rozmery.
Materiálové certifikáty a dohodnuté inšpekčné záznamy je možné dodať podľa požiadaviek projektu. Ak je to uvedené v zmluve, je možné dohodnúť aj kontrolu treťou stranou.
Objednávky ocele je možné vysporiadať podľa skutočnej hmotnosti alebo teoretickej hmotnosti podľa kúpnej zmluvy.
Skutočná hmotnosť je založená na nameranej hmotnosti dodaného materiálu. Teoretická hmotnosť sa vypočíta z publikovanej jednotkovej hmotnosti vybraného úseku a jeho dodanej dĺžky.
Napríklad nosník s teoretickou jednotkovou hmotnosťou 20 kg/m a dĺžkou 12 m má teoretickú hmotnosť 240 kg.
Pri hromadných objednávkach by mal byť spôsob vysporiadania potvrdený pred výrobou a odoslaním.

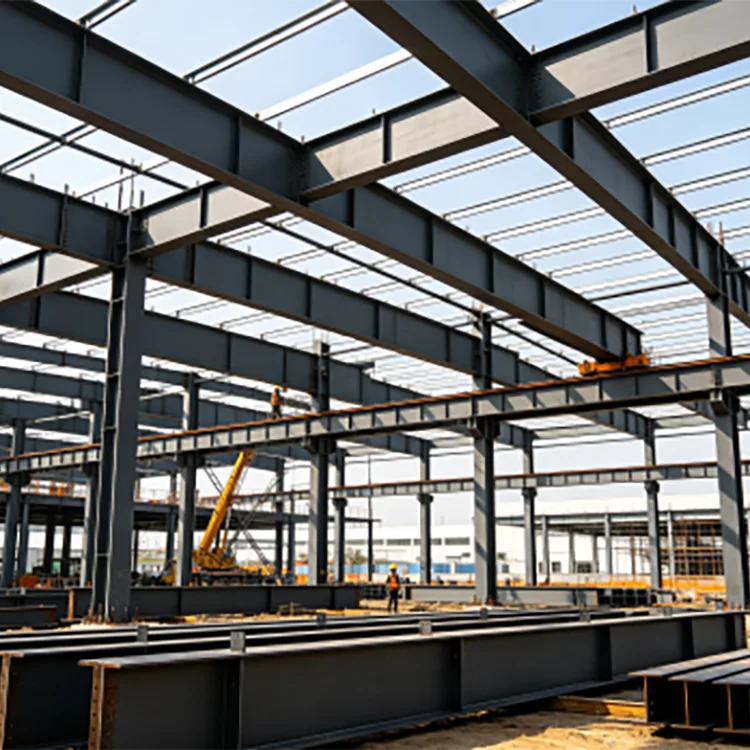

Projekt továrne v Severnej Číne používal 16#–25# Q235B I-Beam valcovaný za tepla pre strešné nosníky, plošiny a podporné konštrukcie. Materiál bol dodávaný v dávkach s kontrolou prierezov a rozmerov vykonanou pred výrobou.
Výrobca strojov použil 14#–20# I nosníky na základne zariadení a podporné konštrukcie. Nosníky boli narezané a vyrobené podľa požadovaných rozmerov podpery pred povrchovou úpravou.
Pre projekt infraštruktúry v juhovýchodnej Ázii boli dodané nosníky Q355B I na rámovanie závodu a nosné konštrukcie rúr. Objednávka zahŕňala triedenie, zosilnenie zväzkov a exportnú dokumentáciu pre kontajnerovú prepravu.

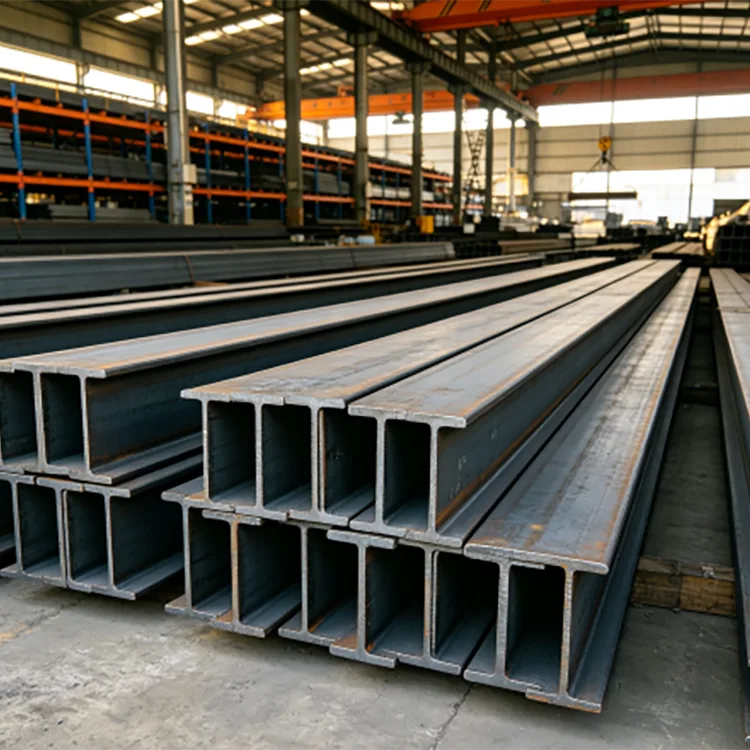

Dodávateľský reťazec spoločnosti Rongheng má sídlo v Tianjin Daqiuzhuang s prístupom k profilovej oceli valcovanej za tepla, skladovaniu, spracovaniu a exportnej logistike.
Časti I Beam od 10# do 63# môžu byť usporiadané podľa zásob a dopytu projektu. Q235B a Q355B sú k dispozícii pre rôzne konštrukčné požiadavky, zatiaľ čo rezanie s pevnou dĺžkou a dohodnuté spracovanie je možné koordinovať pred odoslaním.
V prípade zahraničných objednávok je možné koordinovať aj triedenie materiálu, zväzovanie, nakladanie kontajnerov a exportnú dokumentáciu podľa požiadaviek na prepravu.
Bežne sa používa na továrenské nosníky, strešné a plošinové konštrukcie, základne zariadení, potrubné regály, skladové konštrukcie a iné konštrukčné oceľové konštrukcie.
Nie. Ich geometria príruby a vlastnosti prierezu sú odlišné. I nosník by nemal byť nahradený H nosníkom bez kontroly konštrukčných požiadaviek.
Ani jedno nie je všeobecne lepšie. Príslušný prierez závisí od rozpätia, zaťaženia, vlastností prierezu, podmienok podpory a konštrukčného návrhu.
Q235B a Q355B sú hlavné dodávané triedy. Iné stupne možno prediskutovať, ak to projekt vyžaduje.
Bežný rozsah veľkostí je 10#–63# vrátane sekcií série a / b. Presné rozmery a teoretická jednotková hmotnosť závisia od zvoleného označenia sekcie.
áno. Štandardné dĺžky zahŕňajú 6 m, 9 m a 12 m, rezanie s pevnou dĺžkou je možné dohodnúť podľa požiadaviek projektu.
áno. Vŕtanie, rezanie, úkosovanie, vyrovnávanie a odhrotovanie je možné usporiadať podľa výkresov a dohodnutých požiadaviek na spracovanie.
áno. Nosník môže byť najprv vyrobený a potom žiarovo pozinkovaný, keď je potrebná dodatočná ochrana proti korózii pre vonkajšie alebo vlhké prostredie.
Nie automaticky. Zmena triedy ocele by sa mala kontrolovať vzhľadom na konštrukčné zaťaženie, veľkosť prierezu a konštrukčné požiadavky.
Teoretická váha sa zvyčajne vypočíta z publikovanej jednotkovej hmotnosti vybraného úseku vynásobenej jeho dĺžkou. Ak je to uvedené v zmluve, možno použiť aj zúčtovanie skutočnej hmotnosti.
Materiálové certifikáty a dohodnuté inšpekčné záznamy je možné dodať podľa požiadaviek projektu. V prípade potreby je možné zabezpečiť aj kontrolu treťou stranou.
áno. Dodávka profilovej ocele, rezanie s pevnou dĺžkou, dohodnuté spracovanie, zväzovanie, inšpekčná dokumentácia, nakladanie kontajnerov a exportná dokumentácia môžu byť koordinované pre medzinárodné objednávky.
