RonghengzásobyU-kanál tvarovaný za studenaoceľové profily pre podpery priemyselných zariadení, konštrukčné rámy, podpery rúr, zabudované komponenty a iné aplikácie na výrobu ocele. Tieto sekcie v tvare U, vyrobené progresívnym tvarovaním oceľového pásu pri izbovej teplote, ponúkajú praktickú kombináciu riadenej geometrie, efektívneho využitia materiálu a prispôsobiteľných rozmerov pre projekty, ktoré vyžadujú spoľahlivé oceľové komponenty pripravené na inštaláciu.

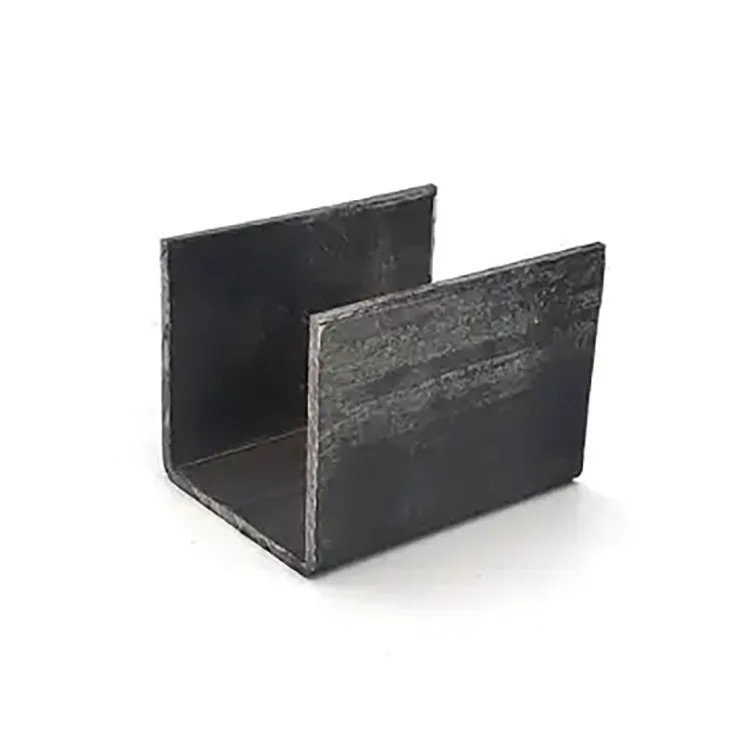

U-Channel tvarovaný za studena je oceľový profil vyrobený ohýbaním oceľového pásu pri izbovej teplote do prierezu v tvare U. Vďaka svojej otvorenej geometrii je vhodný pre základne zariadení, vodiace konštrukcie, nosné rámy, kryty a rôzne vyrobené zostavy. V porovnaní s ťažšími konvenčnými profilmi môžu profily tvarované za studena poskytnúť užitočnú rovnováhu medzi pevnosťou a hmotnosťou, ak sú správne navrhnuté pre ich zamýšľané zaťaženie. Rongheng ponúka možnosti ocele Q235B a Q355B, veľkosti profilov U80–U300, hrúbky 0,8–3,0 mm a štandardné dĺžky 6, 9 alebo 12 metrov, v závislosti od špecifikácií produktu. Táto príručka vysvetľuje výrobné metódy, praktické výhody, aplikácie, technické špecifikácie, úvahy o nákupe a požiadavky na údržbu, aby pomohla kupujúcim vybrať ten správny oceľový kanál pre ich projekty.
1. Čo je U-kanál tvarovaný za studena?
2. Ako sa vyrába U-kanál tvarovaný za studena?
4. Kde sa používa U-kanál tvarovaný za studena?
5. Ktoré technické špecifikácie sú najdôležitejšie?
6. Za studena tvarovaná U-kanálová oceľ vs. za tepla valcovaná kanálová oceľ
7. Ako si vybrať správny U-kanál
U-Channel tvarovaný za studena je otvorený oceľový profil so stredovým mostíkom a dvoma prírubami, ktoré sa rozprestierajú v rovnakom smere. Táto konfigurácia vytvára profil v tvare U, ktorý možno integrovať do nosných konštrukcií, montážnych zostáv, rámov zariadení a iných vyrobených komponentov.
Na rozdiel od profilovej ocele valcovanej za tepla, ktorá získava svoj tvar valcovaním pri vysokej teplote, sa za studena tvarovaný U-kanál vyrába postupným ohýbaním oceľového pásu pri izbovej teplote. Táto výrobná metóda umožňuje prispôsobenie rozmerov profilu a geometrie príruby špecifickým aplikáciám.
Kanály tvarované za studena sú obzvlášť užitočné, keď projekt vyžaduje relatívne ľahké oceľové komponenty, opakovateľné rozmery a jednoduchú výrobu. Ich výkon závisí od triedy ocele, hrúbky, geometrie prierezu, konštrukcie spojenia a aplikovaného zaťaženia. Výber vhodného profilu si preto vyžaduje viac ako len porovnávanie jeho vonkajších rozmerov.
Rongheng poskytuje oceľové profily tvarované za studena pre priemyselné a konštrukčné aplikácie so štandardnými a prispôsobenými možnosťami podľa požiadaviek projektu. Kupujúci si môžu prezrieť informácie o produkte U-Channel formovaného za studena, aby mohli posúdiť dostupné špecifikácie a služby spracovania.
Výrobný proces je navrhnutý tak, aby premenil plochý oceľový pás na konzistentný profil s otvoreným prierezom. V závislosti od výrobnej linky a požiadaviek zákazky hlavné fázy zvyčajne zahŕňajú prípravu materiálu, tvarovanie, kontrolu rozmerov a dokončovacie operácie.
Výroba začína oceľovým pásom vybraným podľa požadovanej triedy, hrúbky, mechanických vlastností a použitia. Rongheng uvádza Q235B a Q355B medzi svojimi dostupnými materiálovými možnosťami pre tento sortiment.
Príslušná trieda by mala byť potvrdená podľa platnej konštrukčnej normy a projektových špecifikácií, a nie vybraná len na základe menovitej pevnosti.
Oceľový pás prechádza sledom tvarovacích valcov, ktoré postupne vytvárajú stredovú pásku a príruby. Progresívne tvarovanie rozdeľuje deformáciu do niekoľkých etáp, čím pomáha stanoviť požadovanú geometriu prierezu.
Zarovnanie valcov, konzistencia materiálu a stav nástrojov môžu ovplyvniť priamosť, uhly prírub a rovnomernosť rozmerov.
Po vytvorení požadovaného profilu je možné ho narezať na určené dĺžky. V závislosti od objednávky môže dodatočné spracovanie zahŕňať vopred vyrazené otvory, štrbiny a iné prispôsobené rozmery určené na zjednodušenie inštalácie.
Hotové časti by sa mali kontrolovať podľa dohodnutých špecifikácií. Príslušné kontrolné body môžu zahŕňať rozmery pásu, rozmery prírub, hrúbku, dĺžku, priamosť a stav viditeľného povrchu.
Pred výrobou si overte u dodávateľa príslušný kontrolný plán a dokumentáciu, najmä v prípade projektov s prísnymi rozmerovými toleranciami alebo požiadavkami na štrukturálnu zhodu.
Tvárnenie za studena umožňuje výrobcom vyrábať profily z oceľových pásov bez použitia rovnakej cesty tvárnenia za tepla ako bežné kanály valcované za tepla. Pre aplikácie, kde konštrukcia umožňuje relatívne tenké rezy, môže tento prístup znížiť hmotnosť komponentov a spotrebu materiálu.
Tenšia oceľ však nie je automaticky ekonomickejšia. Konečný návrh musí zohľadňovať nosnosť, miestne vybočenie, priehyb, pevnosť spojenia a požadovanú životnosť.
Progresívne valcovanie podporuje opakovateľné rozmery prierezu počas výrobných sérií. Konzistencia je dôležitá, keď sa viaceré kanály musia zarovnať s konzolami, upevňovacími prvkami, montážnymi doskami alebo inými oceľovými komponentmi.
Pre dodávateľov výroby môže rozmerová konzistentnosť znížiť ťažkosti s montážou a zbytočné úpravy počas montáže.
Otvorený profil v tvare U poskytuje prístupné plochy na umiestnenie a pripojenie. V závislosti od prevedenia môže byť rezaný, vŕtaný, dierovaný alebo zabudovaný do zváraných zostáv.
Vopred narezané dĺžky a presne umiestnené otvory môžu tiež znížiť niektoré sekundárne spracovanie na mieste inštalácie za predpokladu, že výrobné detaily boli potvrdené pred výrobou.
Priemyselné projekty zriedka zdieľajú rovnaké rozmerové požiadavky. Prispôsobené dĺžky, polohy otvorov, štrbiny a neštandardné rozmery môžu pomôcť prispôsobiť kanál ku konkrétnemu podpornému rámu alebo zostave zariadenia.
Kupujúci by mali poskytnúť technické výkresy alebo jasné špecifikácie rozmerov, aby sa zabezpečilo, že dodaná časť zodpovedá zamýšľanej inštalácii.
Oceľ tvarovaná za studena môže ponúknuť efektívnu rovnováhu medzi pevnosťou a hmotnosťou, ak je jej geometria a hrúbka vhodná pre zamýšľané zaťaženie. Konečný konštrukčný výkon závisí nielen od triedy ocele: hĺbka rebra, šírka príruby, hrúbka, nepodporovaná dĺžka, vystuženie a detaily spojenia.
Pri nosných aplikáciách by mali inžinieri overiť sekciu pomocou príslušnej konštrukčnej normy, a nie spoliehať sa na všeobecné popisy produktov.
Vďaka otvorenému profilu je U-kanál tvarovaný za studena vhodný pre širokú škálu vnútorných priemyselných a výrobných aplikácií.
Pre vonkajšie inštalácie, vlhké prostredie alebo miesta vystavené korozívnym látkam by kupujúci mali posúdiť potrebu galvanizácie, náteru alebo iného vhodného systému ochrany proti korózii. Nenatieraný úsek tvarovaný za studena by sa nemal automaticky považovať za vhodný na dlhodobé vonkajšie vystavenie.
Výber správneho U-kanálu vyžaduje jasné pochopenie dostupného rozsahu profilov a skutočných pracovných podmienok. Uvedené informácie o produkte spoločnosti Rongheng poskytujú nasledujúce referenčné špecifikácie.
| Položka špecifikácie | Dostupná možnosť | Zváženie nákupu |
|---|---|---|
| Veľkosť profilu | U80 – U300 | Potvrďte presnú hĺbku pásu, rozmery príruby a výkres rezu. |
| Trieda ocele | Q235B, Q355B | Prispôsobte triedu konštrukčnému zaťaženiu a platným normám. |
| Hrúbka steny | 0,8–3,0 mm | Skontrolujte požiadavky na zaťaženie, miestne vybočenie a výkon pripojenia. |
| Štandardná dĺžka | 6 m, 9 m alebo 12 m | Vyberte dĺžky, ktoré zodpovedajú prepravným a inštalačným plánom. |
| Rezacia služba | K dispozícii je prispôsobené rezanie | Potvrďte hotovú dĺžku a rozmerovú toleranciu. |
| Spracovanie otvorov | K dispozícii sú preddierované otvory a štrbiny | Poskytnite výkresy priemeru otvoru, rozstupu a polohy. |
| Neštandardné rozmery | Je možné diskutovať o prispôsobených požiadavkách | Potvrďte realizovateľnosť, nástroje, náklady a dodaciu lehotu. |
| Povrchová ochrana | Potvrďte požadovanú povrchovú úpravu u dodávateľa | Zvážte vlhkosť, vystavenie korózii a potreby údržby. |
Dôležité:Tieto špecifikácie sú referenciou pre výber produktu, nie náhradou za špecifický technický list projektu. Presné rozmery sekcie, tolerancie, materiálové certifikáty, povrchovú úpravu a príslušné normy si overte v nákupnej dokumentácii.
Za studena tvarované aj za tepla valcované kanálové sekcie majú praktickú úlohu pri výrobe ocele. Najlepšia voľba závisí od konštrukčných požiadaviek, dostupných rozmerov, výrobných tolerancií a nákladov na projekt.
| Porovnávací faktor | U-kanál tvarovaný za studena | Za tepla valcovaná kanálová oceľ |
|---|---|---|
| Spôsob výroby | Oceľový pás sa postupne vytvára pri izbovej teplote | Oceľ tvarovaná procesom valcovania za tepla |
| Typický dizajn sekcie | Často sa hodí pre relatívne tenkostenné, ľahké profily | Bežne dostupné v konvenčných konštrukčných kanálových sekciách |
| Rozmerové prispôsobenie | Geometriu a spracovanie profilu je možné prispôsobiť špecifikovaným požiadavkám | Výber sa vo všeobecnosti riadi dostupnými rozsahmi valcovaných profilov s dodatočnou výrobou podľa potreby |
| Úvahy o hmotnosti | Môže znížiť hmotnosť tam, kde dizajn umožňuje tenšie časti | Často sa vyberá pre ťažšie konštrukčné aplikácie vyžadujúce vhodné vlastnosti profilu |
| Typické použitia | Podpery zariadení, rámy, vodidlá a výroba z ľahkej ocele | Konštrukčné rámy, podpery a aplikácie vyžadujúce vhodné ťažšie profily |
| Požiadavky na dizajn | Skontrolujte miestne vybočenie, priehyb, spoje a vlastnosti prierezu | Skontrolujte vlastnosti sekcie, zaťaženie, pripojenia a príslušné konštrukčné normy |
Ani jeden spôsob výroby nie je univerzálne lepší. Profily tvarované za studena môžu byť výhodné pre ľahké aplikácie a zákazkovú výrobu, zatiaľ čo kanály valcované za tepla môžu byť vhodnejšie pre projekty vyžadujúce ťažšie profily. Inžinieri by mali pred konečným rozhodnutím porovnať skutočné vlastnosti sekcie a overenú projektovú kapacitu.
Spoľahlivé rozhodnutie o nákupe začína aplikáciou a nie samotným názvom produktu. Nasledujúce kroky môžu pomôcť projektovým manažérom, inžinierom a tímom obstarávania definovať ich požiadavky.
Identifikujte zaťaženia, nepodporované rozpätie, podmienky podpory, usporiadanie pripojenia a očakávané servisné prostredie. V prípade konštrukčných aplikácií poskytnite tieto podrobnosti zodpovednému inžinierovi, aby bolo možné príslušne vybrať a overiť sekciu.
Zadajte hĺbku pásu, šírku obruby, hrúbku materiálu, uhol obruby a akékoľvek ďalšie geometrické požiadavky. Samotný štítok veľkosti sekcie nemusí popisovať každý rozmer potrebný na presnú výrobu.
Q235B a Q355B sú dostupné možnosti uvedené pre rad U-kanálov tvarovaných za studena Rongheng. Vhodnú triedu je potrebné zvoliť podľa konštrukčného výpočtu, platnej materiálovej normy a projektovej dokumentácie.
Pred zadaním objednávky určite požadované dĺžky, umiestnenie otvorov, štrbín a ďalšie podrobnosti o spracovaní. Kompletné výkresy pomáhajú redukovať úpravy na mieste a zabraňujú nesúladu medzi dodanými profilmi a inštalačnými komponentmi.
Tímy obstarávania by mali posúdiť celkové náklady vrátane:
Tento prístup pomáha kupujúcim porovnávať cenové ponuky na konzistentnom základe a identifikovať najvhodnejšiu možnosť pre projekt.
Kvalita produktu ovplyvňuje efektivitu inštalácie, konštrukčný výkon a dlhodobú spoľahlivosť vyrobených zostáv. Kupujúci by mali stanoviť jasné požiadavky na kontrolu pred začatím výroby.
Overte hĺbku pásu, šírku, hrúbku, celkovú dĺžku, priamosť a ďalšie kritické rozmery podľa schváleného výkresu. Pre komponenty používané v zostavách je dôležitá najmä rozmerová kompatibilita.
Potvrďte triedu ocele a vyžiadajte si príslušnú materiálovú dokumentáciu, ak to projekt vyžaduje. Identifikácia a sledovateľnosť materiálu môže byť dôležitá pre regulované alebo nosné aplikácie.
Skontrolujte profil, či nevykazuje viditeľné poškodenie, deformáciu a podmienky, ktoré by mohli narúšať výrobu alebo náter. Ak je špecifikovaná ochrana proti korózii, potvrďte typ náteru a príslušné kontrolné kritériá.
Pri náročných konštrukčných aplikáciách by mala kontrola a preberanie zodpovedať špecifikácii projektu a platným technickým normám. Požiadavky na údržbu by mali odrážať aktuálne prevádzkové prostredie a zvolený systém ochrany povrchu.
Za studena tvarovaný U-kanál sa vyrába progresívnym ohýbaním oceľového pásu pri izbovej teplote, zatiaľ čo bežná za tepla valcovaná kanálová oceľ sa tvaruje valcovaním za tepla. Časti tvarované za studena sa často používajú pre ľahké profily a zákazkovú výrobu, zatiaľ čo kanály valcované za tepla sa bežne vyberajú pre ťažšie konštrukčné aplikácie. Vhodná voľba závisí od požadovaných rozmerov, vlastností prierezu a návrhového zaťaženia.
Rongheng uvádza Q235B a Q355B ako dostupné materiálové možnosti pre svoj sortiment U-kanálov tvarovaných za studena. Kupujúci by si mali pred objednávkou potvrdiť požadovanú triedu, mechanické vlastnosti, materiálovú dokumentáciu a príslušné normy.
áno. Uvedené možnosti zahŕňajú prispôsobené rezanie, preddierované otvory, štrbiny a neštandardné rozmery podliehajúce potvrdeniu. Kupujúci by mali poskytnúť podrobné výkresy, rozmery, množstvá a požiadavky na spracovanie, aby dodávateľ mohol posúdiť realizovateľnosť a podrobnosti ponuky.
Môže byť použitý vonku, ak materiál, konštrukčné riešenie a systém ochrany proti korózii sú vhodné pre životné prostredie. Oceľ bez povrchovej úpravy môže vyžadovať dodatočnú ochranu proti vlhkosti a korózii. Kupujúci by si mali u dodávateľa potvrdiť dostupnú povrchovú úpravu a predpokladané servisné podmienky.
Výber závisí od použitého zaťaženia, rozpätia, podmienok podpery, konštrukcie spojenia, triedy ocele a príslušných konštrukčných požiadaviek. Pre nosné aplikácie by mal kvalifikovaný inžinier overiť vlastnosti sekcie a nosnosť konštrukcie. Rongheng môže skontrolovať špecifikované rozmery a informácie o projekte, aby pomohol identifikovať vhodné možnosti produktu.
Uveďte požadovanú veľkosť profilu, rozmery rebier a prírub, hrúbku, triedu ocele, dĺžku, množstvo, povrchovú úpravu a akékoľvek požiadavky na otvory alebo drážky. Pri stavebných projektoch zahrňte príslušné výkresy, zamýšľanú aplikáciu a technické normy. Tieto podrobnosti pomáhajú dodávateľovi pripraviť presnejšiu cenovú ponuku a návrh dodávky.
U-Channel tvarovaný za studena je praktický oceľový profil pre podpery zariadení, priemyselné rámy, vodiace konštrukcie, zabudované komponenty a iné výrobné aplikácie, kde záleží na geometrii sekcií, efektívnosti materiálu a kompatibilite inštalácie. Výber správneho produktu si vyžaduje starostlivé zváženie triedy ocele, hrúbky, rozmerov profilu, aplikovaného zaťaženia, vystavenia korózii a požiadaviek na spracovanie. Rongheng ponúka možnosti Q235B a Q355B, veľkosti profilov U80–U300 a prispôsobené služby spracovania podľa potvrdených špecifikácií. Ak získavate oceľové kanály pre priemyselný projekt, montáž zariadenia alebo požiadavku na prispôsobenú výrobu,kontaktujte násprediskutovať vaše výkresy, technické požiadavky, množstvo objednávky a očakávania doručenia. Jasne definovaná špecifikácia je prvým krokom k spoľahlivému a nákladovo efektívnemu riešeniu dodávky ocele.
-
