Zhrnutie článku: A I-nosník valcovaný za teplaje široko používaný profil z konštrukčnej ocele navrhnutý tak, aby poskytoval praktickú odolnosť v ohybe a spoľahlivú podporu pre priemyselné budovy, základne zariadení, plošiny a stojany na potrubia. Pochopenie geometrie prierezu, triedy ocele, rozmerov, výrobného procesu a povrchovej ochrany pomáha inžinierom a nákupným tímom vybrať ten správny produkt pre ich aplikácie.Ronghengdodáva za tepla valcované I-nosníky v triedach Q235B a Q355B, s bežnými veľkosťami od 10# do 63# a štandardnými dĺžkami 6 m, 9 m a 12 m. Táto príručka vysvetľuje, ako vyhodnotiť špecifikácie, porovnať možnosti materiálov a pripraviť presnejší plán obstarávania ocele.

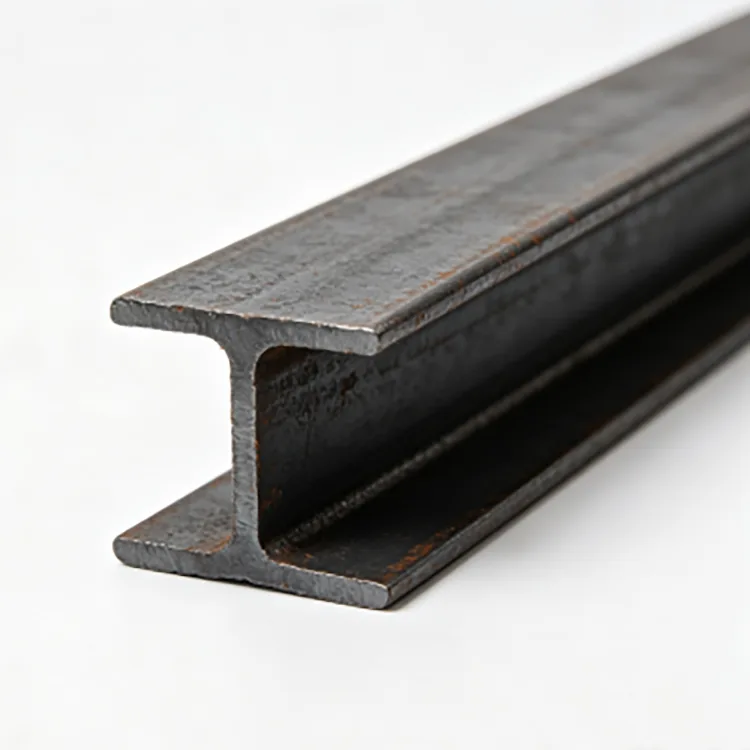

Za tepla valcovaný I-nosník je konštrukčný oceľový profil vyrobený valcovaním zahriatej ocele cez sériu tvarovacích priechodov. Jeho prierez pozostáva z dvoch horizontálnych pásníc spojených zvislou stojinou, čím vytvára rozpoznateľný profil v tvare I. Táto geometria efektívne rozdeľuje materiál na odolnosť proti ohybu, vďaka čomu je sekcia vhodná pre mnohé nosné aplikácie.
Na rozdiel od vyrobeného nosníka zostaveného zo samostatných oceľových plechov, štandardný I-nosník valcovaný za tepla získava svoj základný tvar prierezu priamo počas procesu valcovania. To znižuje potrebu výroby základného prierezu pozdĺžnym zváraním dosiek a poskytuje štandardizovaný profil pre následnú výrobu.
Rongheng dodáva produkty I-Beam valcované za tepla v triedach Q235B a Q355B. Dostupný sortiment zahŕňa bežné čínske štandardné veľkosti od 10# do 63#, s rezaním s pevnou dĺžkou a dodatočným spracovaním dostupným podľa potvrdených požiadaviek projektu.
Rebro primárne spája príruby a prispieva k odolnosti v šmyku, zatiaľ čo príruby poskytujú veľkú časť odolnosti profilu v ohybe. Skutočný výkon však závisí od úplných prierezových vlastností, triedy ocele, podmienok podpery, vzoru zaťaženia a konštrukčného návrhu.
Valcovanie za tepla tvaruje oceľ pri zvýšených teplotách, čo umožňuje, aby materiál prechádzal formovacími valcami ľahšie ako pri izbovej teplote. Pre I-nosník postupné valcovacie operácie vytvárajú stojinu a príruby a privedú sekciu k jej špecifikovaným rozmerom.
Typická výrobná sekvencia zahŕňa nasledujúce fázy:
Presné výrobné a kontrolné opatrenia závisia od výrobného zariadenia a príslušnej výrobnej normy. Pre kupujúcich je základným bodom overenie, či hotový nosník spĺňa dohodnuté požiadavky na rozmery prierezu, triedu materiálu, dĺžku a stav povrchu.
Výber za tepla valcovaného I-nosníka vyžaduje viac než len identifikáciu nominálnej veľkosti. Kupujúci by si mali pred zadaním objednávky potvrdiť označenie sekcie, triedu ocele, rozmerový štandard, dĺžku, požiadavky na spracovanie a dodacie podmienky.
Nasledujúca tabuľka sumarizuje hlavné informácie o dodávkach publikované pre rad I-nosníkov Rongheng valcovaných za tepla.
| Špecifikácia | Dostupné možnosti alebo Podrobnosti | Čo by mali kupujúci potvrdiť |
|---|---|---|
| Typ produktu | Konštrukčný I-nosník valcovaný za tepla | Požadovaný profil prierezu |
| Trieda ocele | Q235B, Q355B | Trieda špecifikovaná na konštrukčných výkresoch |
| Rozsah veľkostí | 10#–63# | Presné označenie sekcie a série |
| Séria sekcií | možnosti a-série a b-série | Správna konfigurácia rozmerov |
| Štandardné dĺžky | 6 m, 9 m, 12 m | Požadovaná dĺžka zásob alebo plán rezania |
| Stav povrchu | Čierna oceľ valcovaná za tepla | Či je potrebný dodatočný náter |
| Možnosti spracovania | Rezanie, vŕtanie, úkosovanie, vyrovnávanie, odhrotovanie | Výkresové detaily a tolerancie spracovania |
| Použiteľná norma | GB/T 706-2016; o iných požiadavkách sa dá diskutovať | Požadované štandardné a akceptačné kritériá |
| Inšpekčné dokumenty | Materiálové certifikáty a dohodnuté inšpekčné záznamy podliehajúce požiadavkám projektu | Požadovaná dokumentácia a rozsah kontroly |
Tieto možnosti nenahrádzajú špecifikáciu špecifickú pre projekt. Skutočné rozmery, šírka príruby, hrúbka pásu, jednotková hmotnosť a tolerancie sa líšia podľa zvolenej sekcie a príslušnej normy. Kupujúci by si mali skôr vyžiadať príslušné informácie o rozmeroch, než predpokladať, že všetky nosníky v rovnakom rozsahu nominálnych veľkostí majú rovnaké vlastnosti.
Pre ďalšie informácie o produkte navštívte kategóriu produktov Rongheng Steel I-Beams.
Profil v tvare I robí I-nosníky valcované za tepla užitočné v konštrukciách, kde je dôležitá odolnosť v ohybe, praktická výroba a kompatibilita so zavedenými metódami oceľovej konštrukcie. Ich vhodnosť musí byť ešte potvrdená technickými výpočtami pre každú aplikáciu.
Pre základne zariadení by kupujúci mali zvážiť vibrácie, sústredené zaťaženie, montážne polohy a opakované prevádzkové sily. Pri stavebných konštrukciách môže byť rovnako dôležité rozpätie, rozstup nosníkov, detaily pripojenia, limity priehybu a celková stabilita.
Nosník, ktorý pracuje pre málo zaťaženú plošinu, nemusí byť vhodný pre konštrukciu podopierajúcu žeriav alebo stroj vystavený významným dynamickým silám. Konečný výber by mal vždy riadiť inžinierstvo špecifické pre aplikáciu.
Q235B a Q355B sú bežné triedy konštrukčnej ocele používané pre rôzne technické požiadavky. Hlavným hľadiskom je, či špecifikované mechanické vlastnosti materiálu spĺňajú konštrukčné požiadavky v kombinácii s vybraným prierezom nosníka.
Q235B sa často zvažuje pre všeobecnú konštrukčnú výrobu, vrátane továrenských nosných rámov, platforiem, podpier zariadení a iných aplikácií, kde sú jeho špecifikované vlastnosti dostatočné. Jeho vhodnosť závisí od projektovaného zaťaženia, rozmerov sekcií, detailov pripojenia a platnej normy.
Q355B ponúka vyššiu špecifikovanú medzu klzu ako Q235B podľa príslušnej materiálovej normy. Môže sa vybrať, keď projekt vyžaduje vyššiu pevnosť materiálu alebo keď inžinier určí, že je vhodný pre zamýšľané podmienky zaťaženia.
Vyššia trieda pevnosti však automaticky neznamená, že menší lúč je prijateľný. Priehyb, lokálna a celková stabilita, kapacita pripojenia, únava, ak je to relevantné, a iné konštrukčné kontroly môžu stále riadiť výber.
| Porovnávací faktor | Q235B | Q355B |
|---|---|---|
| Všeobecné polohovanie | Bežná trieda konštrukčnej ocele | Vysokopevnostná trieda konštrukčnej ocele |
| Potenciálne aplikácie | Všeobecné rámy, plošiny a podpery | Aplikácie vyžadujúce vyššiu špecifikovanú pevnosť materiálu |
| Výber veľkosti lúča | Musí spĺňať štrukturálne výpočty | Musí spĺňať štrukturálne výpočty |
| Zváranie a výroba | Dodržiavajte príslušné požiadavky na triedu a schválené postupy | Dodržiavajte príslušné požiadavky na triedu a schválené postupy |
| Konečný výber | Na základe technických špecifikácií | Na základe technických špecifikácií |
Pred objednávkou potvrďte požadovanú triedu podľa konštrukčných výkresov a špecifikácie materiálu. Nahradenie jednej triedy inou bez schválenia môže ovplyvniť zhodu, výrobné postupy alebo konštrukčné vlastnosti.
I-nosníky a H-nosníky sú obidva konštrukčné oceľové profily so stenou a dvoma prírubami, ale ich prierezové proporcie a prierezové vlastnosti sa môžu výrazne líšiť. Tradičné I-nosníky majú vo všeobecnosti užšie príruby, zatiaľ čo H-nosníky majú zvyčajne širšie príruby a profil vhodný pre iný rozsah konštrukčných požiadaviek.
| Porovnávací bod | I-Beam | H-Beam |
|---|---|---|
| Vzhľad v priereze | Typicky užšie príruby vzhľadom na hĺbku sekcie | Typicky širšie príruby |
| Spoločná štrukturálna úloha | Nosníky, plošiny, podpery zariadení a vybrané rámové prvky | Stĺpy, rámy budov a iné nosné prvky |
| Úvahy o dizajne | Modul prierezu, odolnosť v šmyku, stabilita a priehyb | Vlastnosti prierezu, stabilita, osové zaťaženie, ohyb a spoje |
| Zameniteľnosť | Vyžaduje inžinierske overenie | Vyžaduje inžinierske overenie |
Ani jeden profil nie je univerzálne lepší. Vhodná voľba závisí od dráhy zaťaženia, rozpätia, podmienok podpory, orientácie prvku, návrhu pripojenia a príslušných vlastností prierezu. Výmena by sa nikdy nemala robiť len preto, že dva profily vyzerajú podobne alebo majú porovnateľné nominálne hĺbky.
Projekty vyžadujúce viacero konštrukčných profilov môžu tiež skontrolovať profily konštrukčnej ocele Rongheng na porovnanie dostupných kategórií produktov.
Kvalita produktu zahŕňa viac ako len vizuálny vzhľad. V prípade I-nosníka valcovaného za tepla by si kupujúci mali overiť, či dodaná časť zodpovedá nákupnej objednávke a či jej rozmery, identifikácia materiálu a stav povrchu spĺňajú dohodnuté akceptačné kritériá.
Praktický plán inšpekcie môže zahŕňať tieto body:
Štandardné čierne I-nosníky valcované za tepla automaticky neobsahujú antikorózny povlak. Povrch bežne zachováva okoviny a v závislosti od prevádzkového prostredia môže byť potrebná dodatočná ochrana.
Pre vnútorné aplikácie v suchých podmienkach môže byť vhodný špecifikovaný čierny povrch. Vonkajšie inštalácie, vlhké zariadenia, pobrežné miesta a chemicky agresívne prostredia môžu vyžadovať vhodný náterový systém, žiarové zinkovanie alebo iný technický ochranný náter.
Tam, kde je špecifikovaná galvanizácia, rezanie, vŕtanie a iné výrobné operácie by mali byť vo všeobecnosti koordinované pred náterom. To pomáha znižovať množstvo odkrytej ocele, ktorá by inak potrebovala ochrannú opravu po spracovaní. Konečný náterový systém by sa mal vyberať podľa prostredia, životnosti, plánu údržby a požiadaviek projektu.
Jasné špecifikácie nákupu pomáhajú znižovať nesúlad materiálov, zbytočnú výrobu a oneskorenia pri inštalácii. Pred vyžiadaním cenovej ponuky si pripravte nasledujúce informácie, kedykoľvek je to možné.
Napríklad projekt vyžadujúci 12 m nosníky s vyvŕtanými montážnymi otvormi by mal špecifikovať konečnú dĺžku rezu aj umiestnenie otvorov. Ak je v objednávke uvedený iba rozmer a množstvo nosníka, dodávateľ nemusí mať dostatok informácií na prípravu požadovaných spracovaných komponentov.
Rongheng môže koordinovať štandardné profily, rezanie s pevnou dĺžkou, vŕtanie, úkosovanie, vyrovnávanie a odhrotovanie podľa dohodnutých požiadaviek. Poskytnutie kompletných výkresov a konsolidovaného zoznamu nárezov uľahčuje kontrolu objednávky pred výrobou alebo odoslaním.
Bežne sa používa pre továrenské konštrukcie, strešné nosníky, plošiny, základne zariadení, potrubné regály, skladové rámy a priemyselné nosné konštrukcie. Špecifická aplikácia musí byť porovnaná s konštrukčným návrhom.
Rongheng uvádza bežný rozsah veľkostí od 10# do 63# vrátane možností série A a série B. Presné rozmery a teoretické jednotkové hmotnosti závisia od zvoleného označenia sekcie.
Bežné štandardné dĺžky sú 6 m, 9 m a 12 m. Rezanie s pevnou dĺžkou je možné prediskutovať aj podľa potvrdených rozmerov projektu a požiadaviek na objednávku.
č. Q355B má vyššiu špecifikovanú medzu klzu, ale vhodná trieda závisí od konštrukčného návrhu, podmienok zaťaženia, veľkosti sekcie, výrobných požiadaviek a príslušnej normy. Vyššia pevnosť materiálu sama osebe nezaručuje lepšie celkové konštrukčné vlastnosti.
Nie automaticky. Tieto dva profily môžu mať rôzne prierezové vlastnosti a štrukturálne správanie. Akákoľvek výmena by mala byť skontrolovaná a schválená zodpovedným statikom.
áno. Rezanie, vŕtanie, skosenie, vyrovnávanie a odhrotovanie je možné usporiadať podľa dohodnutých požiadaviek na spracovanie. Kupujúci by mali pred objednávkou poskytnúť potrebné výkresy, rozmery a tolerancie.
Štandardný čierny povrch valcovaný za tepla nie je ekvivalentom špeciálneho antikorózneho náteru. V závislosti od prostredia môže projekt vyžadovať náter, žiarové zinkovanie alebo iný vhodný ochranný systém.
Uveďte označenie sekcie, triedu ocele, príslušnú normu, množstvo, požadovanú dĺžku, detaily spracovania, povrchovú úpravu, požiadavky na kontrolu a miesto určenia dodávky. Tieto údaje pomáhajú dodávateľovi presnejšie posúdiť objednávku.
Teoretická váha sa vypočíta vynásobením publikovanej jednotkovej hmotnosti vybraného úseku jeho dĺžkou. Napríklad úsek s teoretickou jednotkovou hmotnosťou 20 kg/m a dĺžkou 12 m má teoretickú hmotnosť 240 kg. Pre vybraný úsek musí byť potvrdená skutočná jednotková hmotnosť a v zmluve by mal byť uvedený spôsob zúčtovania.
áno. Medzinárodné objednávky môžu byť koordinované podľa dohodnutých špecifikácií sekcií, požiadaviek na spracovanie, kontrolných dokumentov, balenia, nakladania kontajnerov a exportnej dokumentácie. Dodacie podmienky by mali byť potvrdené pre každú objednávku.
I-nosník valcovaný za tepla môže poskytnúť efektívne konštrukčné riešenie, ak jeho rozmery, trieda ocele a vlastnosti profilu zodpovedajú požiadavkám projektu. Úspešné obstarávanie vyžaduje viac než len porovnávanie cien: kupujúci by si mali overiť príslušnú normu, potvrdiť správnu sériu sekcií, špecifikovať spracovanie a ochranu proti korózii a stanoviť jasné požiadavky na kontrolu a dodávku.
Rongheng podporuje získavanie konštrukčnej ocele s I-nosníkmi valcovanými za tepla Q235B a Q355B, bežné veľkosti od 10# do 63#, štandardné dĺžky 6 m, 9 m a 12 m a dohodnuté možnosti spracovania. Či už kupujete oceľ pre štruktúru továrne, základňu vybavenia, priemyselnú platformu alebo stojan na potrubia, presné špecifikácie vám môžu pomôcť zefektívniť výrobu a znížiť riziká obstarávania, ktorým sa dá vyhnúť.
Hľadáte spoľahlivú dodávku I-Beam valcovaného za tepla pre váš ďalší stavebný projekt? Zdieľajte požadovanú veľkosť sekcie, triedu ocele, množstvo, rezné rozmery, povrchovú úpravu a miesto doručenia s Ronghengom. Náš tím môže posúdiť vaše požiadavky a prediskutovať vhodné možnosti dodávok. Podrobnosti o produkte, cenové ponuky projektov a prispôsobené úpravy spracovania nájdetepokračovaniekonať násdnes diskutovať o vašich potrebách získavania ocele.
-
