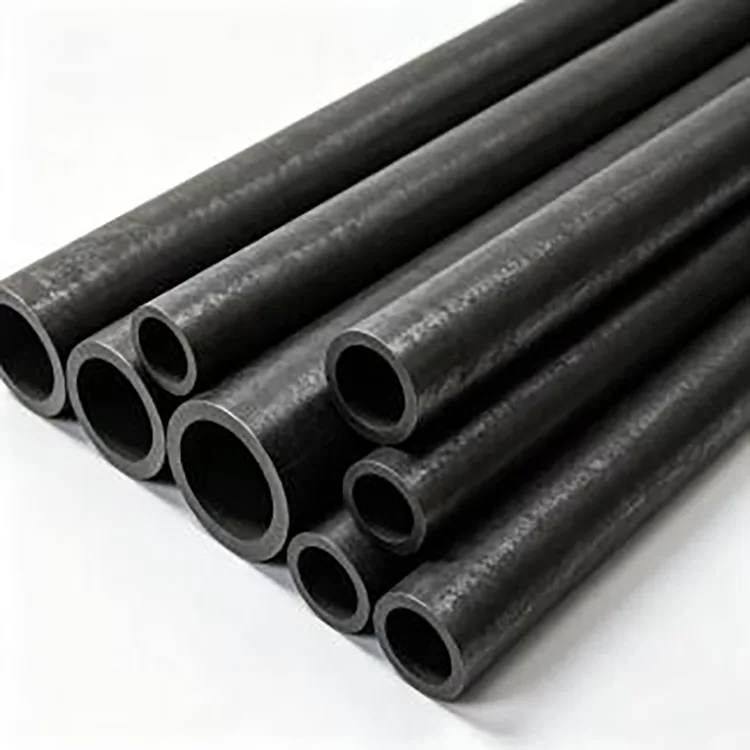

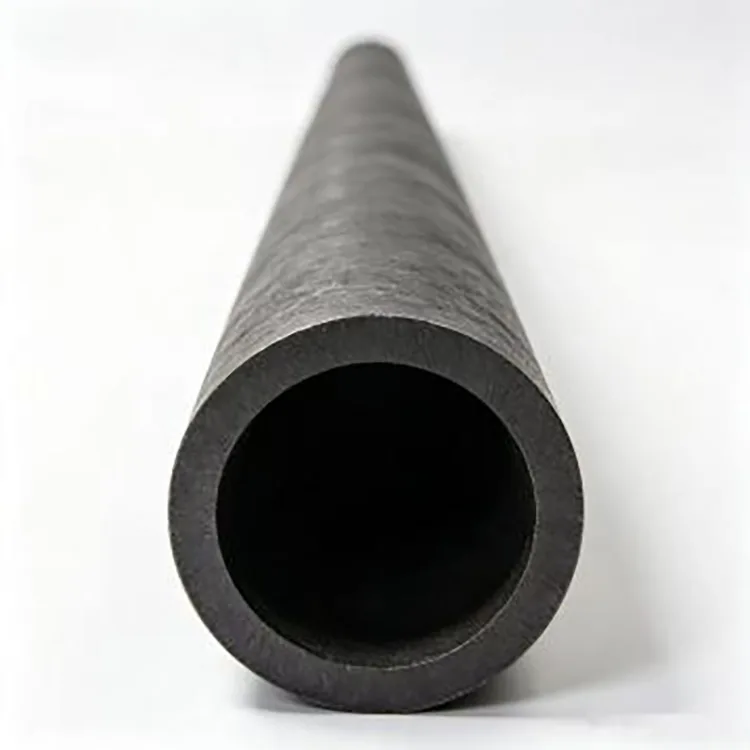

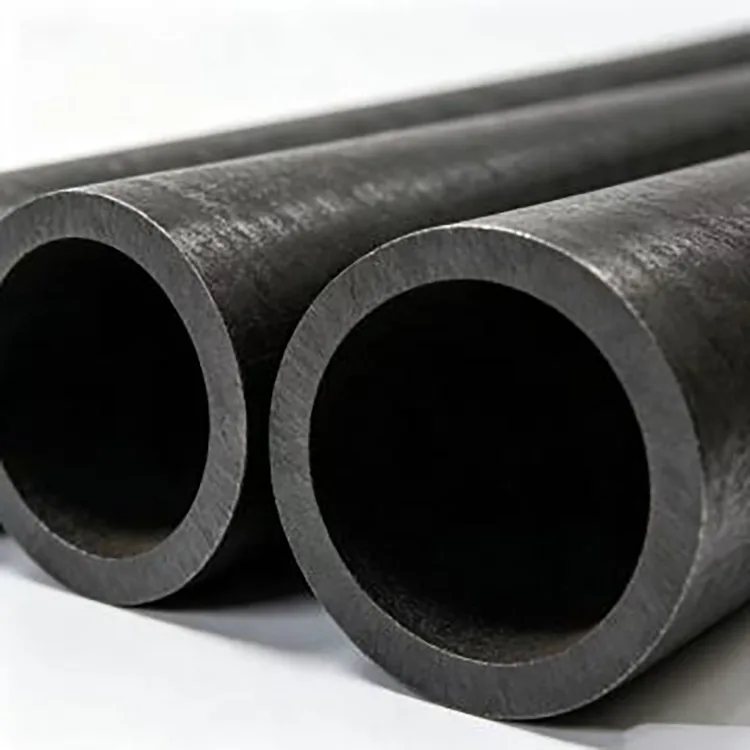

Bezšvové kotlové rúrky

Bezšvíkové kotlové rúrky sa používajú v komponentoch, ktoré prenášajú vodu, paru alebo iné horúce médiá, pričom sú vystavené teplu a tlaku. Druh materiálu, hrúbka steny, rozmerová tolerancia a požiadavky na kontrolu preto musia zodpovedať skutočnej konštrukcii kotla. Z tohto dôvodu by sa kotlová rúra mala vyberať podľa špecifikovanej normy kotla a nie jednoducho nahradiť bežnou bezšvovou oceľovou rúrou.

Normy a stupne

Kotlové rúry dodávame podľa požadovaného štandardu a použitia.

GB/T 3087-2022 je súčasný čínsky štandard pre bezšvíkové oceľové rúry pre nízkotlakové a stredotlakové kotly, zatiaľ čo GB/T 5310-2023 je aktuálny štandard pre bezšvíkové oceľové rúry pre vysokotlakové kotly.

GB/T 8162-2018 sa vzťahuje na bezšvíkové rúry na konštrukčné účely a GB/T 8163-2018 sa vzťahuje na bezšvíkové oceľové rúry na tekuté prevádzky. Ide o odlišné produktové normy od noriem určených pre rúry kotla a nemali by sa považovať za priame náhrady, ak dizajn kotla špecifikuje GB/T 3087 alebo GB/T 5310.

Hlavné špecifikácie

Neštandardné hrúbky stien, špeciálne dĺžky a hrubostenné rúry je možné prediskutovať podľa zariadenia kotla a projektových výkresov.

Výber materiálu

20G je široko používaný pre konvenčné kotly, kde konštrukčná teplota a tlak spadajú do príslušných požiadaviek triedy a normy.

15CrMoG je trieda kotlových rúr zo zliatiny Cr-Mo používaná na prevádzku pri vyšších teplotách a vysokom tlaku, vrátane tepelnej energie a zariadení na výmenu tepla.

12Cr1MoVG je ďalšia trieda zliatinových kotlových rúr používaných pre vysokoteplotné a vysokotlakové aplikácie, kde je dôležité tečenie a vysoká teplota.

Správna trieda by mala byť určená skôr na základe prevádzkovej teploty, tlaku, komponentu kotla, konštrukčného kódu a požadovanej životnosti, ako štandardného výberu materiálu s najvyššou cenou.

Výroba a kontrola

Bezšvíkové kotlové rúry sa vyrábajú bezšvíkovým valcovaním za tepla alebo ťahaním za studena. Výrobná cesta sa volí podľa požadovaného priemeru, hrúbky steny, rozmerovej presnosti a triedy materiálu.

V prípade kotlových aplikácií môže kontrola zahŕňať chemické zloženie, vlastnosti v ťahu, nárazové skúšky, ak je to potrebné, hydrostatické skúšky a nedeštruktívne skúšky podľa platnej normy a požiadaviek nákupu. Kontrola povrchu sa tiež používa na identifikáciu defektov, ako sú praskliny, presahy, švy a iné nedokonalosti, ktoré môžu ovplyvniť prevádzku.

Aplikácie kotlových rúr

Priemyselné a vykurovacie kotly

Používa sa na rúrky s vodnou stenou, rúrky ekonomizéra, komponenty súvisiace s prehrievačom, banky konvekčných rúr a iné tlakové časti kotla.

Tepelné elektrárne

Používa sa v prehrievačoch, medziohrievačoch, ekonomizéroch a vysokoteplotných parných potrubiach, so zliatinami zvolenými pre požadované prevádzkové podmienky.

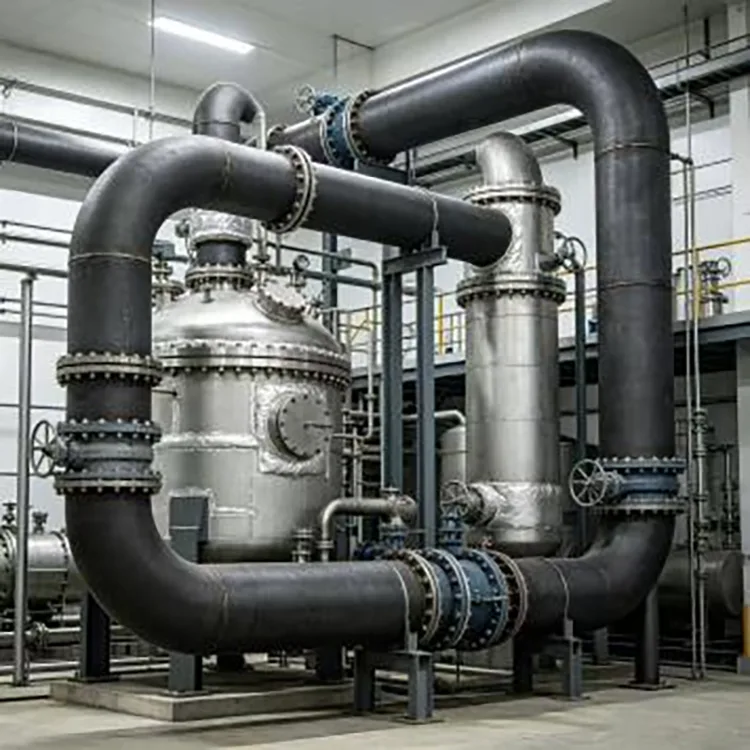

Zariadenia na chemickú a tepelnú výmenu

Používa sa vo vysokoteplotných výmenníkoch tepla, procesných vykurovacích zariadeniach a súvisiacich tlakových potrubiach, kde špecifikovaná norma vyžaduje kotly alebo tepelne odolné rúry.

Špeciálne vybavenie

Používa sa aj v kotloch lokomotív, vykurovacích jednotkách, tlakových zariadeniach a iných tepelných systémoch vyžadujúcich špeciálne špecifikácie kotlových rúr.

Spracovanie a balenie

Dostupné spracovanie zahŕňa rezanie s pevnou dĺžkou, rezanie s náhodnou dĺžkou, čelné obkladanie, skosenie, odstraňovanie hrdze, olejovanie a ochranný náter podľa požiadaviek projektu.

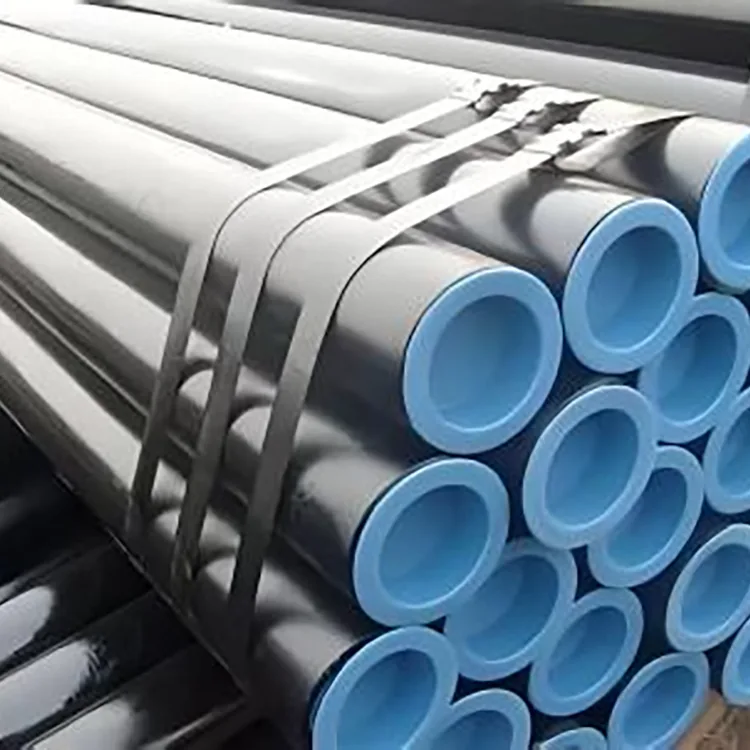

Pri exportných objednávkach môžu byť rúry zviazané a chránené pred vlhkosťou a hrdzou počas námornej prepravy. Podrobnosti o balení je možné upraviť podľa naloženia kontajnera, doby skladovania a podmienok určenia.

Prečo si vybrať nás

Náš dodávateľský reťazec so sídlom v oblasti výroby ocele Daqiuzhuang zahŕňa bezšvíkové oceľové rúry, výrobky z uhlíkovej ocele a súvisiace spracovanie ocele. Vieme zabezpečiť štandardné veľkosti z dostupných zásob, ako aj projektovú výrobu pre špeciálne rozmery, materiály a množstvá.

Pre projekty kotlov na veľké množstvo môžeme koordinovať výber materiálu, rezanie, kontrolu, balenie a expedíciu podľa špecifikácie nákupu. Ak si to projekt vyžaduje, je možné zabezpečiť aj kontrolu treťou stranou, ako je SGS, BV alebo TÜV.

FAQ

Q1: Aký je hlavný rozdiel medzi bezšvovou kotlovou rúrou a bežnou bezšvovou oceľovou rúrou?

Hlavným rozdielom je platná produktová norma, požiadavky na materiál, výrobné požiadavky a požiadavky na kontrolu. Rúrka kotla je určená pre servis kotlov a tepelných zariadení, zatiaľ čo konštrukčná rúra GB/T 8162 a kvapalinová rúra GB/T 8163 sú určené pre rôzne aplikácie. Výber by sa mal riadiť dizajnom zariadenia a príslušnými normami.

Q2: Ako si môžem vybrať medzi 20G, 15CrMoG a 12Cr1MoVG?

Výber závisí najmä od teploty, tlaku, komponentu kotla a požadovaného materiálového štandardu. 20G sa bežne používa pre konvenčné kotly, zatiaľ čo 15CrMoG a 12Cr1MoVG sa používajú pre aplikácie s vyššou teplotou a vyšším tlakom. Konečná trieda by mala byť potvrdená vzhľadom na dizajn zariadenia a štandard.

Otázka 3: Aký je rozdiel medzi GB/T 3087 a GB/T 5310?

GB/T 3087 je pre bezšvíkové rúry používané v nízko a strednotlakových kotloch. GB/T 5310 je pre bezšvíkové rúry používané vo vysokotlakových kotloch a pokrýva prísnejšie požiadavky na použiteľné materiály a prevádzkové podmienky.

Q4: Môžu byť kotlové rúry spracované na mieru?

áno. Vieme zabezpečiť rezanie s pevnou dĺžkou, vlastné dĺžky, prípravu koncov, skosenie, povrchovú úpravu a projektové balenie podľa špecifikácie nákupu a výkresov.
